面向汽车工业的防滑支撑调节装置设计

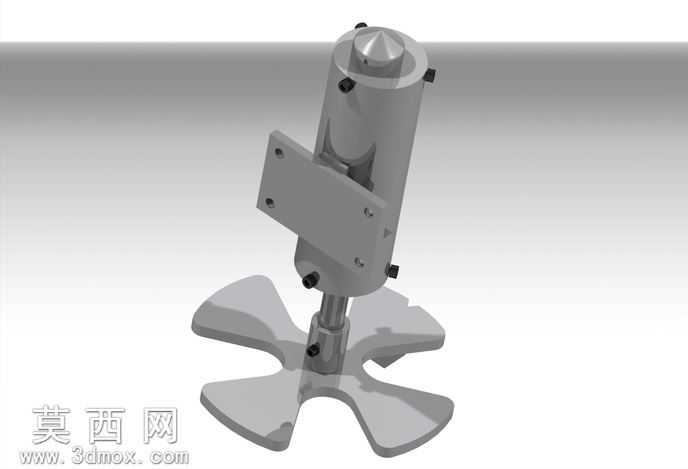

本作品为面向汽车工业场景设计的防滑支撑调节装置，全程依托三维建模软件完成全参数化设计，从核心功能需求出发完成整体结构的搭建与细节优化。建模阶段首先完成核心支撑柱体的参数化绘制，精准还原柱体表面的安装定位孔、调节旋钮卡位结构，保证柱体与侧边安装支架的装配公差符合机械设计标准，安装支架上的多组固定孔位按照实际安装场景的受力需求排布，可适配不同规格的安装基面固定需求。底部支撑爪采用四瓣式对称结构设计，建模时通过曲面放样、圆角过渡处理优化爪部的受力接触面，每片支撑爪的边缘做了圆弧导角处理，既避免尖锐边角带来的安装磕碰风险，也能增大支撑面的接触摩擦力，实现防滑的核心功能。中部的升降调节杆通过同轴心配合与上部柱体连接，建模时还原了杆体与柱体之间的滑动配合间隙，搭配柱体侧面的多组锁紧旋钮结构，可实现支撑高度的多档位调节，满足不同工况下的支撑高度需求。渲染阶段采用金属哑光材质模拟装置的主体金属部件，对锁紧旋钮、定位销等小部件做了金属亮面质感区分，支撑爪底部做了细微的纹理质感处理，还原防滑接触面的材质特性，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑汽车工业场景的使用需求，整体结构紧凑稳固，安装支架的侧向延伸设计可让装置便捷固定在各类汽车配套工装、工位旁，四爪支撑结构可在不平整的车间地面提供稳定支撑，防滑设计可避免装置受外力影响出现移位，调节结构操作便捷无需额外辅助工具即可完成高度锁定，整体结构无冗余部件，兼顾实用性与结构美观性，可直接用于汽车生产工位的辅助支撑、工装定位等场景，也可作为同类防滑支撑装置的设计参考，建模过程中所有部件均保留完整参数，可根据实际使用需求快速调整尺寸规格。
