轻量级快接式低负荷滑轮组件结构设计

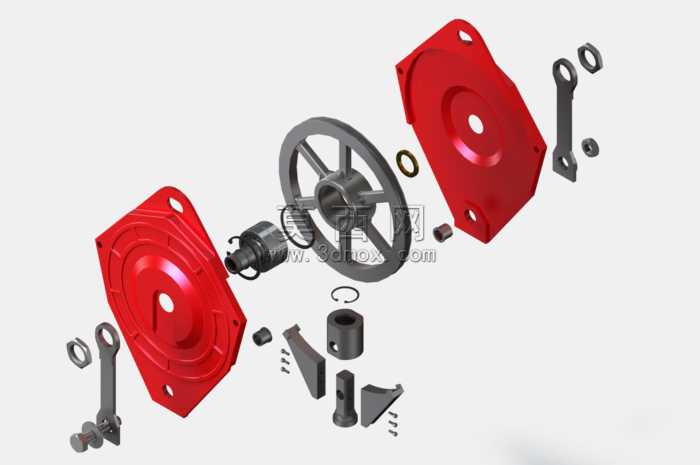

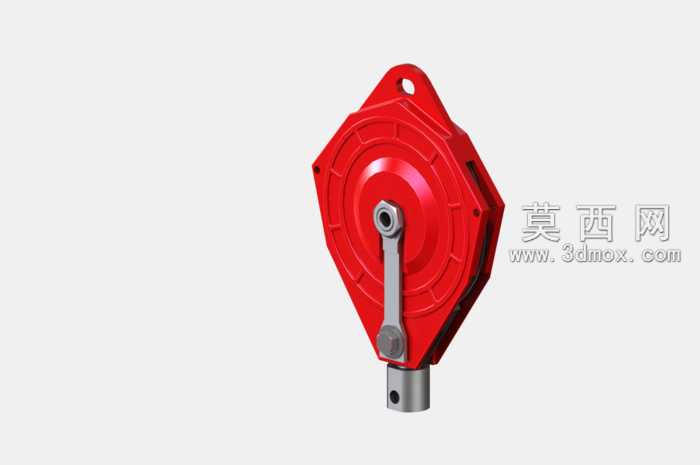

本作品为轻量级快速连接断开式滑轮组件，采用三维参数化建模方式完成全零件的结构设计与装配验证，建模过程中对每一个零件的尺寸公差、装配间隙进行了严谨的参数化约束，确保各部件在虚拟装配环境下无干涉、可顺畅实现预设的运动功能。从结构组成来看，该滑轮组件包含轮体、双侧护盖、连接摆臂、销轴、紧固件、密封衬圈、定位卡簧、连接轴套、楔形锁紧块等多个独立零件，建模时针对不同零件的功能属性匹配了对应的材质表现：轮体采用耐磨工程塑料搭配金属轮毂的复合材质渲染，双侧护盖采用红色喷塑金属材质呈现，连接摆臂、销轴类受力零件采用调质钢材的金属质感渲染，密封衬圈、卡簧类弹性零件采用橡胶与弹簧钢的差异化材质表现，通过渲染材质的区分清晰展现不同零件的功能定位与装配层级。设计思路围绕轻载场景下的快速装拆需求展开，摒弃了传统滑轮复杂的螺栓紧固连接结构，采用楔形块锁紧搭配卡簧定位的快装结构，无需额外专用工具即可完成滑轮的快速连接与断开操作，大幅提升低负荷工况下的装拆维护效率。建模过程中对轮体的辐条结构进行了轻量化优化，在保证轮体结构强度满足低负荷传动要求的前提下，尽可能削减非受力区域的材料厚度，降低组件整体重量；双侧护盖采用带安装定位孔的异形结构设计，既可以对轮体内部形成防护，避免杂物进入轮体转动间隙影响运转顺畅度，同时集成了连接摆臂的安装定位位，减少了额外的连接固定零件。装配验证阶段通过三维软件的运动仿真模块，模拟了滑轮转动、快接结构锁止与脱开的全流程动作，确认各运动部件的行程范围合理，锁紧结构在低负荷受力状态下无松脱风险，转动副的间隙设置符合轻载运转的精度要求，整体结构紧凑、零件集成度高，完全适配低负荷工作场景下的使用需求，可广泛应用于小型牵引、轻载导向类的五金配套场景。
