交流稳压器支撑轴承座结构设计

　　该支撑轴承座主要应用于交流稳压器内部，承担转轴或调节机构的径向与轴向支承任务，使运动部件在电压调节、铁芯或电刷位移过程中保持稳定同轴度。设备运行时，支撑部位需要承受轴系传递的偏载、振动以及装配误差带来的附加力矩，因此底座与筒体之间采用多组加强筋过渡，避免局部应力集中在筒壁根部。

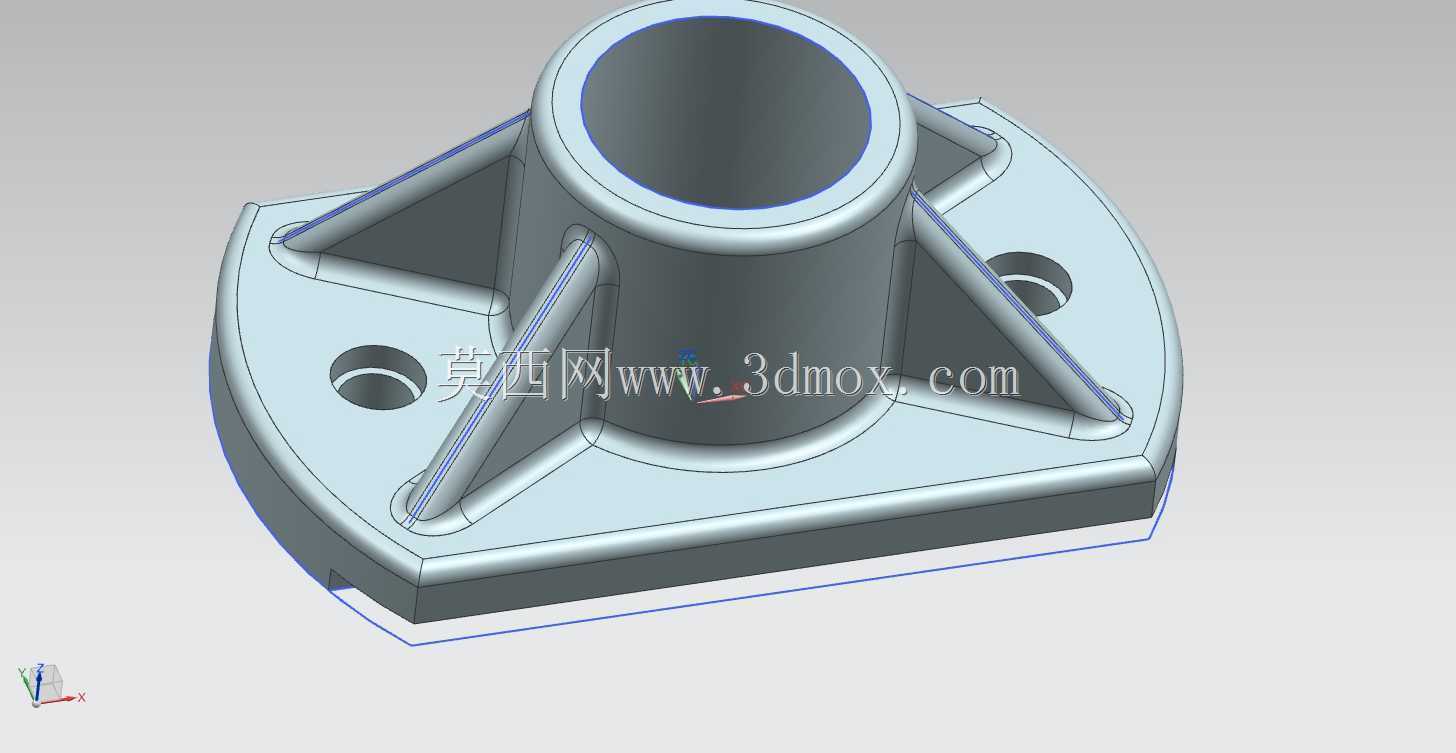

　　外形上，零件由中部直立圆筒、下部异形法兰底板和四周放射状筋板组成。圆筒内孔作为轴承或轴套的安装基准，孔壁需保证圆度与直线度，上端开口便于轴承压入，下端与底板形成连续承载结构。底板轮廓并非规则矩形，而是根据稳压器内部安装空间做成近似半圆与直边组合的异形边界，可在有限腔体内避让相邻线圈、支架和接线组件。

　　底板上设置两个贯通安装孔，用于穿入螺栓将支座固定在设备机架或安装板上。孔位围绕中心筒体对称布置，拧紧后可使底板贴合面受力均衡，减少支座在轴承受载时的倾覆趋势。底板边缘保留一定厚度，既提高接触面刚度，也为铸件或机加工件提供稳定的支承面；底部轮廓与周边零件之间需预留装配间隙，防止整机振动时发生干涉。

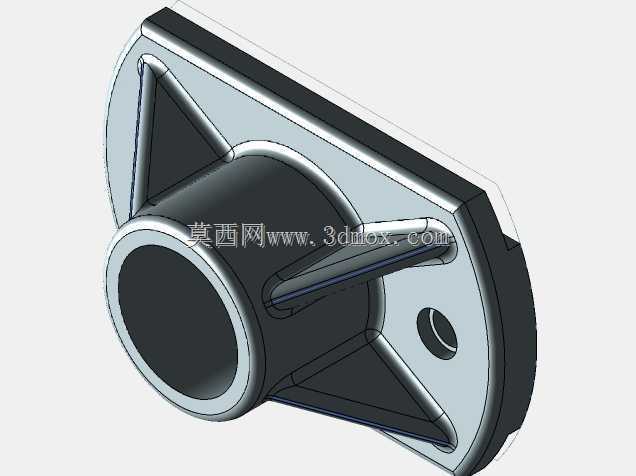

　　筋板设计是该结构的重点。四块三角形加强筋从圆筒外壁延伸至法兰底板，方向沿载荷传递路径布置，将轴孔处承受的横向力分散到底板较大区域。筋板与圆筒、底板交接处采用圆角过渡，可降低铸造或数控加工后应力集中风险，同时提高支座抗扭刚度。对于稳压器这类长期静置但存在调节动作的设备，筋板不需要过度厚重，关键在于布置角度和连接高度，使结构在轻量化条件下满足支承要求。

　　从安装边界看，中心筒高度决定轴系支承点距底板的位置，设计时需与联动杆、调节轴和周边电气元件的运动包络相匹配。圆筒外径、筋板外伸范围和底板最大轮廓共同构成零件的占用空间；装配时不仅要核对螺栓孔间距，还要检查筒顶与上方机构、底板外侧与壳体侧壁、筋板与线缆走向之间的间隙。

　　该类支座通常采用金属切削或铸造成型后再加工关键孔位。建模时应先确定内孔轴线和底板贴合面，再以此为基准建立法兰外形、安装孔和加强筋。内孔与底面的垂直度、两安装孔相对中心的位置度，以及底板平面度，都会直接影响轴承运转阻力和轴系对中效果。整体结构紧凑，承载路径清晰，适合在交流稳压器及类似小型调节设备中作为固定支承部件使用。
