摩托车MIKUNI化油器总成结构设计

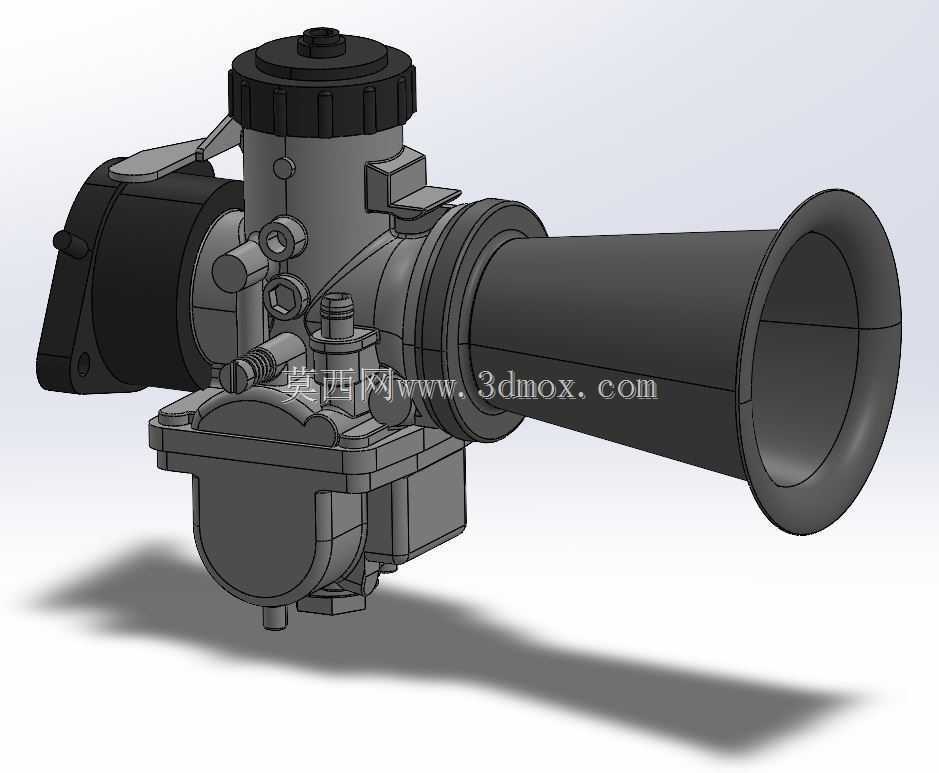

　　这套化油器三维结构围绕摩托车发动机燃油雾化供给需求搭建，核心作用是在不同节气门开度、发动机转速工况下，将燃油与进气按匹配比例混合，向气缸输送可燃混合气，直接决定发动机怠速稳定性、油门响应速度、全工况动力输出与燃油消耗表现。

　　从整车装配边界来看，化油器主体采用立式腔体布局，进气端搭配扩口式喇叭口结构，该结构可梳理进气气流、降低进气阻力，提升高转速工况下的充气效率；出气端通过法兰接口对接发动机进气歧管，侧部预留油门拉线安装座、燃油进出油接口、怠速调节螺钉安装位，所有外接接口的位置、朝向均贴合摩托车车架与发动机之间的狭窄装配空间，避免装车后与车架管线、覆盖件发生运动干涉。

　　结构设计上，腔体内部整合了浮子室、主量孔、怠速量孔、节气门柱塞、油针等核心功能部件：下部浮子室用于存储稳定液位的燃油，浮子与针阀配合自动控制进油通断，保证腔体内油面高度始终处于设计区间，避免倾斜工况下燃油溢出或供油不足；中部节气门柱塞随油门拉线动作升降，带动油针改变主喷口通流面积，匹配不同进气量下的燃油供给量；侧部布置的怠速调节螺钉可微调怠速工况混合气浓度，满足发动机冷启动、低转速空载的稳定运转要求。

　　建模过程中完整还原了各零部件的装配配合关系：浮子室与主腔体采用螺钉紧固结合面，密封面预留密封垫安装槽位；进气喇叭口与腔体出口采用同轴止口配合，保证装配同轴度；顶部黑色防尘盖既封闭腔体上部结构，也为柱塞复位弹簧提供安装定位；侧部黑色壳体为油门驱动与外接附件的防护结构，所有棱角、安装凸台、螺栓孔位均按实际测绘尺寸还原，可直接用于摩托车改装件开发、发动机进油系统匹配校核、维修拆装模拟演示，也可作为燃油供给类零部件设计的参考案例，帮助结构工程师理解化油器内部油气混合的逻辑与整车装配的尺寸约束。
