弹性柱销扭矩传递联轴器结构

　　该结构属于传动系统中常见的弹性柱销联轴器，主要布置在动力输出端与被驱动设备输入端之间，用于在两根轴之间稳定传递旋转扭矩。实际设备布局里，电机、减速器、泵组或输送机驱动端往往难以保证轴系完全同轴，安装过程中也会存在径向偏移、轴向窜动和角度偏差；这类联轴器通过周向分布的弹性元件吸收错位，避免刚性连接把附加弯矩直接传入轴承和轴伸。

　　从使用场景看，它适合中等冲击、连续运转的传动场合，尤其在需要缓和启动冲击、降低振动传递的设备中较为常见。工作时，轮毂与外圈之间依靠多组柱销及弹性套承担载荷，弹性件在受剪、受压缩的同时产生微量变形，从而补偿轴系偏差。周向均布的柱销使载荷沿圆周分散，单根柱销受力相对均匀，也便于在维护时检查和更换易损弹性件。

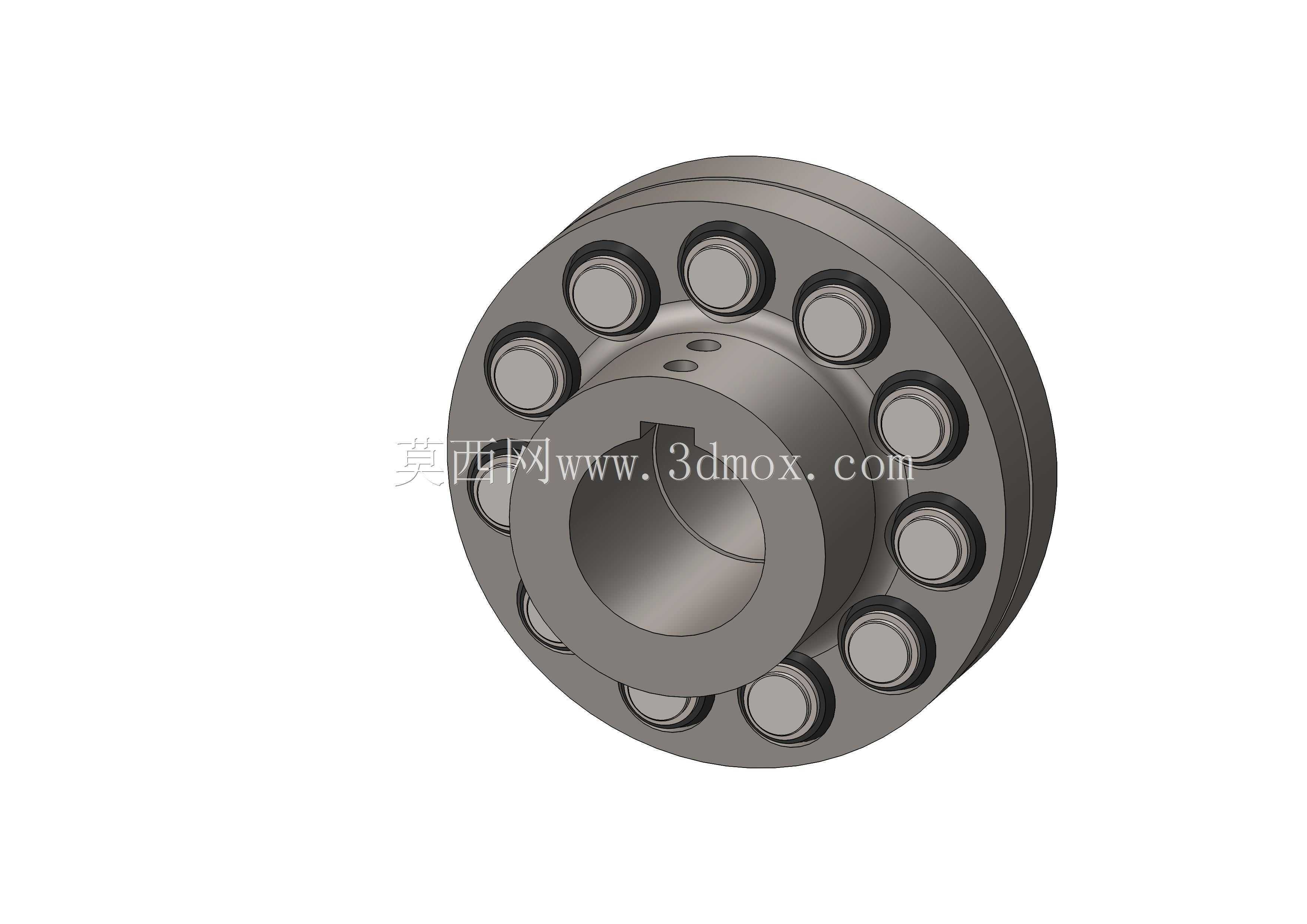

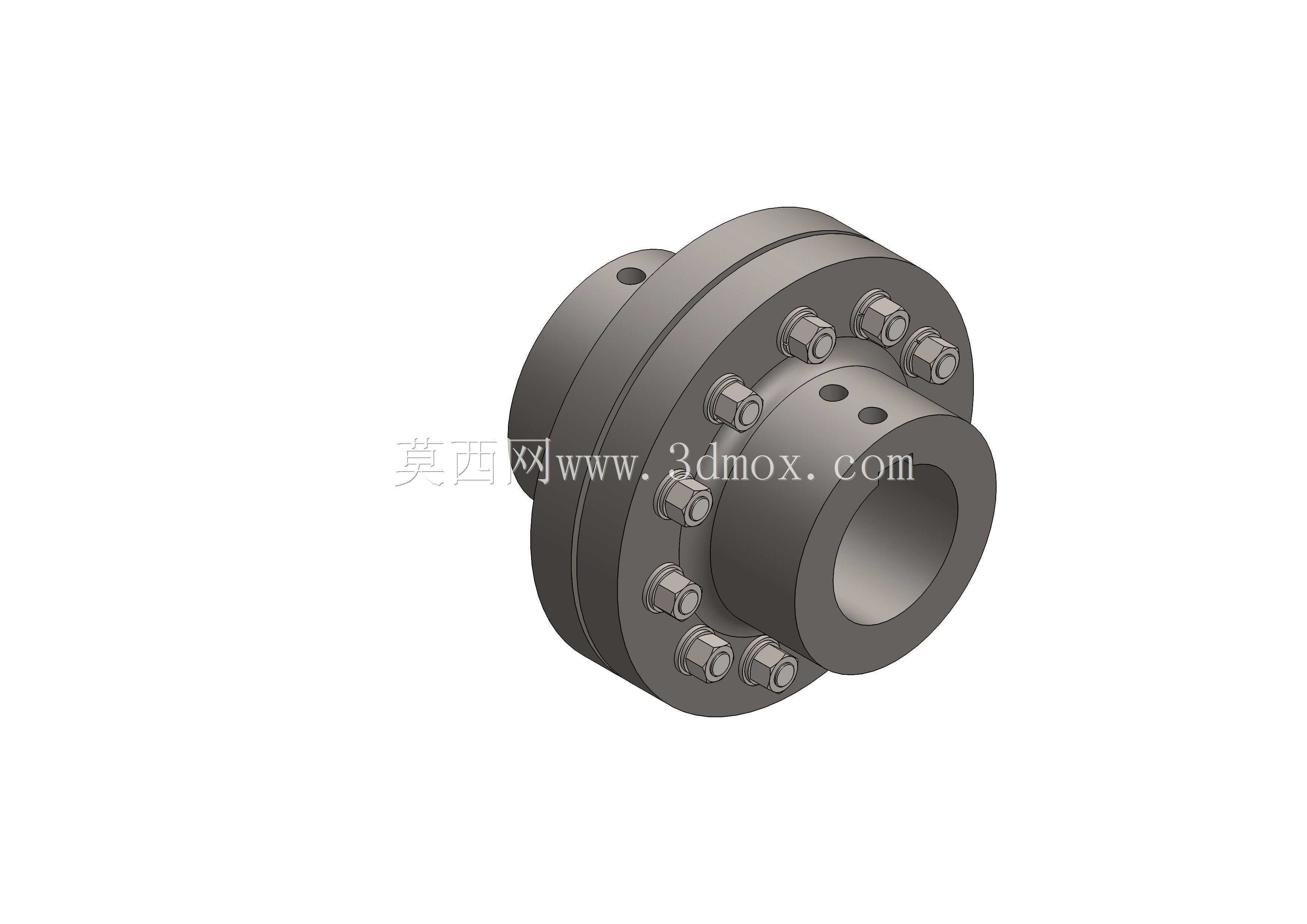

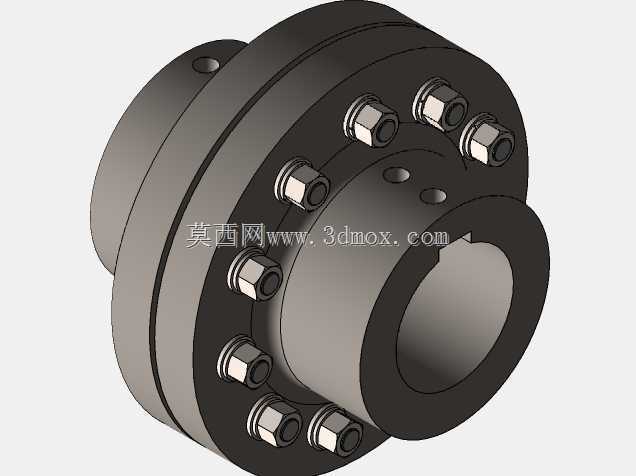

　　结构建模时，中心轮毂设置键槽孔，用于与主动轴或从动轴形成周向固定；轮毂外圆与盘体之间保留柱销安装位置，柱销沿节圆排列，端部由盘体约束。外圈盘件承担柱销定位和反力传递，盘面上的孔位需要与柱销直径、弹性套厚度及装配间隙匹配。若孔位过紧，弹性件无法发挥补偿作用；若间隙过大，反转时又会产生明显撞击和噪声，因此节圆直径、孔径公差和柱销长度是建模与选型时的关键边界。

　　外形尺寸方面，需优先确认联轴器最大外径、总长度、轴孔直径、键槽宽度以及柱销分布圆直径。最大外径决定防护罩和机架内腔的径向空间，总长度影响两轴端之间的安装距；轴孔与键槽则直接关系到轴伸配合。安装时应保证两端轴头插入深度符合轮毂长度，柱销装入后轴向定位可靠，弹性件不能出现偏磨或脱出。

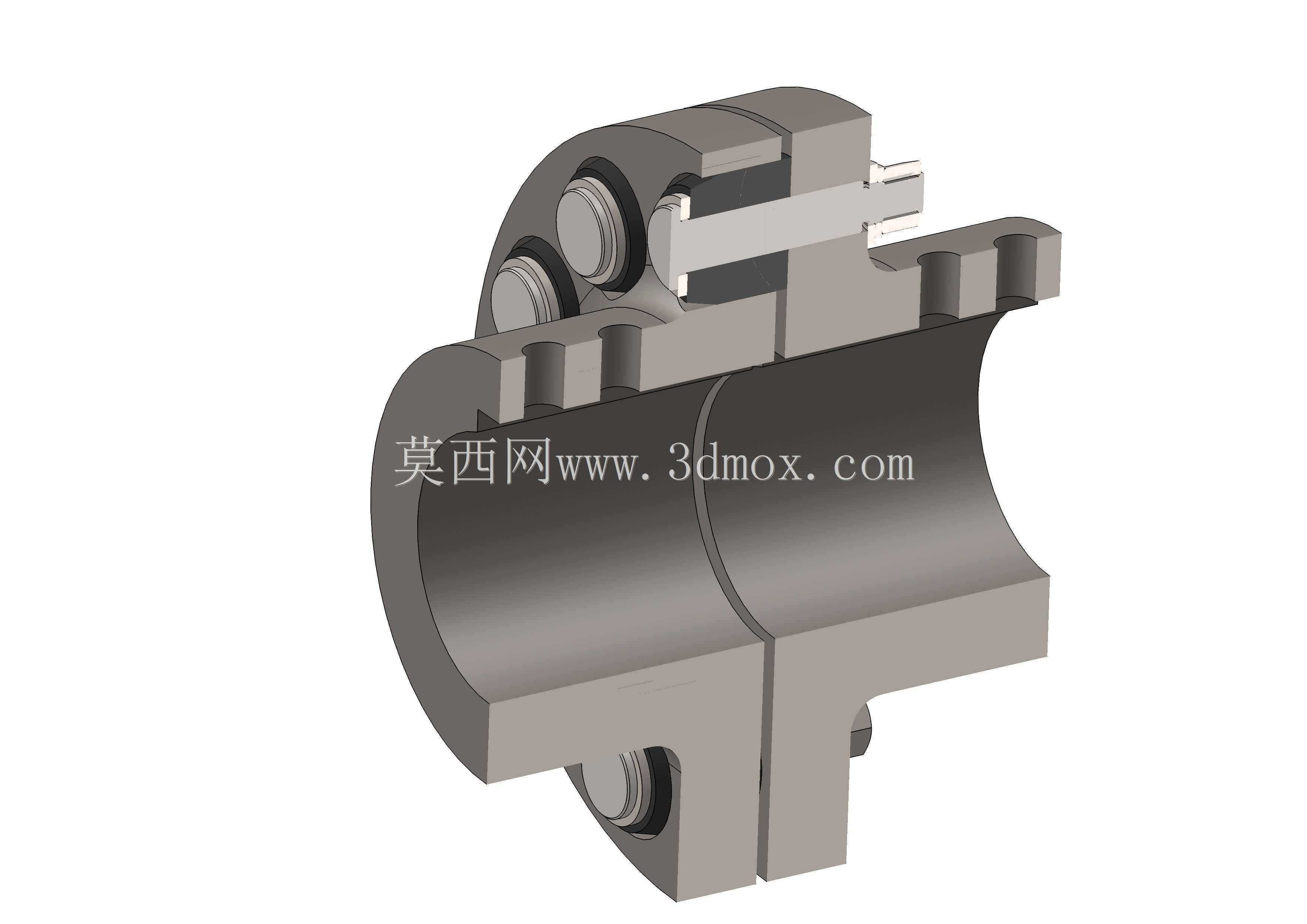

　　设计思路上，该类构件不以高精度刚性对中为目标，而是在保证扭矩容量的前提下，利用弹性元件的变形能力换取容错性。它能够吸收部分启停和负载波动带来的冲击，降低振动向相邻部件传播，但补偿量有限，不能替代轴系找正。三维结构中应完整体现中心孔、键槽、轮毂台阶、盘体、柱销及弹性套的装配关系，便于后续进行干涉检查、拆装模拟和传动布局校核。
