雅马哈TZ250摩托车右侧箱盖结构

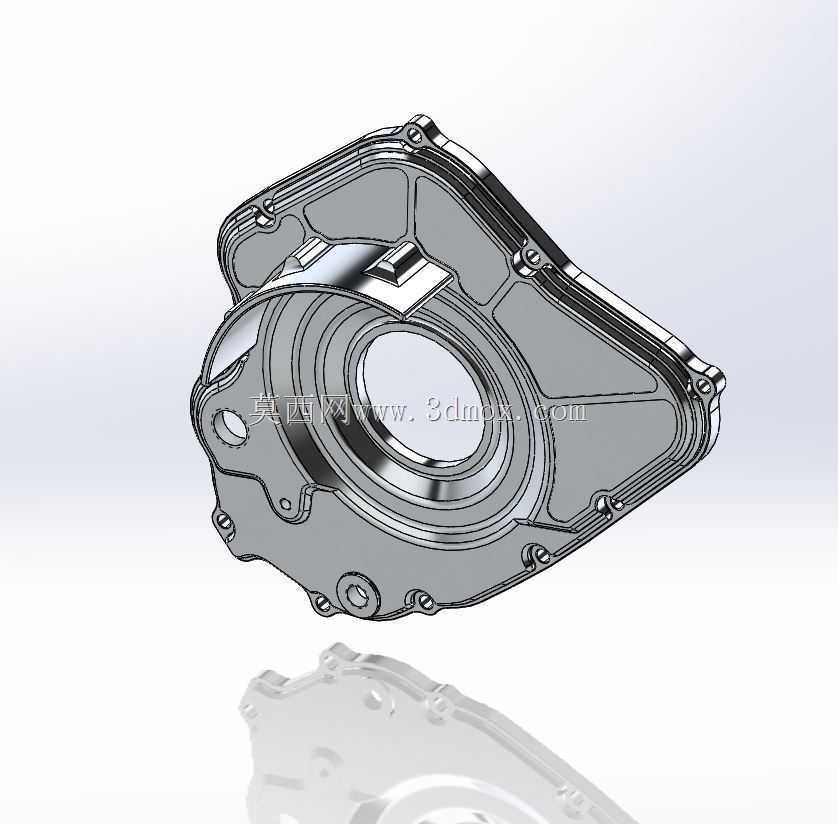

　　右侧箱盖在摩托车动力总成中承担外侧防护、腔体封闭、安装定位与局部承载的作用，其结构直接关系到离合器侧或曲轴箱侧的装配空间、密封可靠性以及维修拆装便利性。该件围绕TZ250机型的右侧边界展开，外形并非简单平面盖板，而是随内部齿轮、离合器、轴系和壳体轮廓形成多层曲面。大圆形区域对应内部旋转部件的避让空间，周向加强筋从中心区域向外侧螺栓位延伸，使薄壁盖板在受螺栓预紧力、振动和温度变化时仍能保持刚度。

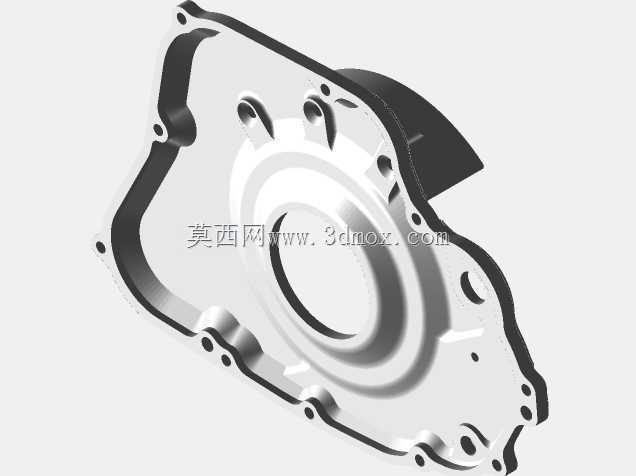

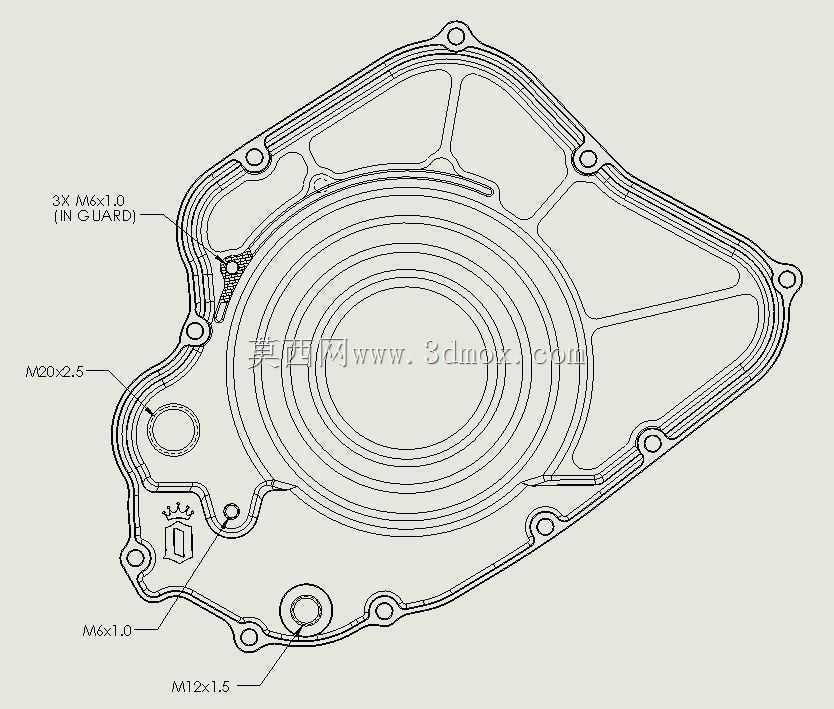

　　从安装边界看，箱盖外缘布置了多个螺栓孔，孔位沿壳体结合面分布，局部设置凸台以分散压紧力。设计时需要重点控制结合面的平面度、孔位同轴关系以及密封带连续性，任何局部翘曲都可能导致机油渗漏。盖板外侧的异形轮廓受车架、脚踏、排气、换挡机构和护板空间限制，边缘折线和凹陷区域并非造型装饰，而是为周边零部件预留运动与装配间隙。中心开孔及环形台阶用于配合相关轴端、盖体或观察维护结构，台阶高度、圆角过渡和壁厚变化都需要兼顾加工成型与受力传递。

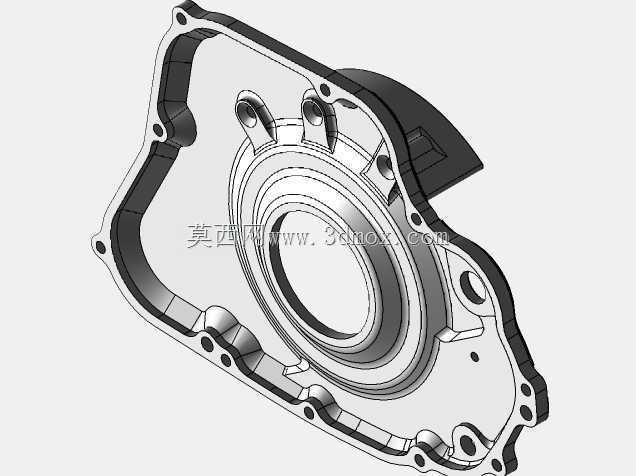

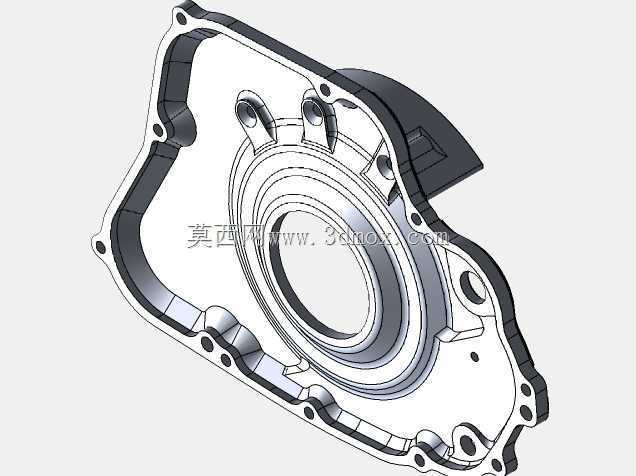

　　建模过程中，这类零件适合先依据箱体结合面建立基准，再绘制外缘轮廓和主要孔系。大圆形腔体可通过旋转或拉伸形成基础体积，外侧不规则筋板采用曲面裁剪与加厚结合的方式处理。螺栓凸台不应孤立建模，而要与主壁、加强筋连续过渡，避免出现尖锐交汇造成应力集中。对于压铸或砂铸铝合金件，壁厚应尽量保持均匀，厚壁与薄壁交界处设置渐变过渡；面向数控加工或3D打印验证时，则需关注支撑方向、孔口补强和后加工余量。

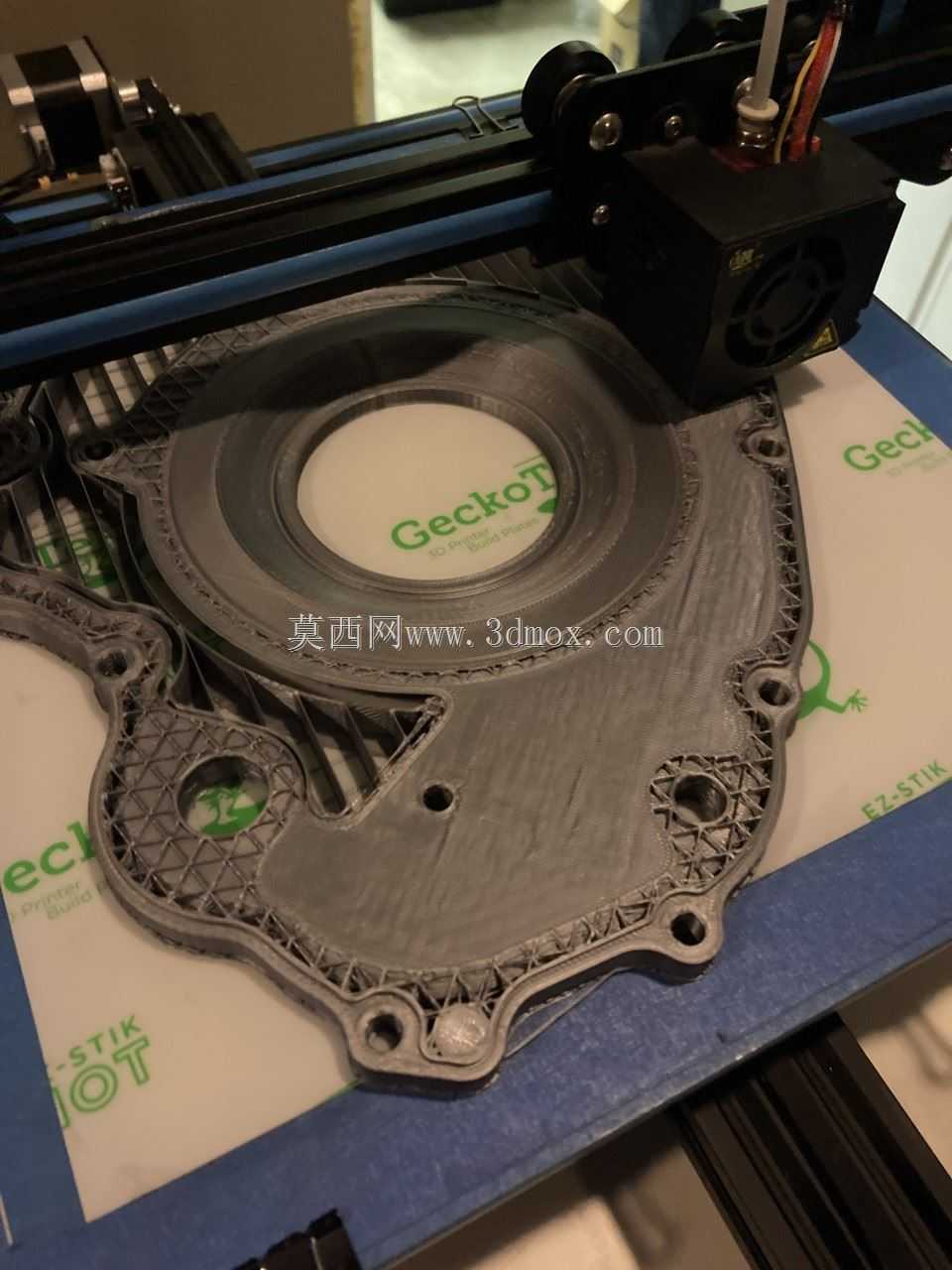

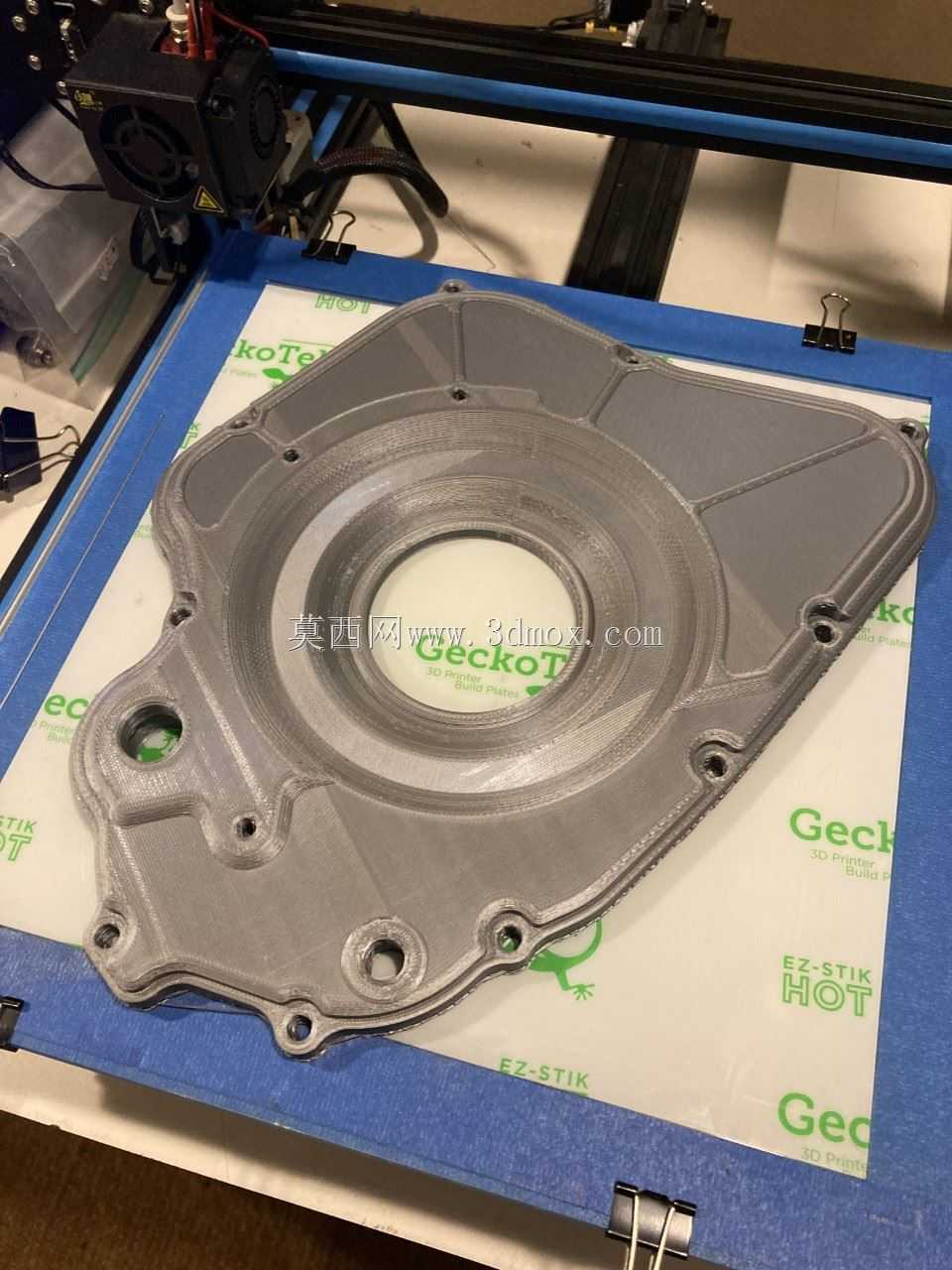

　　该模型已经过实物打印验证，说明其外形数据具备较好的空间校核价值，但在用于铝制零件制作前，仍应结合真实发动机进行装配检查。实际工程中，箱盖不仅要“能装上”，还要确认螺栓拧紧后密封面贴合、内部旋转件无干涉、维修工具能够到达紧固件、外侧护板和排气部件不会异常接触。若用于复刻或改装，可在此基础上进一步增加密封槽、轴承座、油道或减重腔，但所有改动都应围绕壳体刚度、密封路径和热态变形进行复核。

　　整体来看，该右侧箱盖体现了摩托车发动机外观件与功能件高度集成的特点：曲面负责避让与封装，筋条负责刚度，凸台负责连接，台阶孔负责定位与维护。对结构设计人员而言，它可用于研究薄壁箱体类零件的加强方式、螺栓布局、密封边界和复杂曲面建模；对三维建模从业者而言，也适合作为异形机匣盖板从实体还原到装配验证的典型练习对象。
