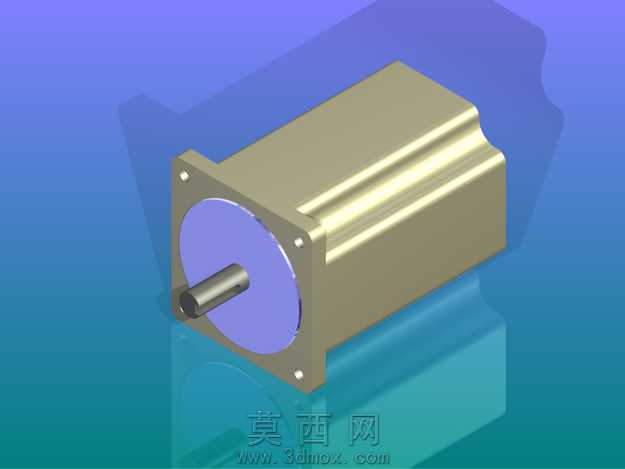

FL86STH118-6004A步进电机三维结构模型

本模型为FL86STH118-6004A型号步进电机的精准三维建模成果，建模过程严格参照该型号步进电机的实际外形尺寸与装配结构进行还原，首先通过草图绘制勾勒出电机方形安装法兰的轮廓，精准定位四个安装孔的孔位与孔径，确保安装面的尺寸公差符合行业通用安装标准。模型主体部分还原了步进电机的柱状机壳结构，机壳表面的散热筋条通过拉伸特征精准制作，筋条的凸起高度、排布间距均与实物保持一致，既还原了外观特征也体现了电机的散热结构设计。输出轴部分单独建模，还原了轴端的扁位结构，该结构用于配套传动件的周向固定，避免传动过程中出现打滑问题，轴的伸出长度、轴径尺寸均严格匹配该型号电机的参数规格。建模过程中对电机各部件的装配关系做了严谨处理，安装法兰与机壳的衔接处做了贴合约束，输出轴与前端盖的同轴度做了校准，确保模型可直接用于装配仿真、运动干涉检查等工程场景。材质渲染方面，机壳部分采用哑光玫红色工业漆材质，模拟实物电机的喷塑外壳质感，安装法兰面做了细微的磨砂质感处理，输出轴部分采用金属抛光材质，还原金属轴件的光亮金属质感，整体渲染效果贴近实物外观，可用于产品展示、方案演示等场景。设计思路上优先保证结构的准确性，所有特征均围绕实物的功能结构展开，没有添加冗余的装饰性特征，模型的各部分均为可编辑的参数化特征，方便后续根据同系列不同规格电机的参数进行尺寸调整，可直接用于自动化设备的整机装配设计、传动系统布局校核等工作，能够帮助设计人员在设备研发阶段快速完成电机部件的选型适配与布局验证，减少实物打样的迭代成本，提升设计效率。
