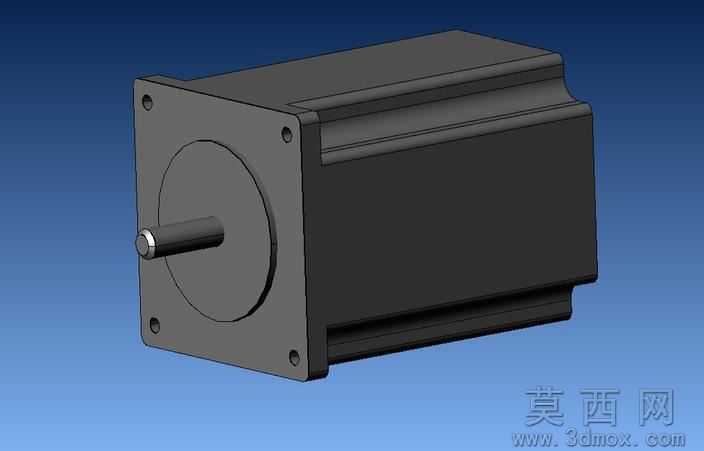

FL57STH76-2804A步进电机三维结构设计

本模型为FL57STH76-2804A型号步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际尺寸参数与结构特征，完整还原了产品的外观形态与内部装配逻辑。建模阶段首先通过测绘与官方参数比对，确定电机方形安装法兰、输出轴、机身壳体的核心尺寸，采用参数化建模方式构建基础特征，先绘制前端法兰的安装孔位定位草图，通过拉伸特征生成法兰基体，再依次构建输出轴的轴径、轴肩、限位段结构，保证轴伸长度、配合公差与实物一致。机身壳体部分采用拉伸加倒角的建模方式，还原壳体表面的散热筋结构与边角过渡圆角，壳体与法兰的连接止口也做了精确还原，保证装配时的定位精度。材质渲染阶段，针对电机不同部件赋予对应材质：前端法兰与机身壳体采用哑光黑色金属烤漆材质，调整材质的粗糙度与反光度参数，还原工业电机外壳的磨砂质感；输出轴采用光亮镀铬金属材质，设置合适的高光反射与金属度，模拟金属轴的光洁表面；安装孔位做了内凹的深色材质处理，还原孔位的加工质感。结构设计上完整呈现了步进电机的典型构造：前端法兰的四个安装孔呈对角分布，适配标准57系列步进电机的安装尺寸，输出轴采用单扁位结构，方便与联轴器、同步轮等传动部件的锁紧固定，机身长度对应76mm的机身规格，符合该型号的力矩输出对应的体积特征。建模过程中对所有特征做了参数化关联，若需调整机身长度、法兰尺寸、轴径参数，可直接修改对应参数完成模型更新，方便后续衍生型号的快速设计。渲染阶段采用渐变蓝色背景，搭配柔和的侧前方打光，既突出电机的轮廓立体感，又清晰展现壳体的细节纹理与结构分界，模型整体无破面、无重叠特征，所有装配关系符合实际生产中的装配工艺要求，可直接用于机电一体化设备的装配仿真、运动干涉检查、产品展示动画制作等场景，也可作为步进电机选型阶段的三维参考模型，帮助设计人员快速完成设备布局的空间校验。
