龙门式数控磨削加工设备结构设计

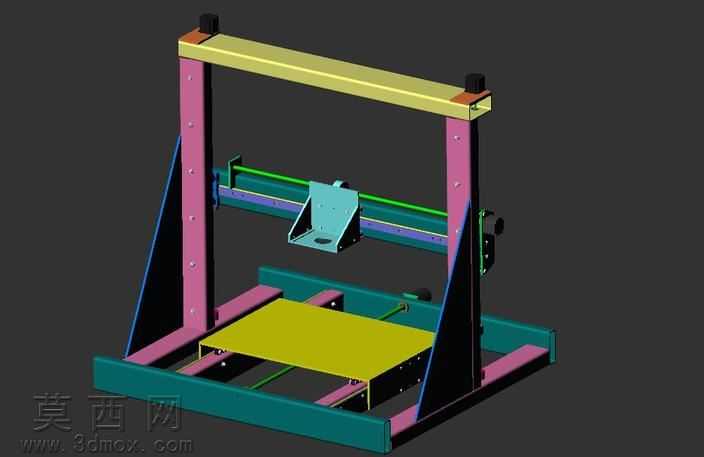

本模型为龙门式数控磨削加工设备的三维结构设计，整体采用经典龙门式布局，建模过程中严格遵循机械加工设备的设计规范，对各功能部件的装配关系、运动逻辑进行了完整还原。建模阶段先完成底座承载结构的搭建，底座采用框架式焊接结构设计，为整机提供稳定的支撑基础，底部预留了安装调节的结构位，可适配不同安装地面的调平需求。两侧立式支撑立柱采用加强筋辅助加固的结构设计，保证龙门横梁的安装精度与结构刚性，避免加工过程中出现结构形变影响加工精度。横梁部分搭载可横向移动的磨削执行组件安装座，导轨与传动结构的安装位在建模时预留了标准公差间隙，可适配直线导轨、丝杠传动等常规传动组件的装配。下方工作台采用700x500规格的承载台面设计，台面预留了工件装夹的T型槽结构位，可沿纵向导轨完成进给运动，与横梁的横向运动、磨头的垂直进给运动形成三轴联动的加工运动体系。渲染阶段对不同功能部件采用差异化材质区分，底座与支撑结构采用深色调金属材质模拟铸铁机架的质感，运动导轨部分采用亮面金属材质体现加工精度，工作台面采用哑光金属材质模拟实际加工台面的耐磨属性，传动组件部分采用不同色彩区分功能模块，清晰展示各部件的装配层级与位置关系。设计过程中重点考量了设备的运动行程匹配性，各轴的运动范围经过参数化校核，保证磨削加工的覆盖范围与台面尺寸适配，同时预留了电控组件、润滑系统、防护组件的安装空间，整体结构具备良好的加工可行性与装配合理性，可作为同类数控磨削设备设计的参考结构方案，也可用于数控加工设备的教学演示、结构原理展示场景。
