升降机构用1.9lvh挺杆三维结构设计

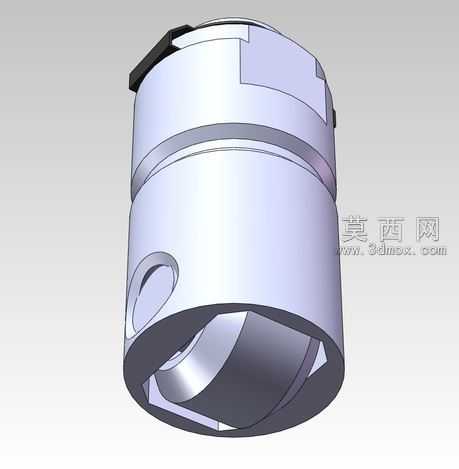

本作品为升降机构配套的1.9lvh挺杆三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对零件的每一处结构尺寸都做了可编辑的参数关联，方便后续根据实际工况调整规格参数。模型整体采用回转体为基础构型，通过拉伸、旋转、切除、倒角等基础特征命令完成主体构建，针对侧壁的径向通孔、端部的卡槽结构、周向的定位槽等细节特征，都做了精准的尺寸还原，保证模型与实际加工零件的结构一致性。渲染阶段采用金属哑光材质模拟钢制零件的表面质感，对零件的棱边做了细微的倒角光影处理，还原真实机加工零件的边缘钝化效果，同时通过环境光遮蔽效果凸显零件的层级结构，让周向的环形槽、侧壁斜孔、端部内凹腔体等结构清晰可辨，避免不同结构区域的视觉混淆。从结构设计来看，该挺杆主体为阶梯轴类构型，上部的环形卡槽用于安装卡簧实现轴向定位，中部的光滑圆柱面作为升降滑动的导向配合面，保证挺杆往复运动时的同轴度，侧壁开设的径向斜孔用于润滑油路导通，在升降往复运动过程中可将润滑油引导至配合面，降低滑动摩擦损耗，下部的内凹腔体用于和升降驱动端做嵌合连接，腔体内部的定位凸台可传递周向扭矩，避免挺杆在升降过程中发生周向转动，影响传动精度。设计过程中充分考虑了零件的装配兼容性，各配合面的尺寸公差预留了合理的装配间隙，导向面的长度经过优化，保证挺杆在最大升降行程内不会出现卡滞、偏斜的问题，同时对零件的应力集中区域做了圆角过渡处理，提升零件的结构强度，避免长期往复载荷下出现疲劳断裂。模型的每一处结构都对应实际的功能需求，没有冗余的装饰性特征，完全面向实际生产加工场景设计，可直接用于虚拟装配验证、运动仿真分析、工程图纸导出等后续工作环节。
