这套离心离合器结构主要面向小排量内燃动力设备,常见于卡丁车、小型越野摩托、踏板代步车、园林动力机具以及轻型试验台架。它布置在发动机曲轴输出端与传动输入之间,不需要驾驶员额外操纵离合手柄,依靠转速变化自动完成接合与分离,整机控制链路因此可以大幅简化。
从实际工况看,发动机怠速时蹄块在弹簧拉力作用下保持收拢,摩擦外缘与从动鼓内壁之间留有间隙,动力不会向后级传递,曲轴可以平稳空载运转;当转速升高到设定阈值,蹄块质心产生的离心力克服弹簧预紧力,两块弧形蹄块绕铰接销向外张开,外侧摩擦衬面逐步压向鼓体内圆,先经过滑磨阶段再进入刚性接合,把扭矩传递给链轮、皮带轮或后续减速机构。转速回落时离心力衰减,弹簧迅速把蹄块拉回,传动断开,避免低速熄火和反向拖拽。

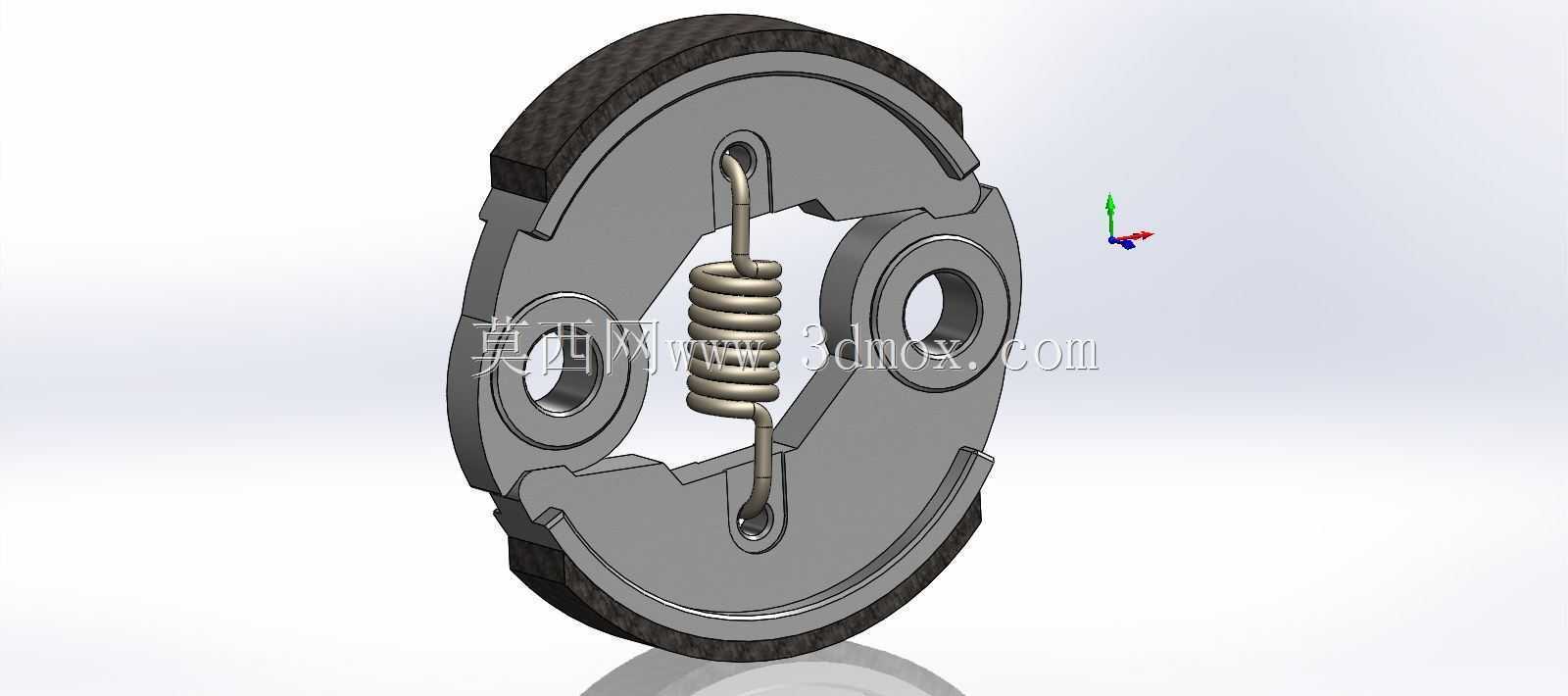

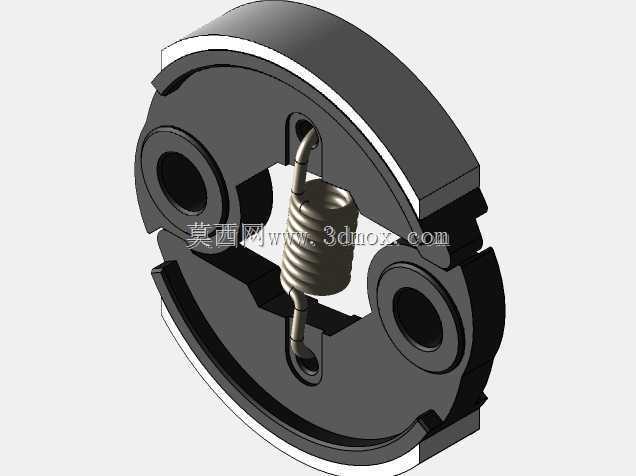

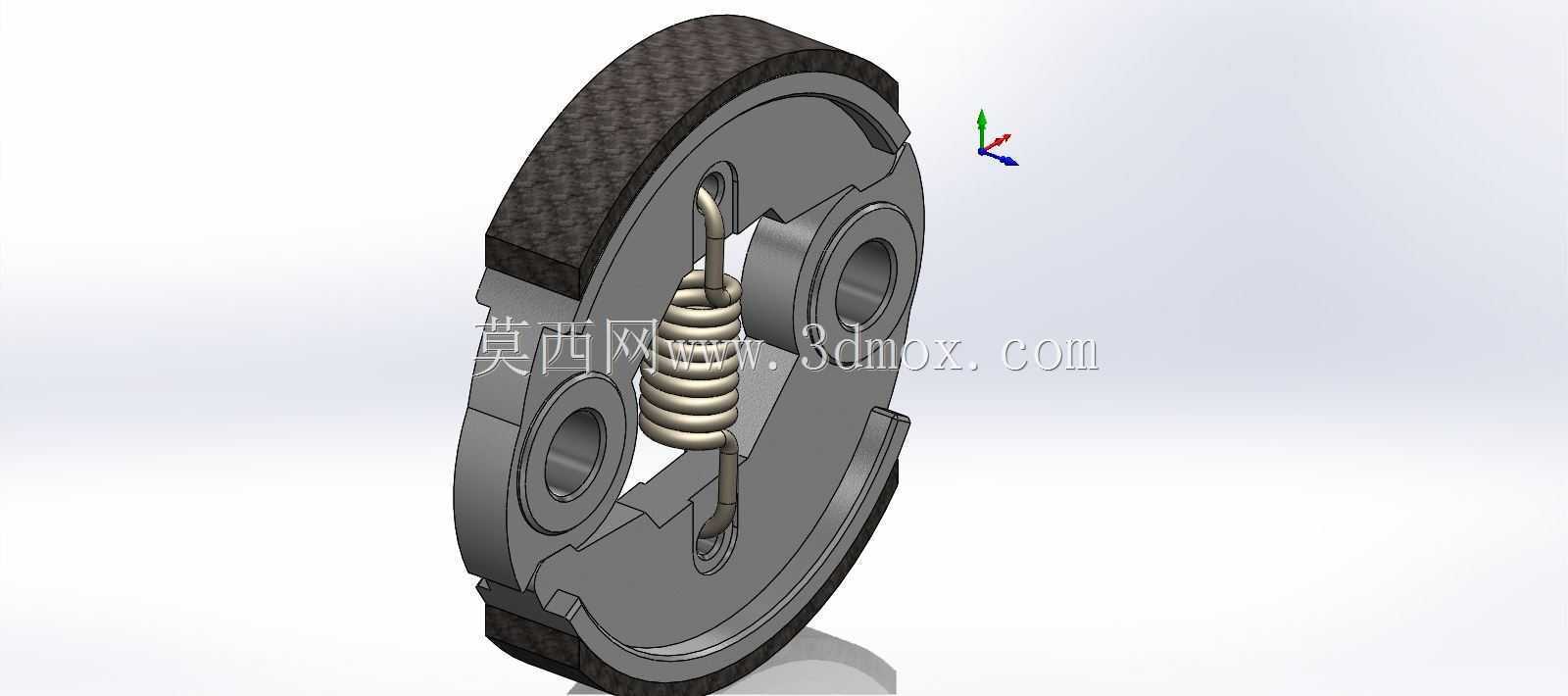

建模时需要重点处理几组配合关系。蹄块本体采用不对称弧形轮廓,外缘贴覆耐磨摩擦层,质心位置相对铰接销偏心布置,这样才能在旋转中形成足够的张开力矩;铰接孔与固定销之间保留转动间隙,销孔端部设置限位台阶,防止蹄块轴向窜动。中部拉伸弹簧不是简单装饰件,其钩环分别挂入两块蹄块的挂点,弹簧刚度、自由长度和预拉伸量直接决定接合转速,建模时要把钩环折弯半径、贴入槽位和工作行程一并表达清楚,避免装配后出现干涉或脱钩。
底板承担定位和支承作用,两个销座孔需要与曲轴端安装基准同轴,板面开设的减重孔同时兼顾散热和排屑;外缘轮廓要避让蹄块摆动轨迹,在全张开位置仍保留安全间隙。摩擦衬面的圆弧半径按从动鼓内径配作,接合状态下应尽量形成面接触,而不是局部棱边接触,这对降低滑磨发热、延长衬片寿命很关键。
安装边界方面,轴向叠层顺序为曲轴定位面、离合器底板、蹄块组件、弹簧及端部挡件,中心孔与轴端配合需设置防转结构;从动鼓套在蹄块外侧,鼓壁内径与摩擦面之间的单侧径向间隙通常控制在较小范围,既保证怠速彻底脱开,又避免蹄块张开行程过大。设计校核时要同时关注弹簧疲劳极限、铰接销剪切强度、摩擦面温升和高速动平衡,蹄块材料多选用压铸铝或钢质基体配摩擦衬面,弹簧则需承受反复循环载荷。三维结构把这些运动关系、接触区域和装配空间完整呈现,可直接用于小动力传动系统的方案比对、教学演示以及改制开发。
