汽车悬架径向臂分子关节推力铰结构

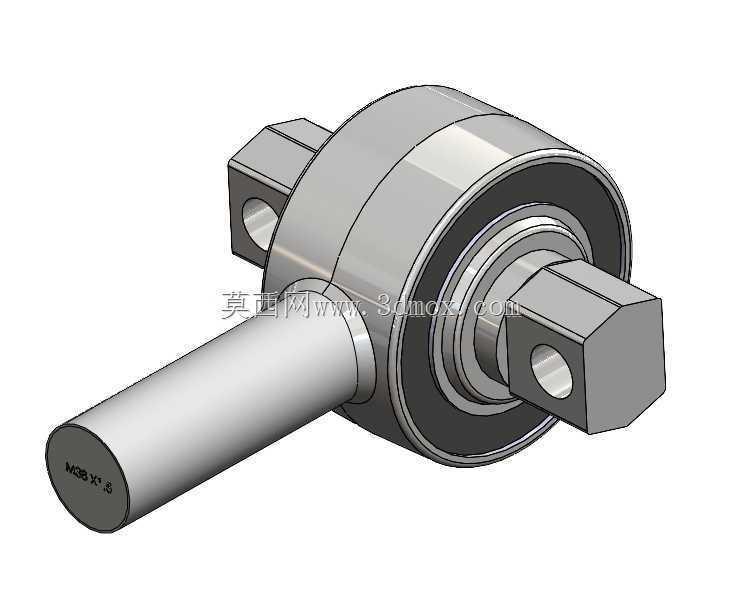

　　该铰接关节常见于重载商用车底盘悬架与转向传力链路，在工程车辆、军用越野平台、重型卡车的推力杆、径向臂、导向连杆端部承担多方向载荷传递。车辆行驶过程中，桥壳与车架之间并非保持刚性几何关系，板簧挠曲、车轮跳动、制动反扭和侧向转向力都会使连杆端部产生小角度摆动与微量偏转，普通刚性球铰或销轴连接容易在交变载荷下出现卡滞、衬套偏磨和应力集中；该结构通过中心杆轴、多层回转支承环、外壳体与两端方形连接耳的组合，把轴向拉压、径向冲击和扭转摆动分解到不同配合面上，使连杆在约束车桥位移的同时，保留必要的运动自由度。

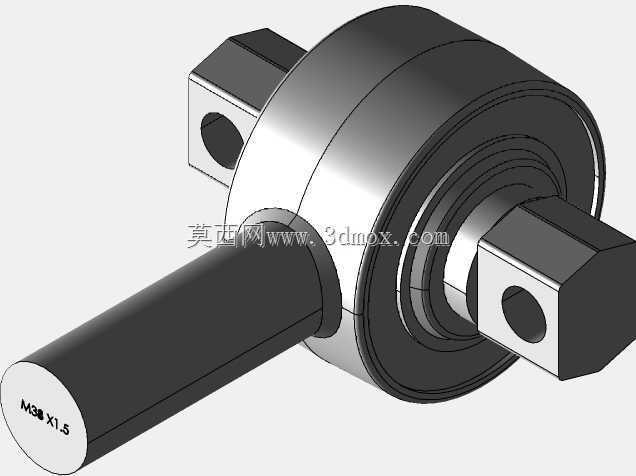

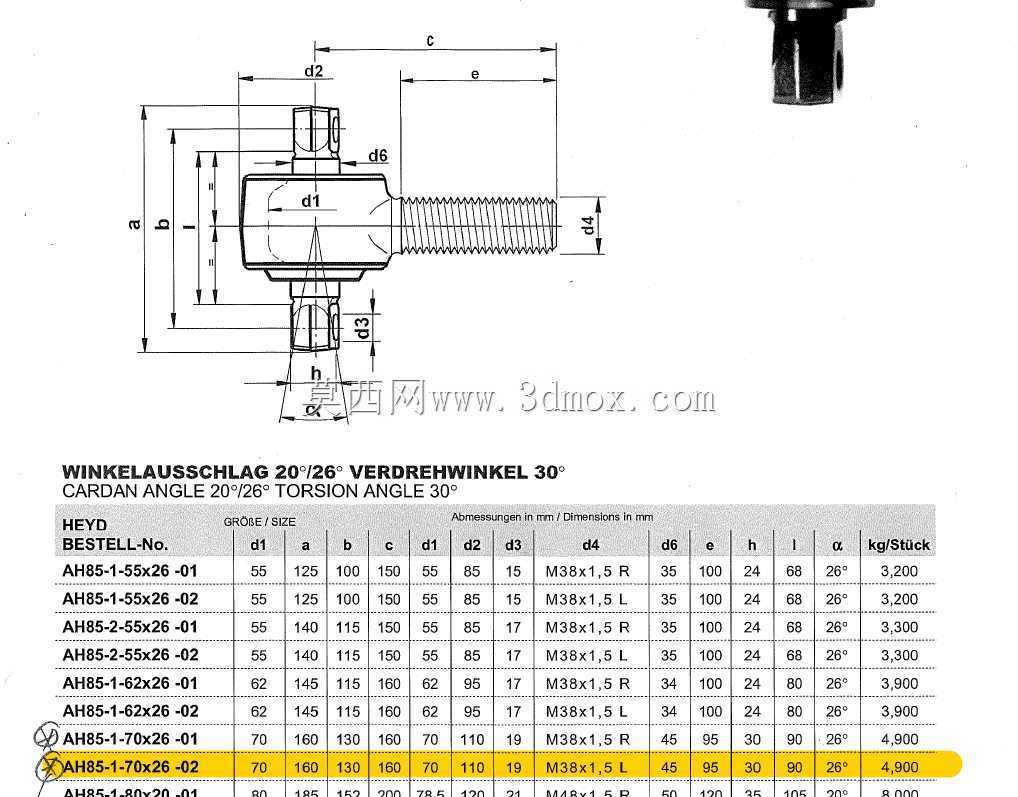

　　从实际布置边界看，中心圆柱杆轴一端加工有M28×1.5外螺纹，用于锁紧螺母或配套连接件轴向固定，杆身穿过关节中心并与内部回转套形成配合；中部大直径壳体为主要承载区段，内部嵌套多阶环形件，各环之间按径向支承关系分层布置，可承受车轮冲击带来的径向力，也能缓冲起步、制动时沿连杆轴线的拉压载荷。壳体两侧伸出带通孔的方形连接耳，孔位用于穿装螺栓，将关节固定到支架或连杆端头，方耳外形在拧紧时可提供止转平面，避免销轴随摆转松动。建模时需要优先锁定螺纹段外径、中心壳体直径、耳板孔距与总宽这些安装硬点，再处理内部环套的台阶高度和配合间隙；若整车硬点已经固定，耳板孔位和杆轴伸出长度不能随意偏移，否则现场装配会出现连杆长度失准、螺栓无法穿入或运动干涉。

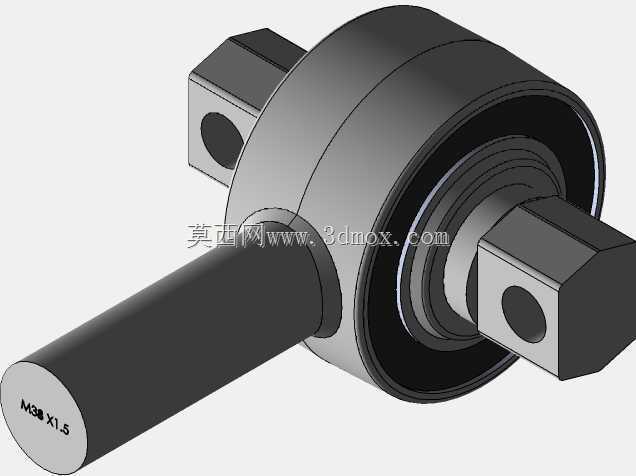

　　结构设计上，外层壳体承担封装与支承作用，内部环套依次提供回转、承压和限位功能，端部方头与中心杆轴形成两条装配路径：一条通过耳板孔与支架连接，另一条通过螺纹段与相邻杆件锁紧。这种布局适合空间受限的底盘区域，关节本体不需要额外增加大型支座，即可直接嵌入推力杆端部。建模过程中，环形件的同轴度、耳板孔与中心轴线的垂直度、螺纹收尾位置都应按装配关系约束，避免只按外观圆弧摆放而忽略实际转动轴线。对于悬架校核而言，还需结合车轮上跳、反向跳动和转向极限位置检查壳体周边间隙，确认耳板在最大摆角下不与桥壳支架、制动气室或板簧座发生接触。

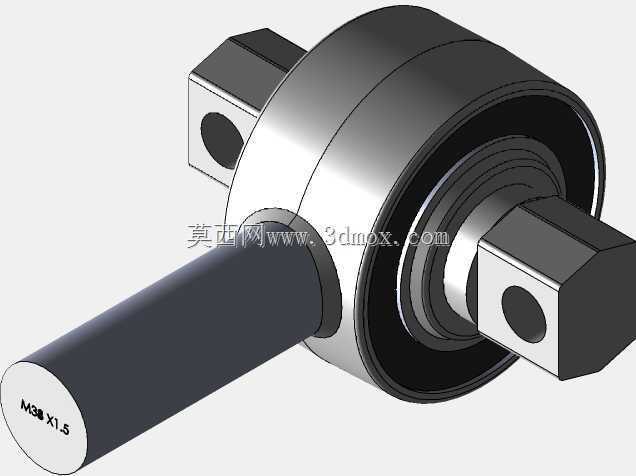

　　该零件的价值不在于复杂曲面，而在于承载路径清晰、安装接口明确：中心杆轴传递主线载荷，环套组吸收摆动，耳板负责定位锁紧。结构设计人员可在此基础上调整壳体直径、环套层数、耳板厚度和螺纹规格，以匹配不同吨位车辆的悬架刚度与布置空间；三维建模时也应保留各零件的独立配合关系，方便后续生成工程图、检查干涉和进行铰接运动验证。
