内燃机用多缸曲轴结构三维数模

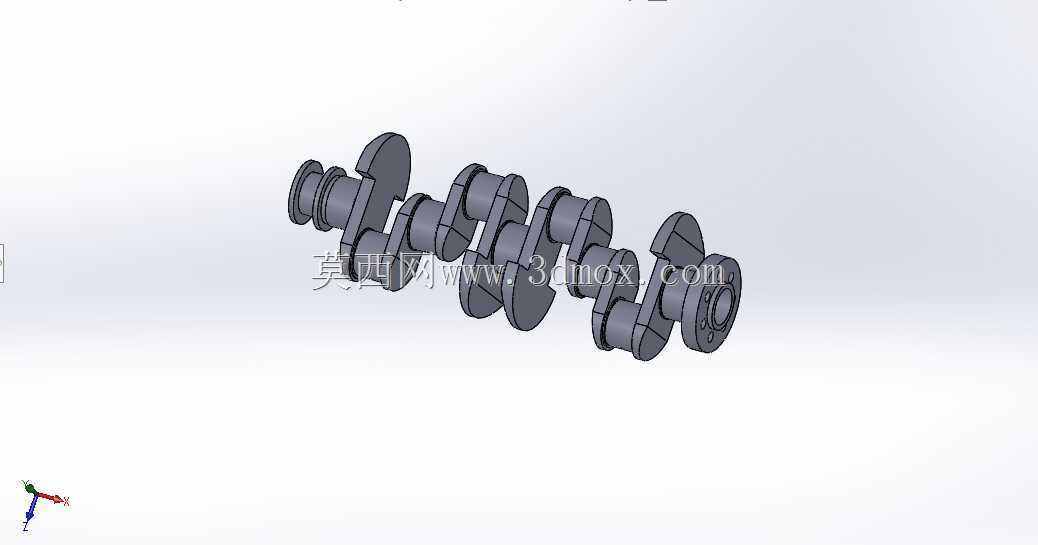

　　在往复式内燃机的动力传递链路中，曲轴是完成活塞往复运动到旋转运动转换的核心承载部件，其结构合理性直接决定动力输出平顺性、整机NVH表现与核心部件使用寿命。这款多缸曲轴的建模过程完全参照量产内燃机的实际装配边界搭建，所有曲柄销、主轴颈的相对位置严格按照四缸发动机的点火间隔角排布，相邻曲拐的夹角设置匹配做功顺序，可保证运转过程中各缸往复惯性力、旋转惯性力的平衡抵消，降低整机振动水平。从结构设计来看，每段曲柄臂都做了适配平衡配重的轮廓优化，配重块的外形随曲拐位置做差异化处理，并非统一对称结构，建模时通过质量属性反复校核各回转面的质心偏移量，确保曲轴在额定转速区间内的动平衡精度满足量产要求，避免高速运转时因不平衡量过大导致轴颈偏磨、

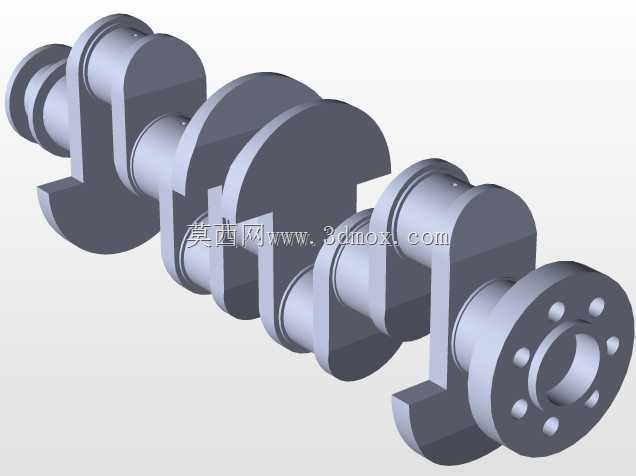

　　轴承烧蚀等故障。主轴颈与曲柄销的连接过渡位置全部采用大圆角过渡结构，建模时严格控制圆角半径与轴颈直径的比例，从结构上降低应力集中系数，应对交变载荷下的疲劳失效风险，这也是曲轴设计中决定使用寿命的关键细节，很多入门建模容易忽略过渡圆角的参数匹配，导致后续仿真计算时出现应力集中误判。油道的走向完全贴合实际加工工艺设计，从主轴颈表面通入的斜向油道贯穿至对应曲柄销表面，可在发动机运转时将压力润滑油输送到连杆轴承的摩擦面，建模时预留了油道的工艺倒角，避免实际加工时出现孔口毛刺影响润滑油路通畅。安装边界方面，前端轴段预留了正时齿轮、皮带轮的安装定位轴颈与键槽结构，后端法兰面设置了飞轮安装的定位销孔与螺栓孔位，

　　所有安装位的尺寸公差带都参照通用内燃机的装配规范设置，可直接用于整机装配的干涉检查、运动仿真验证。实际应用场景中，这类曲轴广泛适配小排量乘用车汽油机、小型工程机械柴油机，建模时还原的全细节结构可直接用于教学演示、结构改进验证、新机型开发的方案评审，无需二次重构即可完成曲柄连杆机构的运动学仿真，验证活塞行程、连杆摆角等核心参数是否匹配设计目标。
