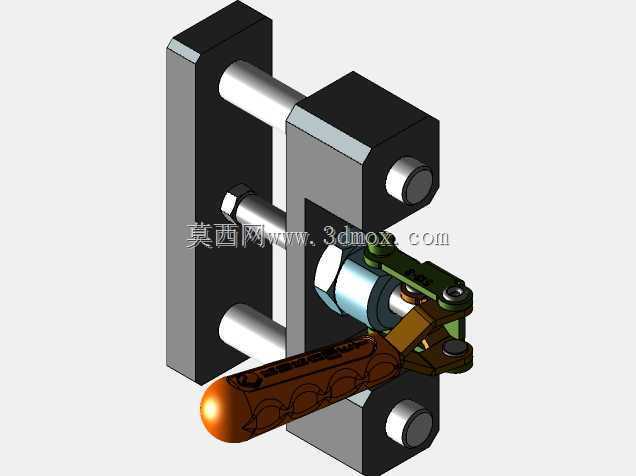

Kukamet513型快速压紧焊接夹具结构

　　这款压紧类工装主要面向中小尺寸结构件的焊接工位使用，在批量焊接作业场景中，可快速完成待焊工件的定位与压紧，避免焊接过程中工件受热变形发生位移，也能减少人工扶持工件带来的定位偏差与安全隐患。从结构布局来看，其采用立式安装基座作为承载主体，基座上设置两组平行导向光轴，为压臂组件提供稳定的滑动支撑，光轴两端通过轴肩与基座挡边实现轴向限位，无需额外复杂紧固件即可保证导向精度，日常维护时仅需擦拭光轴表面、涂抹少量润滑脂即可维持顺畅动作。操作端采用带防滑纹理的长手柄设计，手柄末端做圆头钝化处理，操作时手掌贴合度更好，快速扳动即可通过内部连杆机构完成锁止与松开动作，锁止状态下具备自锁特性，即便焊接过程中存在振动载荷，压头也不会出现松脱移位的情况。

　　压头组件采用可调式连接结构，可根据待焊工件的厚度差异调整压头伸出长度，适配不同规格的板件、型材焊接定位需求，压头接触端面做了防滑压花处理，增大与工件表面的摩擦力，同时避免硬接触划伤工件表面。安装边界方面，立式基座预留了两组安装孔位，可直接通过螺栓固定在焊接工作台的T型槽上，也可配合转接板安装在变位机、焊接专机的工位上，整体结构紧凑，横向占用空间较小，不会对焊枪的行走路径造成过多干涉，在多工位排布的焊接生产线中，可密集布置实现多工件同步装夹。设计过程中充分考虑了焊接工况的使用需求，所有外露金属部件均做了发黑防锈处理，可抵御焊接飞溅、车间潮气带来的锈蚀问题，连杆铰接处采用耐磨衬套，长期反复扳动也不会出现明显的间隙晃动，

　　保证装夹精度的长期稳定性。在实际使用中，这类夹具常配合定位挡块使用，先将待焊工件靠紧定位挡块确定位置，扳动手柄即可完成压紧，单步装夹时间可控制在两秒以内，相比传统螺栓压紧的方式，装夹效率提升数倍，同时压紧力稳定一致，可有效降低因为装夹力度差异带来的焊接变形量波动，提升批量焊接工件的尺寸一致性。
