双立柱式工件翻转装夹旋转夹具

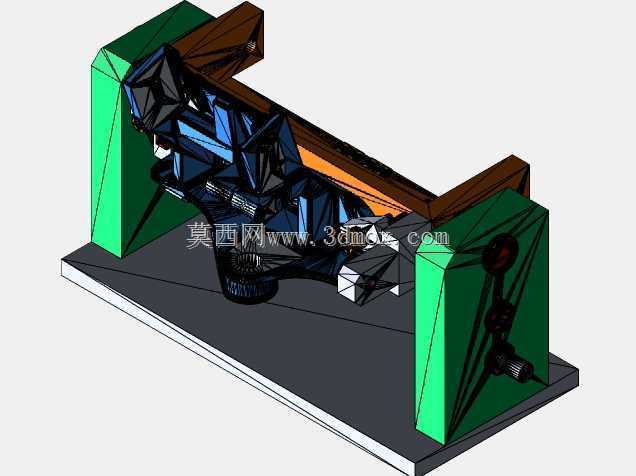

　　这款双立柱结构的旋转夹具，主要适配立式加工中心的多面加工工序，解决传统平口钳、压板装夹时工件翻面需重复找正、装夹效率低的痛点，在中小批量结构件、异形焊接件的机加工场景中应用广泛。从结构布局来看，夹具采用两侧对称的立式支撑立柱搭配底部安装平台的设计，两侧立柱内置旋转驱动与锁紧机构，可带动中间装夹的工件绕水平轴线做360度回转，锁紧机构可在任意角度位置实现刚性锁止，避免加工过程中工件出现角度偏移。底部安装平台预留标准T型槽与螺栓安装孔，可直接固定在机床工作台面上，安装时需保证两侧立柱的回转轴线同轴度误差控制在0.02mm以内，避免工件回转时出现卡滞或端面跳动超差的问题。设计过程中，两侧立柱的支撑座采用箱型焊接结构并做时效处理，

　　消除焊接内应力，保证长期使用过程中的结构稳定性，立柱内侧的装夹接口采用可换式设计，可根据不同工件的装夹基准更换对应的定位块、夹紧卡爪，适配不同外形尺寸的工件装夹需求，无需整体更换夹具本体，降低工装投入成本。装夹工位的有效回转直径根据两侧立柱间距与立柱高度确定，可覆盖常规中小型结构件的回转空间，避免工件回转时与立柱、机床主轴发生干涉。夹具的旋转驱动端预留手动摇柄接口与自动化驱动连接接口，既可以手动操作实现工件角度调整，也可对接数控回转驱动模块，接入机床控制系统实现加工过程中的自动角度切换，适配自动化加工单元的升级需求。在实际加工场景中，工件一次装夹完成后，可通过旋转机构依次将工件的多个加工面调整至主轴加工位，完成侧面孔系、斜面、

　　异形轮廓的加工，全程无需松夹重新找正，单工序装夹找正时间可缩短60%以上，同时避免多次装夹带来的定位误差，提升工件加工精度的一致性。夹具的夹紧机构采用螺旋压紧与气动辅助压紧结合的设计，针对刚性较差的薄壁工件，可调整压紧力大小，避免装夹变形，夹紧点的位置布局避开工件的加工走刀路径，防止加工过程中刀具与夹紧元件发生碰撞。
