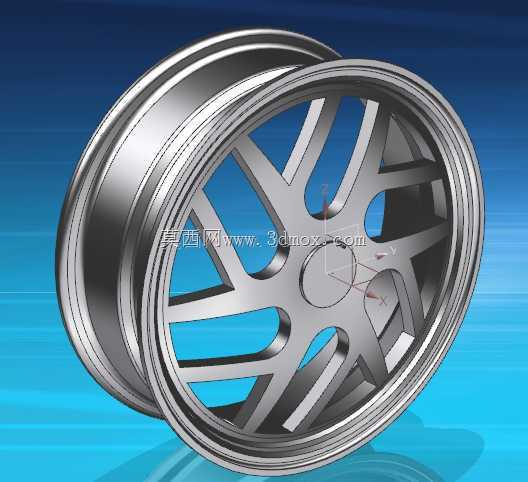

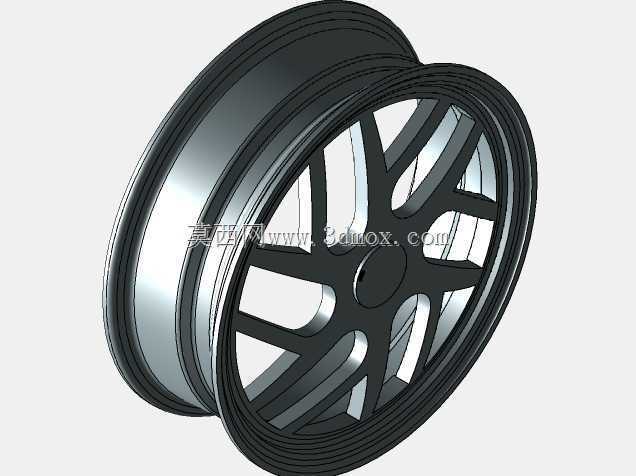

乘用车铝合金多辐条轮毂轮圈结构设计

　　这款轮圈作为乘用车辆行走系统的核心承载部件，日常应用覆盖家用轿车、城市SUV等常规道路行驶车型的配套与改装场景，核心作用是衔接轮胎与车桥轴头，承担车辆整备质量传递、行驶过程中纵向驱动力与制动力的力矩传导，同时承受过弯、颠簸路面带来的侧向载荷与冲击载荷，是保障车辆行驶稳定性与安全性的关键结构件。从设计逻辑来看，这款多辐条结构的轮圈在建模阶段优先做了载荷路径的优化，每一根辐条的曲面走向都对应轴头安装座到轮辋外缘的应力传递方向，避免结构出现应力集中的直角过渡区域，辐条之间的镂空区域既可以降低轮圈整体的非簧载质量，提升悬挂系统的响应速度，也能为制动系统留出足够的散热空间，减少连续制动工况下制动盘的热衰减风险。在安装边界的设计上，

　　轮圈中心定位孔与轴头的配合采用基孔制过渡配合公差，保证轮圈安装后的同轴度，避免高速行驶出现方向盘抖动的问题；周向布置的螺栓孔位置度严格按照对应车型的孔距参数设定，螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，防止长期使用后安装位出现压溃变形。轮辋部分的胎圈座尺寸严格匹配对应规格的真空轮胎，轮缘位置做了凸起的防脱结构，在轮胎亏气或者高速过弯时，能避免胎圈从轮辋中脱出引发安全风险。轮圈的外形曲面做了等壁厚设计，在保证结构强度满足垂直冲击、弯曲疲劳等台架试验要求的前提下，尽可能削减冗余的材料厚度，兼顾轻量化需求，辐条表面的曲面过渡同时考虑了空气动力学效应，行驶过程中可以引导气流穿过辐条间隙，带走制动系统产生的热量，

　　也能降低轮辋区域的空气紊流，减少整车行驶的风阻系数。在建模过程中，所有的安装配合面都预留了后续机加工的余量基准，铸造拔模角度按照量产工艺要求设定，既可以满足低压铸造的量产工艺性，也能适配后续的表面喷涂、抛光等后处理工序的定位需求。
