卡车拖车折弯扭转波纹盖板结构

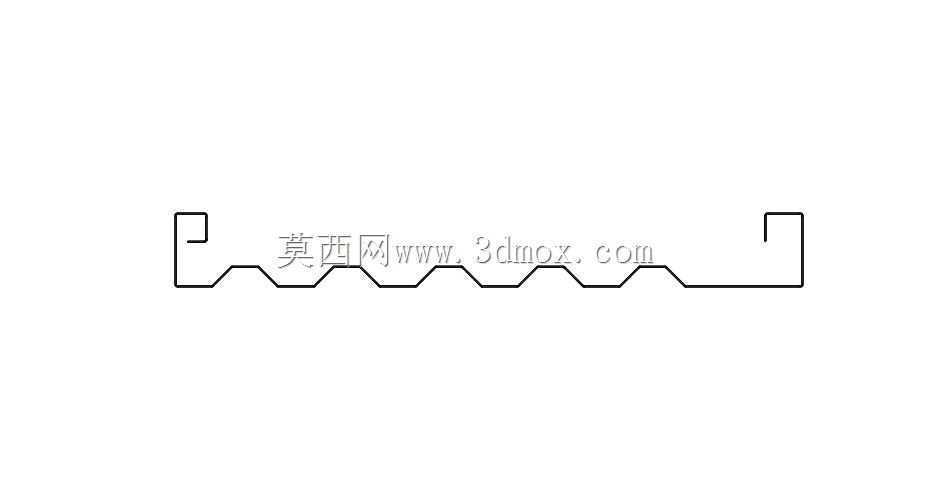

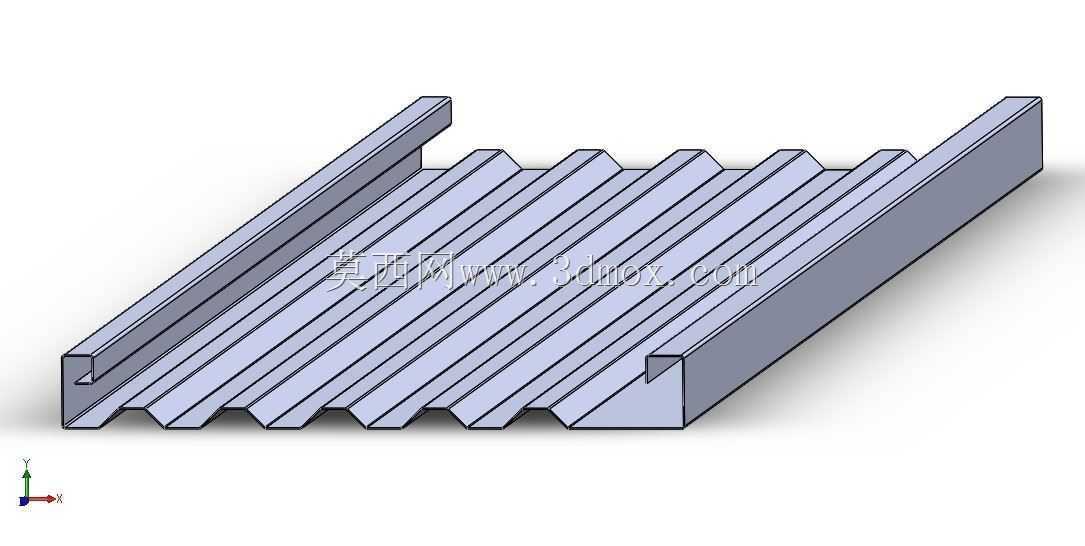

　　该波纹盖板主要应用于公路货运卡车的挂车、拖斗上部防护场景，日常作业中可对拖斗内装载的散料、设备配件起到遮挡防护作用，避免运输过程中物料洒落、高空坠物砸损拖斗内部构件，同时也能减少雨天积水、扬尘侵入拖斗造成的货物污损。从结构设计来看，整体采用一体化钣金折弯成型思路，主体板面设置连续等距的梯形波纹凸起，这种结构并非单纯为了造型，而是在不额外增加板材厚度的前提下，大幅提升板面的纵向抗弯刚度，当盖板承受局部堆载、人员临时踩踏或者高空落物冲击时，波纹结构可以将集中应力沿波纹走向均匀分散到两侧折边，避免平板结构容易出现的中部凹陷变形问题。两侧的向上折边做了内卷边处理，既可以消除钣金切割后的锐边安全隐患，也能提升折边位置的结构强度，

　　折边内侧预留的安装缺口可直接与拖车斗两侧的边框定位凸台匹配，安装时无需额外焊接辅助支架，直接通过卡扣或者螺栓即可完成固定，拆卸维护时单人即可操作。两端的折弯挡边做了小角度扭转过渡，刚好贴合拖车斗前后端的倾斜边框轮廓，安装后盖板与斗体边框的缝隙控制在5mm以内，可有效阻挡行车过程中气流裹挟的碎石、灰尘从缝隙进入拖斗。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯圆角均匹配常规折弯机的下模开口参数，波纹的凸起高度与间距适配常见的压型模具，无需开定制模即可完成批量加工，有效控制生产制造成本。安装边界方面，盖板两侧折边的内净尺寸与常规栏板拖车的斗体内宽匹配，两端挡边的扭转角度适配多数标准拖车斗的端板倾斜角度，

　　替换老旧盖板时可直接适配原有安装孔位，无需对拖车斗本体做二次切割或焊接改造。板面的波纹走向与拖车行驶方向保持一致，行车过程中气流可沿波纹槽顺畅导出，降低高速行驶时的风阻与风噪，同时雨水落在板面后可沿波纹槽快速向两端排出，不会在板面形成积水残留，减少板材长期泡水带来的锈蚀风险。
