叠层板式交流稳压器芯体结构设计

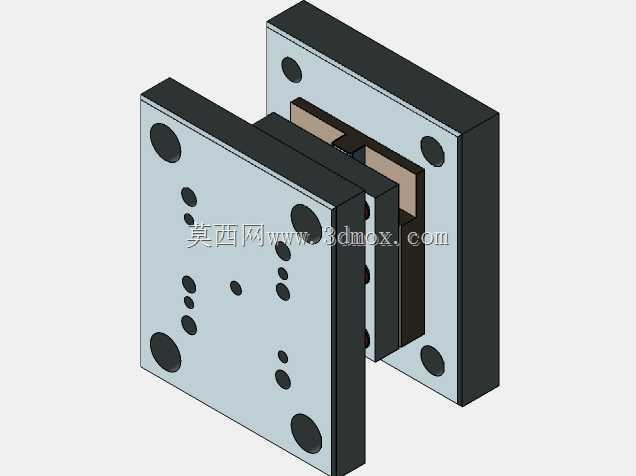

　　该结构为叠装式交流稳压器的核心装配体，采用双侧安装板夹持中间芯组的布局形式，两侧安装板为冷轧钢板冲压成型，板面上预留多组不同孔径的安装孔位，大尺寸通孔用于整体结构在机柜内的穿螺栓固定，中小孔径孔位分别对应内部芯组的定位销、接线端子固定以及层间绝缘件的锁紧需求，孔位排布严格匹配层叠组件的安装基准，避免装配时出现错位干涉。中间层叠部分包含铁芯叠片、绝缘隔层与绕组固定架，相邻层之间通过绝缘隔板实现电气隔离，层与层的贴合面做平面度管控，保证叠装后整体压紧力均匀，避免运行时因铁芯松动产生电磁噪音。

　　从实际应用场景来看，这类结构多用于工业控制柜内的小容量交流稳压单元，适配车间配电末端的电压波动补偿场景，安装时可通过两侧板的固定孔直接挂载在机柜内部的C型材安装梁上，也可通过底部加装支撑脚实现卧式平放安装，整体安装边界的长宽尺寸控制在常规DIN导轨安装位的适配范围内，不需要额外改造机柜安装空间。设计过程中优先考虑了装配的工艺性，所有层叠组件均采用统一的定位基准，两侧压板的锁紧孔位同轴度公差控制在0.1mm以内，装配时可先通过定位销将所有层件串接定位，再统一穿入锁紧螺栓完成压紧，不需要逐件调整位置，能有效缩减产线装配工时。

　　结构的功能设计上，双侧安装板除了承担固定支撑作用外，还兼顾了散热风道的导流作用，板体与中间芯组之间预留的均匀间隙可形成自然通风道，设备运行时绕组产生的热量可通过间隙内的空气对流带走，不需要额外加装散热风扇即可满足额定负载下的温升要求。层间绝缘件采用耐温等级为B级的绝缘板材，可适配长期运行温度130℃以内的工作场景，避免长期高温运行下绝缘老化失效。安装板的边角位置做了倒角处理，避免装配过程中划伤操作人员或损坏接线绝缘层，所有外露孔位均做去毛刺处理，防止螺栓紧固时出现应力集中导致板件开裂。
