板式安装导向定位对接工装结构

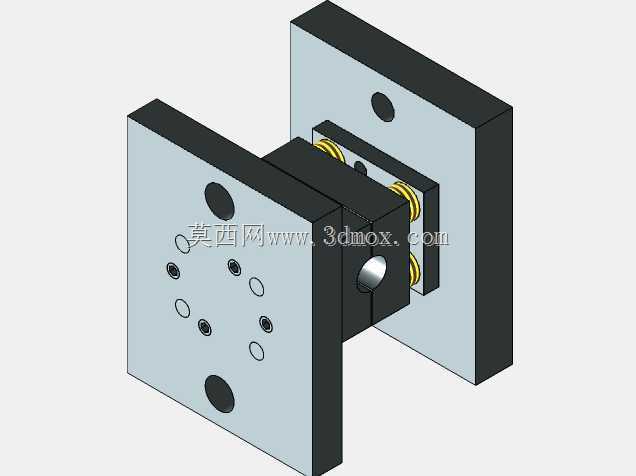

　　这套对接工装结构主要应用在自动化产线的工位快换、精密模组对接场景，比如电子元器件压装工位的模具快换、检测工位的治具定位，能在重复对接过程中保证两侧组件的同轴度与贴合精度，避免硬对接造成的接触面磕碰、定位销磨损问题。从结构布局来看，两侧为带安装孔的基准安装板，板面上预留了不同孔径的安装位，大尺寸通孔用于穿装锁紧螺栓，小尺寸孔位可安装定位销或者固定附属检测元件，中间的对接主体通过两侧的弹性缓冲组件与安装板连接，缓冲件采用柱式弹性元件，能在对接过程中提供一定的浮动量，抵消两侧安装板的平行度误差、推进机构的行程偏差，避免刚性接触产生的卡滞。设计时优先考虑了安装边界的适配性，两侧安装板的外形为规则矩形，安装孔位采用对称排布，

　　既可以适配立式安装的工位布局，也能满足卧式侧推的对接场景，安装板边缘做了直角处理，方便在设备框架的安装基准面上靠位校准，不需要额外设计定位凸台就能快速找正安装基准。中间的对接主体上设置了锥形导向头，在两侧组件靠近的初始阶段，导向头先进入对侧的导向孔，完成粗定位，随着对接行程推进，弹性组件逐步压缩，让对接面完全贴合，此时两侧安装板上的定位孔刚好对齐，可直接穿装锁紧件完成固定，整个对接过程不需要人工反复调整对位，能大幅缩短工位换型的时间。结构上的所有孔位都做了沉台处理，螺栓锁紧后头部不会突出安装板表面，避免和周边设备部件产生干涉，弹性组件的预压量可以通过背部的调节螺母调整，针对不同重量的对接模组，可以匹配不同的预紧力，

　　既保证对接过程有足够的浮动缓冲量，又能避免对接完成后组件出现晃动。在实际使用场景中，这类工装常配套在直线滑台的移动端，配合固定端的治具板使用，重复对接定位精度可以控制在0.02mm以内，能满足大部分精密装配、检测工序的定位要求，同时弹性缓冲结构能吸收对接瞬间的冲击力，延长定位销、对接面的使用寿命，减少日常维护的备件更换频率。安装时只需要将两侧安装板分别固定在动、静两个基准面上，保证初始安装时导向头与对侧导向孔的大致同轴，不需要做高精度的预校准就能正常使用，降低了现场设备调试的难度。
