壁挂式电动汽车交流充电箱体结构设计

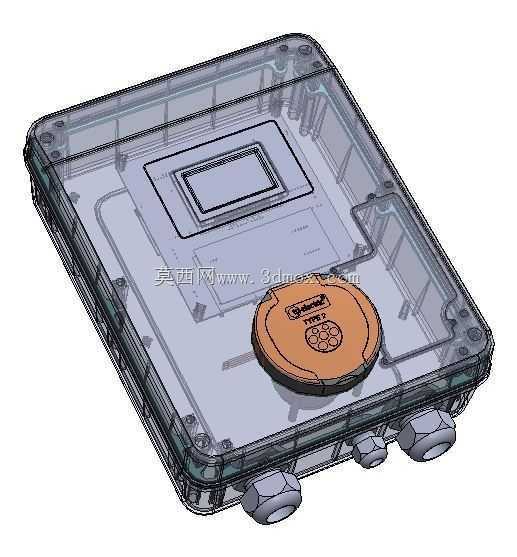

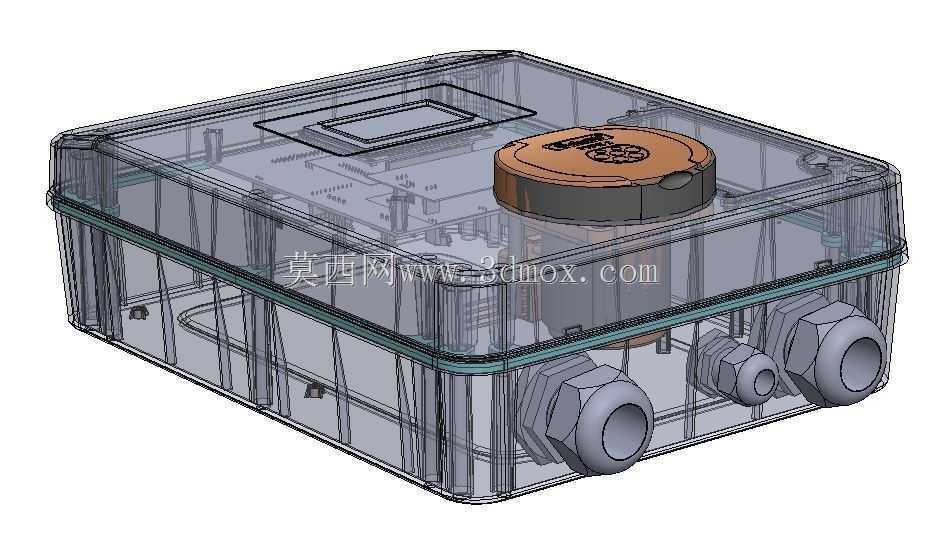

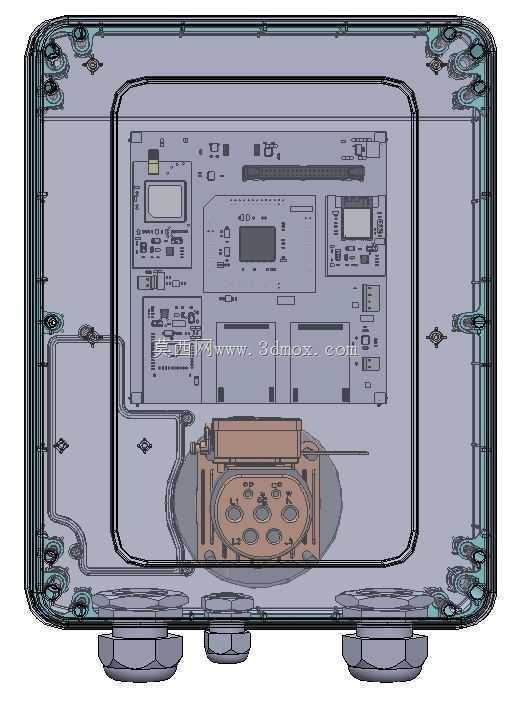

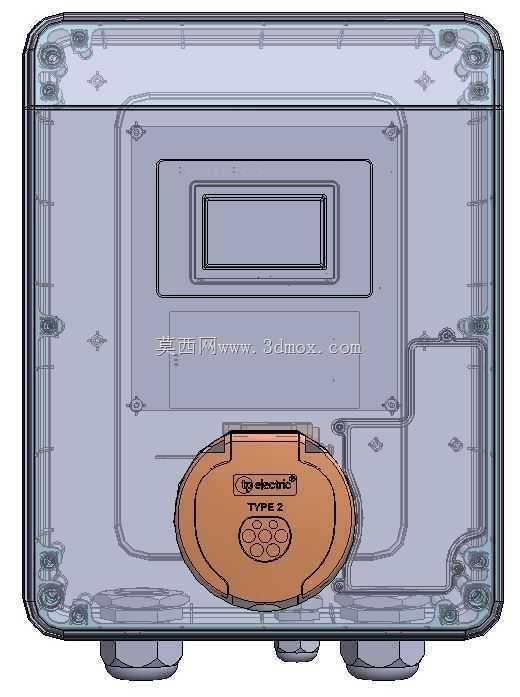

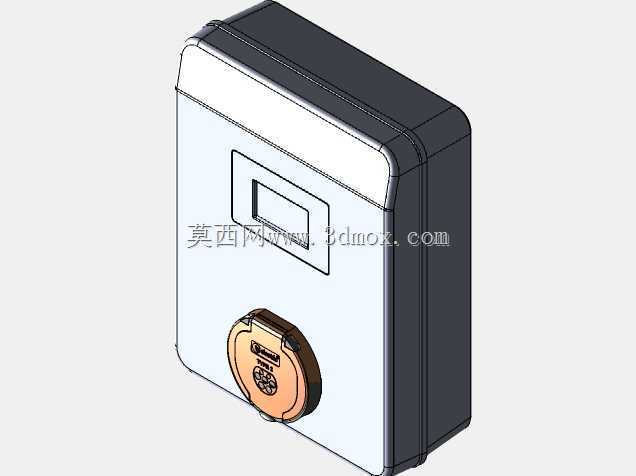

　　这款壁挂式充电箱体主要面向民用住宅固定车位、商业停车场公共充电点位、园区内部专用充电区域等场景使用，作为交流充电回路的终端承载防护结构，核心作用是将内部充电控制模块、交流接线端子、漏电保护元件、充电枪插接接口整合在封闭壳体内，避免户外日晒雨淋、粉尘侵入、意外磕碰对内部电气元件造成损伤，同时为操作人员提供清晰的交互操作界面，规范充电操作的安全边界。从结构设计逻辑来看，整体采用方正薄型壁挂布局，背部预留平整安装贴合面，适配常规混凝土墙面、钢结构立柱、成品充电桩支架的安装需求，安装孔位采用隐藏式内凹设计，安装完成后固定螺丝被外盖遮挡，既提升外观整体性，也避免螺丝长期暴露在户外出现锈蚀问题。箱体正面上方设置内嵌式透明观察窗区域，

　　可内置状态指示灯、电量计量显示屏，无需打开箱门即可直观查看充电状态、故障告警信息；中部预留嵌入式操作窗口，可布置刷卡感应区、急停按钮、操作按键，日常操作无需开启主箱门，减少无关人员触碰内部带电部件的风险。下方的圆形充电枪插接座采用外凸式防水结构设计，插接面带有倾斜导流角度，雨天使用时积水可顺着斜面自然滑落，不会在插接缝隙处积存造成短路隐患，插接座周边做了加厚加强筋处理，频繁插拔充电枪时不会出现座体松动、密封失效的问题。箱体上下边缘做了圆弧过渡包边处理，既避免安装维护过程中锋利边角划伤操作人员，也能降低户外强风环境下的风阻载荷，减少壁挂安装点的长期受力疲劳。壳体的合页与锁止结构均设置在箱体侧边，锁具采用通用型防水锁，

　　运维人员使用专用钥匙即可开启箱门进行接线、检修、元件更换操作，箱门闭合后接缝处带有整圈发泡密封胶条，可满足常规户外使用的防尘防水等级要求，适配国内大部分地区的户外使用环境。从安装边界来看，箱体整体厚度控制在合理范围，不会过度突出墙面占用通行空间，进出线孔预设在箱体背部与下侧，可根据现场布线方向选择开孔位置，适配明装布线、暗埋布线两种施工方式，内部预留的元件安装空间可兼容主流品牌的交流充电控制板、漏电保护器、计量模块，无需额外修改结构即可完成整机组装。
