NX环境下组件化交流稳压器结构设计

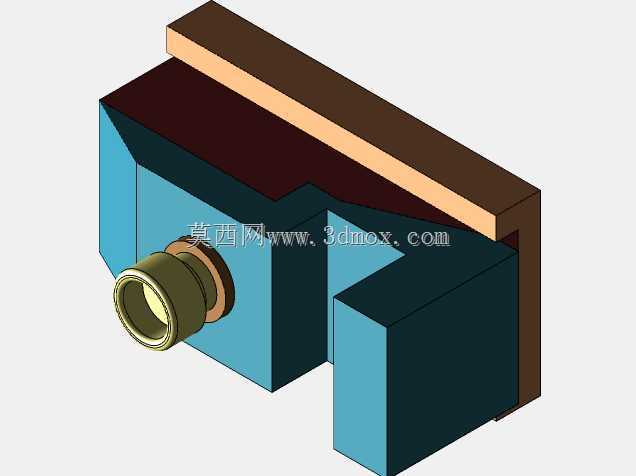

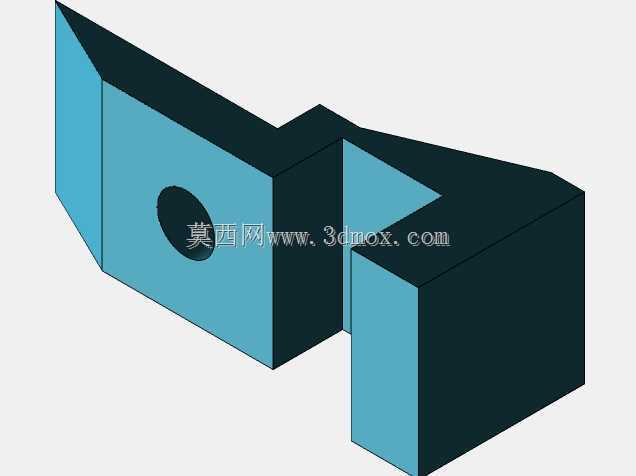

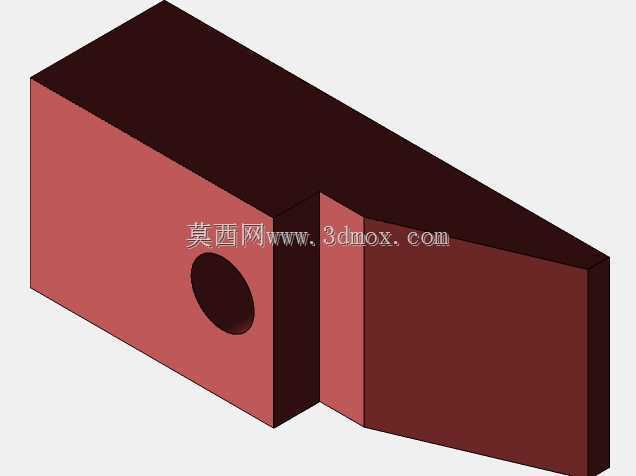

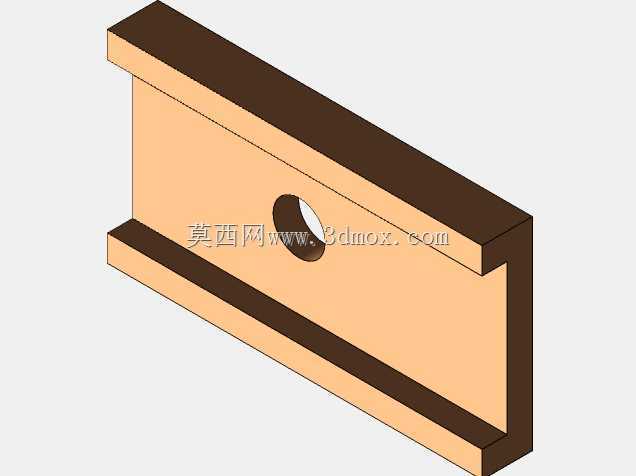

　　在工业供配电与民用稳压场景里，这类集成式稳压单元的结构设计，核心要平衡内部元件排布、外部安装适配与运维操作空间，本次在NX-CAD平台完成的组件化建模，完全围绕实际装配与工况需求展开。从结构布局来看，模型采用分层承载的设计逻辑，底部的承托基座采用带翻边的槽型结构，翻边位置预留了安装孔位，可直接适配标准机柜内的安装横梁，基座的槽深刚好容纳内部整流、调压模块的下半部分，既可以对核心元件形成侧向防护，也能在装配时快速完成元件的定位卡装，不需要额外设计复杂的定位工装。上部的功能腔体做了分区设计，左侧的凸起腔体用来布置控制电路板与接线端子排，这个位置特意做了加高处理，预留出接线操作的手部空间，避免现场接线时工具与周边元件发生干涉；

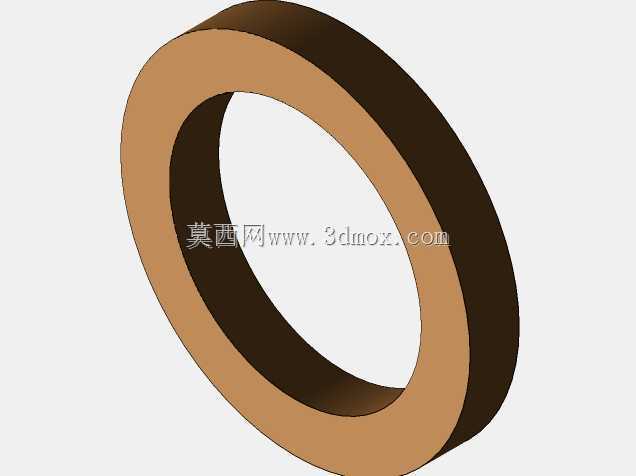

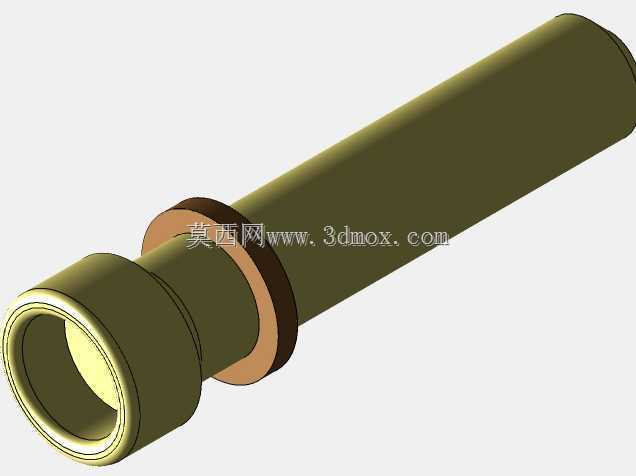

　　中部的斜顶腔体是核心调压组件的安装位，顶部伸出的柱状接口是外接调压旋钮或者状态指示模块的安装位，接口处做了台阶式止口设计，装配时可以直接卡装配套的密封端盖，满足多尘工况下的防护需求。右侧的腔体用来布置散热组件，腔体侧壁预留了散热格栅的安装槽，不需要后期二次加工开孔。整个装配结构完全采用组件化建模思路，每个独立功能单元都做成可单独替换的组件，比如顶部的接口模块、左侧的端子腔、底部的基座都可以根据不同的功率等级、安装场景快速替换适配，不需要重新搭建整体模型，能大幅缩短同系列不同规格产品的设计周期。从安装边界来看，整体结构的外轮廓没有突出的锐角，所有边角都做了工艺倒角，既避免装配时划伤操作人员，也能适配紧凑机柜内的排布需求，

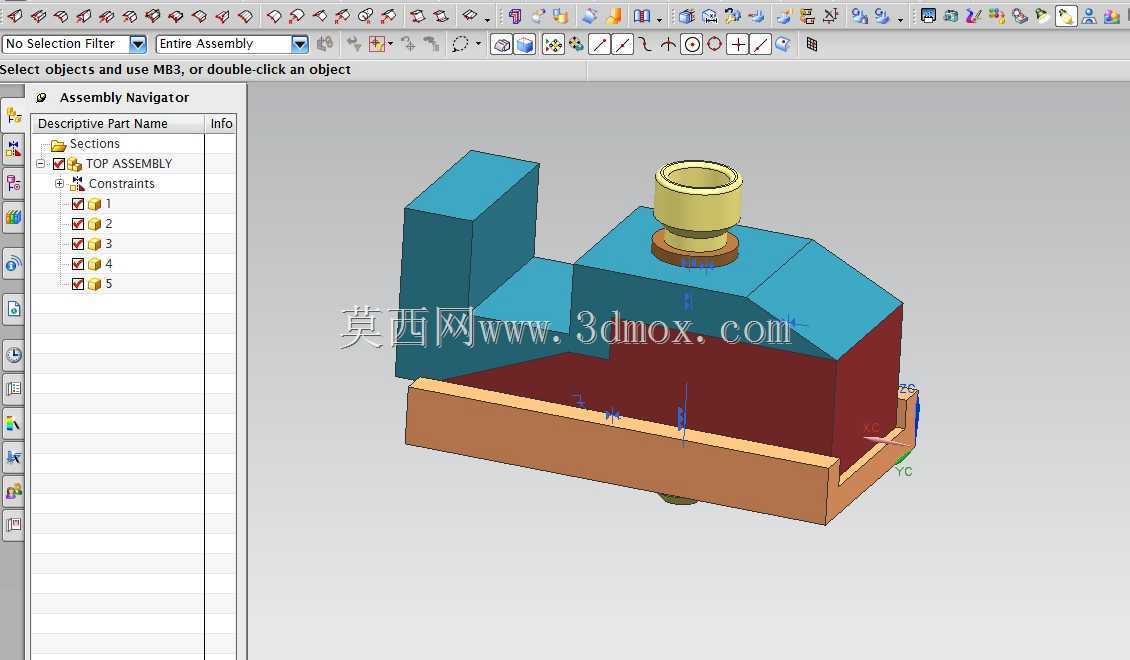

　　相邻安装的设备之间不需要预留额外的避让间隙。建模过程中同步考虑了装配干涉问题，所有组件的配合面都预留了合理的公差间隙，比如基座与上部腔体的配合止口预留了0.2mm的装配间隙，既可以保证装配顺畅，也能抵消加工过程中产生的尺寸误差。内部元件的排布完全遵循电气安全间隙要求，高压元件与低压控制元件之间预留了足够的爬电距离，对应的结构隔断在建模时就同步完成，不需要后期再做绝缘结构的补充设计。这种组件化的建模方式，除了能提升设计效率，还可以直接对接后续的工程图导出、BOM清单生成，每个组件的属性都提前在NX装配树里做了关联，后续生产下料时可以直接提取对应参数，减少设计到生产环节的信息传递误差。
