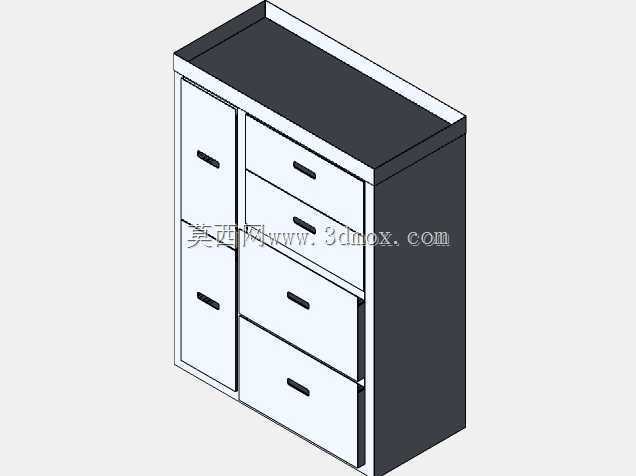

立式多层抽拉式刀具存储收纳柜结构设计

　　这款立式多层抽拉结构的存储柜体，主要面向机械加工车间、五金维修工位、工具库房等场景的刀具类物料规整需求，解决加工现场数控刀片、铣刀杆、钻头、丝锥等零散切削刀具随意堆放导致的磕碰损伤、取用查找耗时、账物不符等实际生产痛点。从结构设计逻辑来看，整体采用窄边立式布局，充分利用垂直方向的空间占比，在有限的地面占用面积下拓展存储容量，单柜体占地宽度控制在较小范围，可紧贴车间立柱、设备侧方间隙、工位边角等闲置区域摆放，无需预留大面积的安装操作空间，适配多数加工车间紧凑的场地布局条件。柜体主体采用钣金折弯焊接成型的框架结构，外侧设置全包覆的固定侧围，为内部抽拉单元提供稳定的支撑基准，框架的承重横梁做了加厚折弯处理，

　　可承受满负载刀具放置后的长期静载荷，避免长期使用出现横梁下弯、抽拉卡滞的问题。内部的抽拉存储单元采用分层错位排布设计，不同层级的抽拉盒设置了差异化的拉出行程，避免相邻抽盒同时拉出时出现干涉碰撞，每个抽拉单元的正面都冲压有内嵌式抠手位，无需额外加装外凸的塑料或金属拉手，既减少了外部突出物可能带来的工位磕碰风险，也能降低拉手松动脱落的后期维护成本。抽拉单元的滑动配合面采用了低摩擦的导向结构，抽拉过程顺滑无卡顿，每个抽盒内部可根据存储刀具的尺寸规格，自由搭配分隔条，实现不同长度、不同直径刀具的分类隔离，防止刀具在抽拉移动过程中相互磕碰损坏刃口。柜体顶部设置了封闭的平面台座，可临时放置待领用的刀具、检测量具或者作业指导文件，

　　拓展工位周边的临时置物功能。从安装边界来看，柜体底部做了平整的支撑面，可直接放置在硬化的车间地面上，若有防移动需求，也可在底部预留的安装孔位加装膨胀螺栓与地面固定，或者选配脚轮实现工位间的灵活转移。设计过程中充分考虑了车间现场的使用工况，所有钣金边缘都做了钝化折边处理，避免操作人员取放刀具时被锐边划伤，柜体表面采用耐磨喷塑处理，可耐受车间日常的油污、切削液飞溅，日常清洁仅需擦拭即可维持外观整洁，适配加工车间相对复杂的使用环境。
