带挂环球形壶铃式配重构件设计

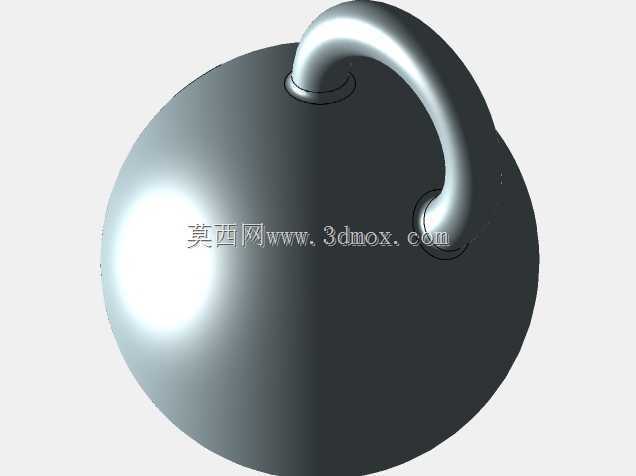

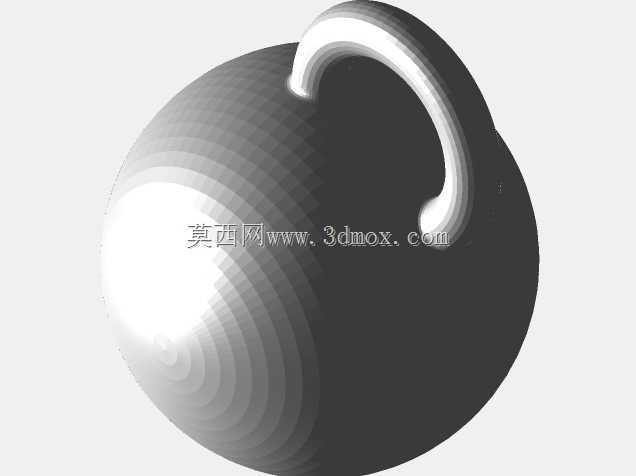

　　这款带一体式挂环的球形配重构件，最初的设计需求来自商用力量健身器材的配套部件开发，同时也可适配小型起重设备的配重块、户外吊装锚点等多场景使用需求。从结构设计逻辑来看，整体采用近完美球形作为主体轮廓，球形结构的核心优势在于重心完全集中在几何中心位置，无论在动态提拉、静态悬挂还是摆动受力状态下，都不会出现偏载力矩，能有效降低连接部位的交变应力集中风险，相比传统方形、柱形配重件，球形外表面没有尖锐棱角，在健身场景使用时能大幅降低磕碰造成的运动损伤，在工业吊装场景也不会刮蹭相邻设备或线缆。顶部的环形挂耳采用与主体一体化的平滑过渡设计，连接处做了大圆角加厚处理，没有采用焊接拼接结构，从根源上避免了焊缝位置的应力断裂隐患，

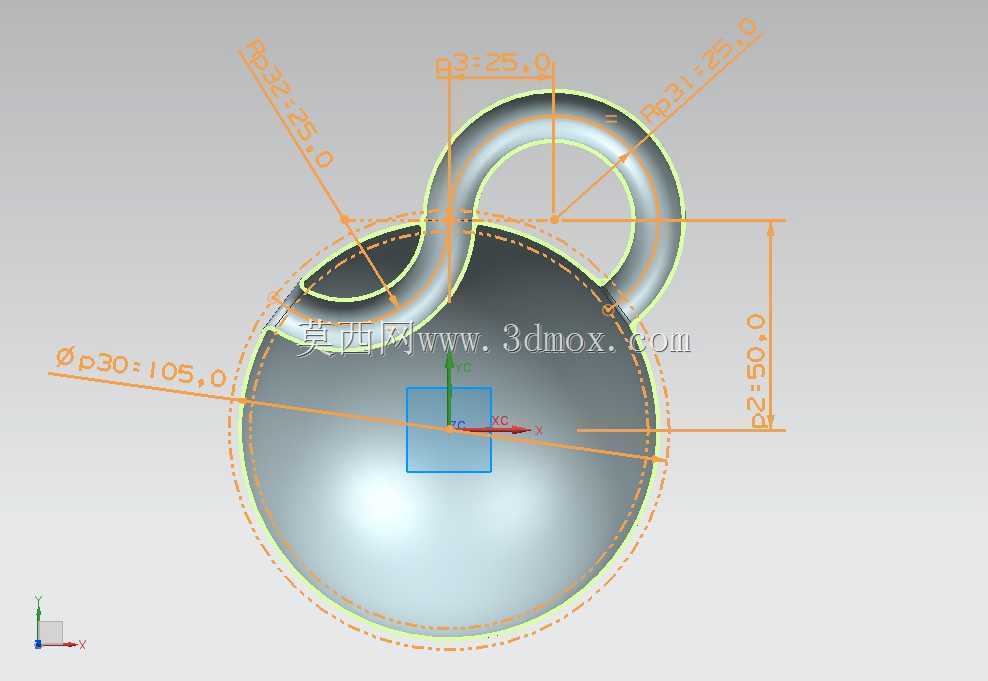

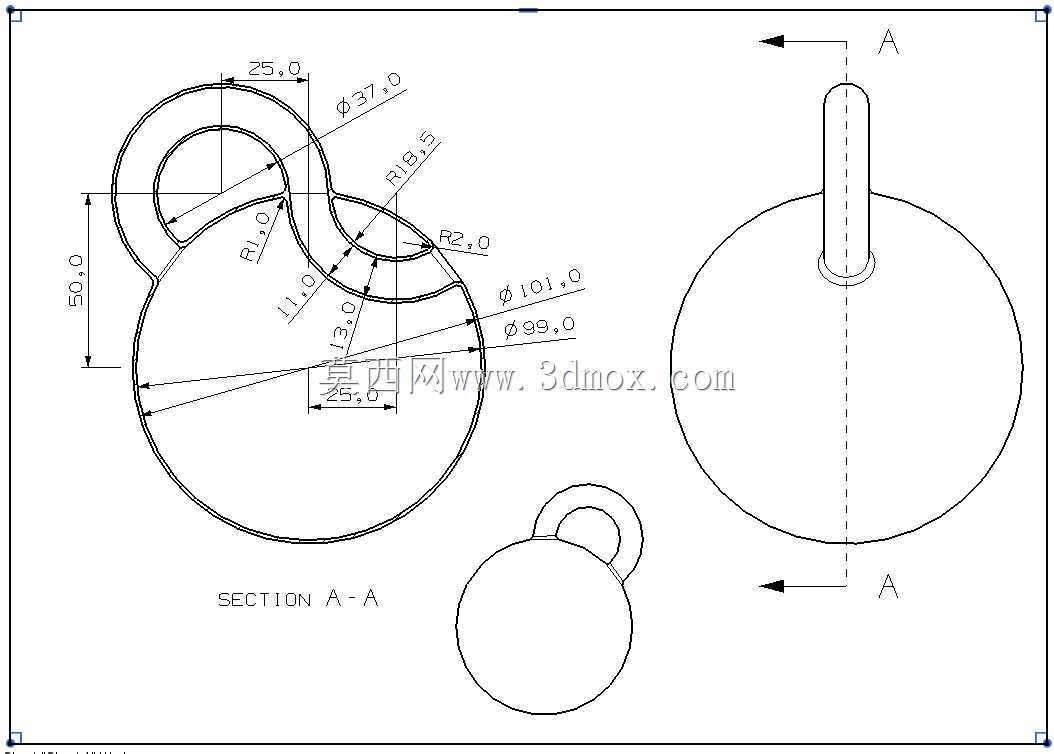

　　挂耳的内孔尺寸经过反复校核，既可以适配标准规格的登山扣、吊装卸扣，也能直接穿入直径适配的钢丝绳、尼龙吊装带，不需要额外加装连接转接头。球体侧面预留的小孔为注料或配重调节孔，当作为健身壶铃使用时，可以通过该孔灌注钢砂、铅粒来调整整体重量，满足不同训练强度的需求；作为工业配重使用时，该孔可作为定位销孔，配合固定销将构件锁定在安装基座上，防止使用过程中出现移位。从安装边界来看，球形主体的外径控制在常规成人单手握持的舒适范围内，挂环的顶部到球体最底端的总高度经过人体工程学验证，单手提拉时手腕不会出现过度弯折，挂环的厚度经过承重仿真校核，在额定载荷下的形变量控制在千分之二以内，完全满足长期反复使用的强度要求。外表面采用均匀的哑光质感设计，

　　没有多余的装饰纹路，既可以在加工时直接做喷丸处理提升表面耐磨性，也方便后续根据使用场景做喷塑、电镀等表面处理。在建模过程中，重点对挂耳与球体的连接过渡区域做了曲率连续处理，避免出现曲面拐点，保证后续模具开模或者数控加工时不会出现应力集中的加工死角，球体的壁厚采用均匀等厚设计，在保证结构强度的前提下尽可能控制整体自重，降低材料消耗成本。
