行车记录仪用32P公插孔距连接器结构

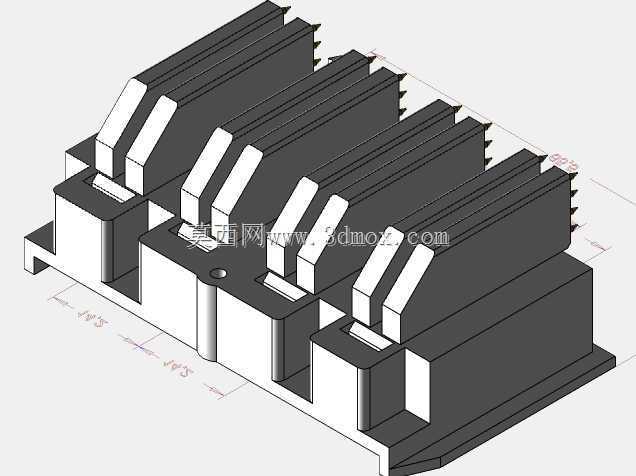

　　这款连接器主要面向车载电子设备的内部连接场景，核心适配行车记录仪的主板与外接功能模块的信号传输需求，在车载狭小装配空间内实现多通道信号的稳定对接。从结构设计来看，整体采用四组并排的公插单元布局，每组单元对应8个接触端子，合计32个信号传输点位，可同时满足电源供给、视频信号传输、控制指令交互等多类线路的集成连接需求，避免多组独立连接器占用过多板上空间。

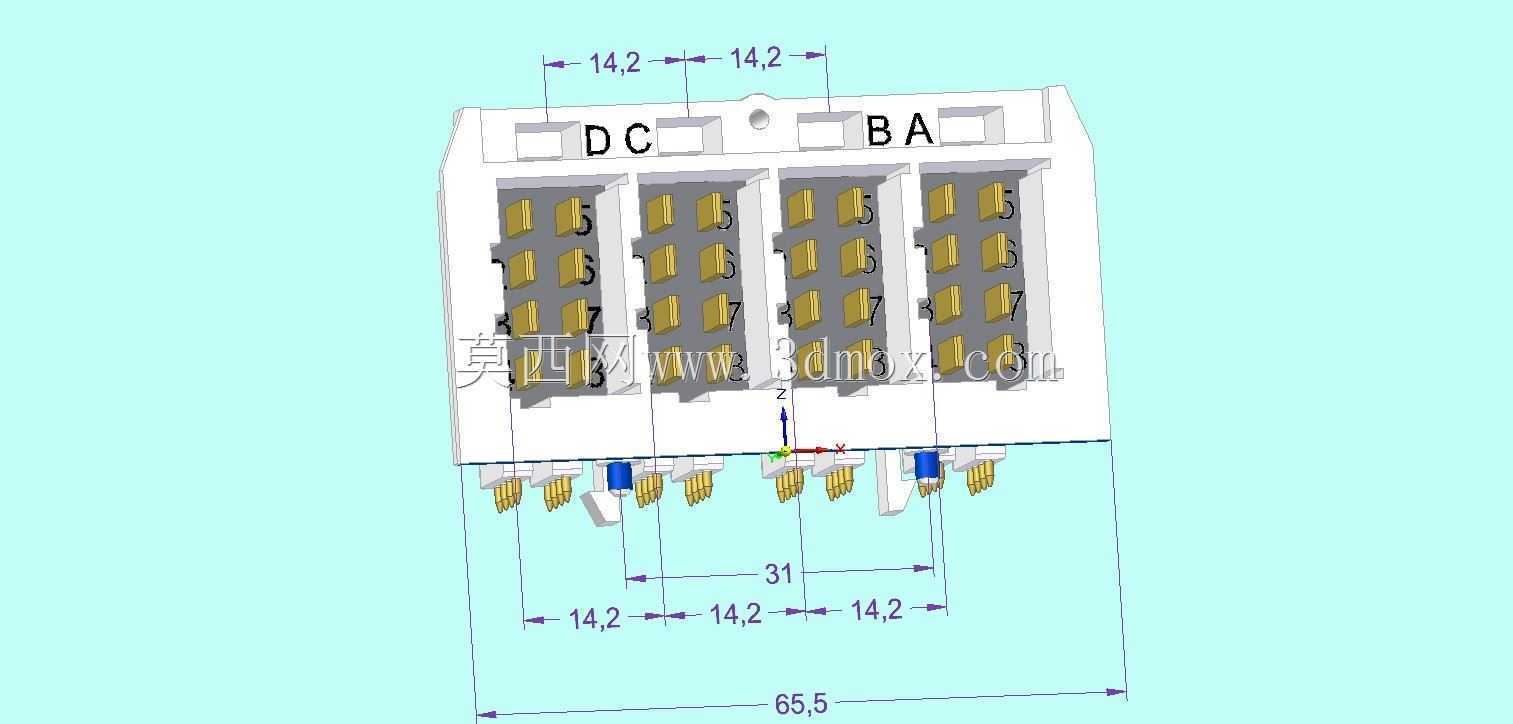

　　尺寸设计上严格遵循对应厂商的规范要求，相邻两组插芯单元的中心间距为14.2mm，整体安装方向的柱间距控制在31.0mm，端子伸出端的分段间距同样按14.2mm做等距排布，既保证了插合过程中的对位容错空间，也能匹配PCB板上预先排布的焊盘位置，不需要额外调整板上线路走线。外壳采用绝缘耐高温的工程塑料材质，顶部预留定位卡扣与安装孔位，装配时可直接卡入设备壳体的预设卡槽，配合固定孔完成锁附，避免车辆行驶过程中的振动导致连接器松脱、接触不良。

　　接触端子采用镀金铜合金材质，公插端的弹片结构做了弧度优化，插合时能提供稳定的接触正压力，降低长期使用后的接触电阻波动，适配车载环境下-40℃到85℃的工作温度范围，同时具备一定的抗盐雾、抗振动性能，满足车载电子的可靠性要求。建模过程中完整还原了端子的排布角度、外壳的卡扣细节、安装定位的凸台结构，所有配合尺寸均按实际量产公差做了预留，结构设计人员可直接将该模型导入装配体，验证板间安装间隙、插合行程是否与周边结构件存在干涉，也可用于前期方案阶段的BOM预估、装配工艺模拟。

　　在实际选型应用中，这类多Pin集成连接器相比分散的单排接插件，能大幅减少装配工序的插合作业量，降低人工装配的错插风险，同时紧凑的排布方式也能缩小车载设备的整体体积，适配行车记录仪这类对内部空间利用率要求极高的消费类车载电子产品。模型中完整呈现了端子的伸出长度、外壳的壁厚、定位柱的尺寸，可直接用于生成二维工程图的安装参考，也能辅助完成连接器周边的筋位、挡墙等防护结构设计，避免组装过程中端子受外力弯折损坏。
