2T伺服压机带称重双导柱压装设备结构

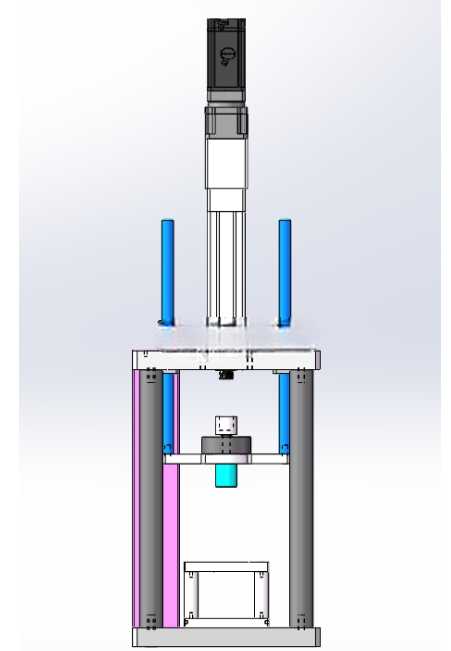

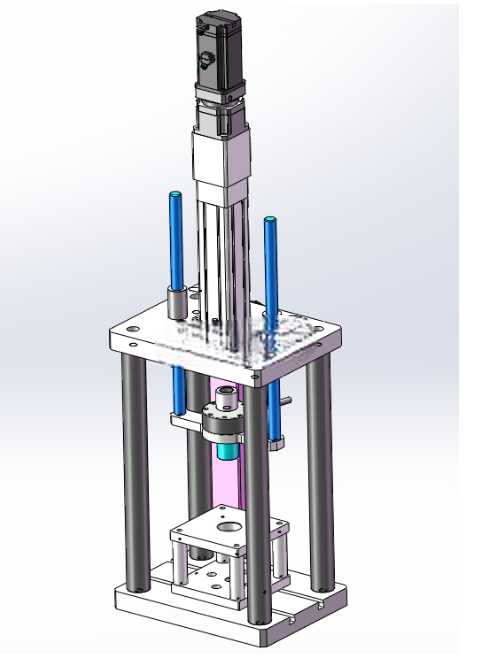

　　这款压装设备主要面向精密零部件压装工序场景，常见于汽车零部件装配、电子连接器压合、小型五金组件铆压等产线环节，可完成轴承压入、销钉装配、塑胶件贴合等需要精准压力与位移控制的作业，相比传统气动压床、液压压床，其压力控制精度更高，作业过程无油污泄漏，适配洁净度要求较高的装配车间环境。设备底板尺寸设定为400X300MM，安装时可直接通过底板预留孔位固定在型材工作台或钢制机架上，四根支撑立柱外径为50MM，立柱采用调质处理的45号钢加工，表面镀硬铬处理降低导套滑动摩擦阻力，整体框架刚性可满足2T额定压装力下的形变量控制要求，满负载作业时立柱径向形变量可控制在0.02MM以内，保障压装同轴度。驱动端采用伺服电缸搭配减速机直连的结构形式，

　　摒弃了传统皮带传动、齿轮传动带来的背隙问题，电缸行程为150MM，可适配不同高度的工装夹具与待压装工件，压头端预留标准工装接口，可根据待加工产品的外形快速更换压装接头，无需整体拆卸驱动模组，换型时间可控制在10分钟以内。压装工位集成2T量程称重传感器，可实时采集压装过程中的压力数据，配合伺服电机的位置反馈，可实现压装力-位移曲线的实时监控，当压装力超出设定阈值或压入深度不达标时设备可自动触发停机报警，有效避免压坏工件或压装不到位的不良品流出。导向结构采用双导柱导套配合形式，导套选用自润滑铜套材质，长期运行无需频繁加注润滑脂，压头下行过程中平行度可保持在0.015MM以内，避免压装过程中出现偏载导致的工件损伤、压头崩损问题。

　　设备侧边预留走线槽与传感器安装位，可根据实际产线需求加装安全光栅、工件到位检测传感器、防呆扫码枪等周边配件，无需额外对主体框架进行打孔焊接改造，适配多品种小批量的柔性生产需求。整体结构采用模块化设计，驱动模组、框架立柱、工作台板均可单独拆卸，后期维护时可单独更换磨损部件，降低设备全生命周期的维护成本，压头作业区域预留足够的操作空间，方便操作人员上下料，也可搭配机械手实现自动上下料的无人化作业改造。
