交流稳压器内置环形铁芯组件结构设计

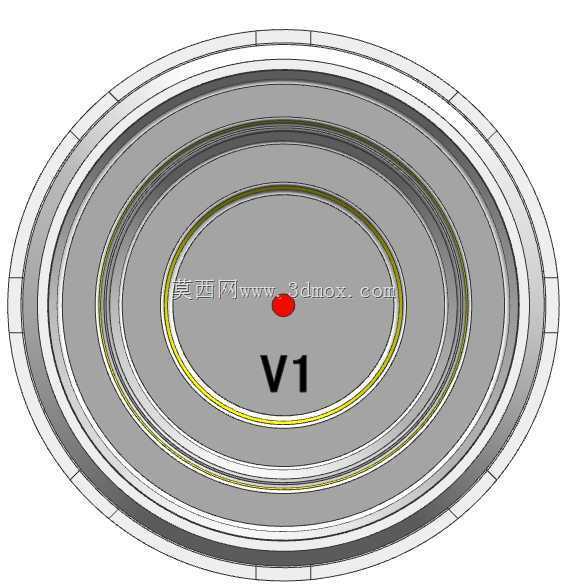

　　在工业供配电、精密实验室供电、民用大功率稳压场景中，交流稳压器的核心导磁部件直接决定整机稳压精度、负载响应速度与运行温升表现，本次呈现的环形结构组件正是这类稳压设备的核心磁路载体。不同于传统叠片式铁芯的拼接磁路结构，该环形组件采用整卷取向硅钢片连续卷绕成型的设计思路，从磁路根源上削减了叠片接缝处的气隙磁阻，能有效降低空载电流与铁损，在长时间带载运行工况下可将铁芯温升控制在更低区间，适配长时间连续供电的稳压作业需求。从结构细节来看，组件采用多层同轴嵌套的环形布局，最外层设置带定位卡槽的绝缘封装边框，边框上均匀分布的卡扣结构可直接与稳压器金属壳体的安装位卡合，无需额外设计复杂的固定支架，能大幅缩减整机装配环节的工时消耗；

　　中间层预留了标准的线圈绕制空间，绕制区域的径向宽度经过磁通量密度核算，可适配不同功率等级的漆包线绕制需求，内层环形端面设置的中心定位凸点，可在绕线工序中快速与绕线机工装轴对接，保证绕线过程中组件的同轴度，避免线圈绕制偏移导致的磁路偏载问题。安装边界层面，该环形组件的外径尺寸适配主流壁挂式、台式交流稳压器的内腔安装空间，轴向厚度经过压缩优化，在保证有效导磁截面积的前提下，尽可能压缩轴向占用空间，为稳压器内部的控制电路板、调压碳刷组件、散热风道预留充足布局余量；组件端面的环形绝缘隔层采用耐高温绝缘材质，可隔绝线圈与铁芯之间的电位差，避免长期运行中出现绝缘击穿风险，隔层表面的环形定位槽可精准固定线圈的绕制起止端，防止线圈在设备运输、

　　运行振动过程中出现移位松脱。实际应用中，这类环形磁路组件可适配接触式自耦交流稳压器、净化型交流稳压器等多类稳压设备，在输入电压存在±20%波动的工况下，依托连续闭合磁路的高导磁效率，可快速响应调压机构的磁通量调整需求，将输出电压波动控制在允许偏差范围内，为后端的精密加工设备、检测仪器、医疗供电设备提供稳定的交流电源输出。设计过程中针对环形结构的应力分布做了专项优化，卷绕成型后经过退火应力消除工序，避免硅钢片内部残留应力导致导磁性能下降，外层封装边框的加强筋结构可提升组件整体结构强度，在承受线圈绕制张力、设备运行振动时不会出现形变散片问题，有效提升核心部件的长期运行可靠性。
