工业管路减压稳压阀内部阀芯组件结构

　　这套阀芯组件面向工业流体管路的压力调节场景，常见于压缩空气管网、工艺水输送支路、低压液压回路以及中小型动力设备的进气端，核心作用是把上游偏高且存在波动的入口压力，衰减到下游设备允许的稳定工作区间，避免后续仪表、执行元件或者密封件因超压出现损坏。

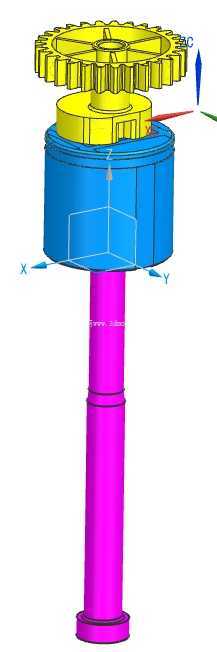

　　从结构分层来看，上部带周向齿形轮廓的黄色零件是调压啮合与弹簧承托段，齿形外缘既可以和手动调节机构的卡位结构配合，锁定调整后的预设压力位置，也能在阀盖内部形成周向止转约束，避免工作过程中受流体脉动冲击出现松转。中部蓝色腔体段是阀瓣与压力反馈腔的集成区域，侧壁预留的环形台阶用于嵌套密封胶圈，把阀前高压区和阀后稳压区完全隔离开，腔体内的导向肋和中心立柱同轴配合，让阀瓣升降过程中始终保持对中，不会因侧向流体推力出现卡滞。下方洋红色立柱是阀杆与下部导流承托段，柱身的两道环形凸台分别对应上密封衬套和下导向套的安装位，立柱底端的外翻边可以承接复位弹簧的预紧力，当上游压力低于设定值时，弹簧推动阀瓣开大过流面积，压力超过设定阈值时，反馈腔介质作用力压缩弹簧，带动阀瓣关小节流间隙，全程自动完成压力动态平衡。

　　建模过程中优先保证了各配合面的同轴度约束：中心阀杆轴线、上部齿形件中心、中部腔体的密封槽圆心全部重合，装配后阀瓣升降行程的直线度偏差控制在合理公差范围内。外形边界上，上部齿形段的最大外径适配常规DN25到DN40口径减压阀的阀盖内腔，中部蓝色腔体的外圆台阶和阀体内部的安装止口一一对应，下方立柱的长度预留了弹簧压缩行程余量，安装时不需要额外修改阀体流道即可完成替换。

　　实际选型应用时，这套组件可以直接配套直通式减压阀阀体，齿形调节段外露部分对接手轮或者调节螺杆，现场调试人员转动手轮改变弹簧预压缩量，就能灵活设定下游输出压力；中部密封槽选用对应介质的O型圈，过水工况配丁腈橡胶，过弱腐蚀工艺介质配氟橡胶，不用改动主体结构就能适配不同流体场景。流道设计上，阀瓣和阀座的节流面做了平缓过渡，高压介质通过节流间隙时不会出现急剧的流速突变，既能降低节流啸叫，也能减少气蚀对密封面的冲蚀，长期运行时压力波动量可以稳定控制在设定值的百分之十以内，满足后端气动工具、精密仪表、供水支管的稳压供气供水需求。
