电源变压器配套注塑成型模具结构设计

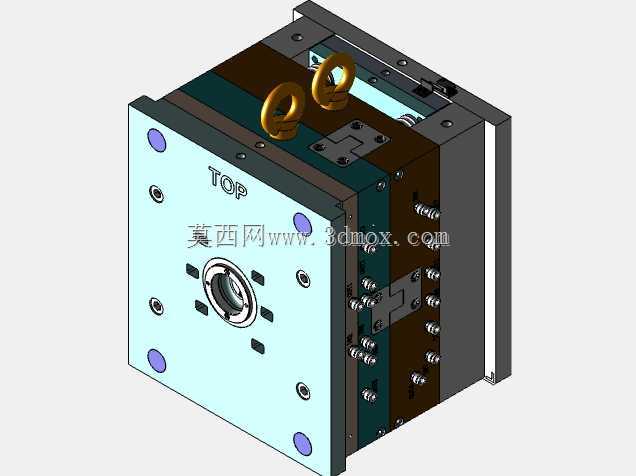

　　这套三维结构对应的是电源变压器外壳类塑件的注塑成型模具，日常在低压电器配套生产、小型电源适配器加工、工业控制电源组件生产场景中，这类模具承担着变压器绝缘外壳、定位骨架等塑件的批量成型任务，是电源类零部件生产环节里直接决定塑件尺寸精度、装配适配性的核心工艺装备。从结构布局来看，这套模采用标准两板模基础架构，定模侧设置了直接浇口套结构，对应图中正面可见的主流道入口，浇口套端面做了定位止口设计，能和注塑机射嘴端面紧密贴合，避免射胶过程中出现溢料飞边。模架四个角位布置了导柱导套组件，图中正面可见的紫色圆形部件就是导套的端部封盖，导柱导套采用间隙配合公差，合模过程中能先于型腔贴合完成导向定位，避免动定模错位导致的塑件壁厚不均问题。动定模的分型面设置在塑件最大轮廓处，分型面周边均匀布置了内六角锁紧螺钉，将型腔镶块牢牢固定在模架模板上，同时在模架侧面设置了多组精定位块，也就是图中侧面可见的方形金属定位件，进一步提升合模后的重复定位精度，满足变压器塑件对同轴度、安装孔位公差的严苛要求。模架顶部设置了两个吊环螺钉，对应图中顶部的两个环形金属部件，方便模具在机台安装、转运过程中的吊装作业，吊环的安装位置经过重心核算，起吊时能保持模架水平，避免倾斜磕碰导柱、型腔表面。

　　冷却系统采用直通式水路布局，在型腔镶块、型芯镶块内部钻设循环水孔，通过水管接头外接模温机，成型过程中能快速带走熔体热量，缩短塑件冷却定型时间，同时保证型腔各区域温度均匀，避免塑件出现局部收缩凹陷、翘曲变形的问题，毕竟变压器外壳塑件需要和内部铁芯、绕组组件紧密装配，翘曲量过大会直接导致后续装配卡滞、绝缘间隙不足的问题。顶出机构采用顶针顶出布局，顶针位置避开塑件的装配卡扣、安装孔位，顶出行程经过核算，能保证塑件完全脱离型芯表面，同时不会顶穿塑件薄壁位置，顶针板设置了复位弹簧，合模过程中能带动顶出机构提前回位，避免顶针和定模型腔发生碰撞。

　　从安装边界来看，这套模的外形尺寸适配常用的120吨-160吨卧式注塑机，模架的长宽尺寸符合注塑机拉杆间距要求，模具厚度在注塑机容模厚度区间范围内，定模侧的定位圈尺寸和注塑机定模板定位孔匹配，动模侧的顶棍孔位置对应注塑机顶出杆的排布位置，上机安装时不需要额外加装过渡垫板，能直接完成装夹调校。在设计思路上，这套模的型腔镶块采用了模块化拆分设计，针对变压器塑件上的卡扣、接线槽等细小结构，单独做了小镶件嵌入，后续量产过程中如果这些易损位置出现磨损、烧蚀，不需要更换整块型腔板，只需要更换对应小镶件就能快速恢复生产，大幅降低模具维护成本。

　　同时在型腔的排气位置做了针对性设计，在熔体最后填充的分型面位置开设了深度0.02mm的排气槽，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会让熔体溢入排气槽形成飞边，减少后续塑件去飞边的人工工作量。实际生产中，这套模适配常用的ABS、阻燃PC等电源类塑件常用原料，成型周期能控制在30秒以内，成型后的塑件尺寸精度能达到MT5级公差要求，完全满足电源变压器组件的装配要求，塑件表面无明显熔接痕、缩痕，外观质量符合电器类零部件的外观检验标准。
