减压阀内部环形密封端盖结构设计

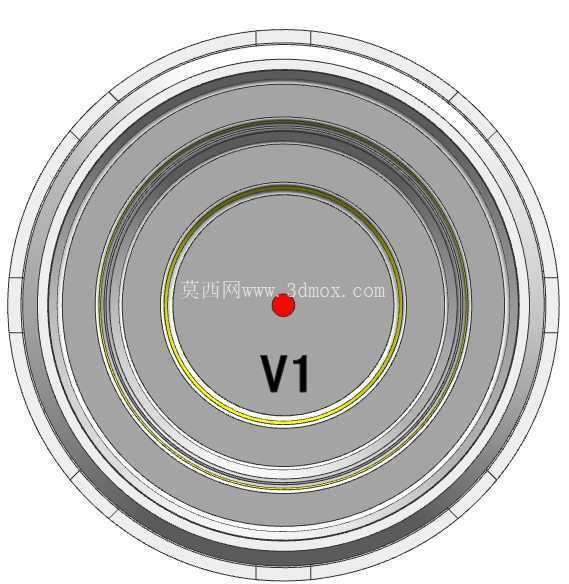

　　在工业流体输送管网、工艺调压回路以及民用供水供气系统的减压阀组配置中，这类环形端盖构件是阀腔内部实现压力分区、密封隔离的核心承压零件，直接决定减压阀长期运行的压力稳定性与内泄漏控制水平。从结构形态来看，该构件采用多层同轴环形台阶设计，不同直径的环槽分别对应安装静密封O型圈、导向支撑环以及压力反馈膜片的压装定位边，最中心的凸台区域用于贴合调压弹簧的下端定位座，避免弹簧工作过程中出现径向偏移，保证调压作用力始终沿阀杆轴线方向传递。

　　设计阶段首先需要匹配对应通径减压阀的阀腔内部安装边界，端盖的最大外圆直径需与阀体内腔的定位止口采用小间隙配合，配合公差通常选取H7/h6，既保证装配时能够顺利推入到位，又能避免径向间隙过大导致密封件受挤压变形不均。端盖的轴向总厚度需要结合阀腔的深度尺寸、密封件的压缩量以及膜片的工作行程综合确定，过厚会挤占膜片的形变空间导致调压范围变窄，过薄则会在高压工况下出现结构形变，导致密封面压合失效。

　　从功能实现角度，端盖上的多层环槽深度需要严格匹配对应密封件的线径，静密封槽的深度通常设置为密封件线径的70%-75%，保证装配后密封件有足够的压缩量实现径向与轴向的双向密封，同时不会因为压缩量过大导致密封件过早出现永久塑性变形。靠近中心区域的环形凸沿是膜片的压装定位结构，凸沿的圆角半径需要控制在R0.3-R0.5之间，既要避免锐边割伤橡胶膜片，又要保证压装时膜片不会出现径向滑移，确保压力反馈腔的密闭性。端盖中心的定位凸台表面需要做平面度处理，平面度公差控制在0.02mm以内，保证弹簧端面与凸台完全贴合，避免弹簧受力偏斜导致阀杆卡涩、调压精度下降的问题。

　　实际应用场景中，这类端盖通常采用铝合金或者黄铜材质加工成型，表面做阳极氧化或者钝化处理，兼顾承压强度与耐腐蚀性能，适配水、压缩空气、低压油品等多种介质的调压工况。在装配流程中，端盖需要先在各环槽内预装对应规格的密封件，随后对齐阀腔的定位销孔推入到位，通过周向均匀布置的螺栓与阀体紧固，螺栓的拧紧力矩需要按照对角线顺序逐步加载，避免端盖受力不均出现翘曲变形。在减压阀的定期维护环节，拆卸端盖后需要检查各环槽内密封件的老化情况、中心凸台的磨损情况，若出现密封件硬化、凸台表面压痕深度超过0.1mm时，需要及时更换对应配件，避免减压阀出现内漏、压力输出不稳的故障。

　　从建模逻辑来看，该零件采用回转体建模思路，先绘制轴向截面的轮廓草图，通过旋转命令生成基础实体，后续再对各环槽的倒角、凸台的圆角以及安装孔位做细节特征处理，建模过程中需要重点保证各环形结构的同轴度公差，同轴度公差需控制在0.03mm以内，避免装配后出现阀杆与端盖中心孔不同心、运动卡滞的问题。同时需要预留密封件的安装避让空间，在环槽的外侧设计15度的导入倒角，方便密封件装配时顺利滑入槽内，不会被锐边切损。
