可调节支撑式支架雪橇结构设计

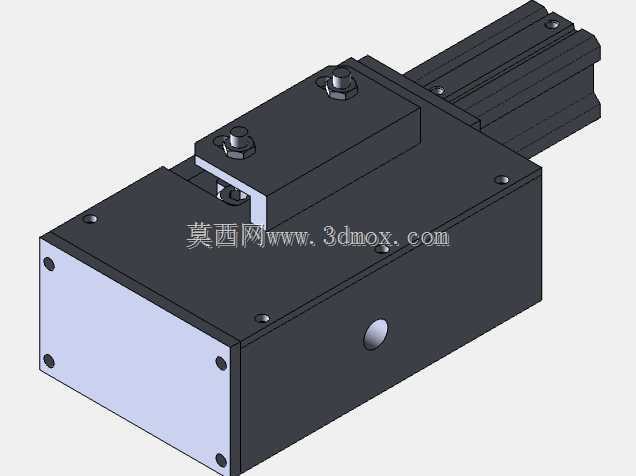

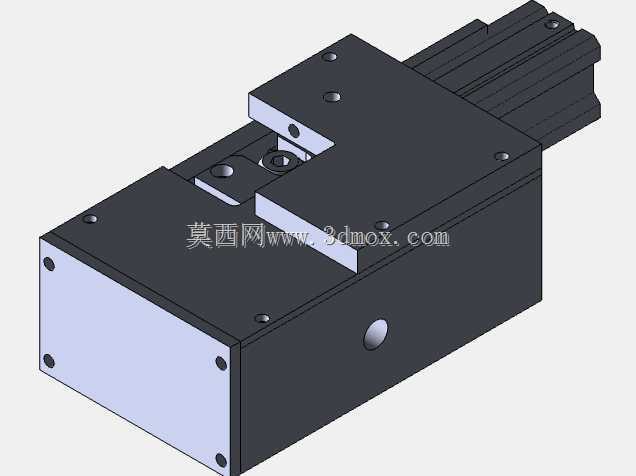

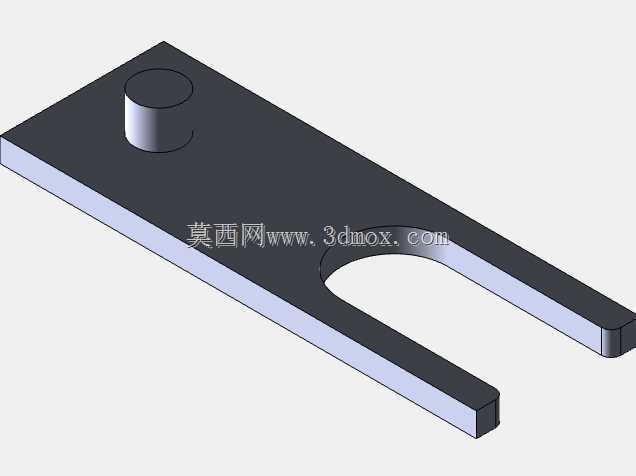

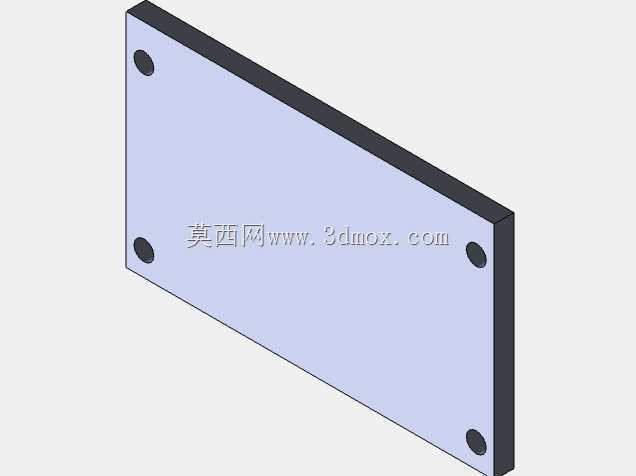

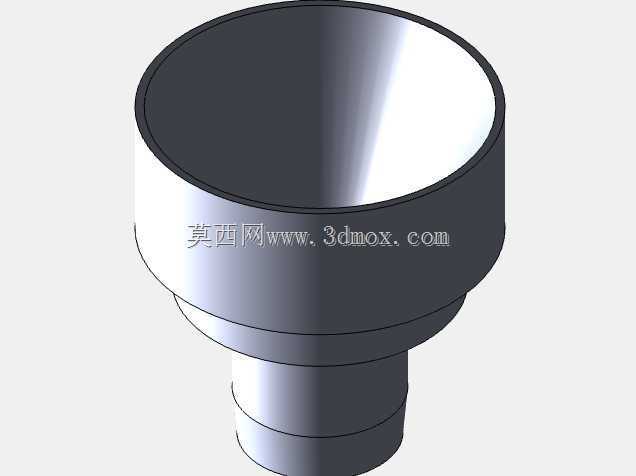

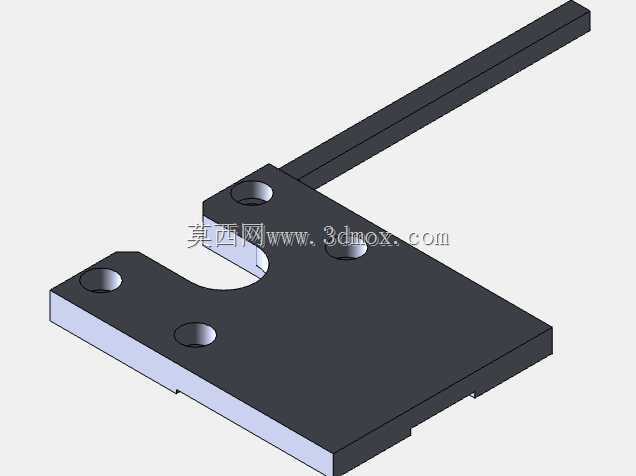

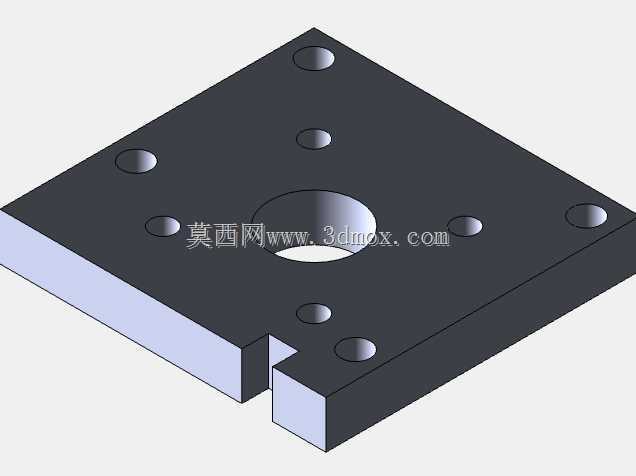

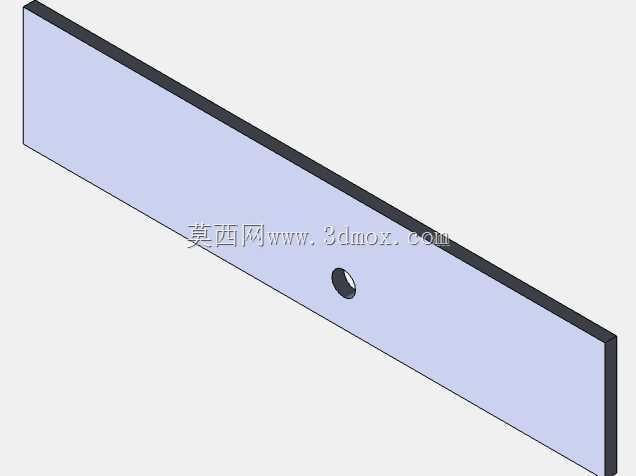

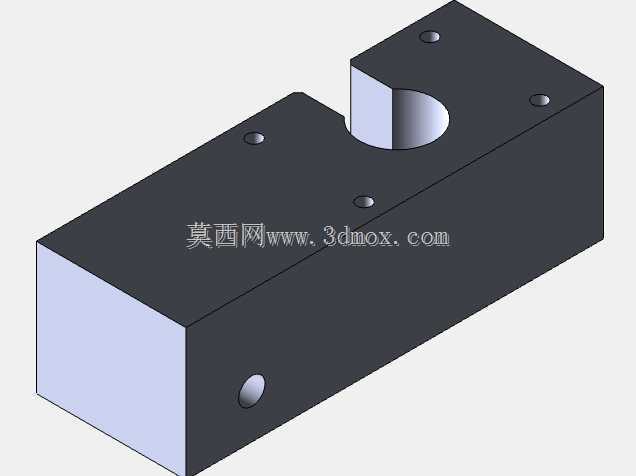

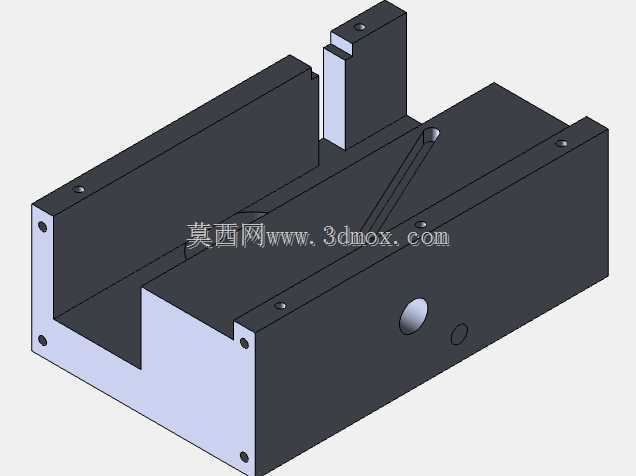

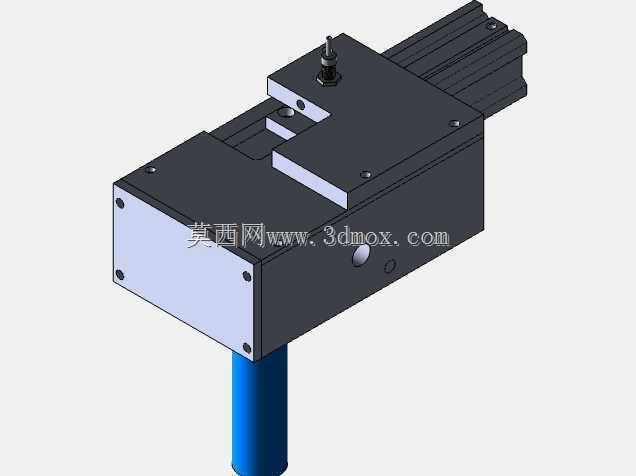

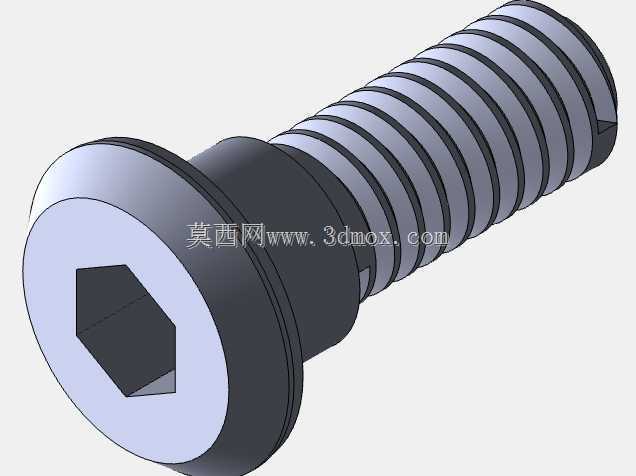

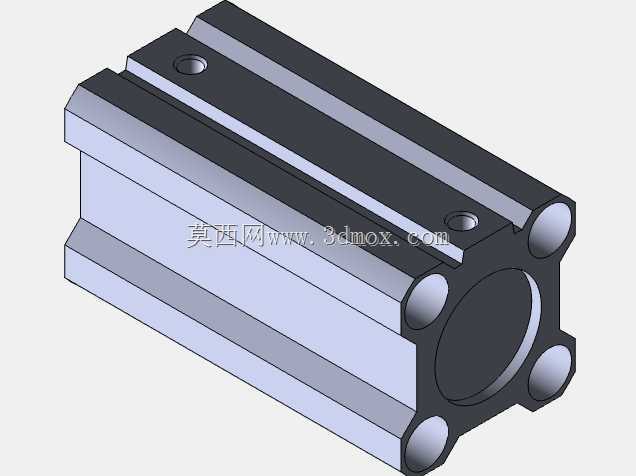

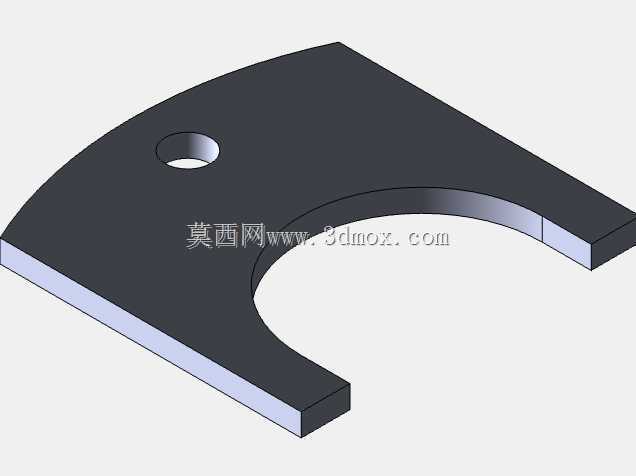

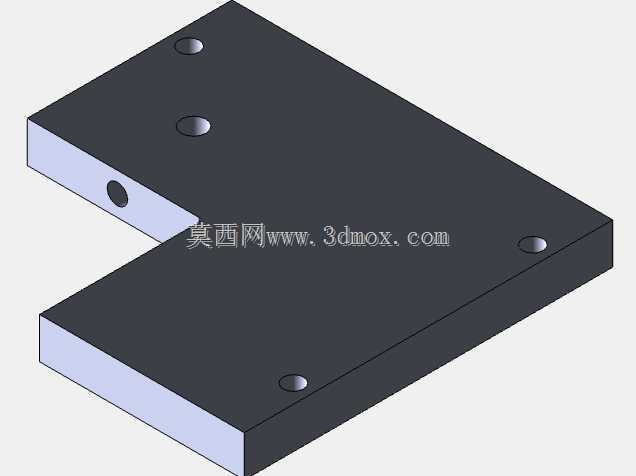

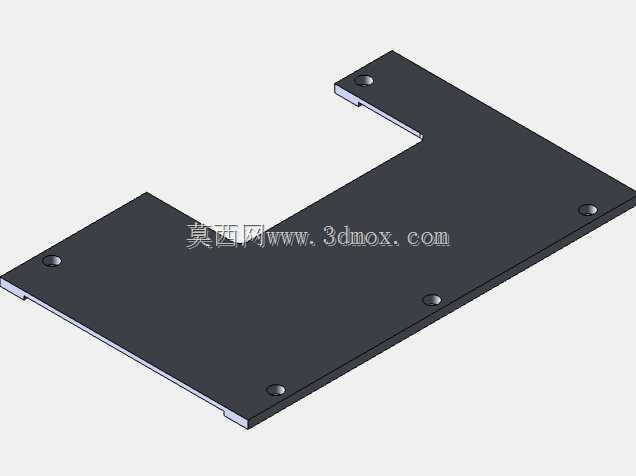

　　这款支架雪橇结构，核心定位是为各类需要沿线性路径滑动、同时需要稳定竖向支撑的工装或工件提供可靠的承载基础，在电子产线接驳工位、小型装配工作站、检测工位的工件移位场景中十分常用，能够替代传统固定支撑无法适配工位间滑动移位的痛点，避免工件在工位转移过程中需要反复拆装支撑的冗余操作。从结构设计逻辑来看，整体采用分体式模块化布局，上部的滑动座直接适配标准工业铝型材导轨的安装槽，不需要额外加工转接板就可以直接卡入导轨完成滑动副的装配，滑动座上预留的锁紧螺钉可以在滑动到指定位置后快速锁止，防止支撑位置出现偏移。主体承载盒体采用箱式焊接+机加工的结构思路，盒体内部预留了足够的空腔，可以集成小型气动管路或者检测线缆的走线空间，

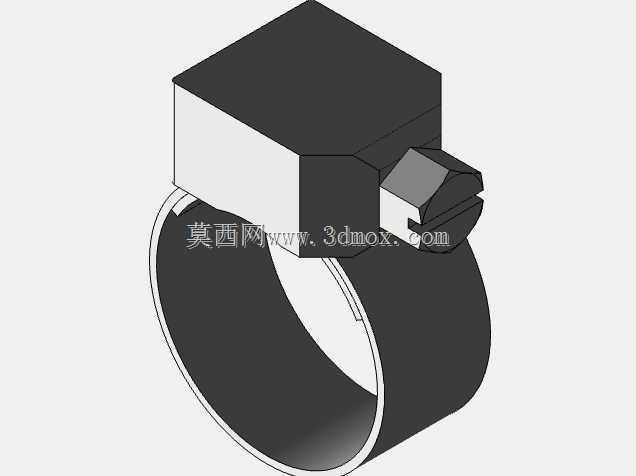

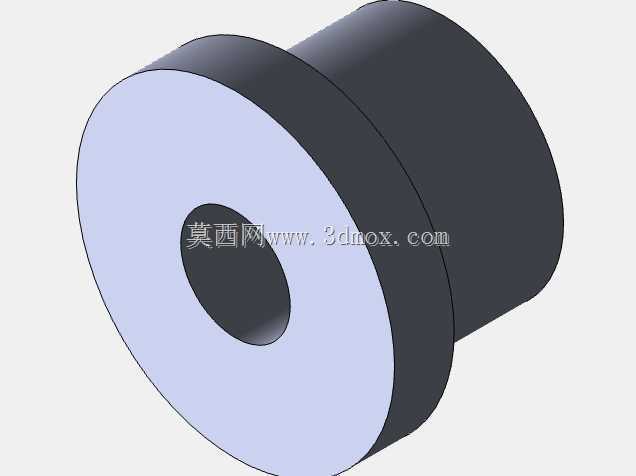

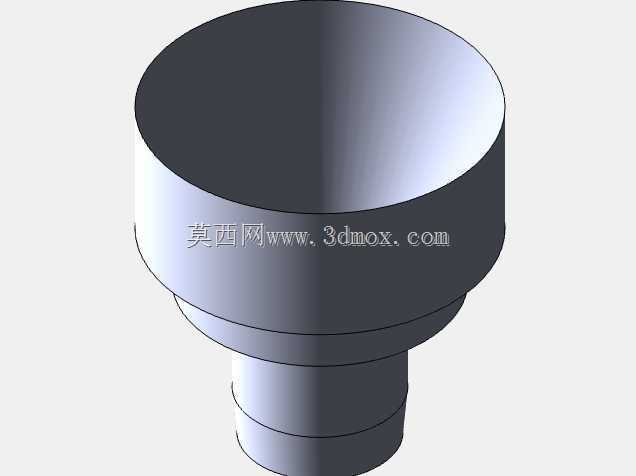

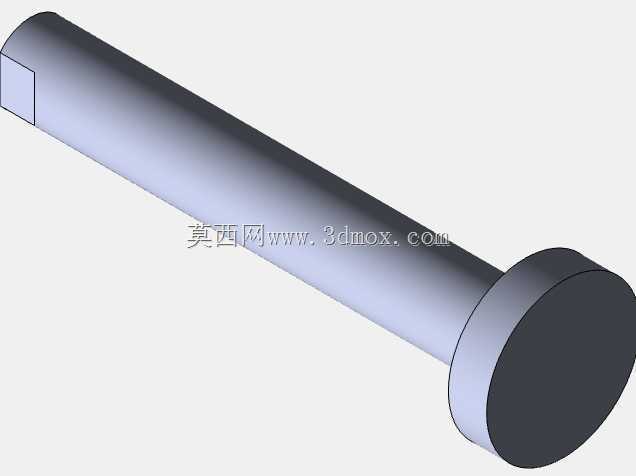

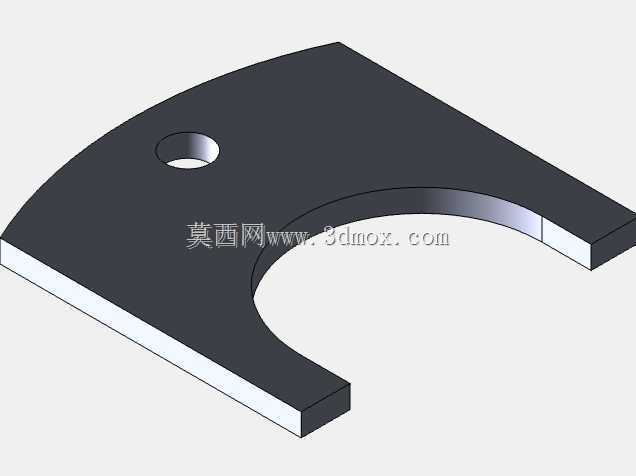

　　避免线缆外露在生产现场被剐蹭损坏，盒体侧面设置的旋钮式调节件，可以根据被支撑工件的实际高度差做±15mm范围内的微调，适配不同批次工件的尺寸公差，不需要额外增加垫片来调整支撑高度。下部的支撑立柱采用标准圆柱光轴结构，安装时可以直接穿过盒体底部的导向孔，配合侧面的顶丝完成固定，立柱的外露长度可以根据现场安装面的高度差灵活裁切，适配不同高度的安装基面，不需要针对不同现场重新设计整个支撑结构。从安装边界来看，上部滑动座适配的是市面上通用的20系列铝型材导轨，导轨配合面的公差控制在H7级别，滑动过程中不会出现卡滞或者旷量过大的问题，整体结构的横向宽度控制在120mm以内，在密集排布的多工位产线上不会和相邻工位的支撑结构产生干涉，

　　竖向承载能力可以达到50kg，完全覆盖小型电子工件、工装治具的支撑需求。在实际使用过程中，这种支架雪橇可以单组使用支撑小型工件，也可以多组并排同步使用支撑长度较大的条形工件，滑动过程中支撑面始终保持水平，不会因为滑动副的间隙导致工件倾斜，盒体前端的定位销孔可以和工位上的定位销配合，到达指定工位后完成精准定位，重复定位精度可以控制在0.1mm以内，满足一般装配、检测工位的精度要求。设计时特意将所有的锁紧、调节操作件都设置在结构的外侧，操作人员不需要探身到设备内部就可以完成锁紧、高度调节的操作，降低现场调试的操作难度，所有外露的金属边角都做了倒角处理，避免调试过程中划伤操作人员或者工件表面。
