德卡A?ucar牵引式甘蔗种植作业机三维设计

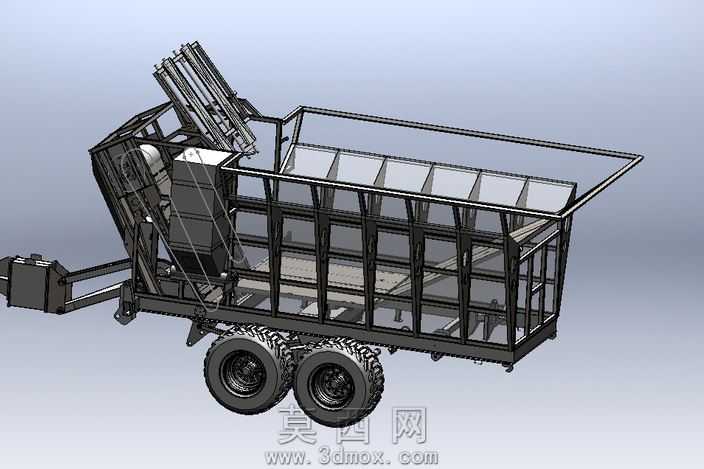

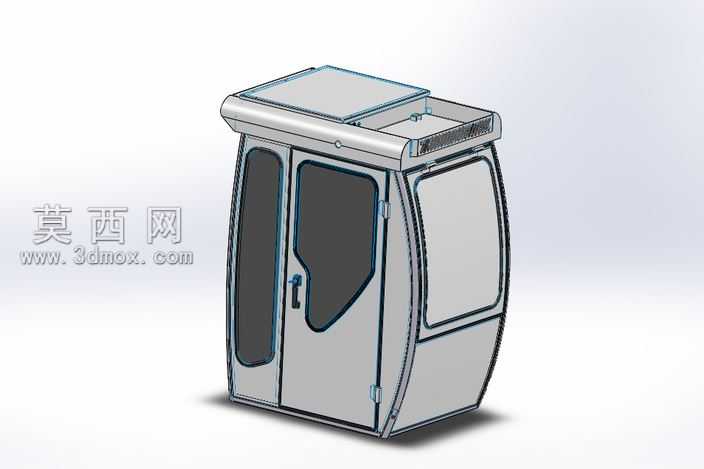

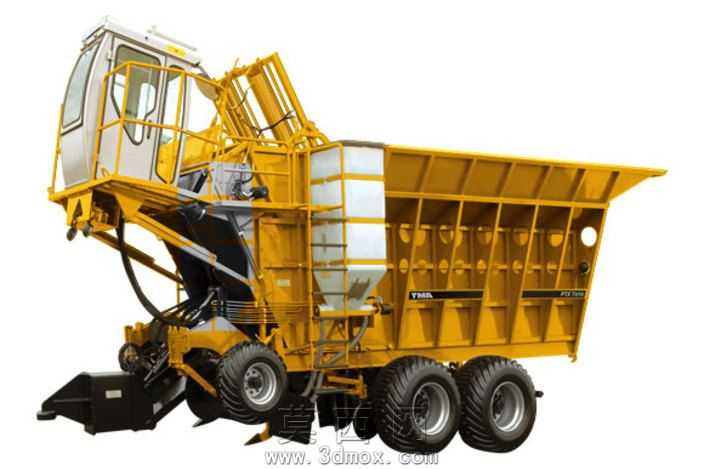

本作品为牵引式甘蔗种植作业机械的三维建模设计，建模过程中严格参照真实农用种植设备的结构比例进行尺寸校准，首先通过基础几何体搭建整机的框架轮廓，依次划分出驾驶操控舱、物料储料仓、开沟作业机构、覆土压实组件、行走轮组五大核心功能模块，再对每个模块的细节结构进行精细化建模处理。驾驶舱部分采用曲面建模方式还原舱体的弧形挡风玻璃、防护栏架、舱门开合结构，对舱内的操控台轮廓、座椅支撑结构做了简化但符合真实布局的建模，材质上为舱体赋予哑光工程塑料与金属框架的复合材质，玻璃部分添加半透明带轻微反射的材质属性，还原真实驾驶舱的视觉质感。中部的储料仓采用钣金焊接结构的建模逻辑，还原料仓内部的分隔挡板、外侧的加强筋结构、料仓底部的物料输送通道，材质上赋予耐磨损的黄色工业漆金属材质，对料仓侧面的标识区域做了贴图贴合处理，还原真实设备的外观标识细节。行走轮组部分按照重载农机的轮胎结构建模，还原轮胎的深沟壑防滑纹理、多组并排承重轮的布局、轮毂的金属螺栓固定结构，轮胎部分赋予高耐磨橡胶材质，轮毂赋予深灰色金属材质，同时对轮组的悬挂支撑结构做了装配关系的还原，确保轮组与车架的连接结构符合机械设计逻辑。前端的作业机构部分，依次建模开沟犁、导种通道、药剂喷施管路、覆土压轮组件，还原各部件之间的传动连接结构，对液压输送管路做了管线排布的建模，还原液压驱动物料输送的结构逻辑。渲染阶段采用工业产品展示的布光方案，主光源模拟户外自然光的照射角度，搭配辅助补光消除结构暗部的死黑区域，添加柔和的环境反射提升金属材质的真实感，对整机的结构装配关系做了干涉检查，确保各活动部件之间不存在结构冲突，整体模型完整还原了该型种植机可一次性完成开沟、播种、施药、覆土多道工序的功能结构特征，清晰展现了200马力以上拖拉机牵引作业的农机设备的结构设计特点。
