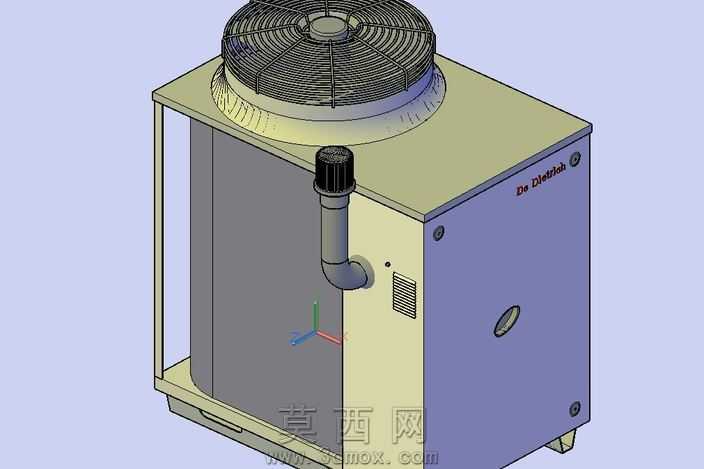

德地氏PGA38商用采暖供热机组三维模型

本模型为德地氏PGA38系列商用采暖供热机组的三维设计成果，建模过程严格参考实体设备的真实尺寸比例，在三维建模环境中完成全结构的1:1复刻，整体采用模块化的建模思路，将机组拆解为顶置轴流散热风机、立式箱体主体、侧置管路接口、底部承托底座四大核心模块逐一搭建。建模阶段优先还原设备的结构逻辑：顶部的轴流风机部分，单独构建了风机防护网的经纬交错格栅结构，精准还原防护网的圆弧收边与中心固定端盖造型，风机下部的导风罩采用平滑曲面建模，还原实体设备的导风弧面过渡，保证气流导向结构的形态准确性。箱体主体部分采用多实体建模方式区分不同功能面板，正面与侧面的钣金外壳分别赋予不同的材质属性，其中侧面板还原了设备品牌标识的印刷位置、圆形观察窗、格栅式通风口的细节结构，管路接口部分单独构建了弯头管路、顶部阀门手轮的造型，还原管路的弯折角度与连接结构，底部承托底座还原了支撑脚、底部接水盘的结构细节，同时保留了设备侧面的吊装、固定点位结构。材质渲染阶段针对不同部件匹配对应材质属性：风机防护网采用黑色金属网格材质，还原金属丝网的通透质感与哑光黑的表面处理效果；导风罩与顶部面板采用浅橄榄绿的钣金烤漆材质，调整材质的反光度与粗糙度参数，还原商用设备钣金外壳的半哑光烤漆质感；箱体主面板采用灰蓝色哑光烤漆材质，与浅色系面板形成视觉区分，还原实体设备的分色设计；管路部分采用银灰色金属材质，阀门手轮采用黑色硬质塑料材质，底座部分采用深灰色承重金属材质，所有材质的光影反射参数均经过调试，在渲染视角下能够清晰呈现不同部件的材质差异与结构边界。结构设计上完整还原了风冷式采暖机组的布局逻辑，顶置风机的排风方向、侧置管路的接驳位置、箱体表面的操作与观察点位均与实体设备保持一致，模型的装配关系清晰，各部件之间的拼接缝隙、连接点位均做了细节处理，避免出现结构穿模、比例失调的问题，整体模型结构完整，细节还原度高，可用于暖通设备方案展示、商用供热系统布局演示、产品结构教学等场景。
