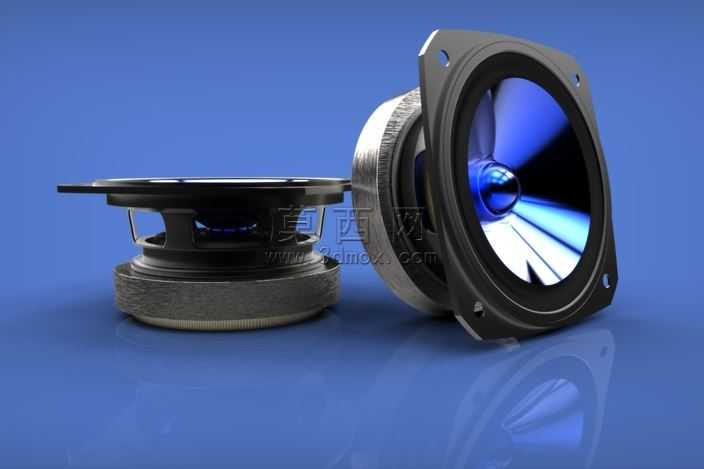

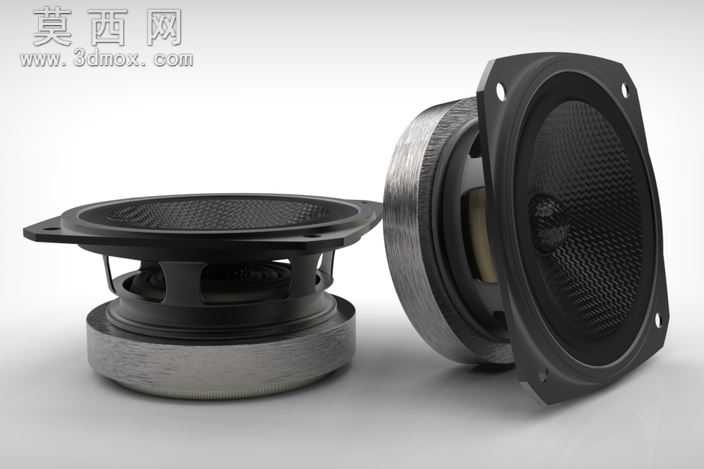

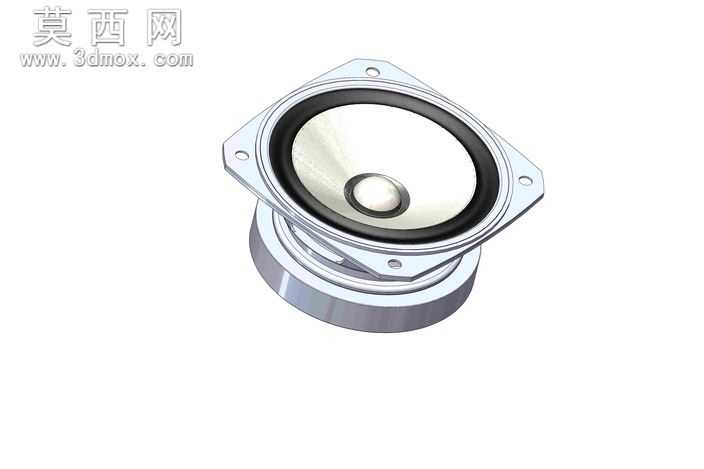

FostexFe126e全频扬声器单元三维建模

本模型为FostexFe126e全频扬声器单元的三维数字化建模成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了该款经典全频喇叭的全部结构特征。建模初期先梳理扬声器的整体结构逻辑，将其拆分为方形安装法兰盘、振膜折环、纸质音盆、中心防尘帽、磁路底座、接线端子等独立结构模块，采用参数化建模方式逐一构建各部件的基础轮廓，针对方形法兰盘上的四个安装定位孔，精准还原其倒角、孔位间距与沉台结构，保证安装匹配度与实物完全一致。在曲面建模环节，重点处理音盆的锥面弧度与折环的环形曲面过渡，通过曲率连续的曲面搭建方式，还原折环的半圆弧度结构与音盆从中心到边缘的厚度渐变特征，中心防尘帽的球面弧度与音盆中心的衔接位置做了平滑过渡处理，避免出现曲面断层与棱角瑕疵。磁路底座部分还原了圆柱形磁钢的层级结构，包括T铁、华司与磁钢的堆叠装配关系，底座边缘的冲压折边、接线端子的凸起结构都做了精细化建模，还原实物的冲压金属质感。材质渲染环节，针对不同部件匹配对应材质属性：方形法兰盘与磁路底座赋予哑光镀锌金属材质，还原金属冲压件的细微磨砂质感与弱反光特性；音盆赋予特殊的纤维纸质材质，调整表面粗糙度与漫反射参数，还原纸盆特有的哑光纤维纹理；折环部分赋予橡胶材质，调整弹性质感与半哑光的表面属性；中心防尘帽赋予亮面金属质感，还原铝质防尘帽的高光反射特性。装配阶段严格按照实物的装配层级关系进行部件约束，保证各部件的同轴度与装配间隙符合真实产品的公差要求，法兰盘与磁路底座的衔接位置、折环与音盆的压合位置都做了精准的位置匹配，整体模型无干涉、无破面，可用于电声产品结构演示、音箱箱体适配设计、产品宣传渲染等多种场景，完整呈现了这款经典全频扬声器的外观与结构特征。
