内燃机偏心传动曲柄轴结构三维建模

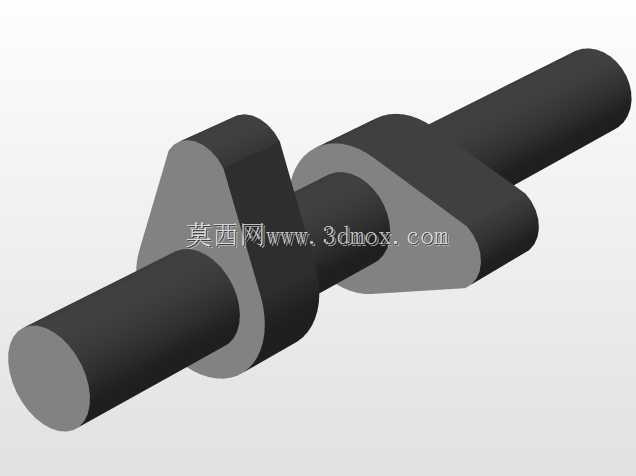

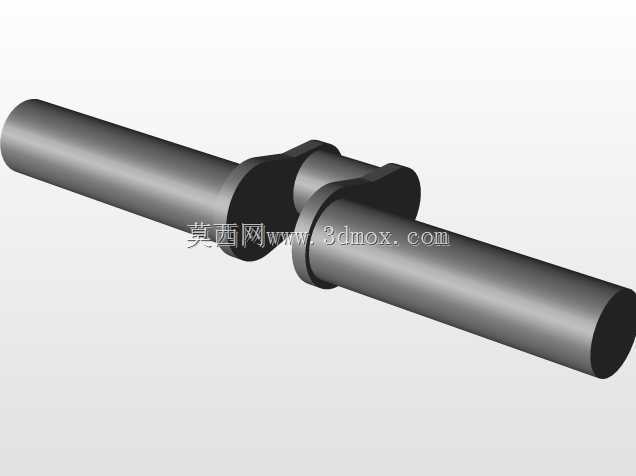

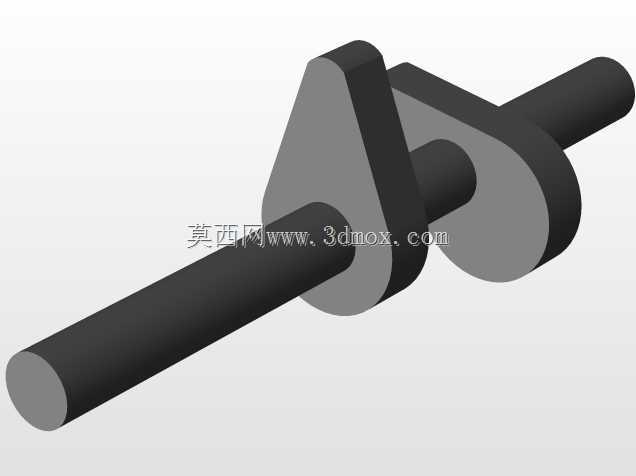

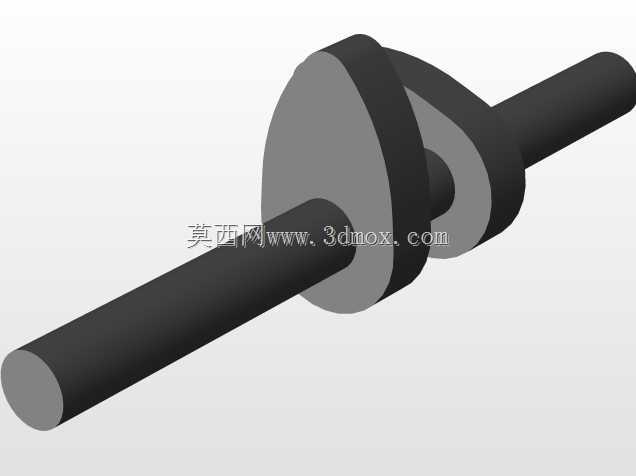

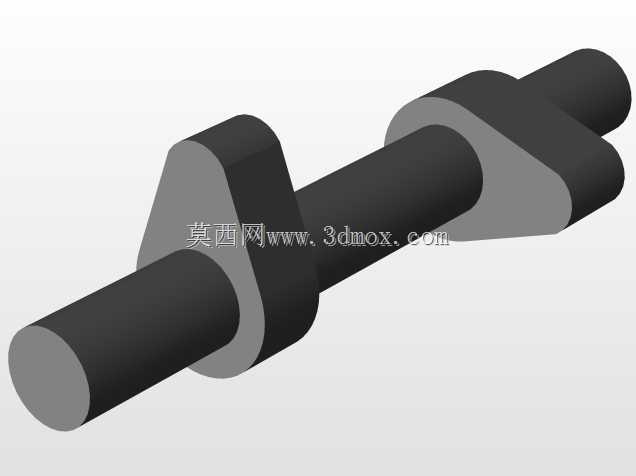

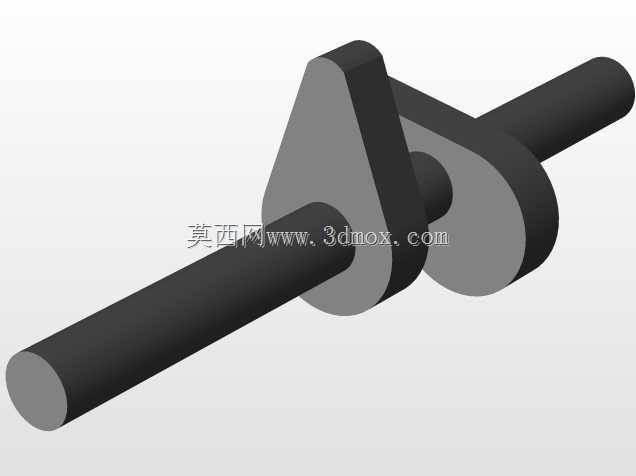

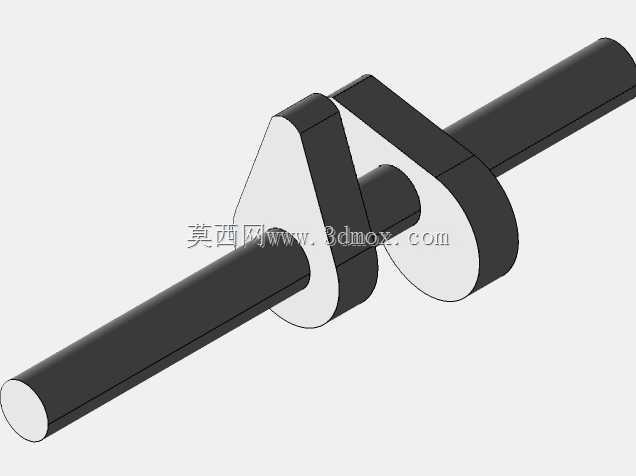

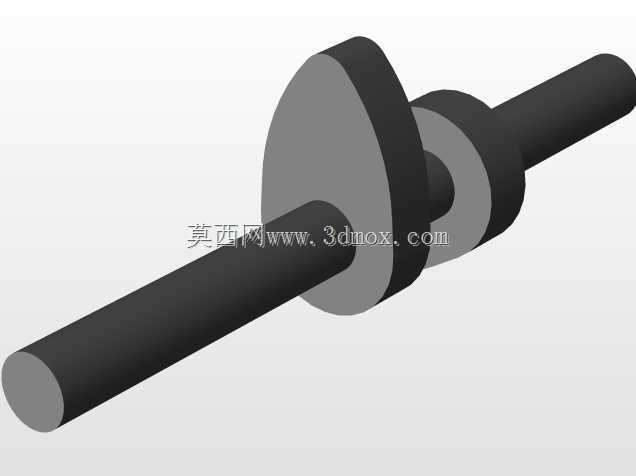

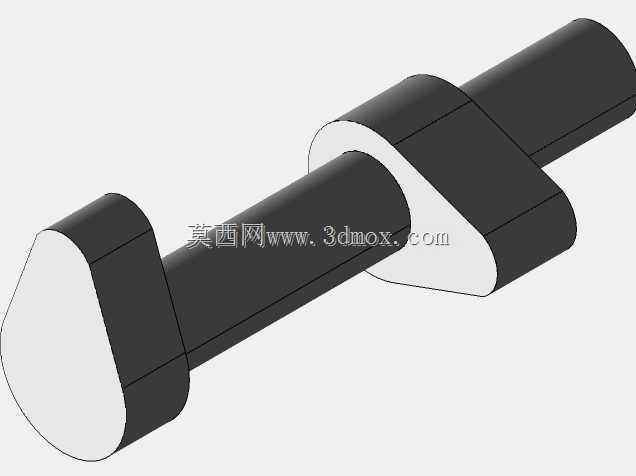

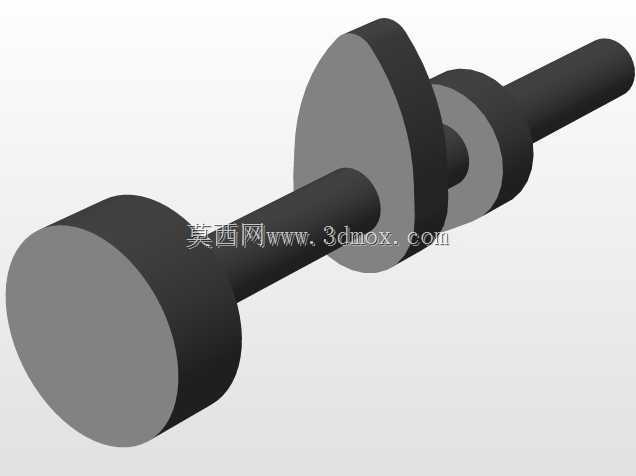

　　作为动力传递路径里的核心受力零件，这类偏心曲柄轴结构常见于小排量通用内燃机的曲柄连杆机构中，承担着把活塞往复直线运动转化为旋转扭矩输出的关键作用，日常在小型通用汽油机、航模动力、便携发电机组这类对结构紧凑度要求较高的动力场景里应用十分广泛。从结构设计逻辑来看，建模时优先保证了两个偏心曲柄销与主轴颈的同轴度公差基准，主轴颈作为整根轴的旋转支撑基准，表面预留了标准轴承安装位的配合公差带，两端轴段的直径尺寸匹配常用深沟球轴承的内圈配合要求，安装时可直接压入对应规格的轴承座孔内，不需要额外加工适配衬套，能有效缩减整机装配的工序步骤。两个偏心配重块的轮廓采用了圆弧过渡的非对称结构，设计时通过质量矩配平抵消活塞连杆组件往复运动产生的一阶惯性力，

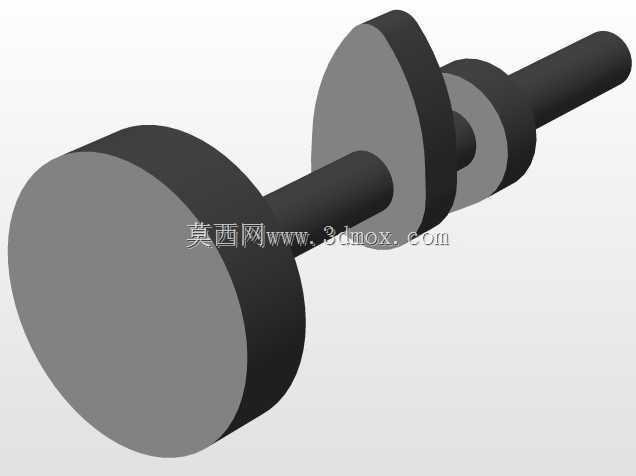

　　降低整机运行时的振动幅值，配重块的外圆直径控制在主轴颈直径的1.8倍区间内，既保证足够的配平质量，又不会在旋转时与曲轴箱内壁发生运动干涉，安装边界上整根轴的轴向总长度适配小型内燃机曲轴箱的内腔宽度，两端伸出轴段分别预留了飞轮安装位、动力输出连接位，可直接通过平键连接对应负载部件。建模过程中对所有轴肩过渡位置都做了圆角处理，避免应力集中导致的轴段疲劳断裂，曲柄销与主轴颈的连接位置采用了大圆弧过渡结构，匹配实际零件加工时的磨削工艺要求，不会出现建模特征与实际加工工艺冲突的问题。偏心距的尺寸严格对应内燃机的活塞行程参数，更换不同偏心距的曲柄轴即可调整整机的排量与输出扭矩特性，这类参数化的建模结构也方便后续做同系列不同排量机型的结构改型，

　　不需要重新搭建整体轴系特征，仅调整偏心距、配重块轮廓参数即可完成改型设计，能大幅缩短同系列产品的研发迭代周期。从实际装配验证角度，模型的所有配合面都预留了合理的装配间隙，主轴颈与轴承、曲柄销与连杆大头的配合尺寸都符合通用机械的公差配合标准，导入装配环境后可直接做运动仿真，验证活塞运动的上止点、下止点位置是否符合设计预期，排查运动过程中是否存在结构干涉问题，为后续的零件加工、整机装配提供准确的三维数据参考。
