蒸汽机十字头传动连接结构

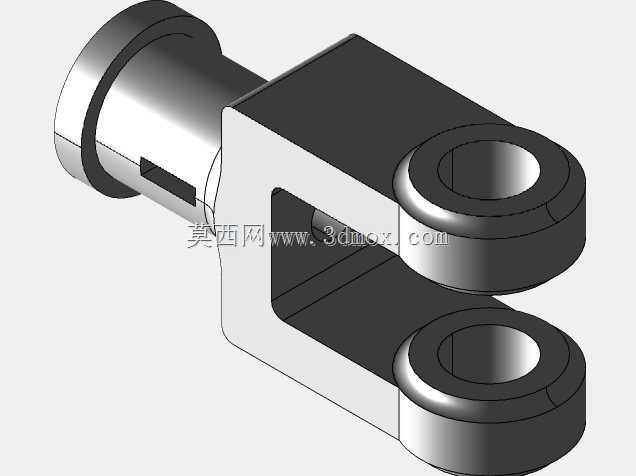

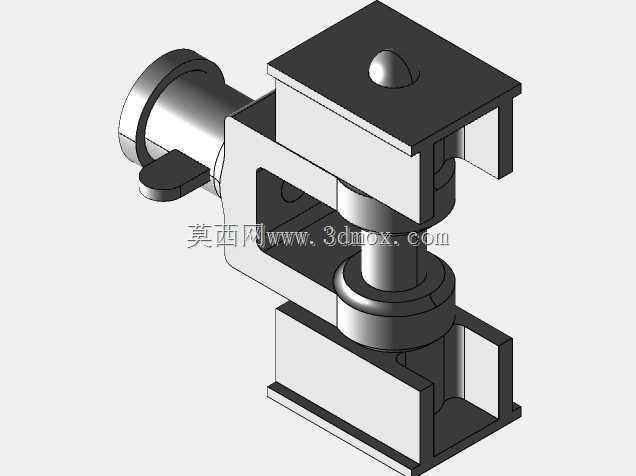

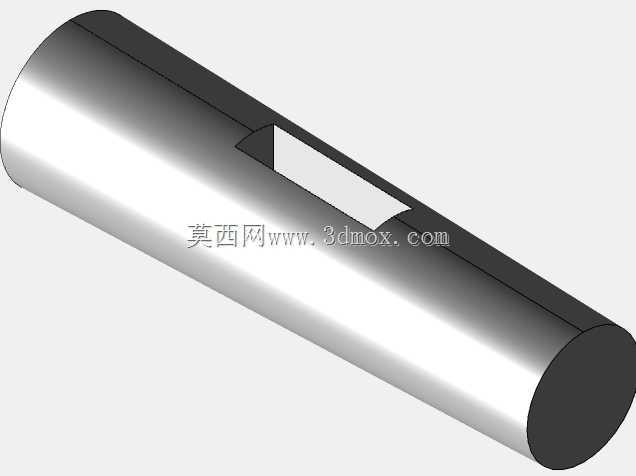

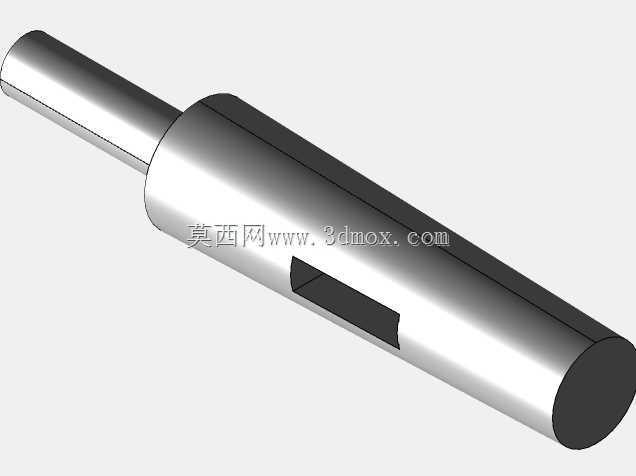

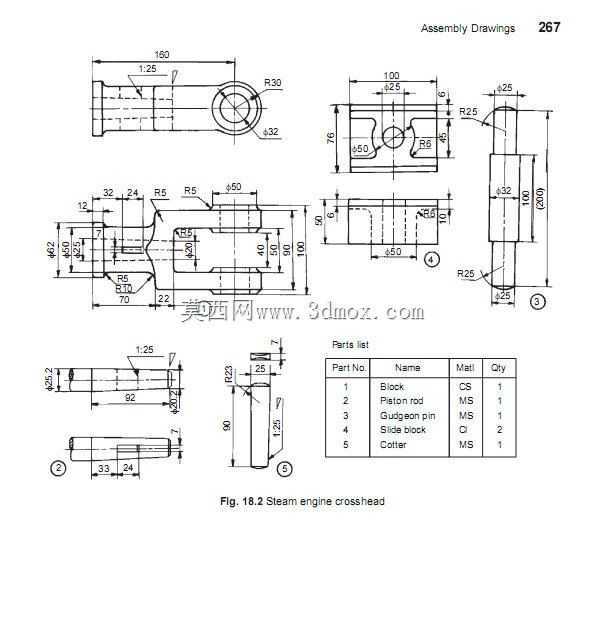

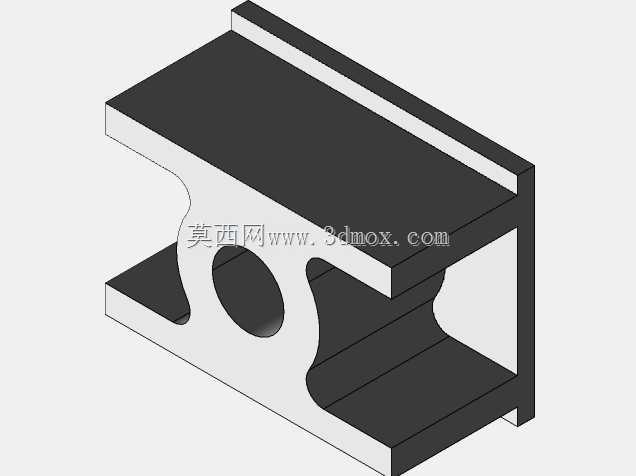

　　在往复式动力机械的传动链路中，十字头是连接活塞与连杆的核心中间部件，承担着将活塞的直线往复运动转化为连杆摆动动作的关键作用，同时承受活塞侧推力与连杆交变载荷的复合作用，其结构合理性直接决定动力传输效率与运动副的磨损寿命。这款十字头结构采用分体式装配设计，主体滑块部分为方正的导向结构，可在配套的十字头滑道内做高精度直线往复运动，滑块顶面设置的定位凸台用于和活塞杆端部实现精准定位配合，保证活塞杆与滑块运动方向的同轴度，避免运动过程中出现偏磨卡滞。滑块与连杆连接的销轴部位采用加厚凸台结构，销轴孔周边做了圆角过渡处理，可有效分散交变载荷作用下的应力集中，降低长期往复运动中销轴孔开裂的风险。从安装边界来看，

　　滑块的导向面尺寸与滑道间隙需控制在合理公差范围内，既要保证运动过程中无卡滞，又要避免间隙过大导致的横向冲击，销轴的直径与连杆小头的衬套孔径需满足过渡配合要求，保证连接刚性的同时预留润滑介质的存储空间。设计过程中优先考虑运动过程中的受力平衡，滑块导向面的长度经过受力核算，可将活塞传递来的侧推力均匀分散到滑道接触面上，降低单位面积的接触压强，减少滑动摩擦带来的磨损。与活塞杆连接的部位采用轴向定位结构，可承受活塞往复运动过程中的交变拉压载荷，避免连接松动导致的运动精度下降。在实际应用场景中，这类十字头结构不仅用于传统蒸汽机的动力传输，在各类往复式压缩机、柱塞泵等需要实现直线往复运动与摆动转换的设备中都有广泛应用，其结构强度、导向精度、

　　配合公差直接影响整套动力机构的运行稳定性。建模过程中对各运动配合面的形位公差做了对应预留，导向面的平面度、销轴孔与导向面的平行度、活塞杆安装孔与导向面的同轴度都按照实际加工要求做了结构还原，可直接用于结构验证、运动仿真以及后续的加工工艺编制，装配时可通过滑块侧面的注油孔向滑动接触面加注润滑脂，形成稳定的油膜降低摩擦损耗，延长部件的维护周期。
