1cc排量微型二冲程动力装置结构

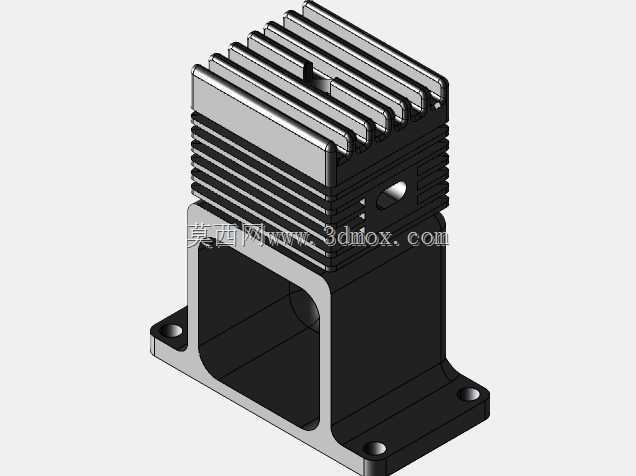

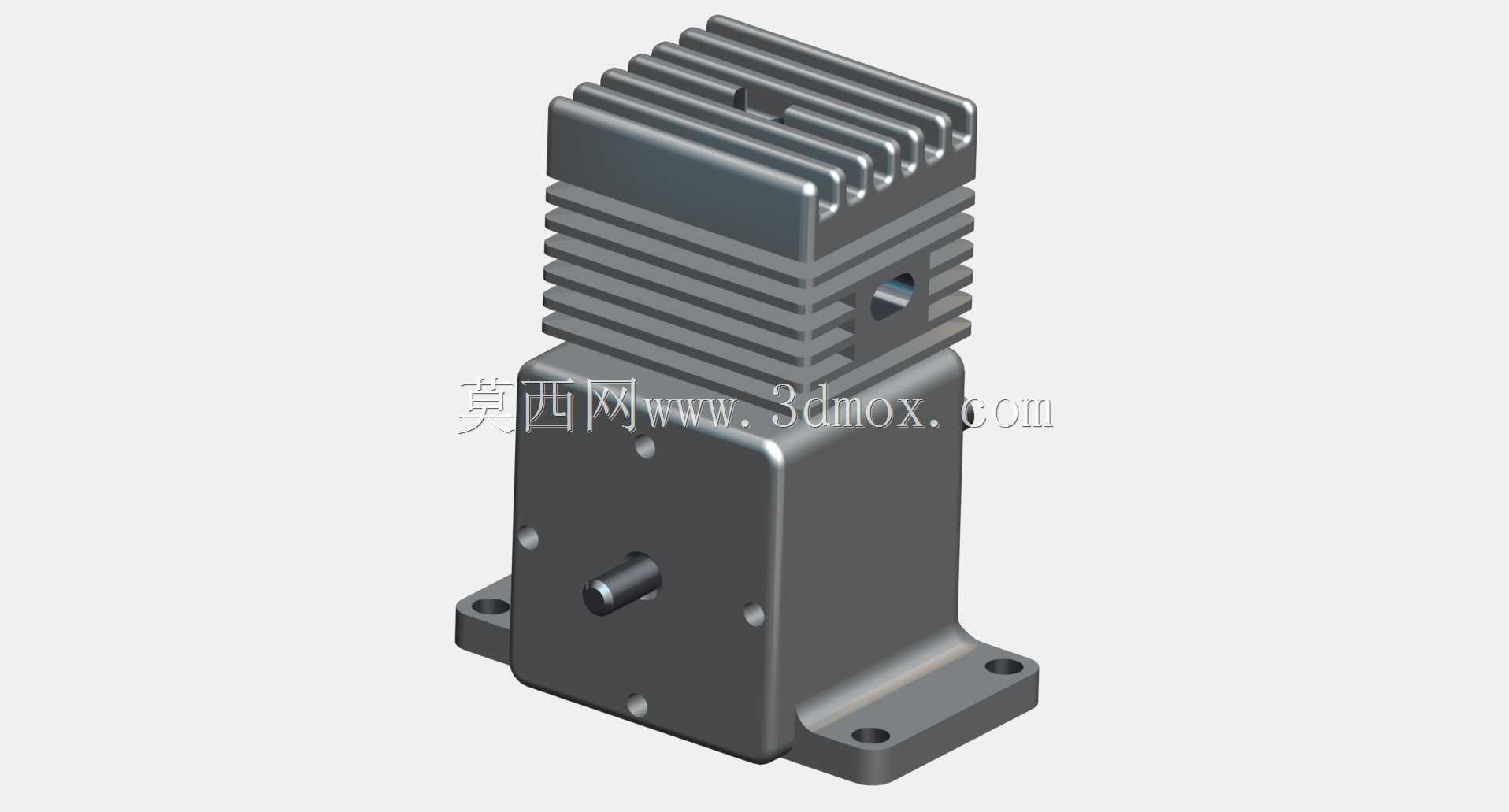

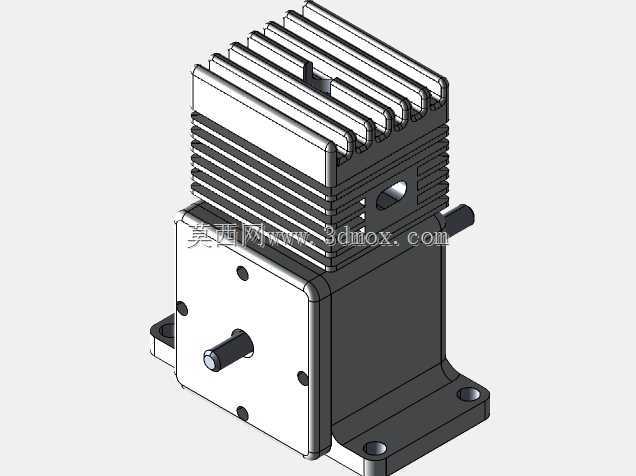

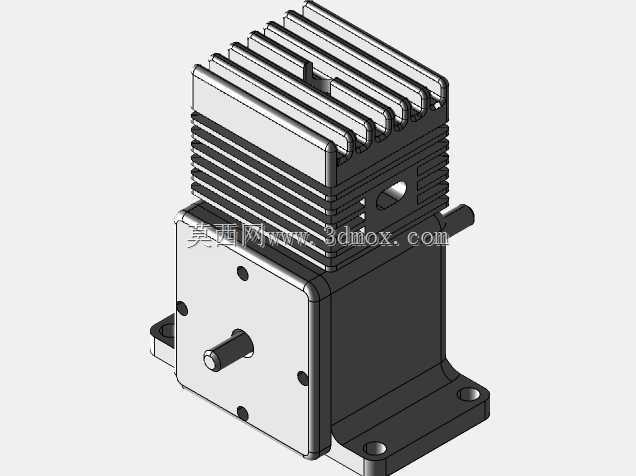

　　这类小排量二冲程动力单元，常应用在微型遥控模型、小型便携动力工具、教学演示实验台这类对动力体积、自重有严苛限制的场景里，相比同排量四冲程结构，它的零件数量更少、功重比更高，能在极小的安装空间内输出满足需求的功率，适配那些不需要长时间持续高负荷运转、追求轻量化布局的小型设备。从结构设计来看，上部的散热鳍片采用等间距平行排布的结构，鳍片厚度与间距经过匹配，在微型动力的热负荷区间内，能依靠自然风冷带走气缸燃烧产生的多余热量，不需要额外加装散热风扇，进一步压缩了整体结构的体积与自重；下部的箱体采用一体化铸铝式的安装基座设计，两侧伸出的带安装孔耳座，预留了标准的螺栓固定点位，安装时可以直接通过螺栓将整个动力单元固定在设备的安装基板上，

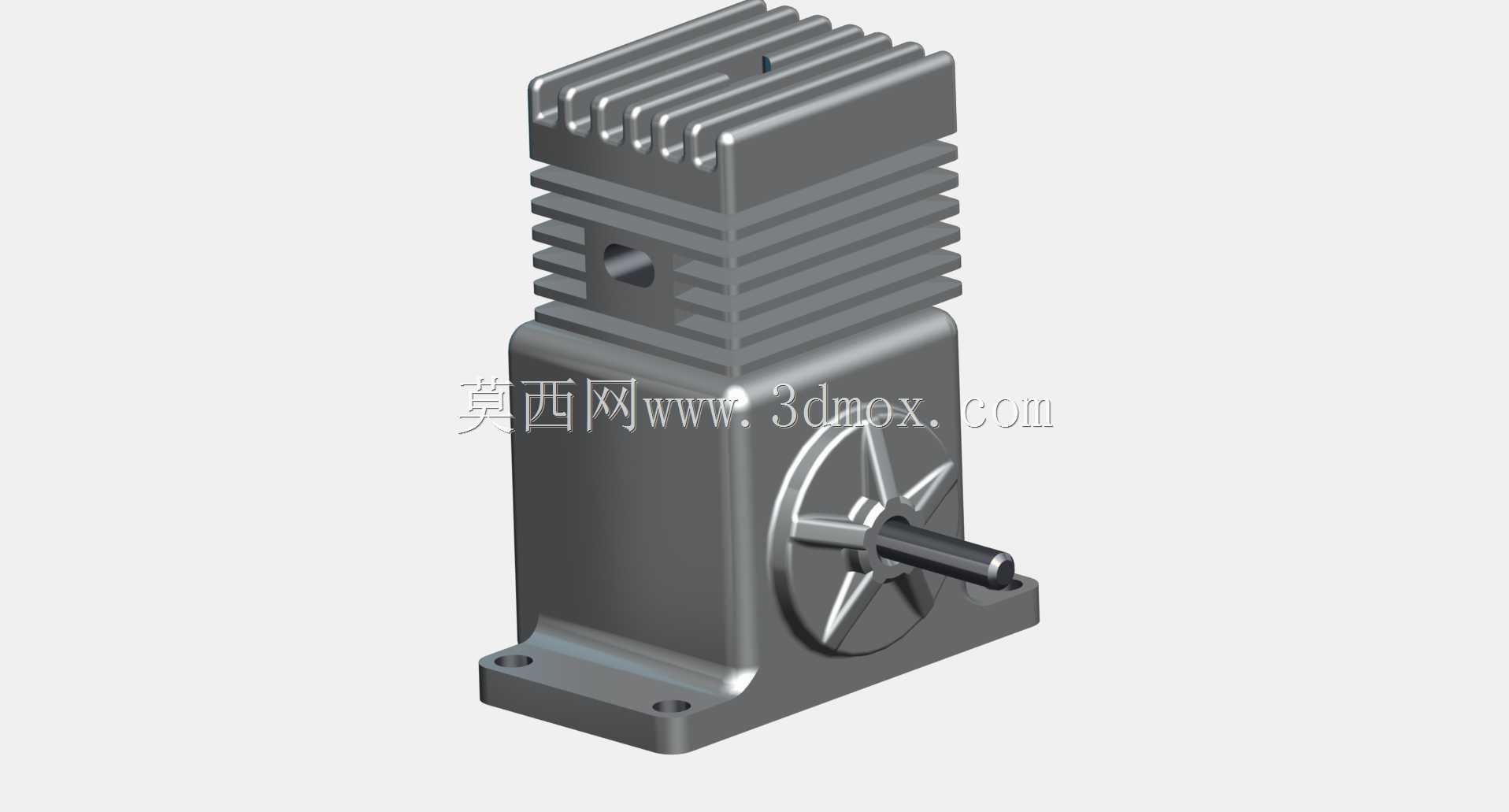

　　不需要额外设计转接支架，降低了配套设备的结构设计复杂度。输出轴从箱体侧部伸出，轴径尺寸适配微型传动系统的连接标准，可以直接对接小型齿轮组、皮带轮或者螺旋桨接口，减少了传动连接的适配工作量。设计这类微型动力结构时，首先要平衡的是散热效率与结构强度的关系，鳍片如果做的过密，虽然理论散热面积更大，但会增加整体重量，同时在微型尺寸下过密的鳍片容易在装配、使用过程中出现磕碰变形，反而影响散热效果；鳍片间距过大则会导致散热面积不足，持续运转时气缸温度过高，出现动力衰减甚至零件烧结的问题。其次要考虑安装边界的兼容性，下部安装耳座的孔位间距、伸出长度，都要匹配常见微型模型、小型动力设备的安装孔位标准，

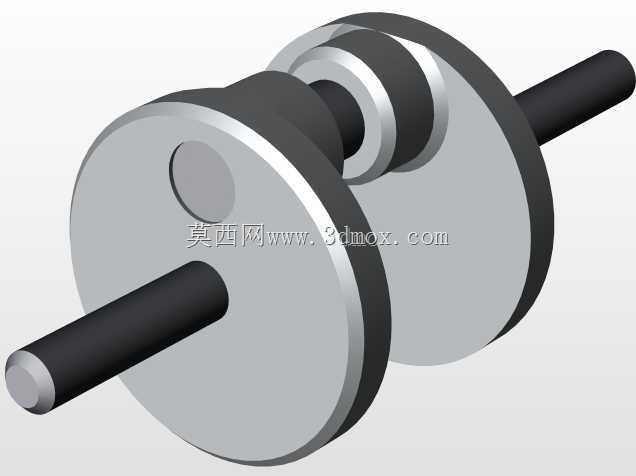

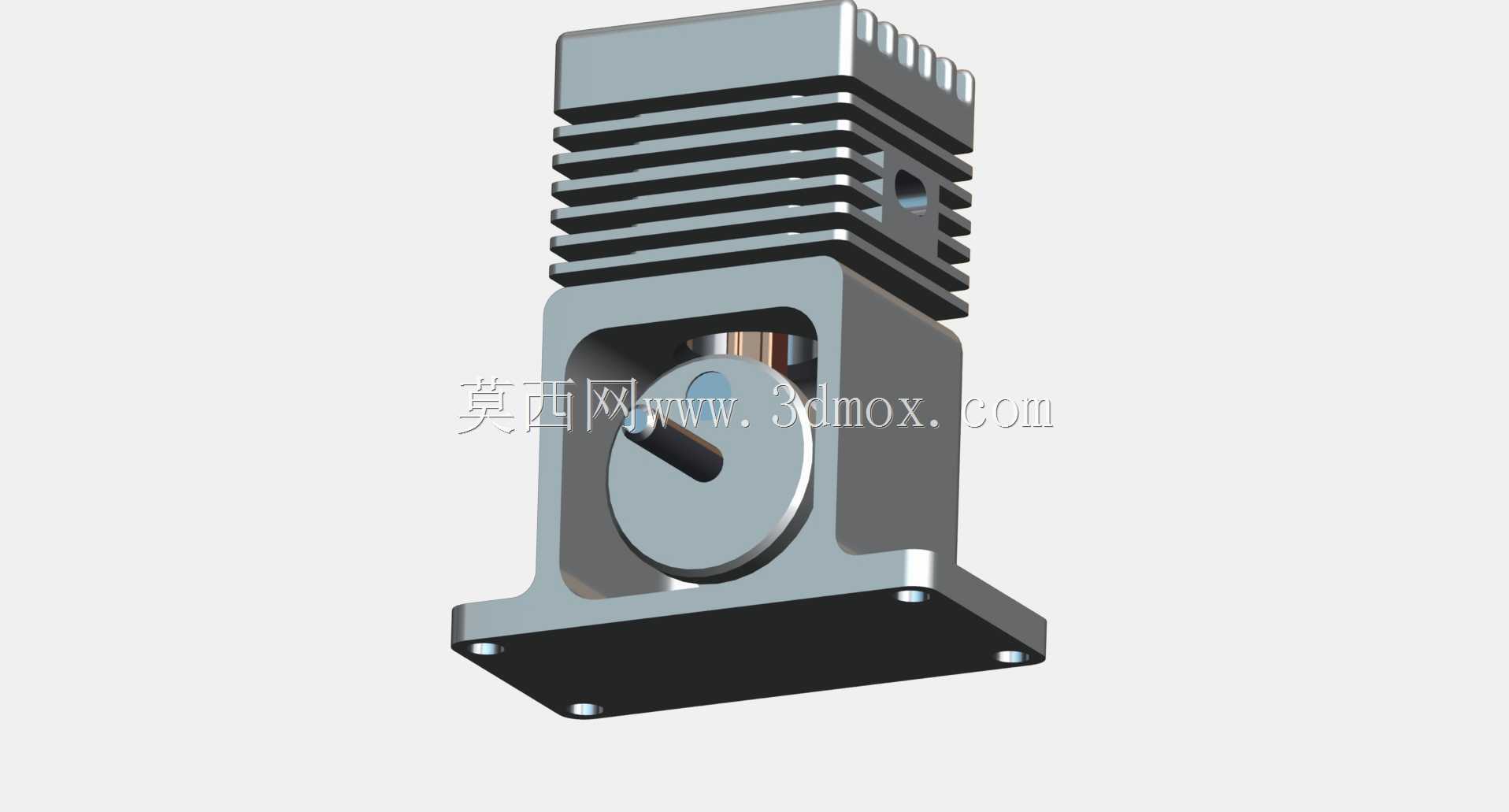

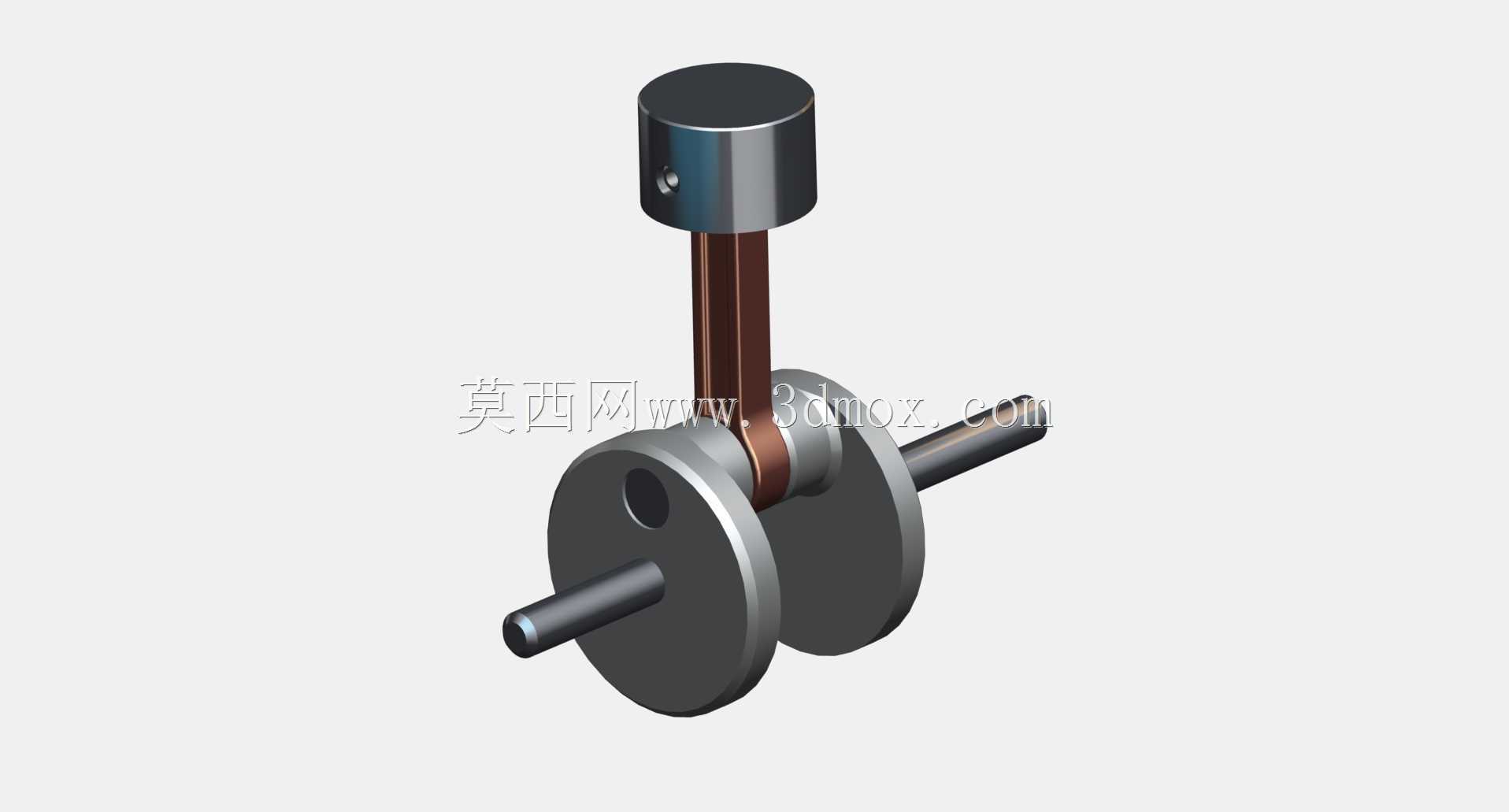

　　让这个动力单元可以直接替换同规格的其他微型动力产品，不需要用户重新修改安装位的结构。箱体部分的内部腔体要预留出曲轴、连杆的运动空间，同时保证腔体的壁厚均匀，避免在压铸成型过程中出现缩孔、壁厚差过大导致的结构强度不足问题；输出轴的伸出长度要控制在合理范围，既保证传动连接件有足够的配合长度，不会出现运转时连接松脱的问题，也不会因为轴伸过长增加整体的轴向尺寸，挤占设备其他部分的布局空间。这类微型二冲程结构的整体外形方正，上部散热段的截面尺寸与下部箱体的截面尺寸做了平滑过渡，没有突兀的外凸结构，在设备内部布局时，可以更好的适配紧凑的安装空间，减少空间浪费。在实际选型适配时，需要注意动力单元的输出轴旋转方向、固定孔位的朝向，要和配套设备的传动路径、安装面方向匹配，避免出现安装干涉、传动反向的问题；同时因为二冲程结构的润滑特性，配套使用时要预留合适的燃油混合比例适配空间，保证运转时内部运动零件能得到充分润滑，延长结构的使用寿命。
