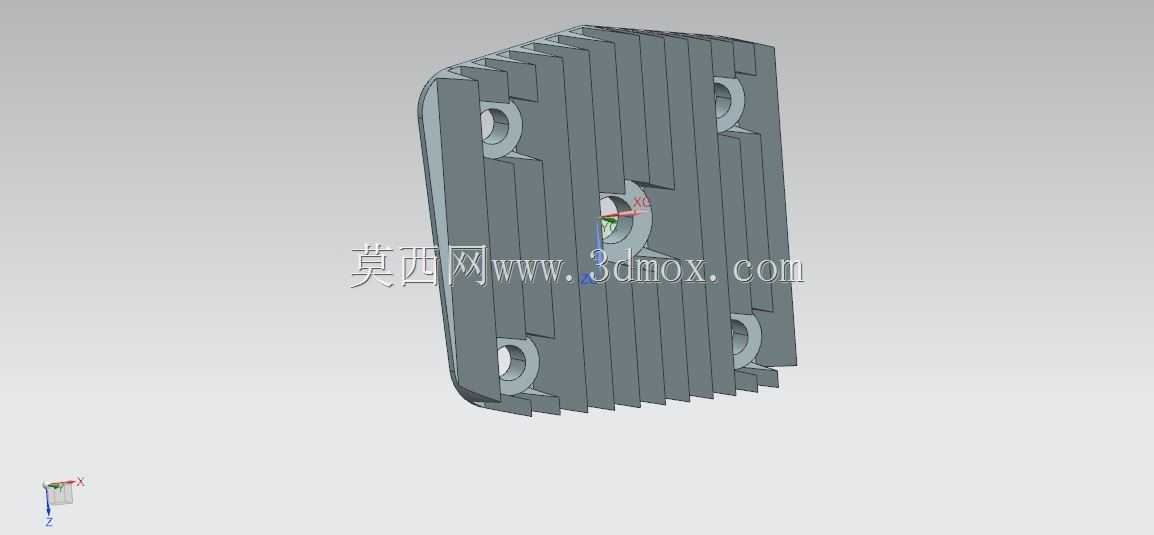

单冲程发动机顶部散热气缸盖结构

　　这款气缸盖作为单冲程发动机的核心顶部构件，直接决定了燃烧室的密封性能与整机热管理效率，在小型通用动力、便携作业设备的动力单元中应用广泛，常见于手持园林工具、小型航模动力、便携发电设备的单冲程发动机配置中。从结构设计来看，主体外侧排布的平行散热鳍片是核心散热结构，鳍片的间距、厚度经过热传导效率测算，在保证结构强度的前提下最大化散热面积，能够将燃烧室做功产生的热量快速传导到空气中，避免缸盖局部过热导致的密封失效、机件变形问题。缸体上预留的四个对称安装孔位，严格匹配单冲程发动机缸体的安装螺柱位置，孔位周边做了局部加厚处理，抵消螺栓锁紧时产生的局部应力，防止长期震动工况下出现缸盖开裂、密封垫压溃的问题。中部预留的腔体结构对应燃烧室与气门、

　　火花塞的安装位置，腔体的轮廓精度直接影响燃烧室压缩比的控制，建模过程中严格匹配缸径、活塞上止点位置的尺寸边界，保证压缩比处于设计区间内，避免出现压缩比过高导致的爆震、或是压缩比不足带来的动力输出下降问题。安装边界设计上，缸盖与缸体贴合的平面做了平面度公差约束，保证金属密封垫能够被均匀压紧，不存在局部间隙导致的漏气、漏油问题；散热鳍片的外轮廓尺寸控制在发动机整体外包络尺寸以内，不会与周边的导风罩、油箱、启动机构产生运动干涉。实际工况中，单冲程发动机的转速普遍偏高，热负荷相比同排量四冲程发动机更大，这款缸盖的散热鳍片走向顺着冷却风的流动方向排布，能够让冷却气流顺着鳍片间隙快速流过，带走更多热量，同时鳍片根部做了圆角过渡，

　　避免应力集中在长期高频震动下出现鳍片断裂的问题。结构设计时还兼顾了轻量化需求，在非受力区域做了局部减薄处理，在保证整体刚性、散热能力不下降的前提下，尽可能降低缸盖自身重量，减少发动机整机的往复震动，提升动力单元的运行稳定性。
