汽车电路插片式叶片保险装置结构设计

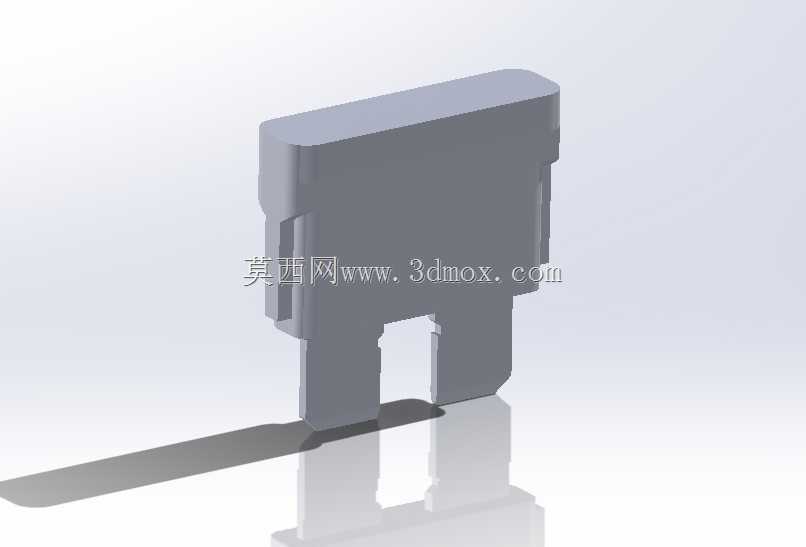

　　在汽车低压电气系统的布线设计里，这类插片式叶片保险是整车线束回路里最基础也最核心的过流保护元件，几乎覆盖从车身控制模块、灯光回路、车载娱乐系统到动力相关低压供电的所有分支回路，是每台量产车型电气盒里的标配部件。不同于早年车用的玻璃管保险丝，这类叶片式结构的设计初衷，首先是解决车载颠簸工况下的接触可靠性问题，两个平行的插脚采用标准化的间距设计，能直接插入保险盒对应的簧片卡槽内，插脚表面做了镀锡处理，既降低接触电阻避免大电流通过时出现接插部位过热，也能抵御车载环境下的潮气、盐雾侵蚀，减少长期使用后的氧化接触不良问题。主体的绝缘外壳采用阻燃PA材质一体注塑成型，外壳的轮廓做了圆弧过渡处理，没有尖锐棱角，既避免装配时划伤线束绝缘层，

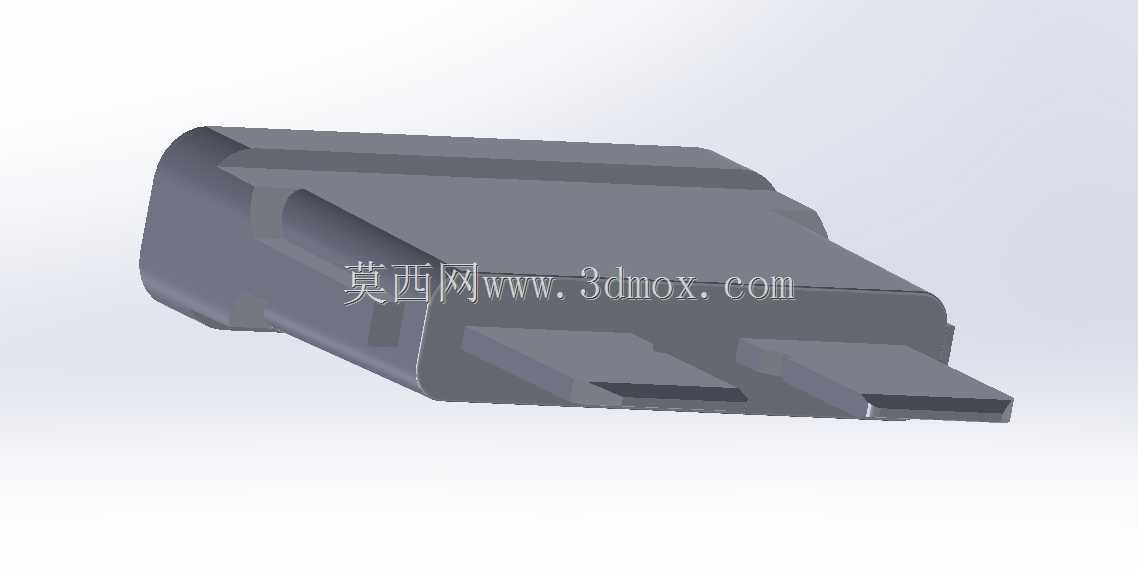

　　也能在保险熔断产生瞬时高温时，阻隔熔融金属飞溅，不会引燃周边的线束与塑料构件。从安装边界来看，这类保险的插脚长度、插脚间距、主体厚度都严格遵循车用保险的通用尺寸规范，不需要额外设计定制化的安装座，直接适配市面上绝大多数乘用车型、商用车型的中央电气保险盒插槽，替换时不需要额外工具，徒手就能完成插拔操作，后期维保的便利性很高。设计时需要重点考量的是熔体部分的结构，两个插脚之间的熔断体采用变截面的锌合金材质，不同额定电流的规格会对应不同的熔体窄颈尺寸，当回路电流超过额定阈值时，窄颈位置会率先发热熔断，在毫秒级时间内切断回路，避免故障电流持续升温烧毁线束甚至引发车辆自燃。外壳上预留的标识区域可以直接激光雕刻额定电流值、分断能力参数，

　　装配到保险盒后能直观识别对应回路的保护规格，不会出现维保时装错保险规格的问题。很多工程师在做整车电气三维布线时，往往会忽略这类小元件的空间占位，实际上保险盒内的保险排布需要预留出手指插拔的操作空间，同时每个保险的周边要和相邻的继电器、汇流排保持足够的电气间隙，这类叶片保险的主体厚度较薄，能在有限的保险盒空间内排布更多回路，适配当前车型电气功能越来越多、保险盒空间却不断压缩的设计趋势。另外插脚的导向斜角设计也很关键，插入时能自动校正微小的对位偏差，不会出现插脚顶弯、装配不到位的问题，不管是生产线的自动化装配，还是后期售后的人工更换，都能保证装配到位率。熔体与插脚的连接采用电阻焊工艺，连接位置的电阻控制在毫欧级，避免正常通流时连接点出现异常发热，整个部件的抗振动性能满足车载ISO16750标准要求，在发动机舱、驾驶舱内的不同安装位置都能稳定工作，不会因为车辆行驶中的持续振动出现松脱、接触不良的故障。
