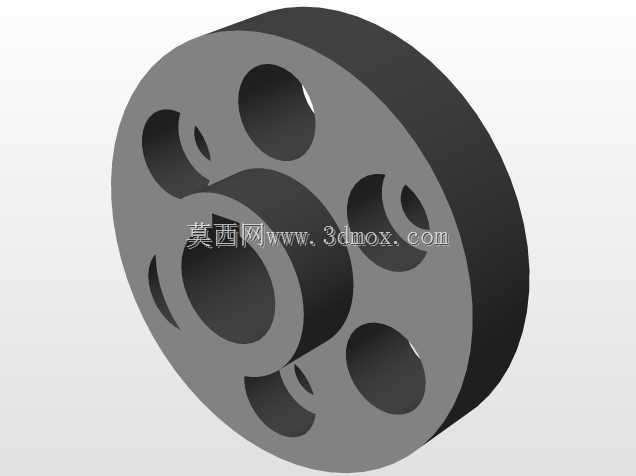

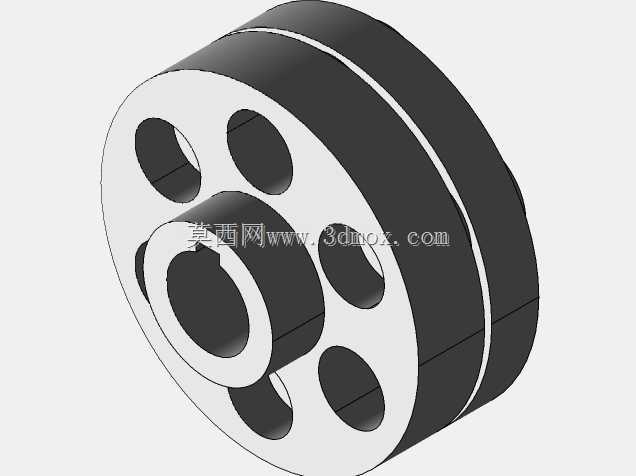

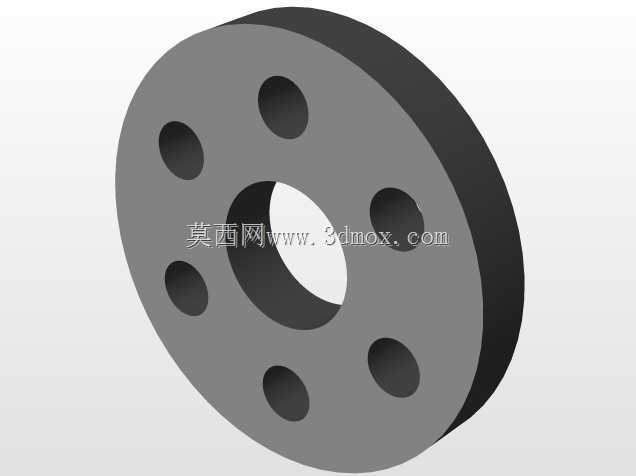

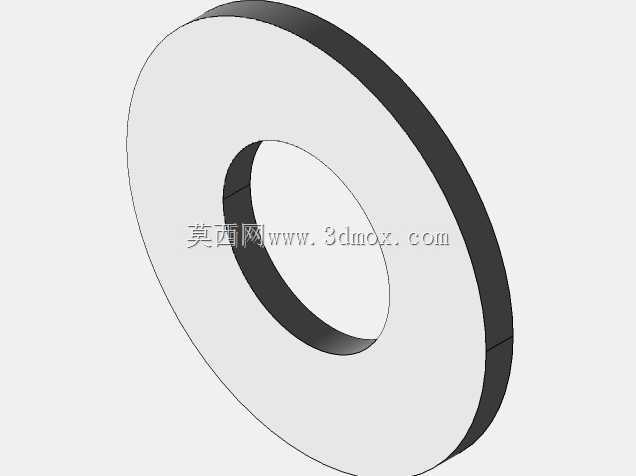

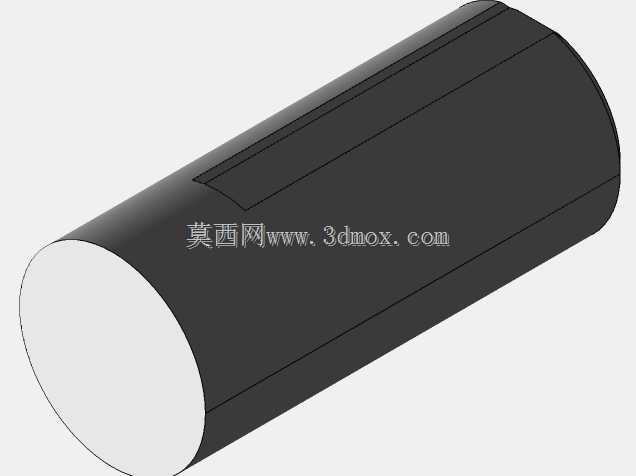

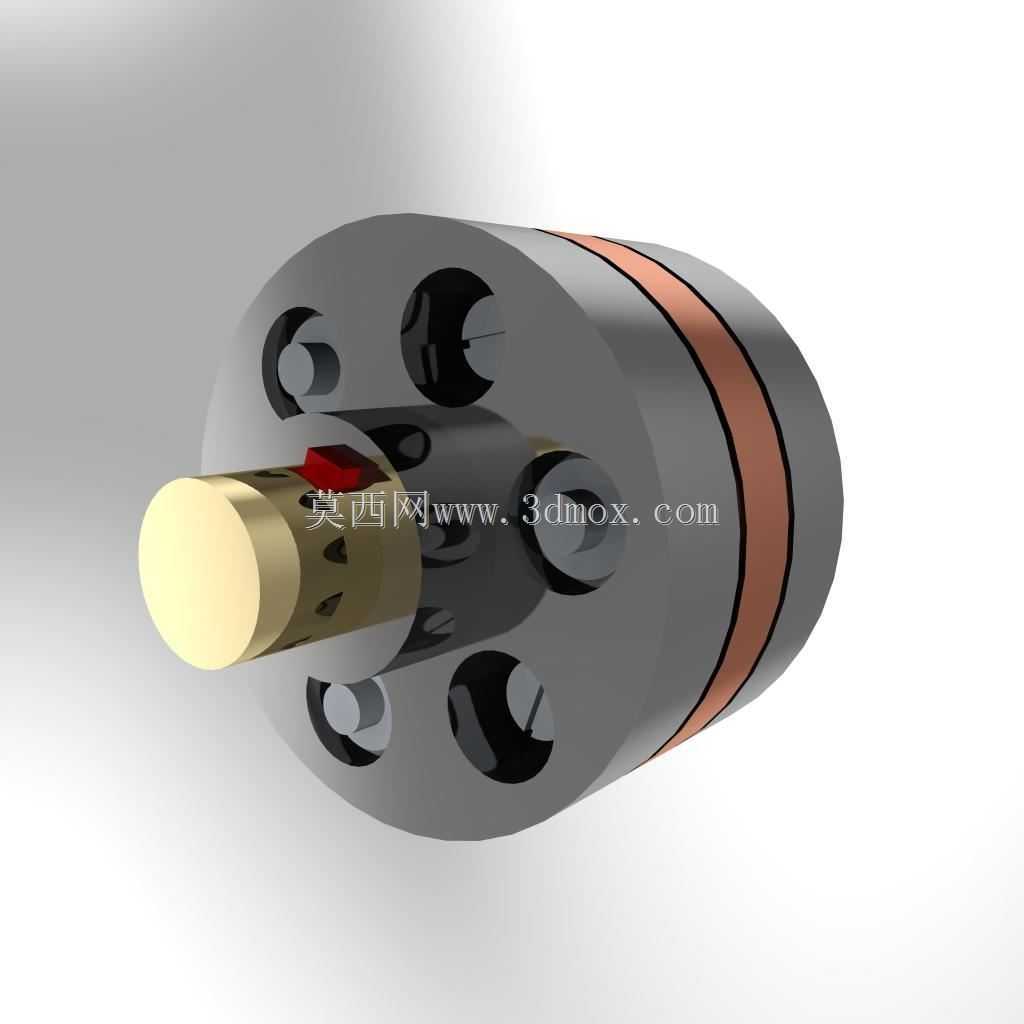

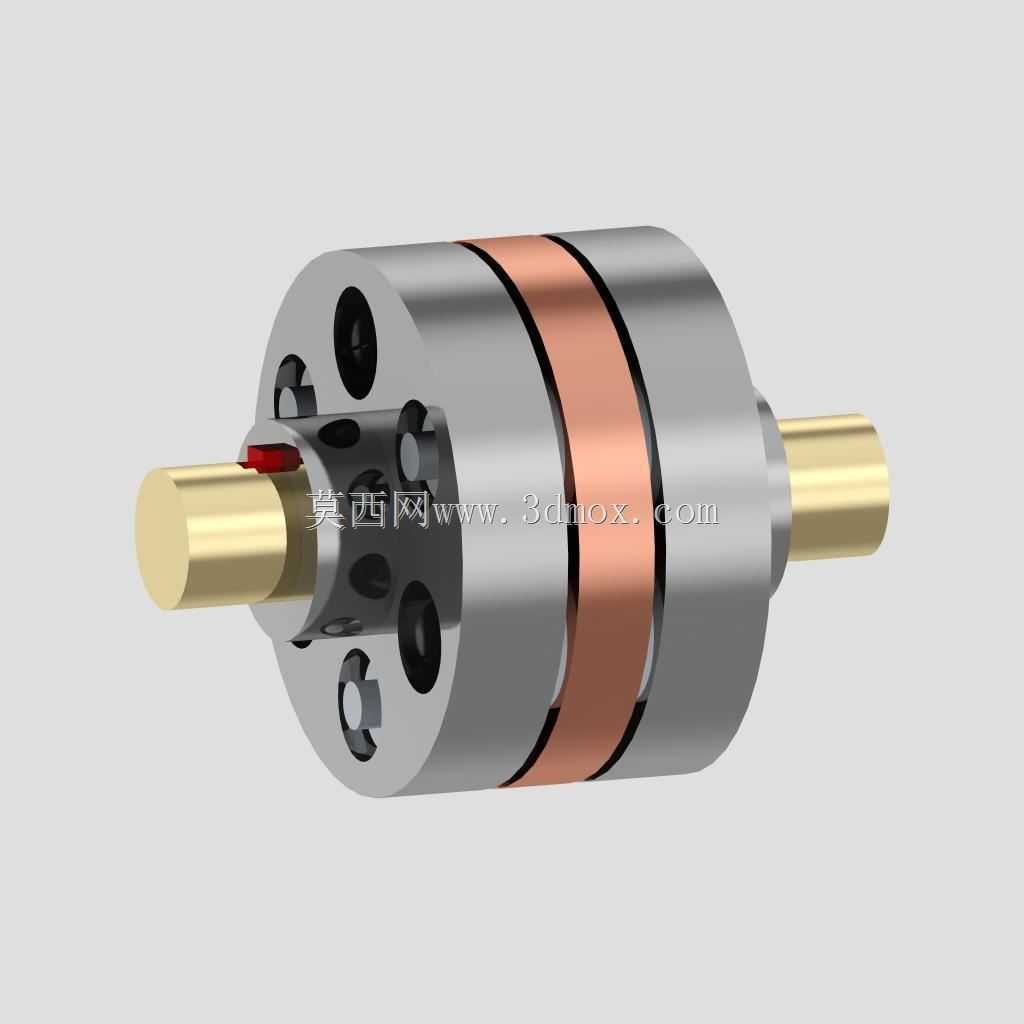

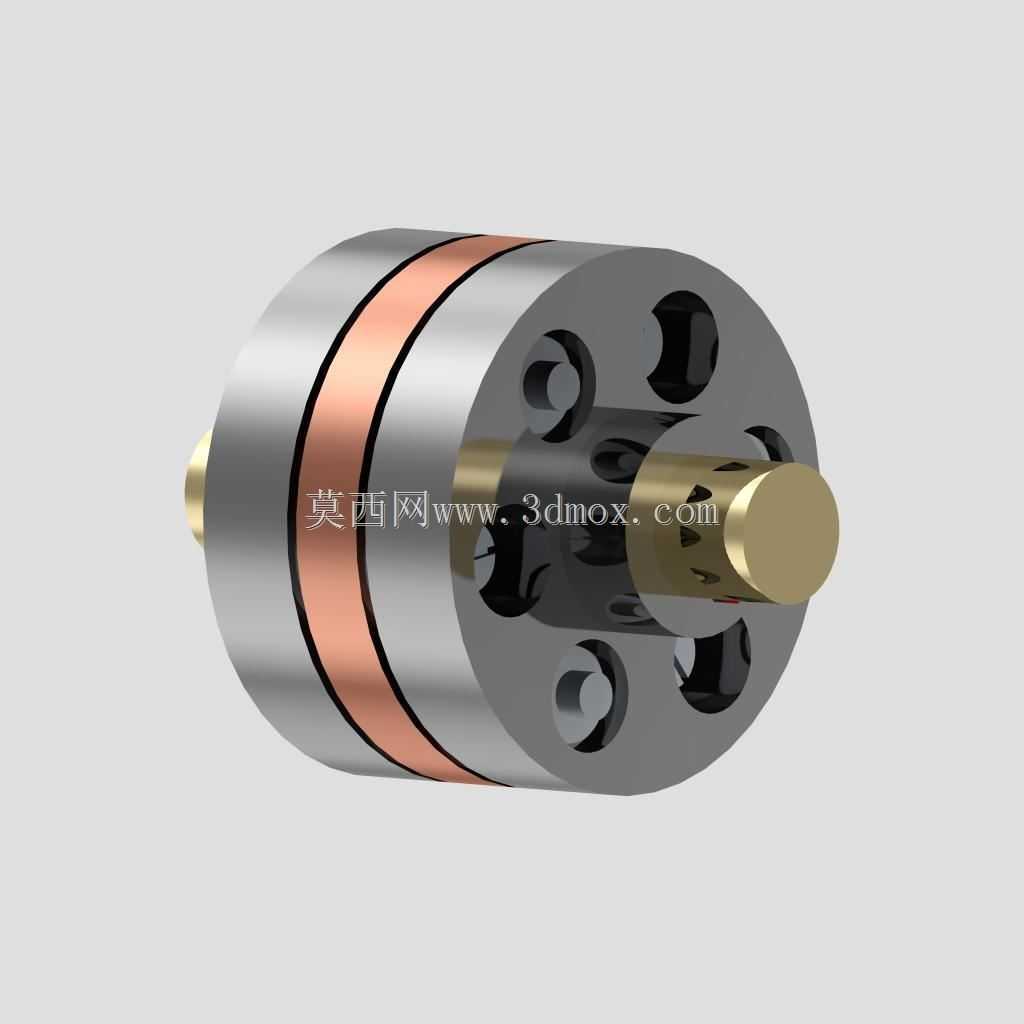

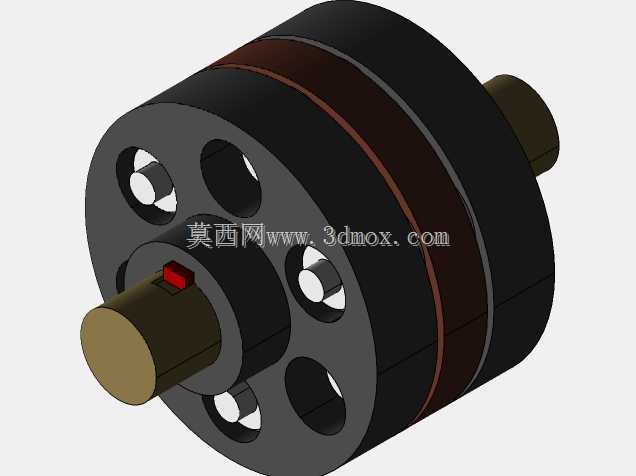

在各类需要补偿两轴相对偏移的传动场景中,盘式挠性联接结构是轴系设计里的常用选型,不同于刚性联轴器对两轴同轴度的严苛要求,这类结构可以在一定范围内补偿安装过程中产生的径向、角向以及轴向偏差,避免轴系运行时因别劲产生额外的交变载荷,有效延长轴承、密封件等周边易损件的使用寿命。从结构设计逻辑来看,这款盘式挠性部件采用对称式双盘布局,中间的挠性传力层选用铜质材料,既保证了扭矩传递过程中的刚性需求,又能通过自身微量形变吸收两轴不对中带来的位移偏差,两端的金属基体采用圆柱轴孔配合,轴端设置紧固结构,安装时无需复杂的调整工序,只要将两端轴头插入对应轴孔锁紧即可完成装配。实际选型过程中,需要重点关注安装边界尺寸:
整体外径适配常规中小功率传动的安装空间,不会与周边的机架、护罩产生干涉,轴向总长度预留了足够的轴头插入深度,避免运行过程中出现轴头滑脱的问题,端面上均匀分布的安装孔位采用等节距设计,可适配不同规格的锁紧螺钉,满足不同扭矩等级的传力需求。这类挠性联接部件常应用在精密传动工位,比如小型输送辊道的动力端联接、微型泵组的电机与泵轴对接、检测设备的传动模组中,这些场景往往无法做到两轴绝对同轴,且运行过程中不允许出现明显的传动间隙,盘式结构的挠性联轴器刚好能匹配这类需求,既不会像弹性套柱销联轴器那样存在橡胶件老化的问题,也不会像膜片联轴器对安装精度有过高要求。建模过程中需要重点保证两端轴孔的同轴度公差,
挠性层与两侧金属基体的配合面要设置合理的过盈量,避免传力过程中出现相对滑动,端面安装孔的位置度公差需要控制在合理范围内,保证安装时螺钉可以顺利穿入,不会产生额外的装配应力。实际运行时,扭矩通过一侧的轴毂传递到挠性盘,再通过挠性盘传递到另一侧轴毂,整个传力路径没有多余的传动间隙,传动精度可以满足多数中低速精密传动的需求,同时自身的转动惯量较小,不会给驱动电机带来额外的启动负载,适配频繁正反转的传动工况。
