铰接式关节接头机械结构三维设计

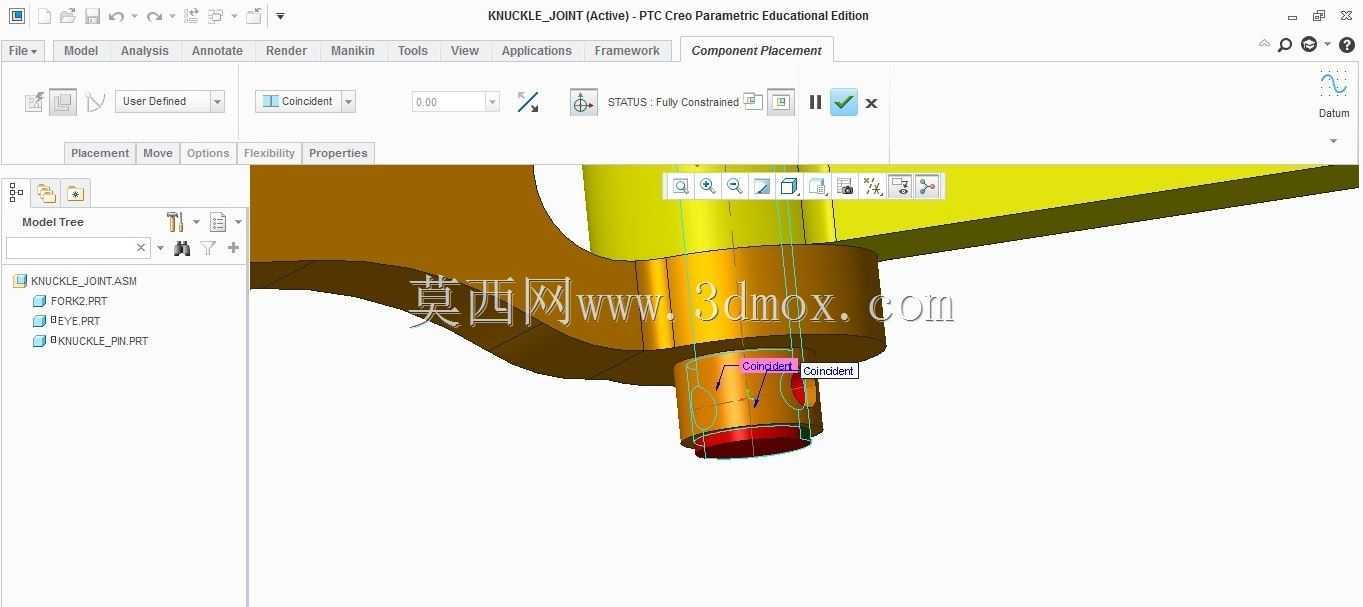

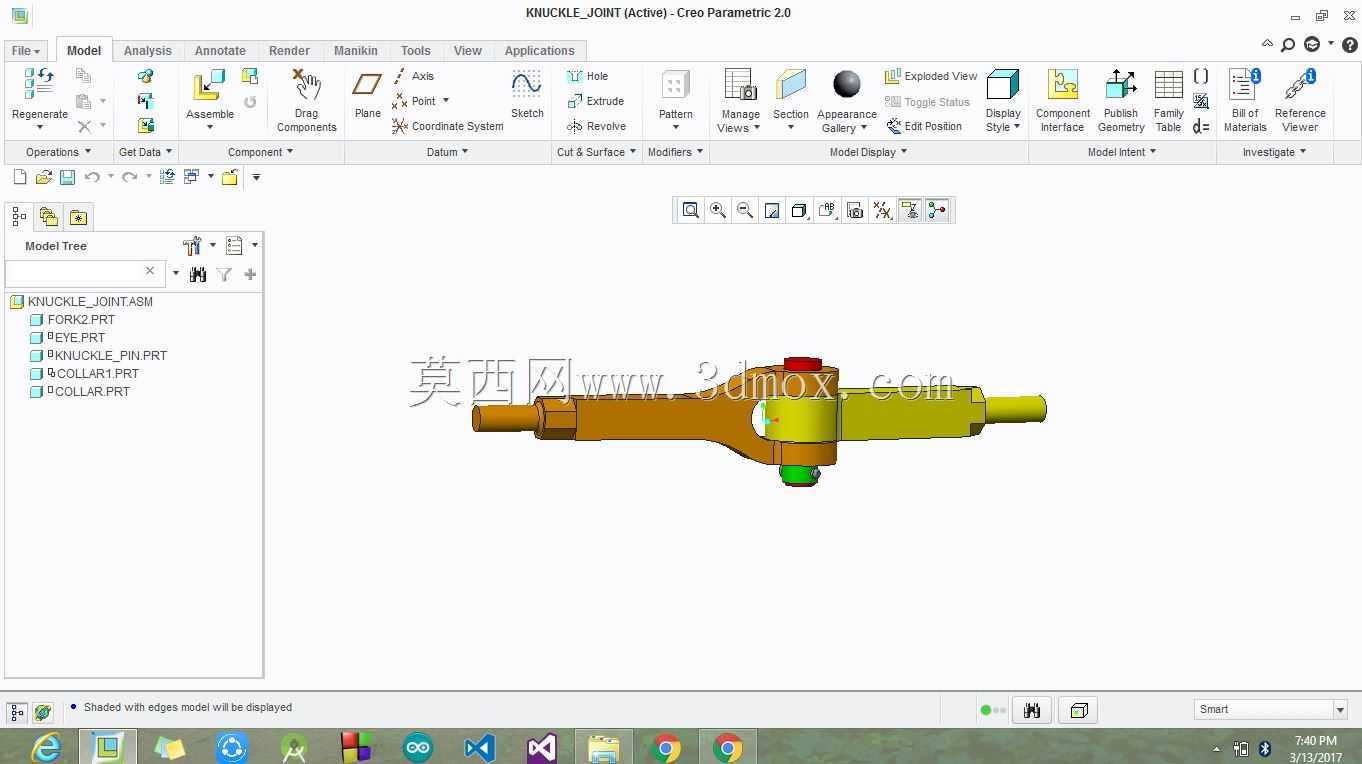

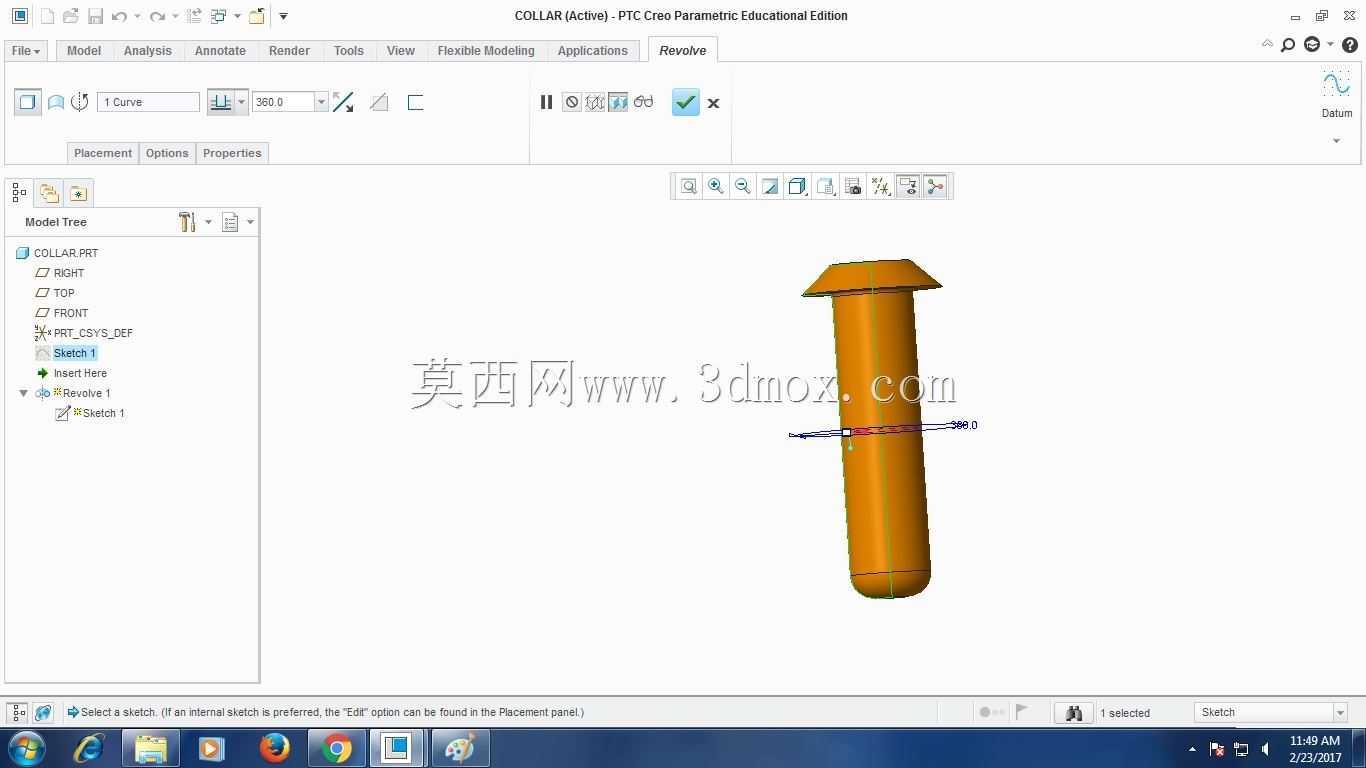

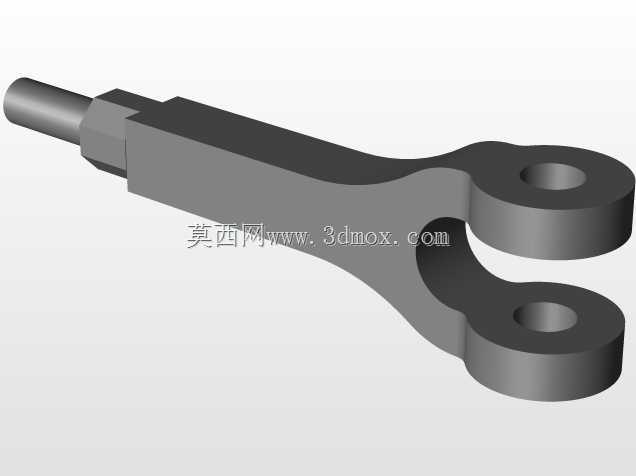

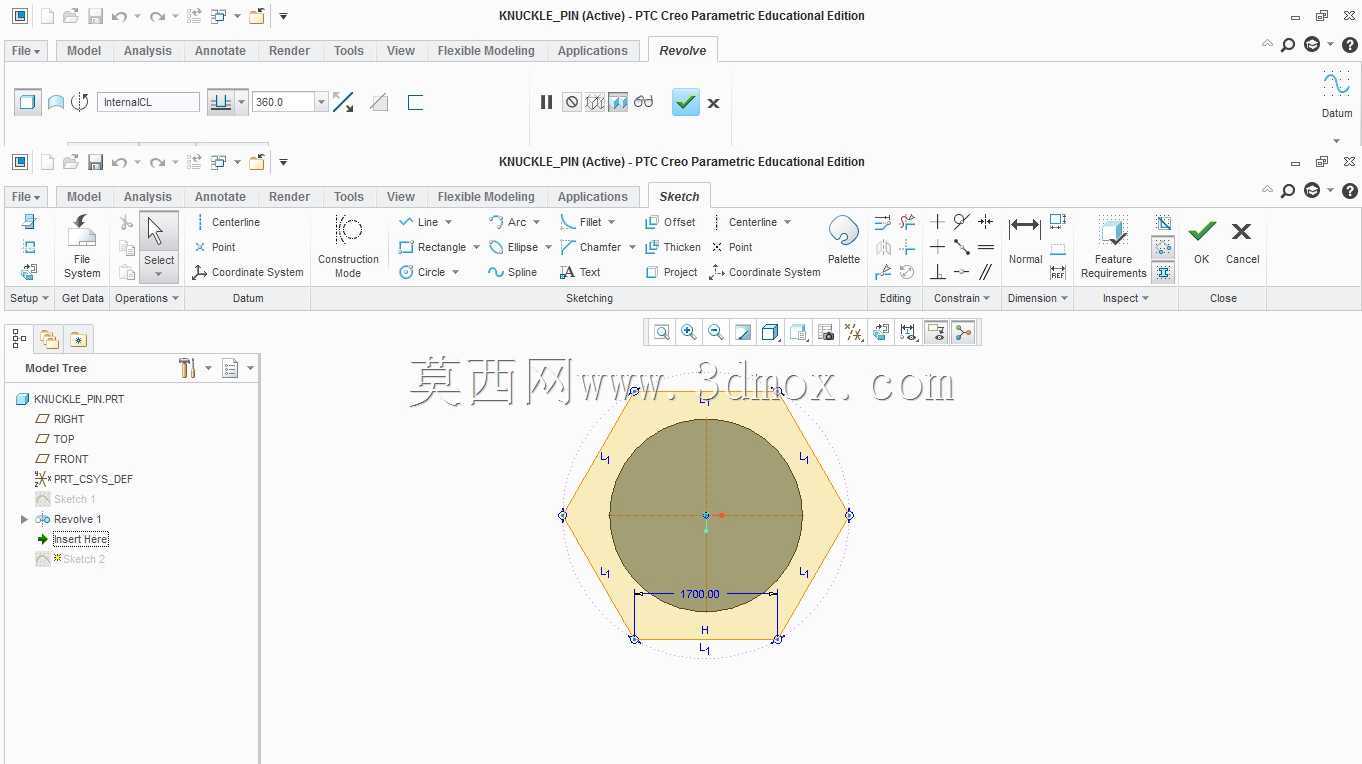

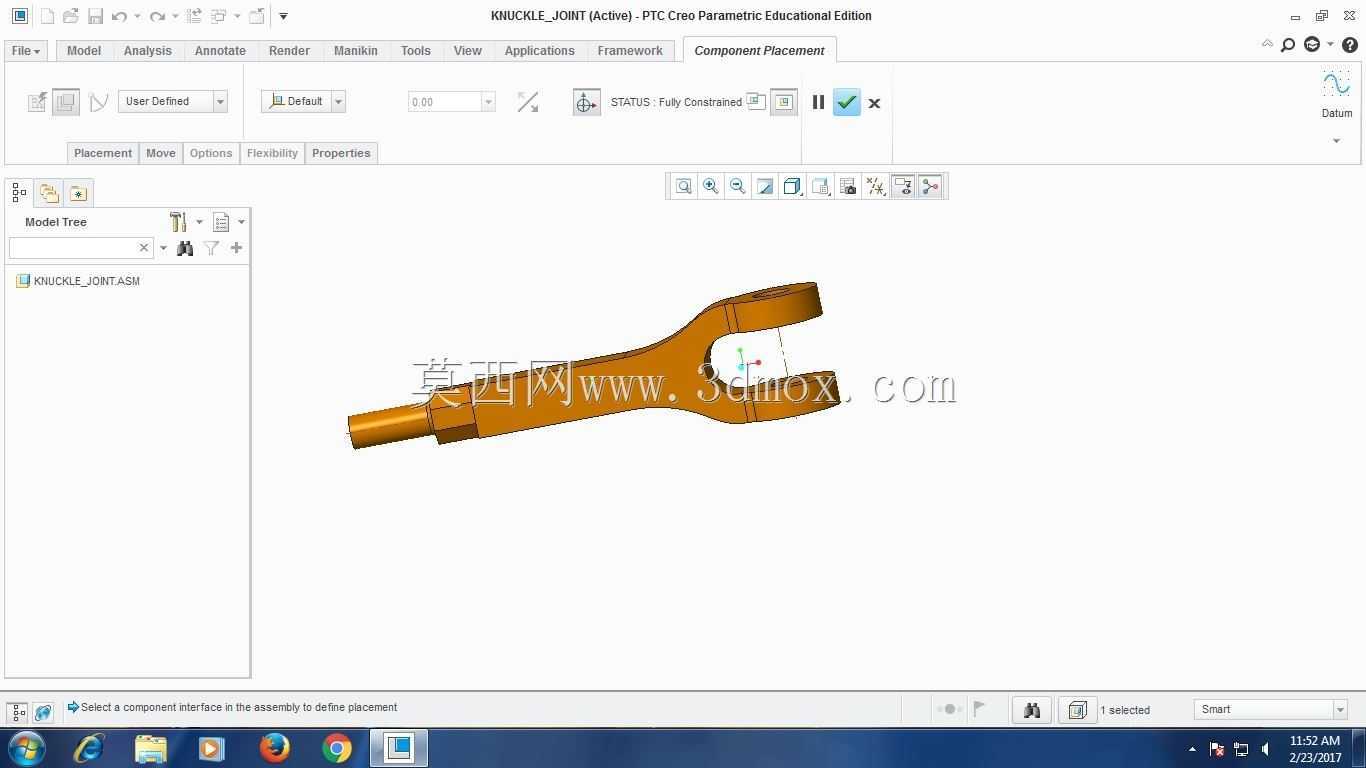

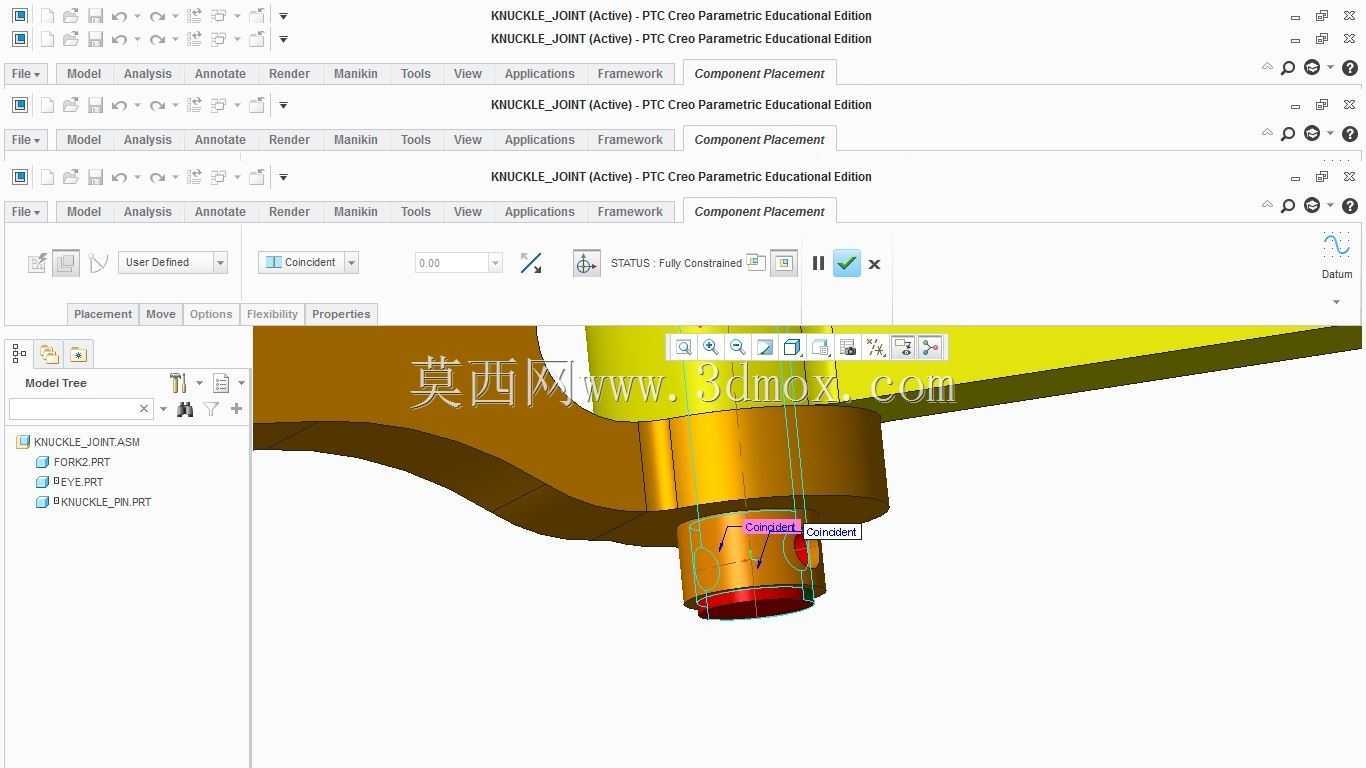

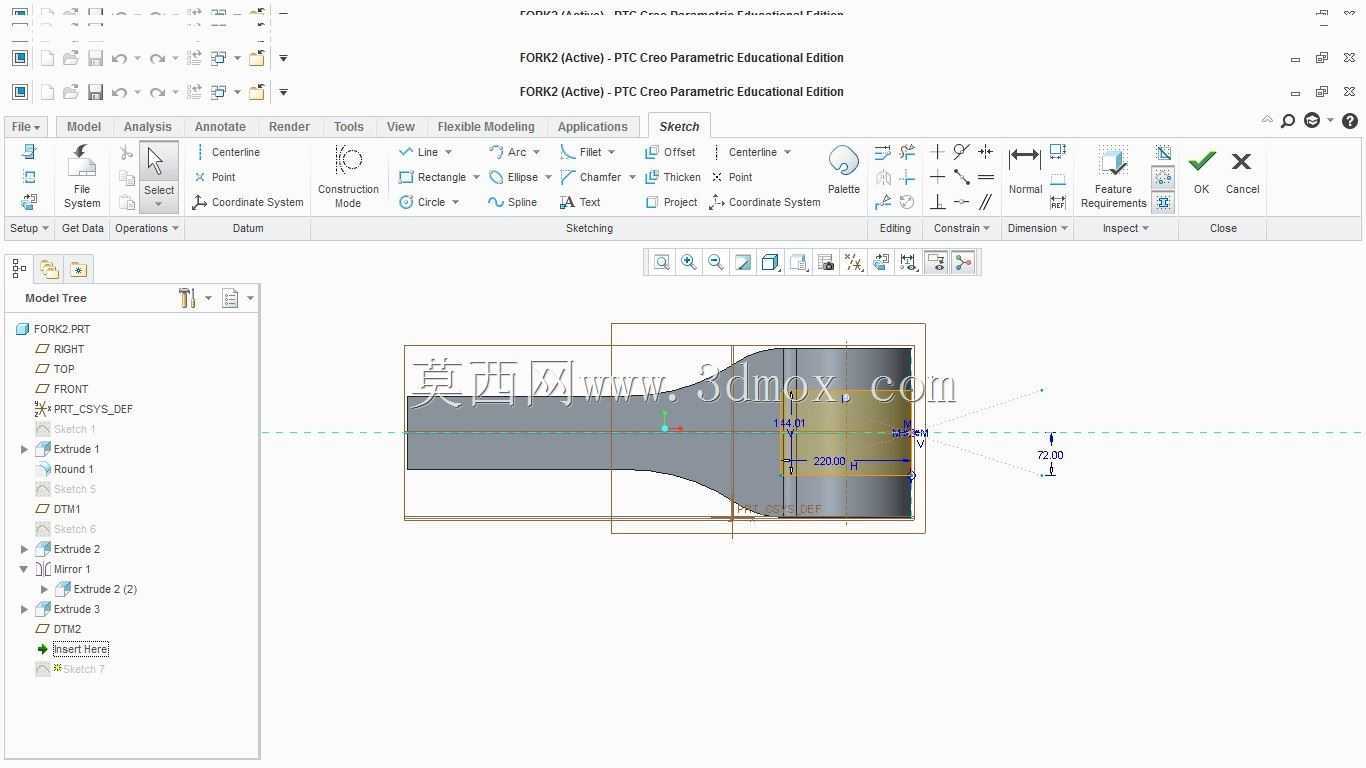

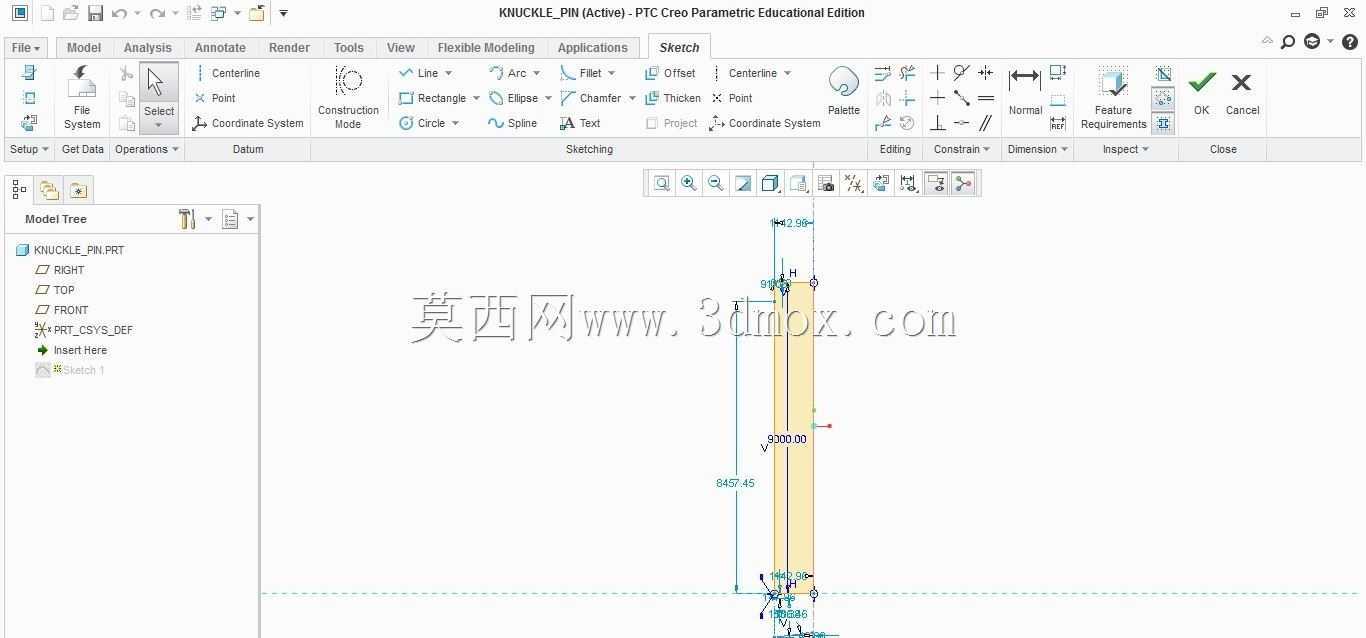

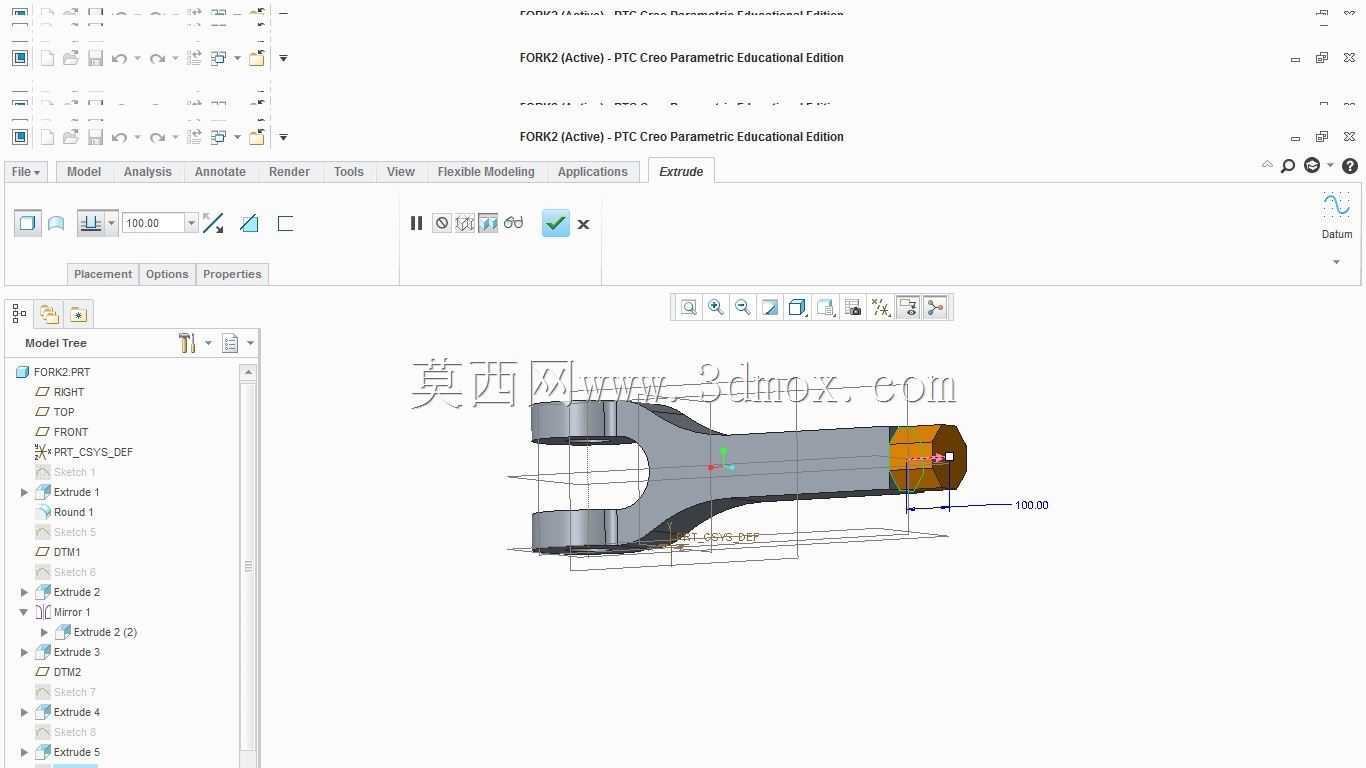

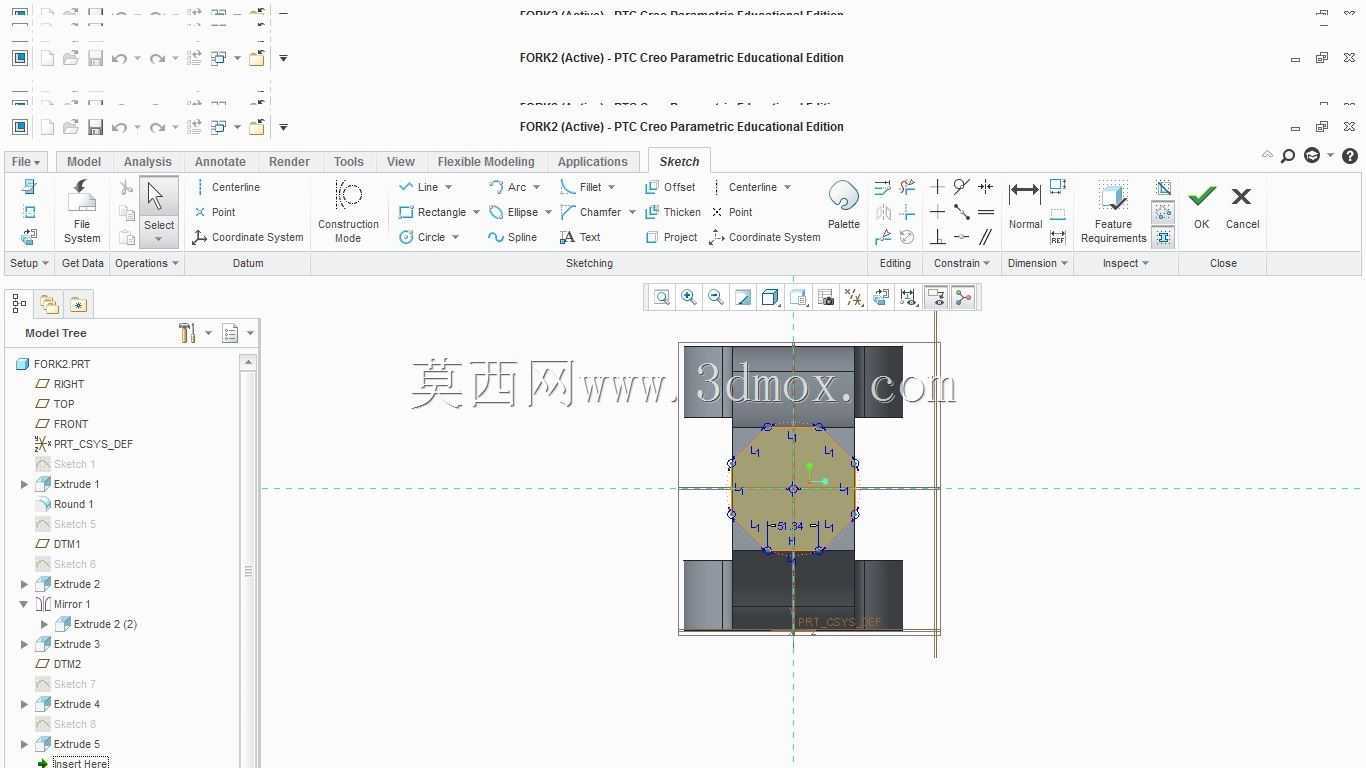

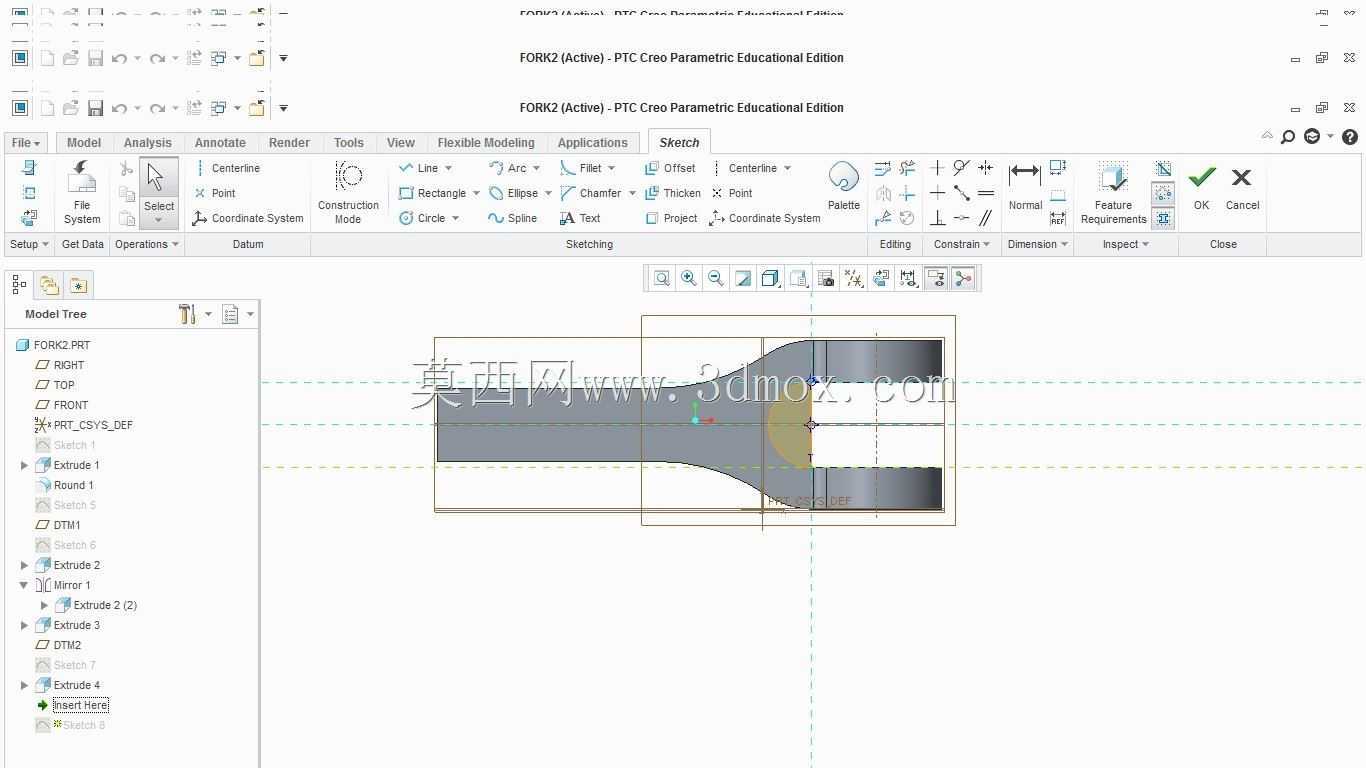

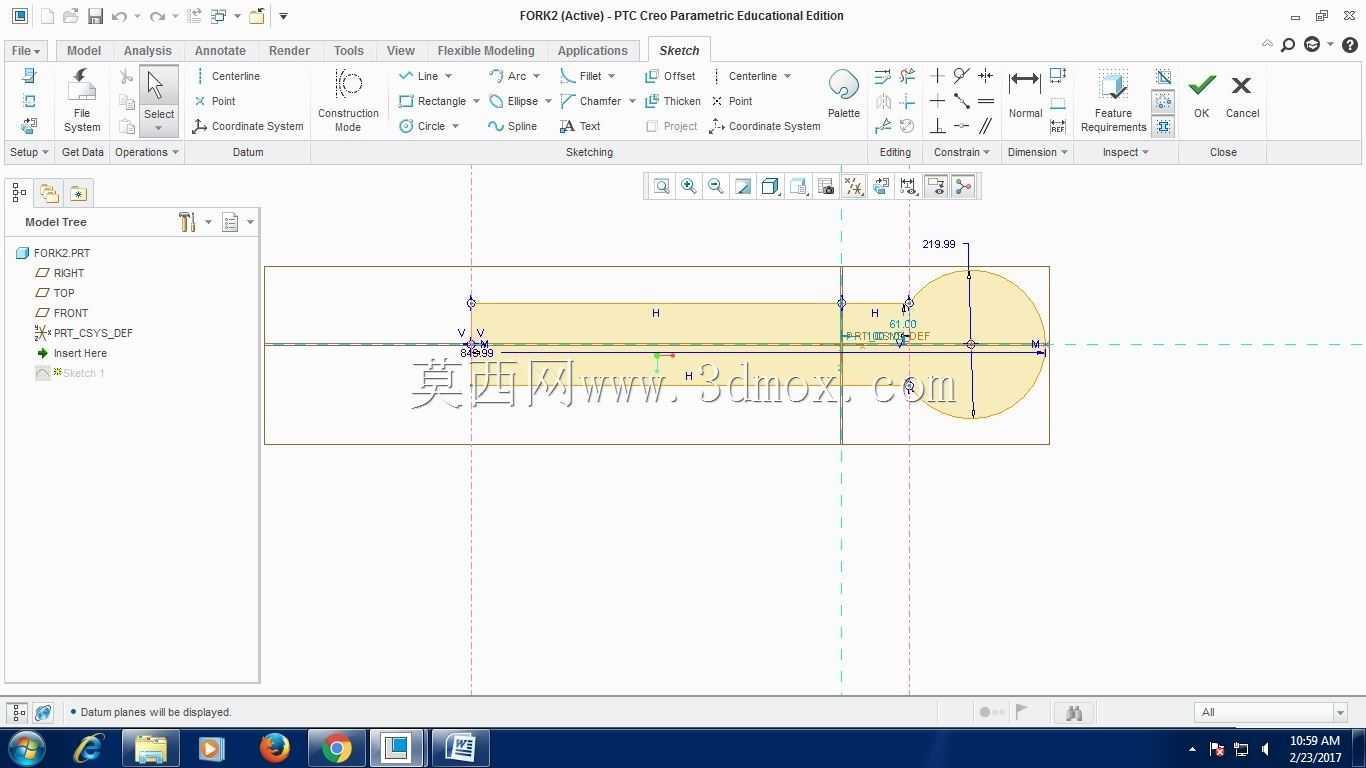

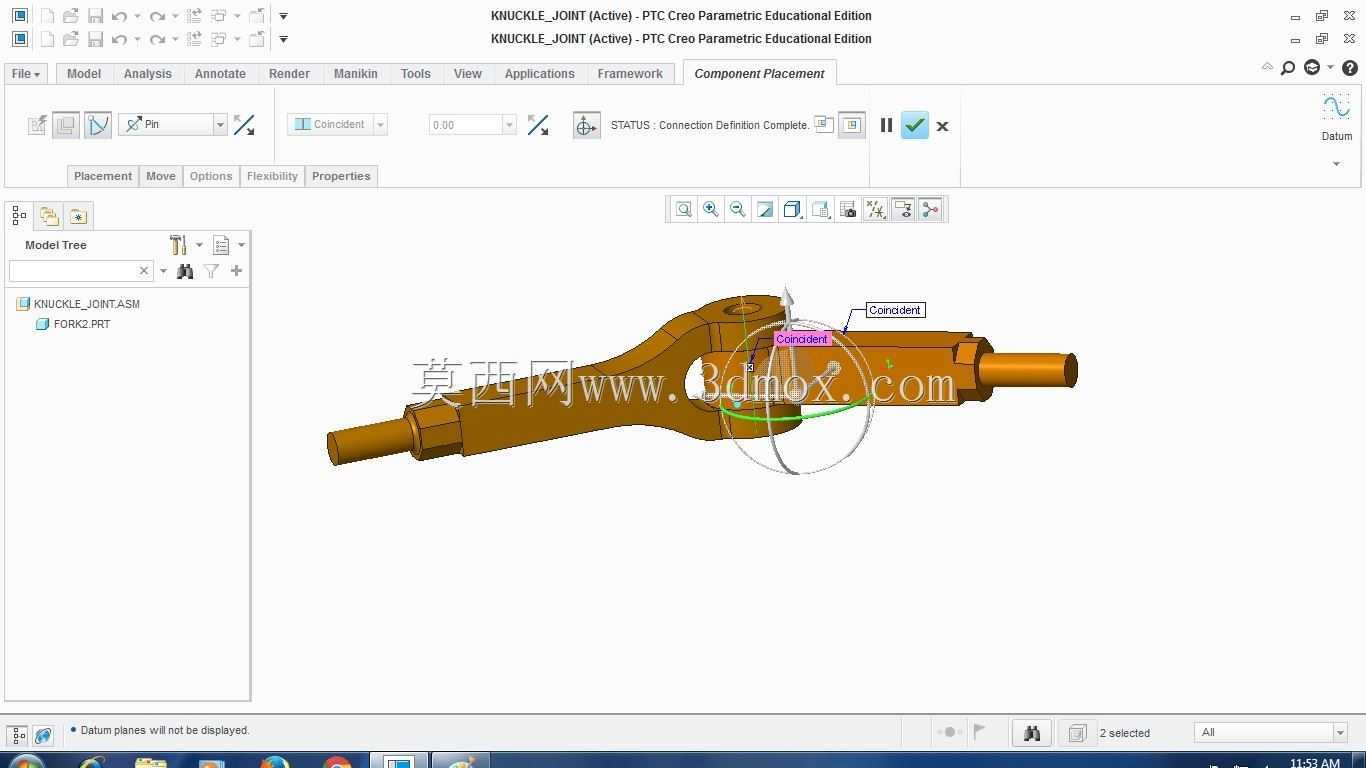

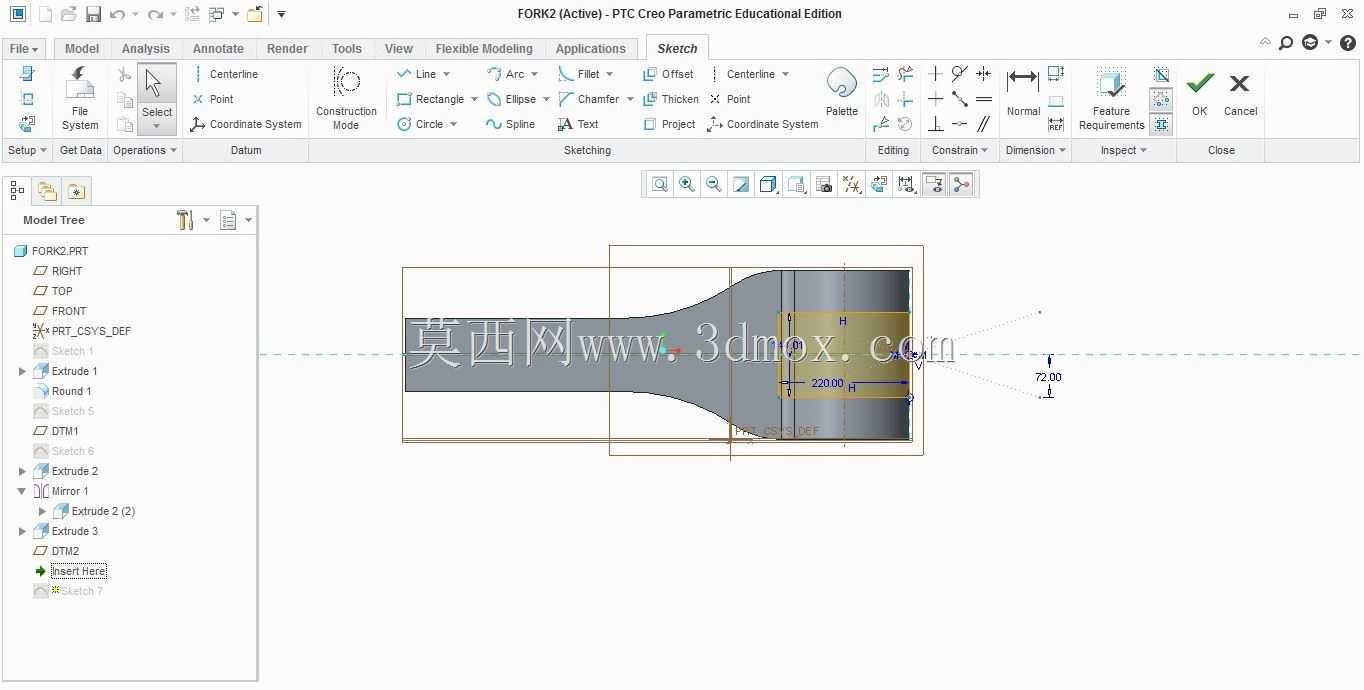

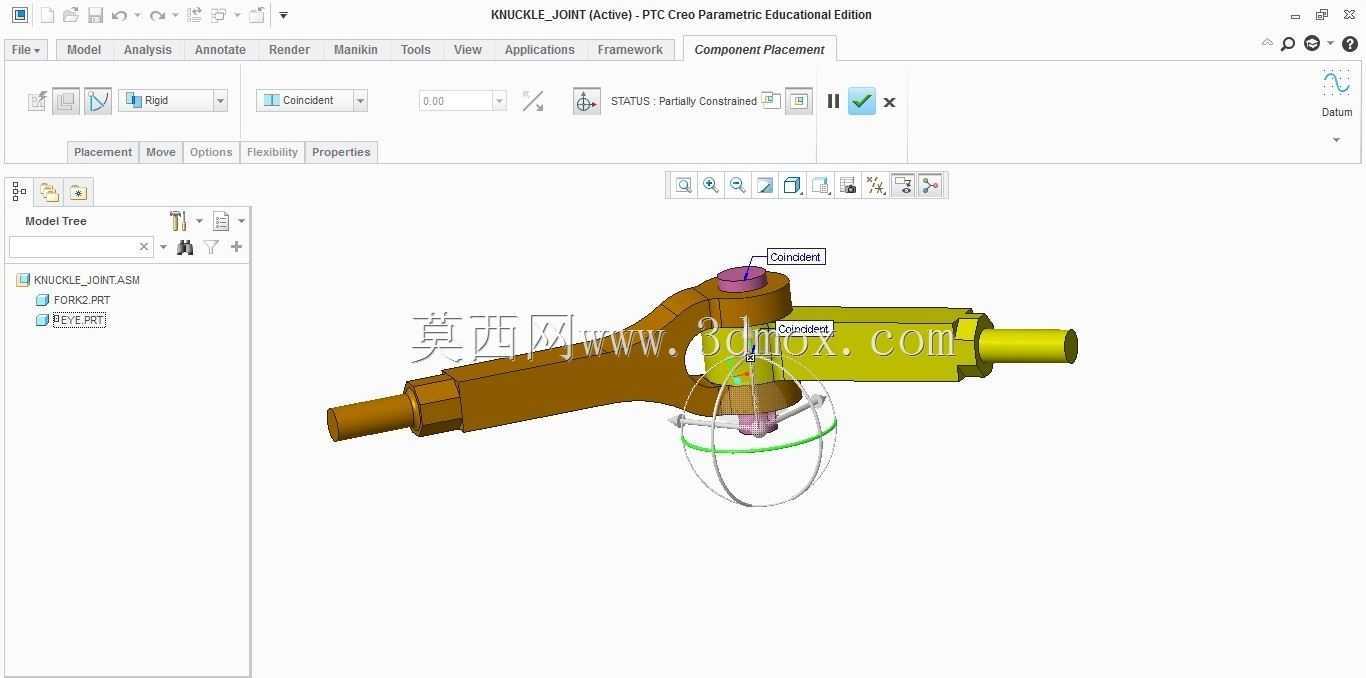

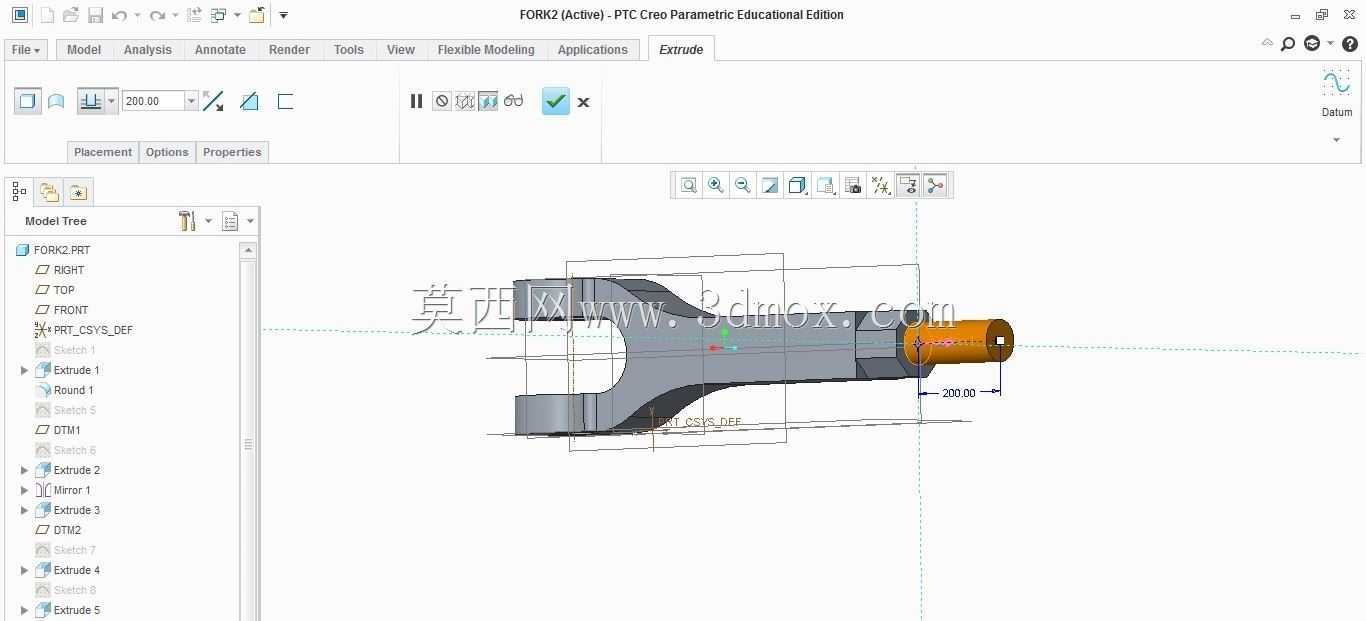

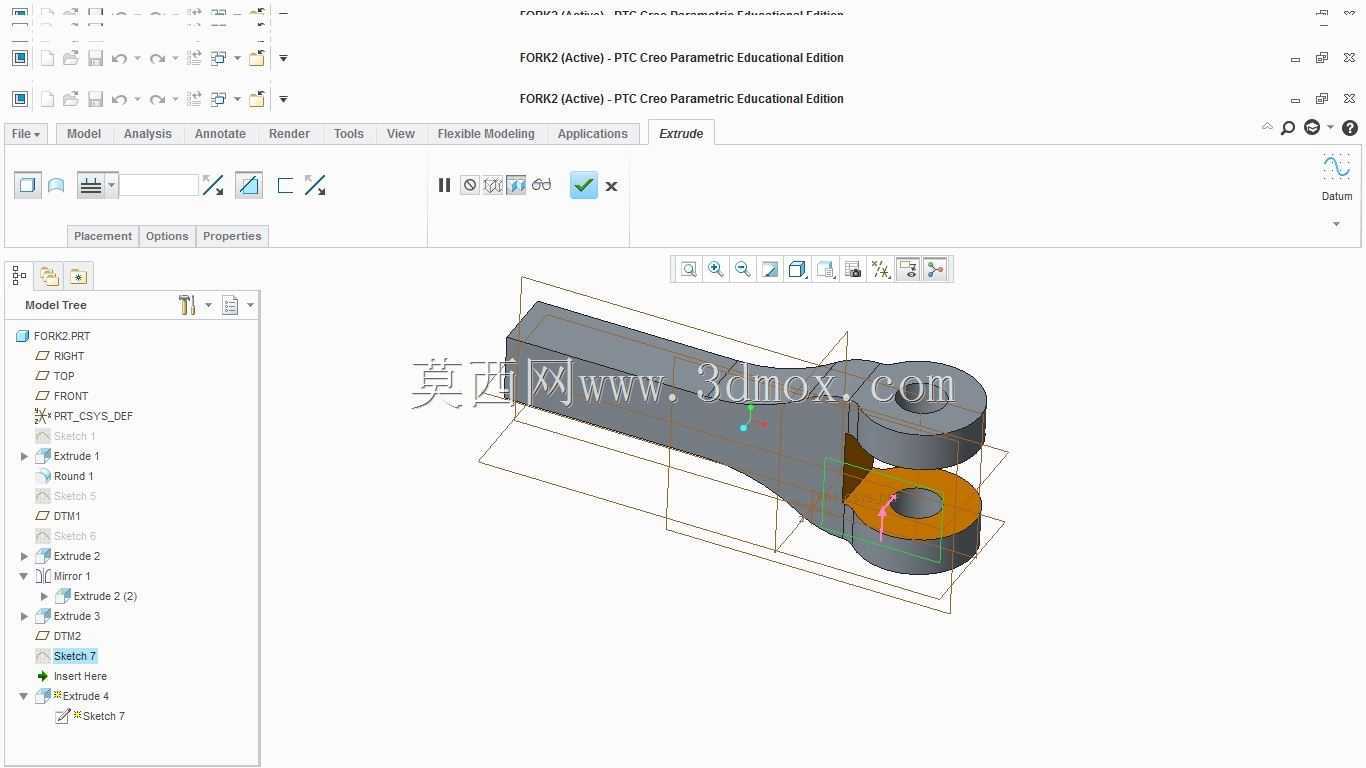

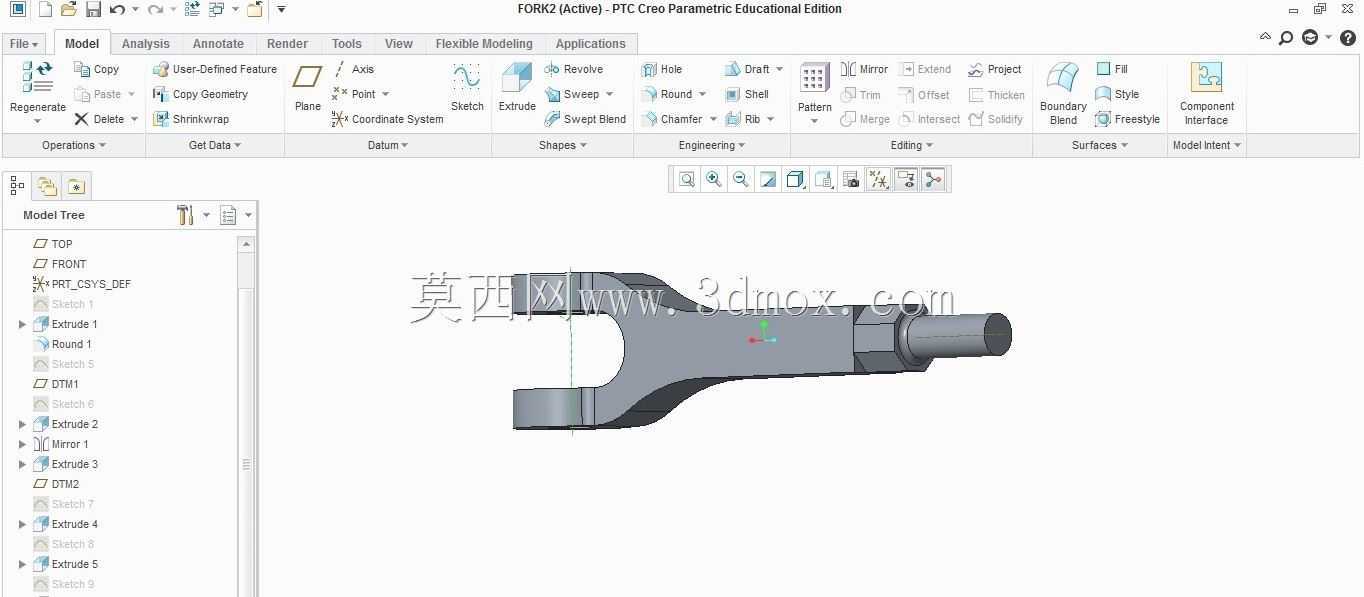

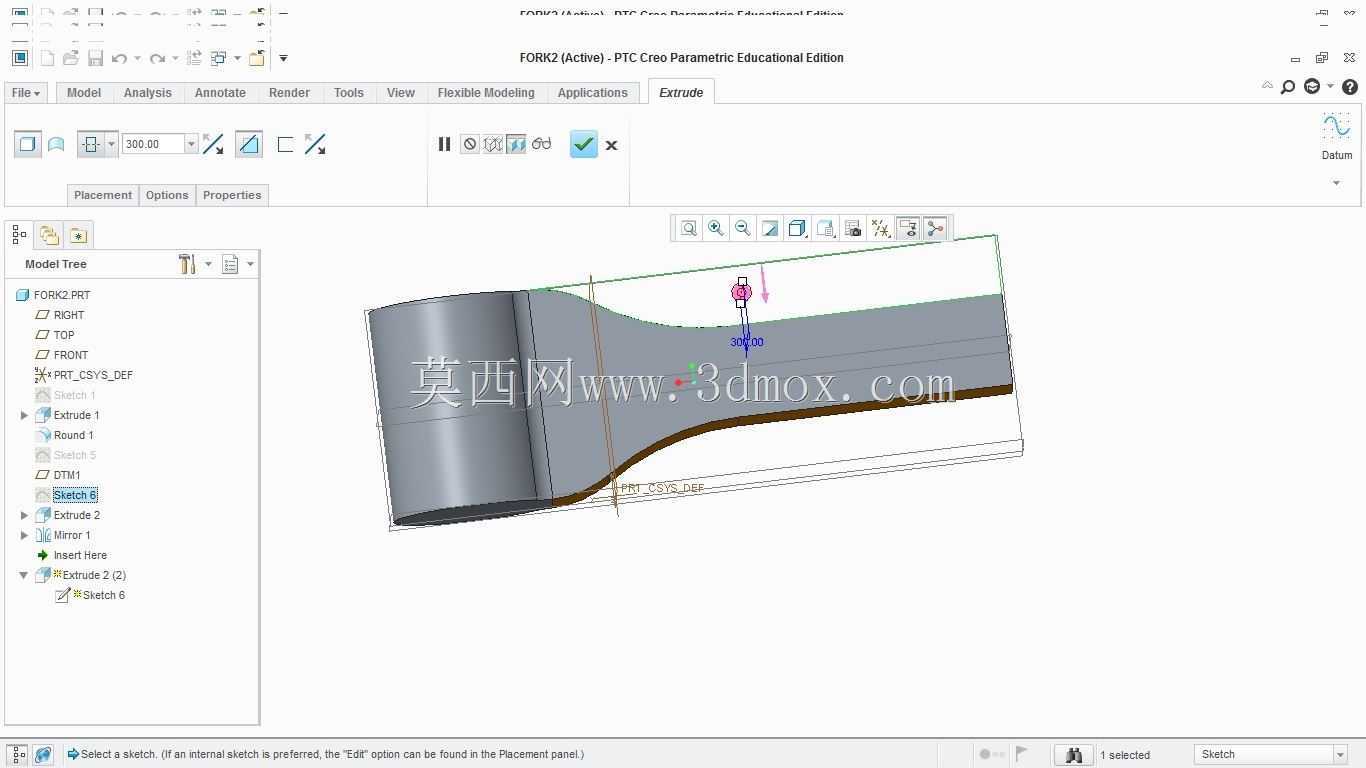

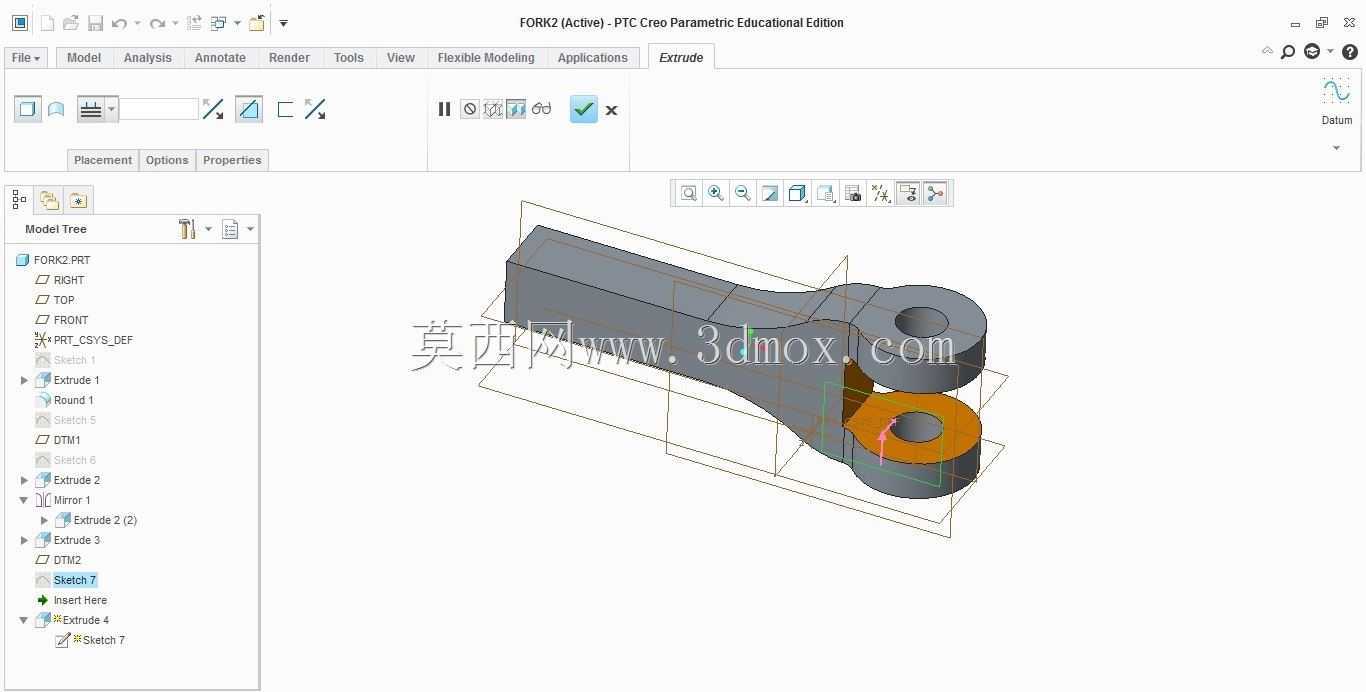

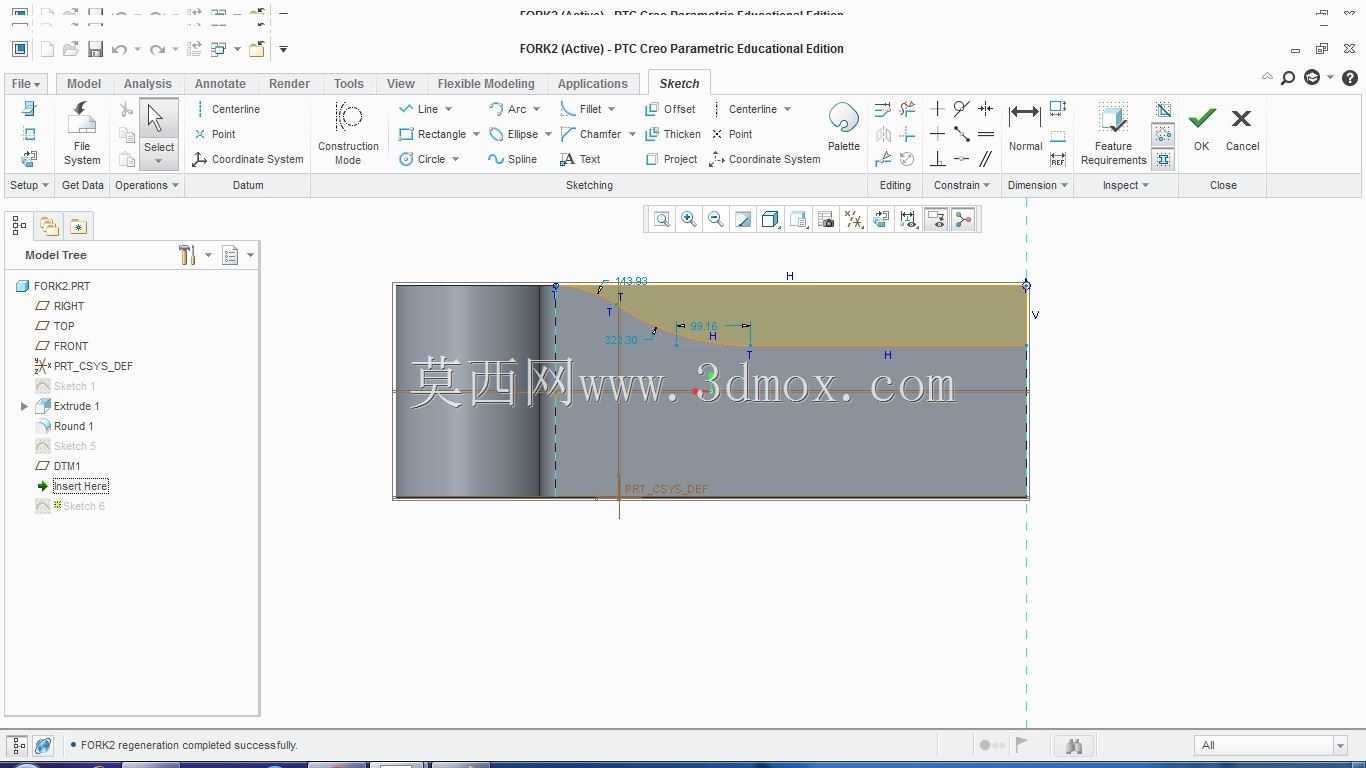

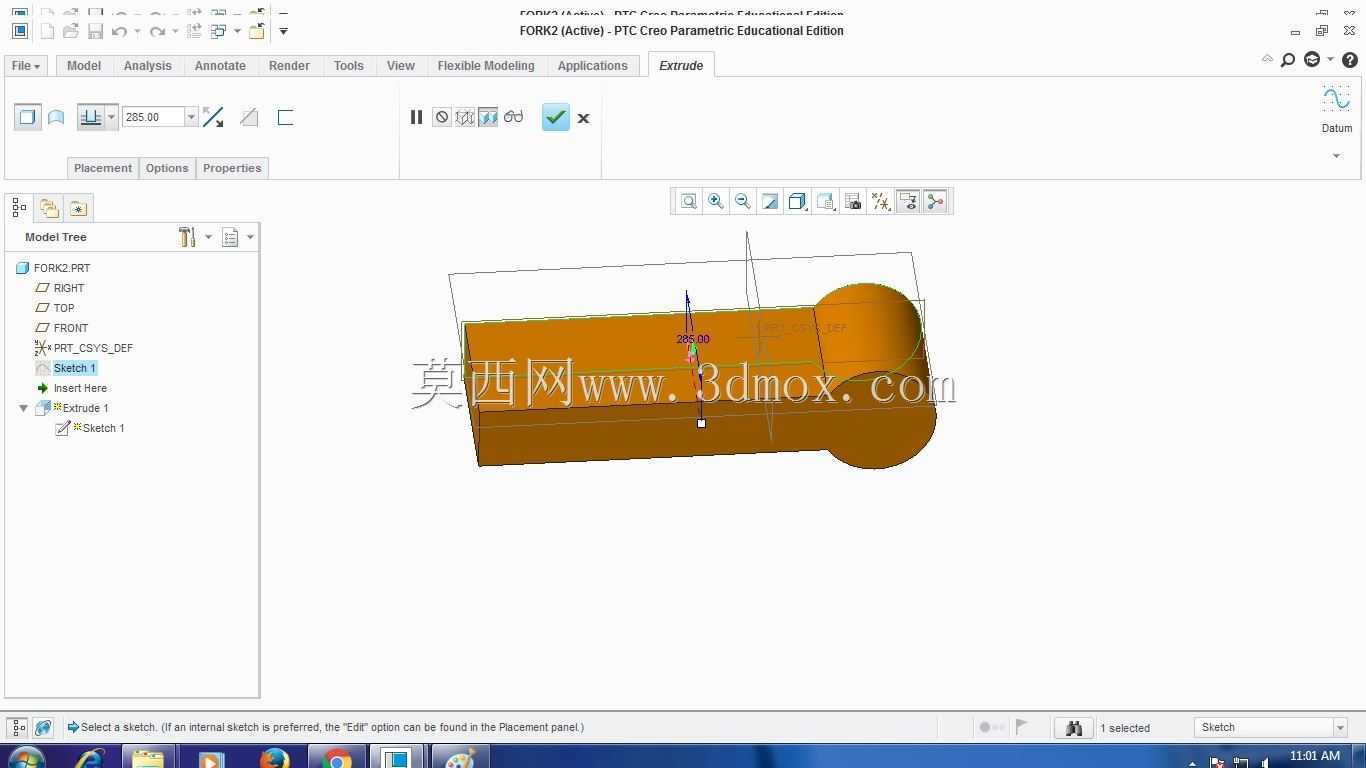

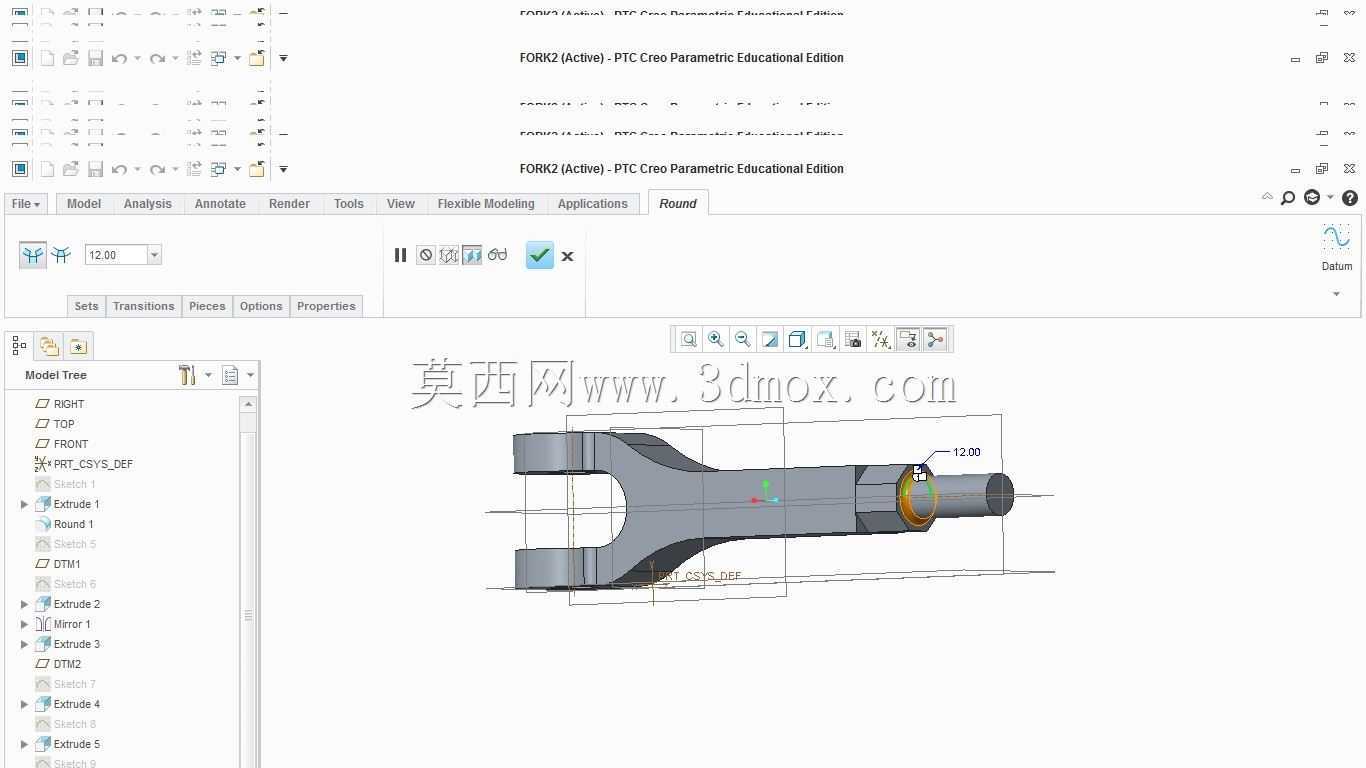

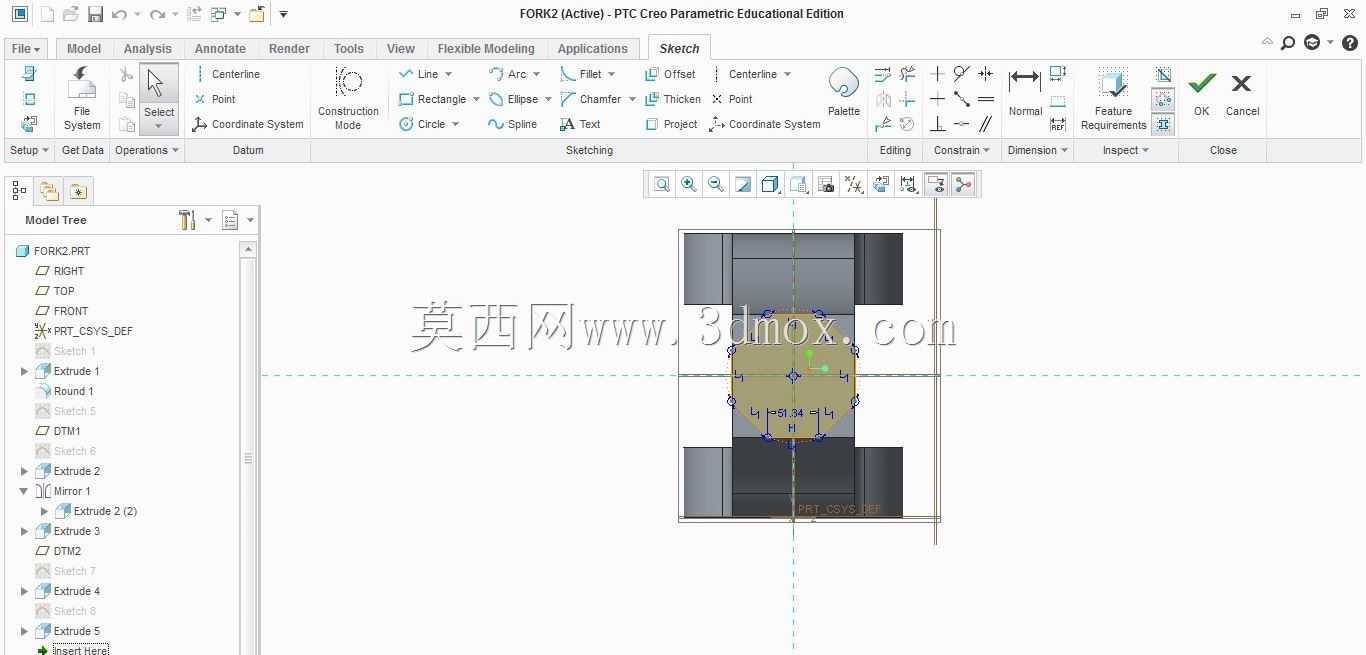

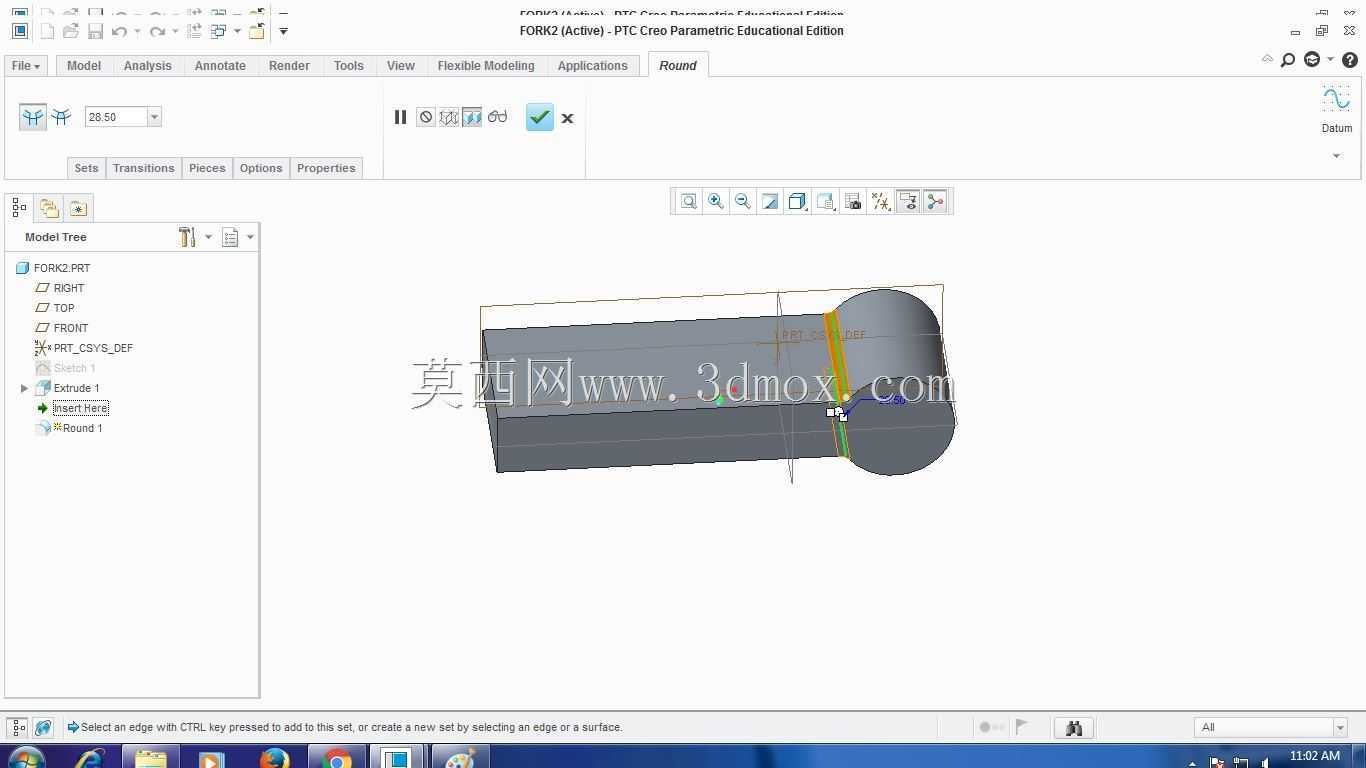

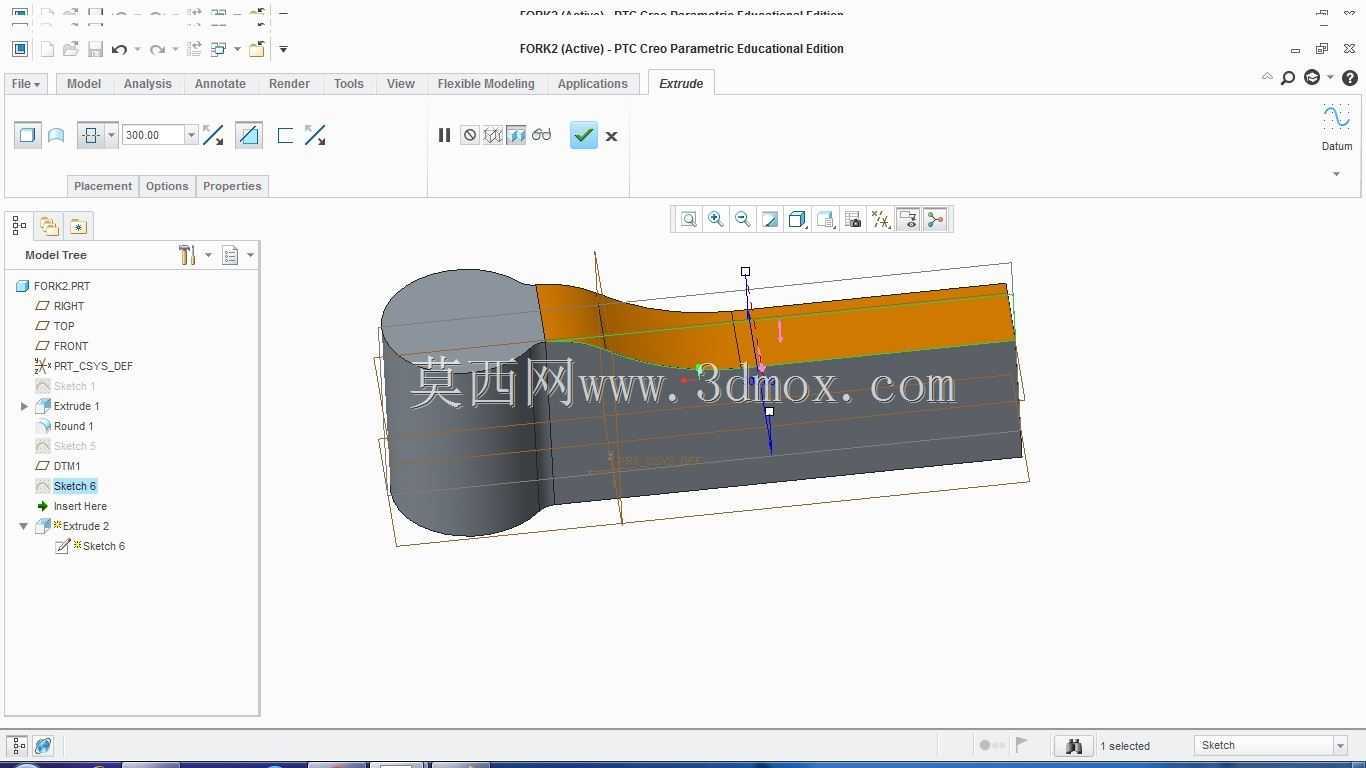

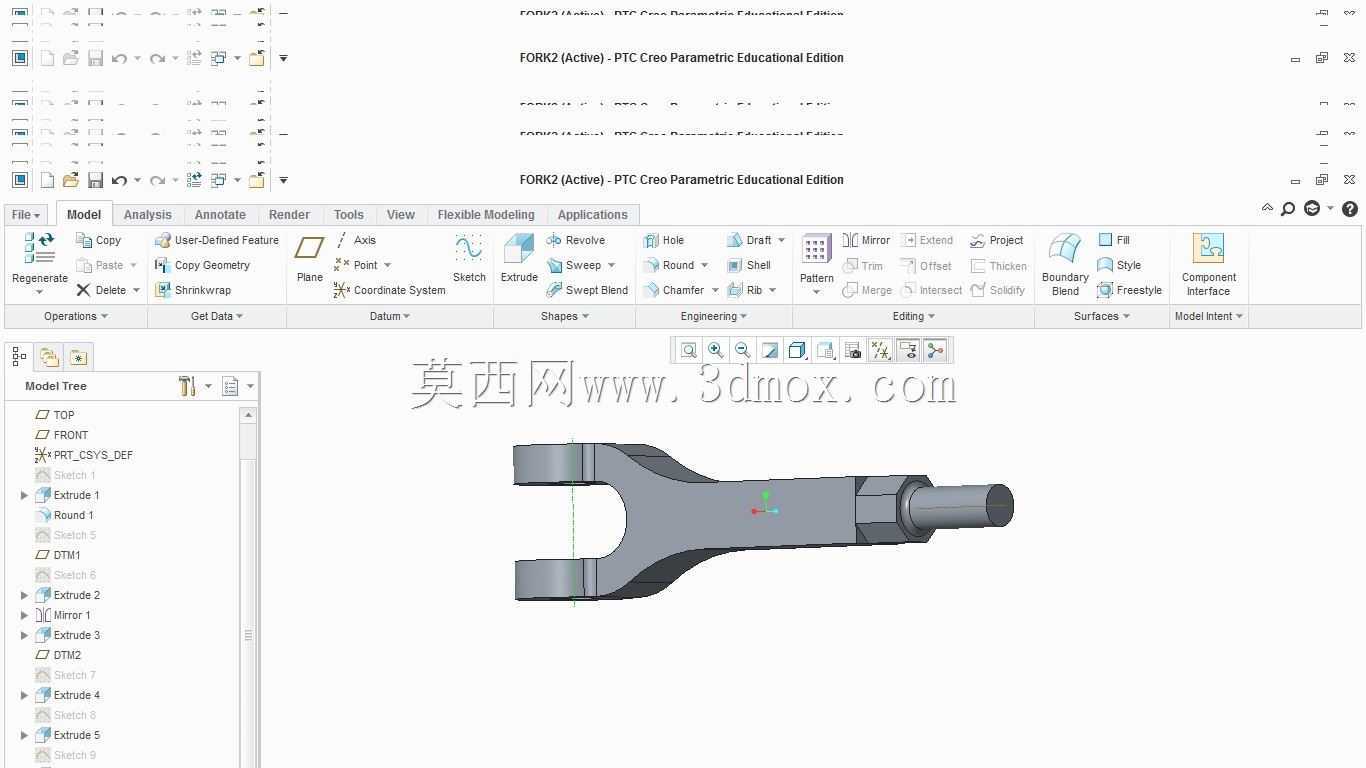

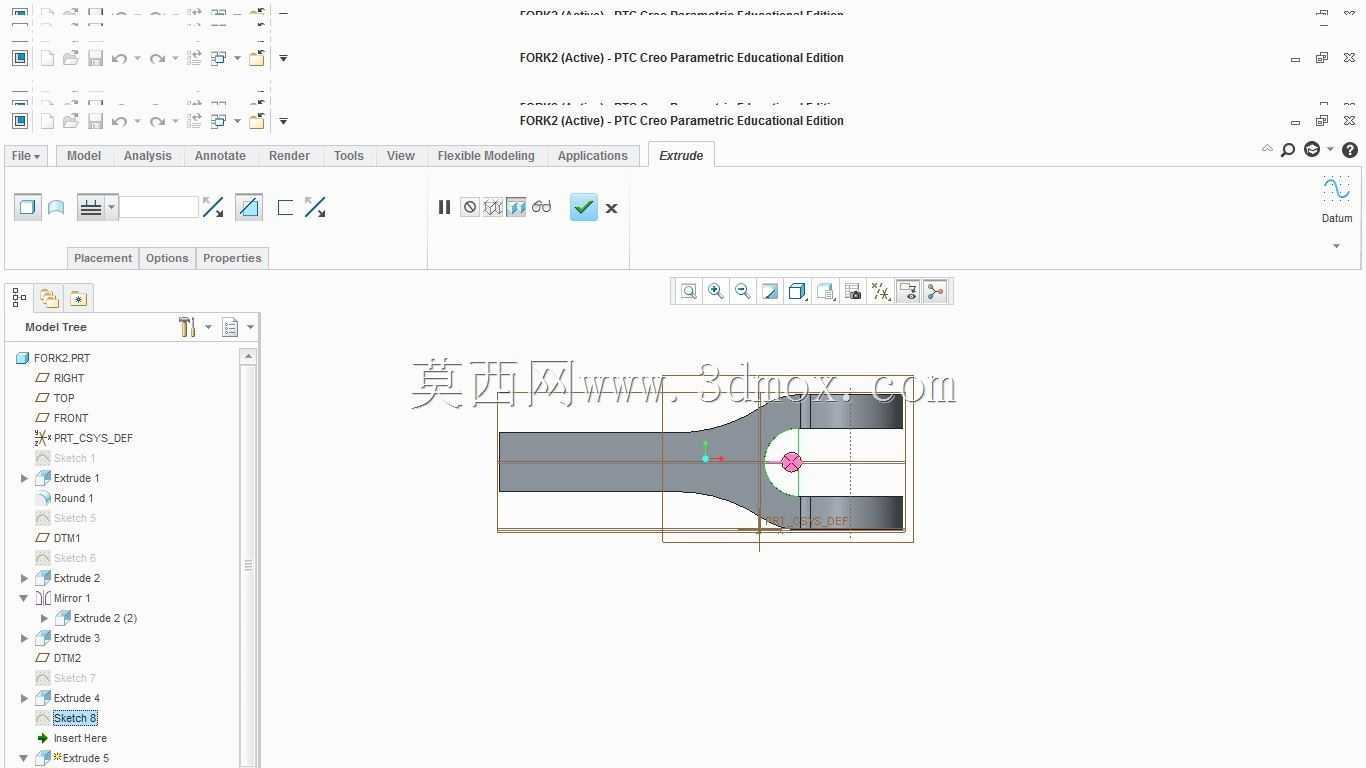

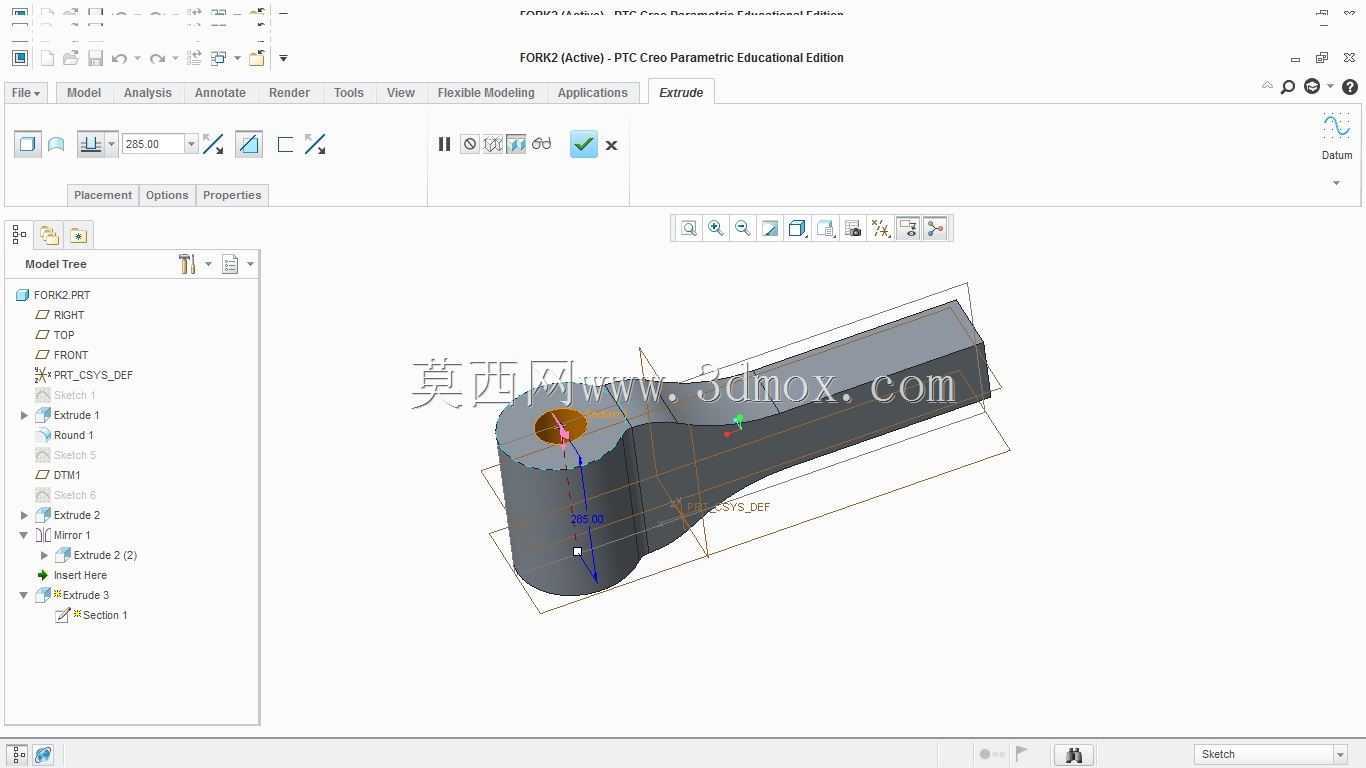

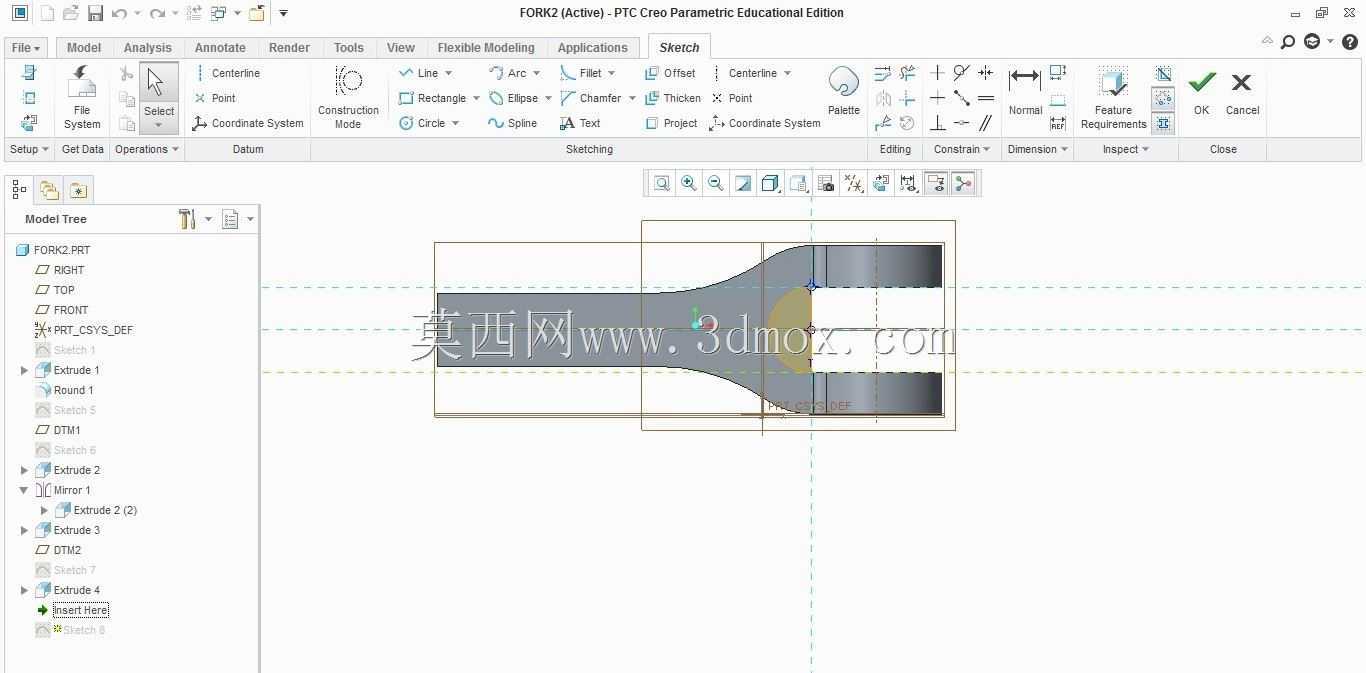

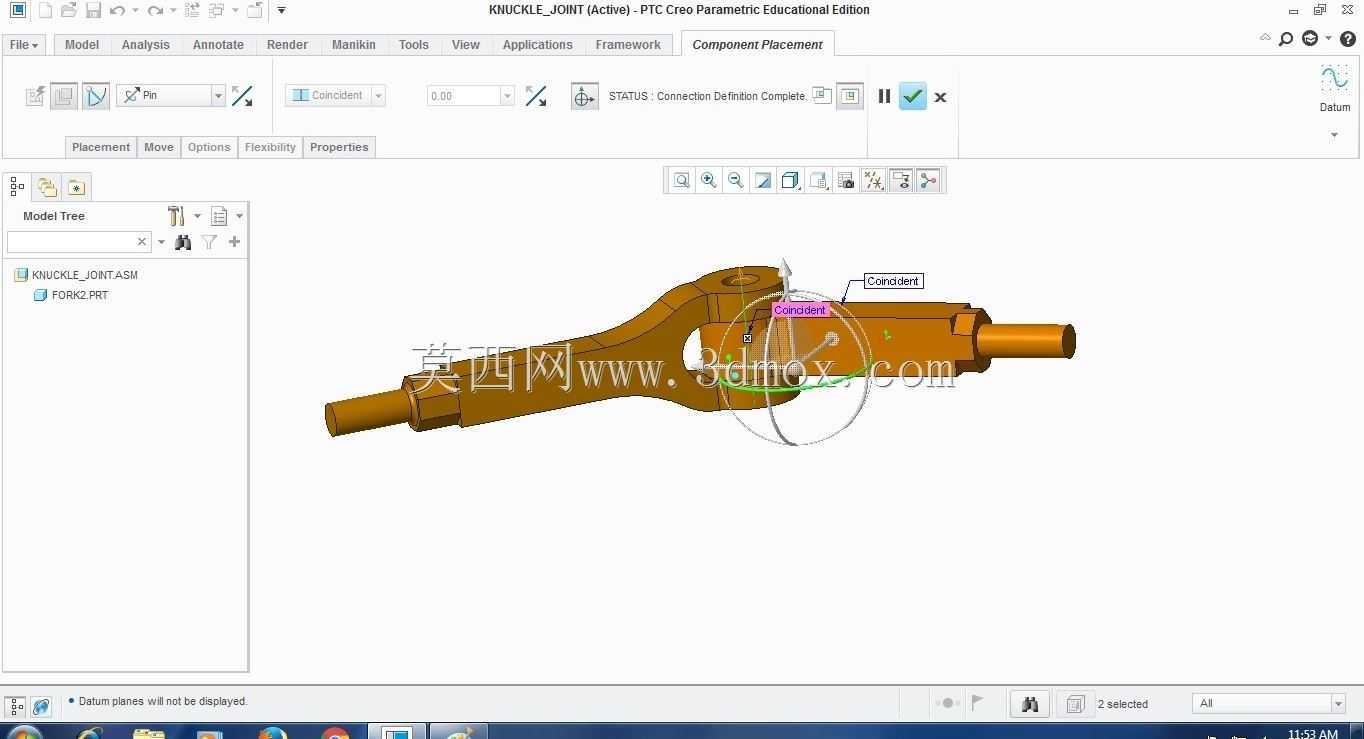

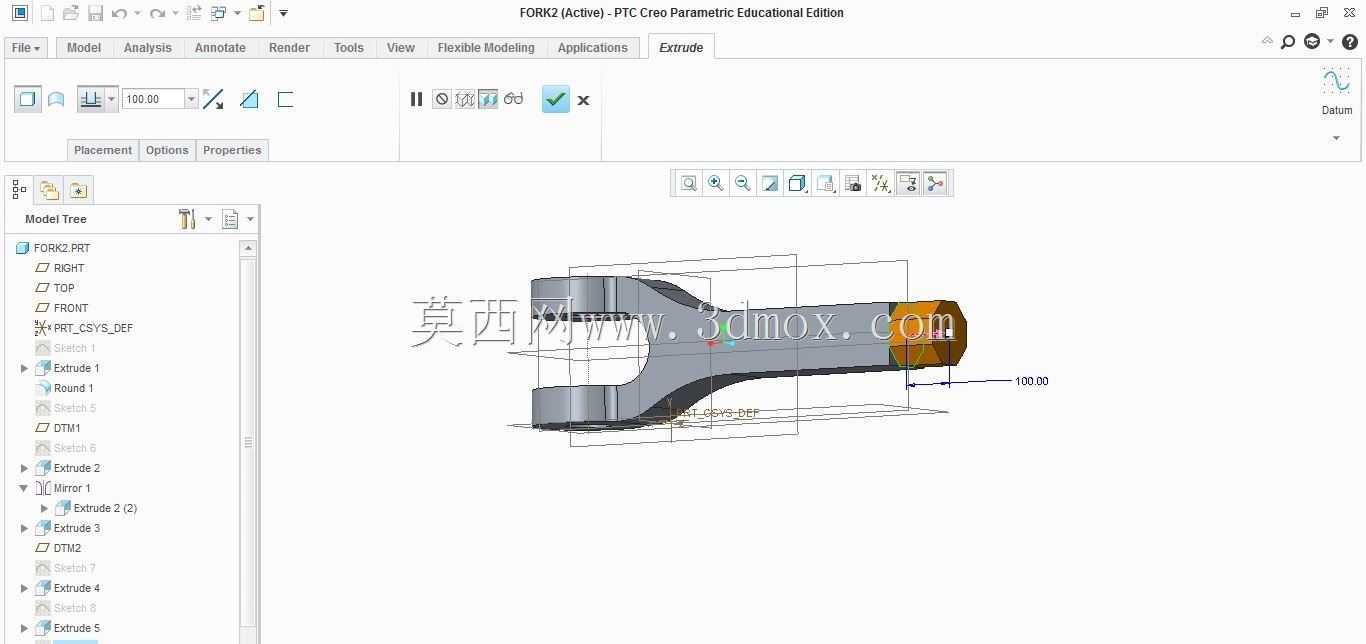

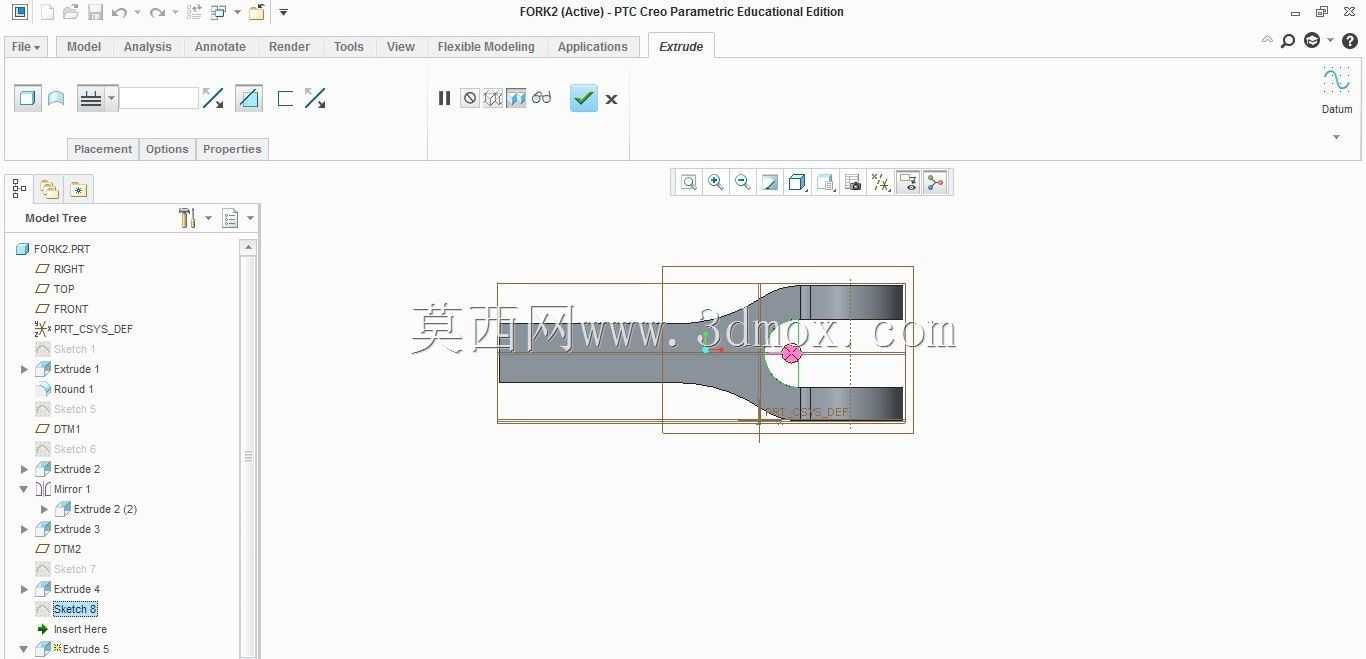

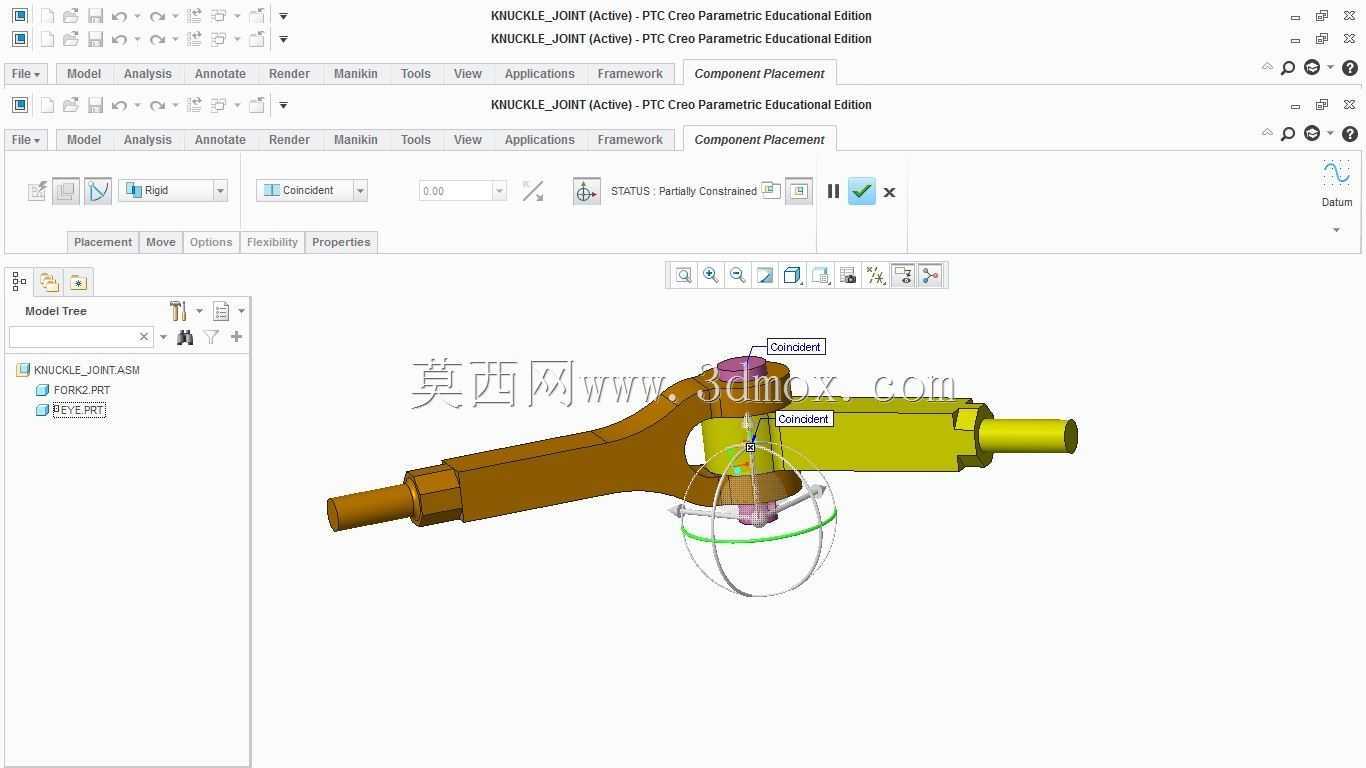

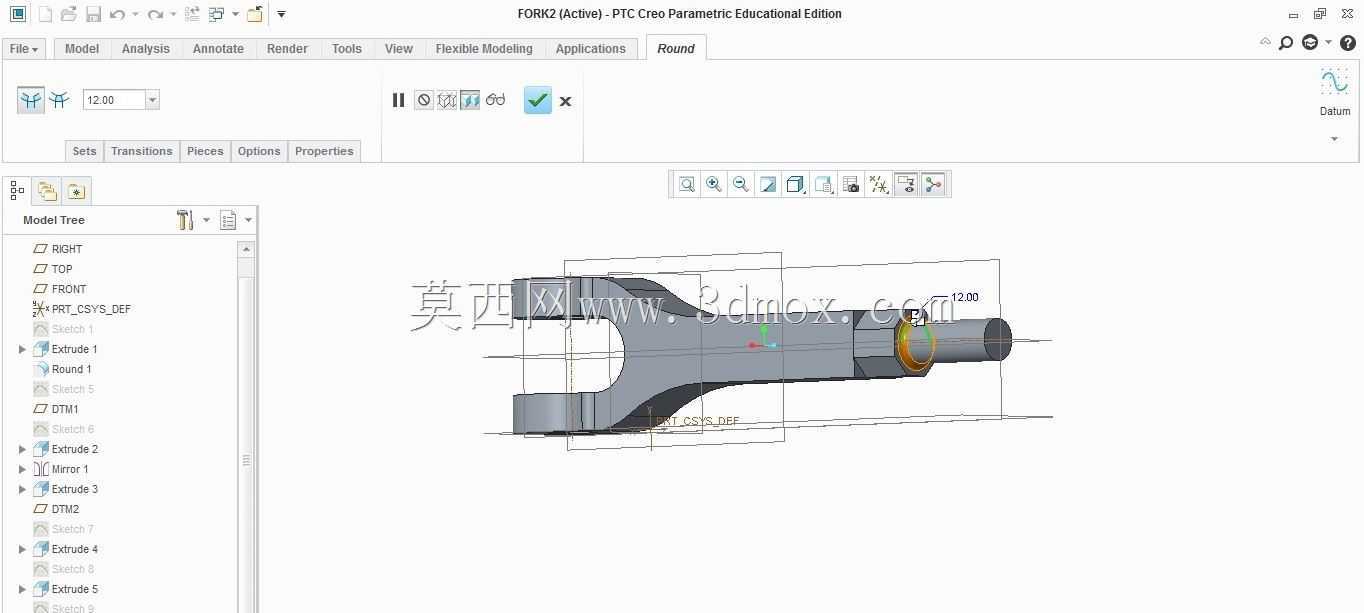

　　这类关节接头属于典型的空间铰接传动连接件，在需要多自由度力矩传递、角度补偿的机械系统中应用十分广泛，常见于工业自动化连杆机构、液压管路连接端、重载设备操纵联动结构、车辆转向拉杆组件等场景，核心作用是在两个存在相对摆角需求的部件之间，实现稳定的力与运动传递，同时补偿安装过程中产生的同轴度误差、设备运行时的动态位移偏差，避免刚性连接带来的应力集中问题。从结构组成来看，整套组件包含叉形架、眼型接头、锁紧套、关节销、锥销五个核心零件，各零件之间的配合精度直接决定整个接头的负载能力与摆动寿命。叉形架作为主体承载构件，一端设计有外螺纹连接段，可直接旋入对应规格的连杆或执行元件端部，另一端的分叉耳片上加工有同轴销孔，用于安装关节销，

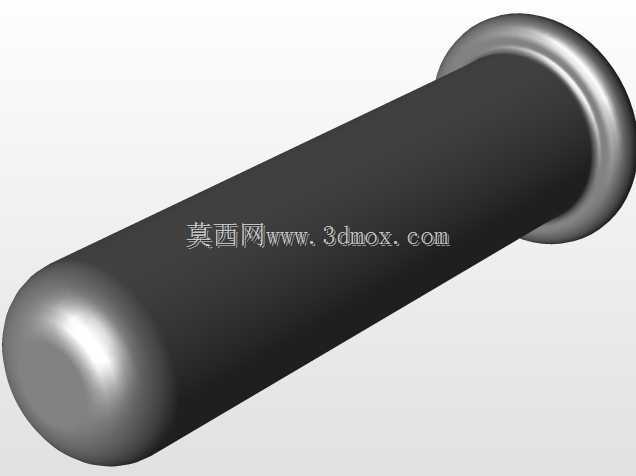

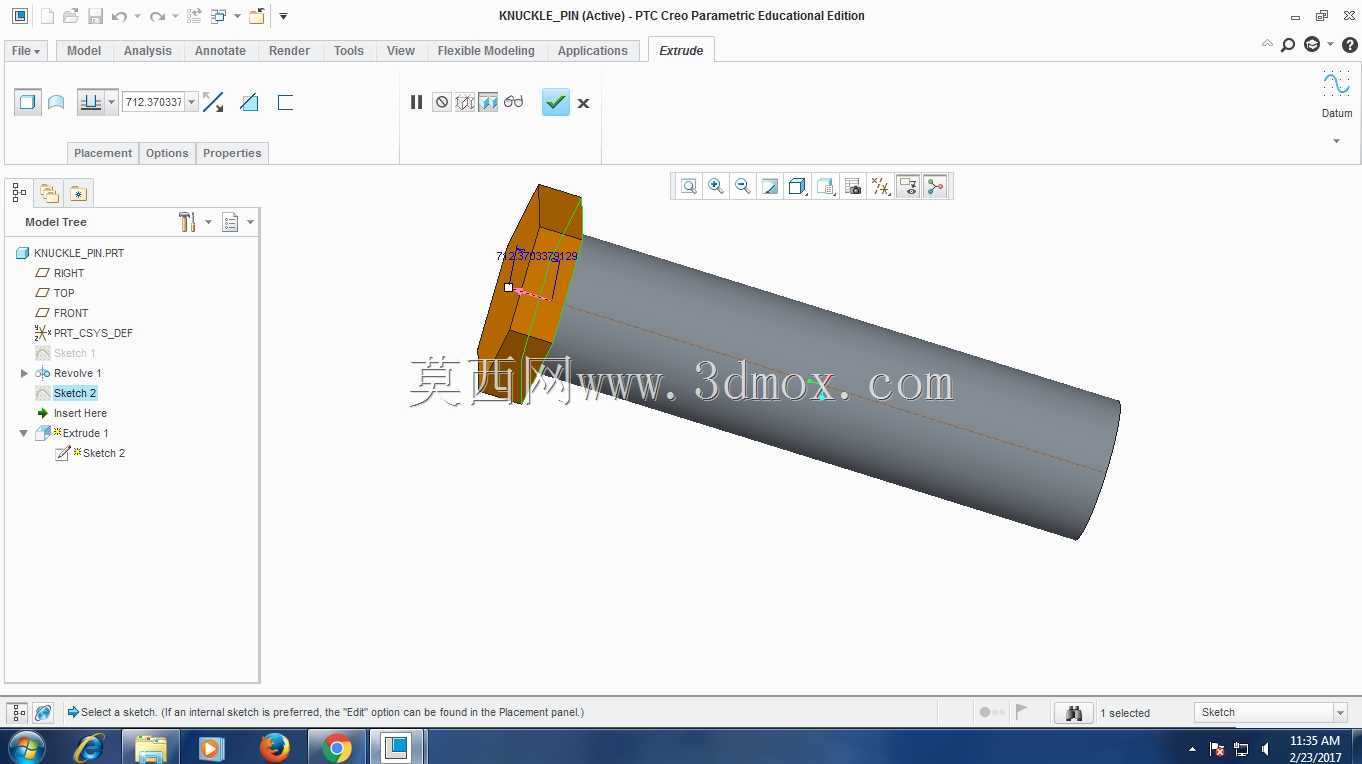

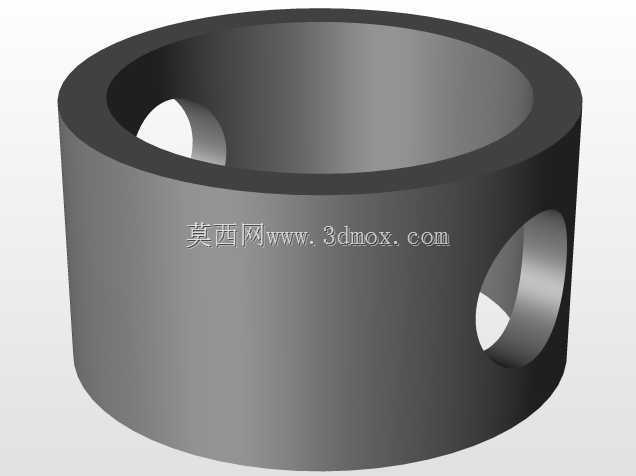

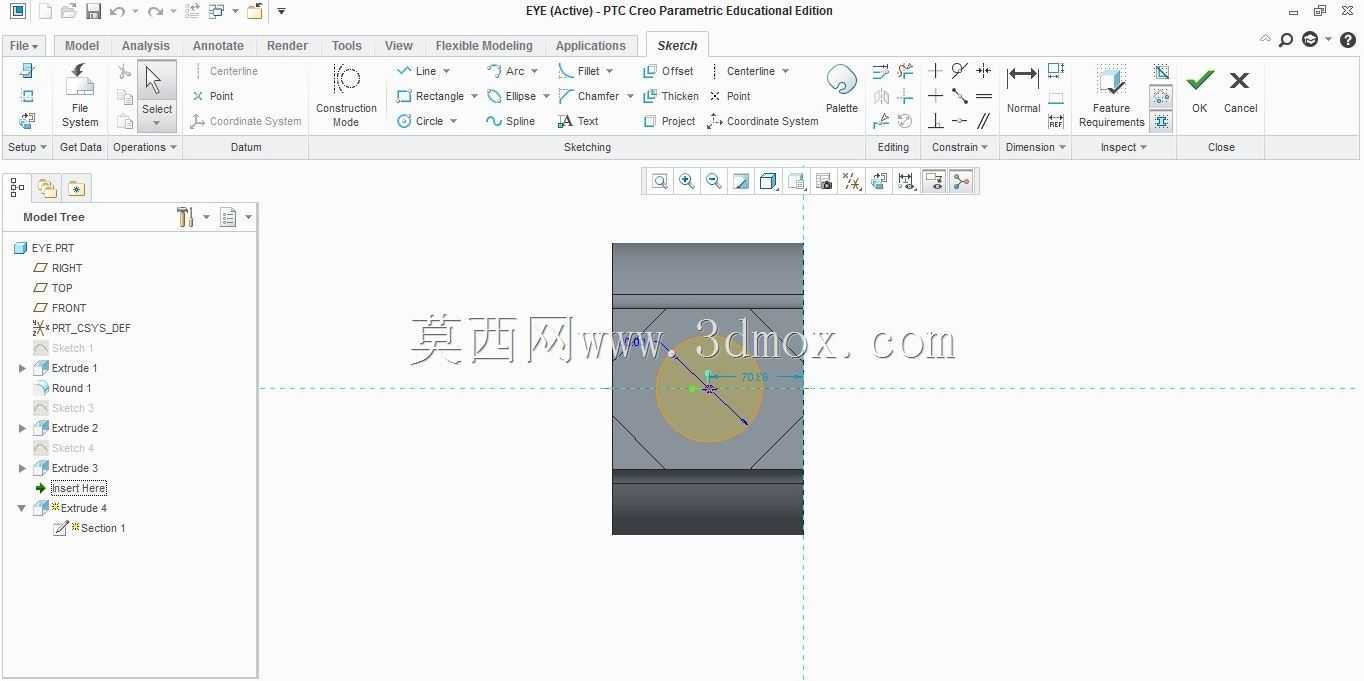

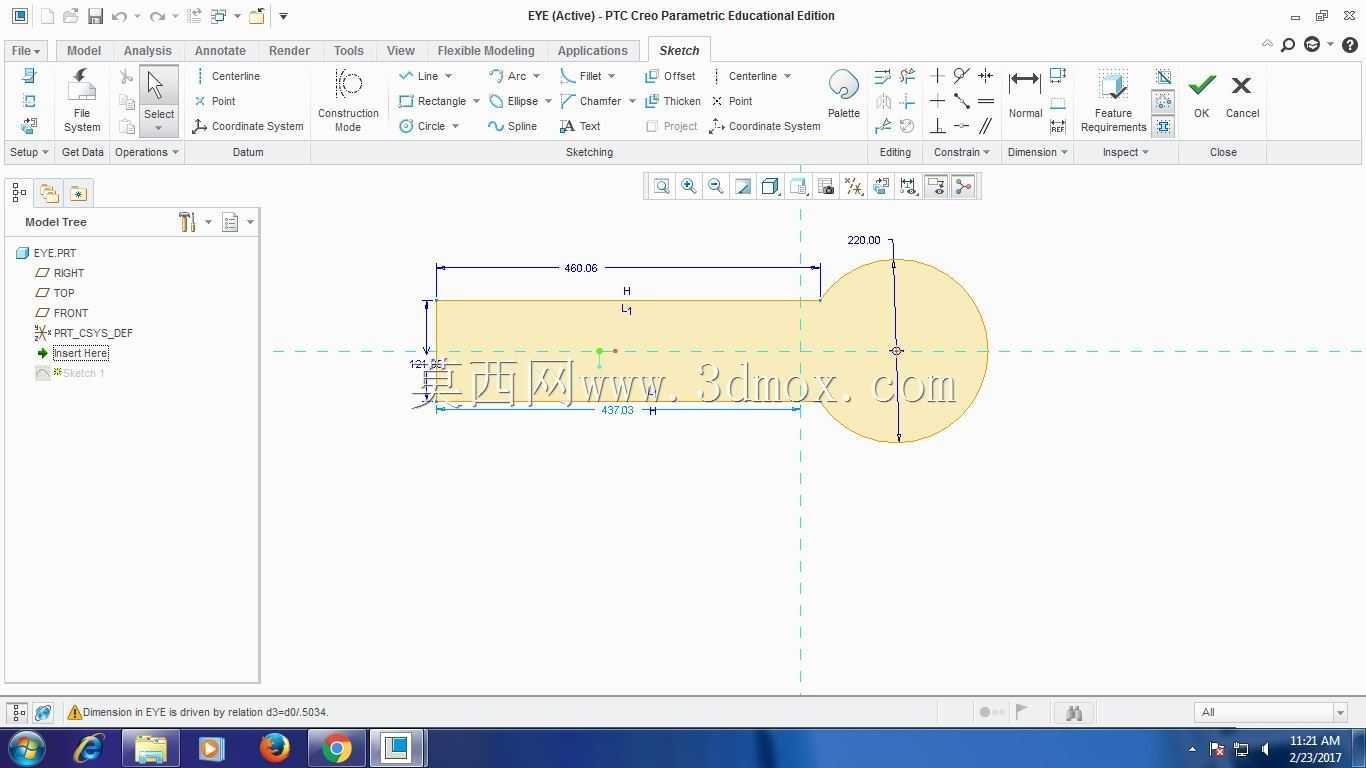

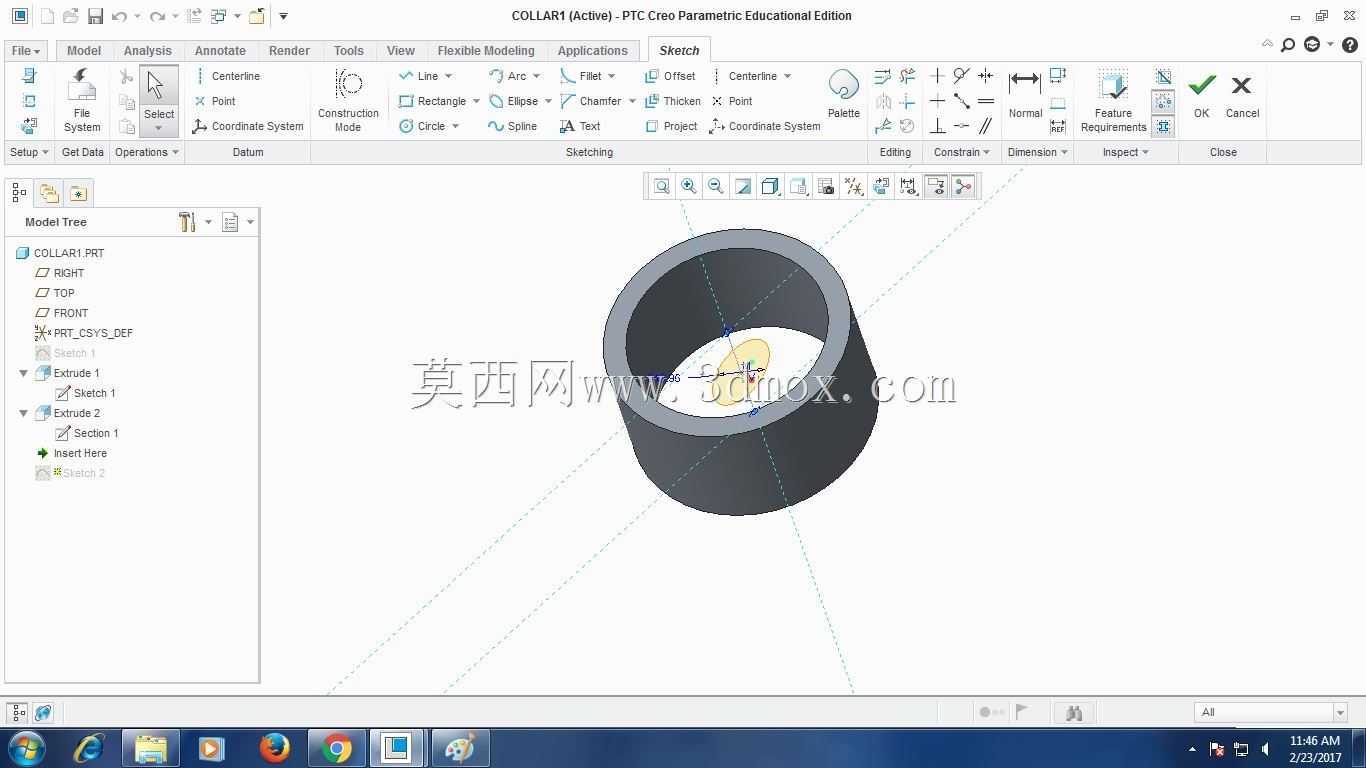

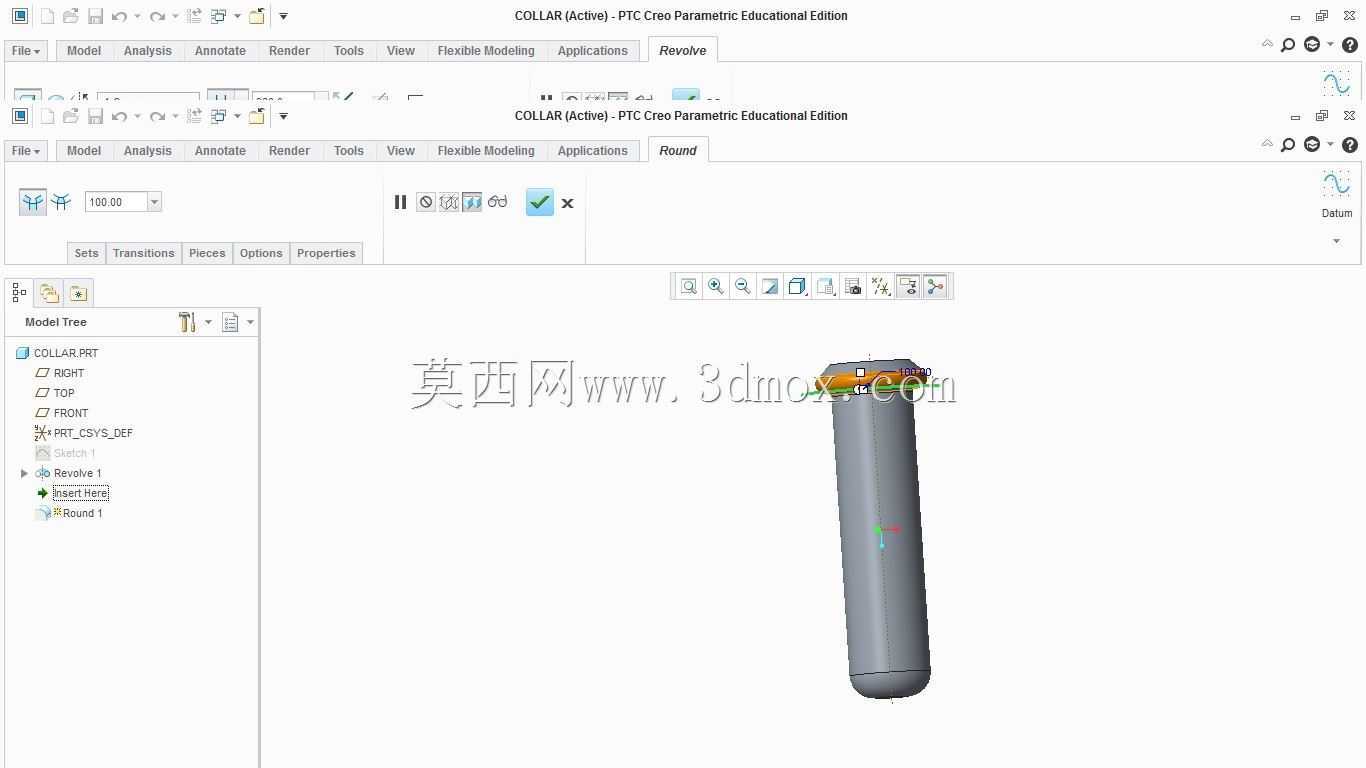

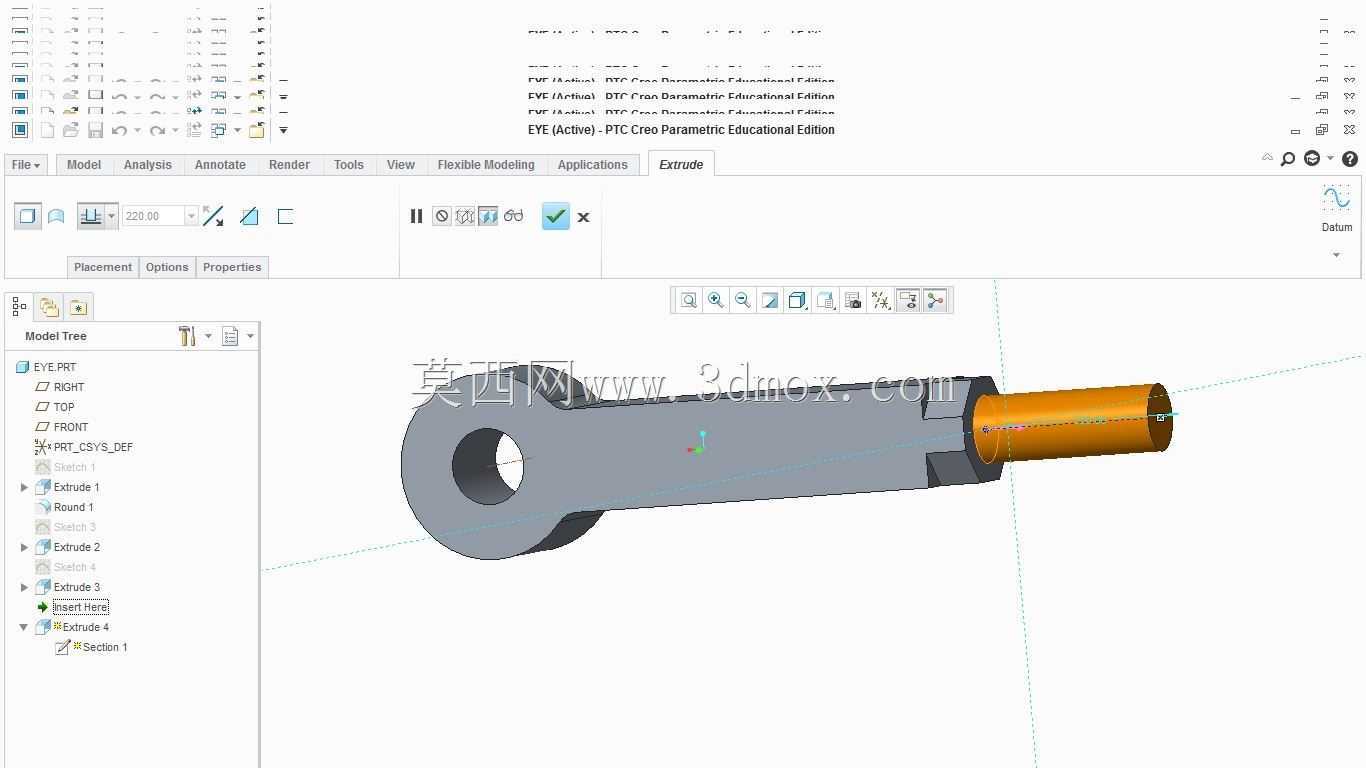

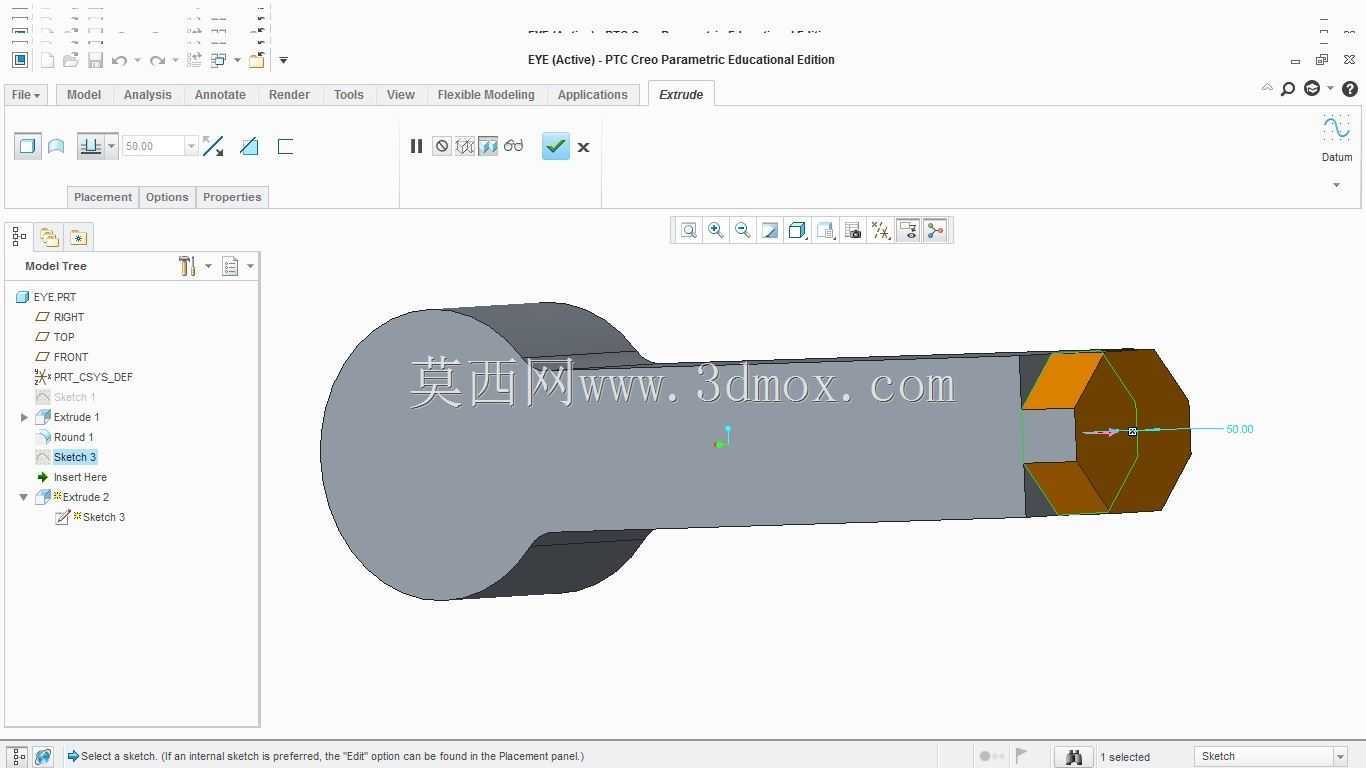

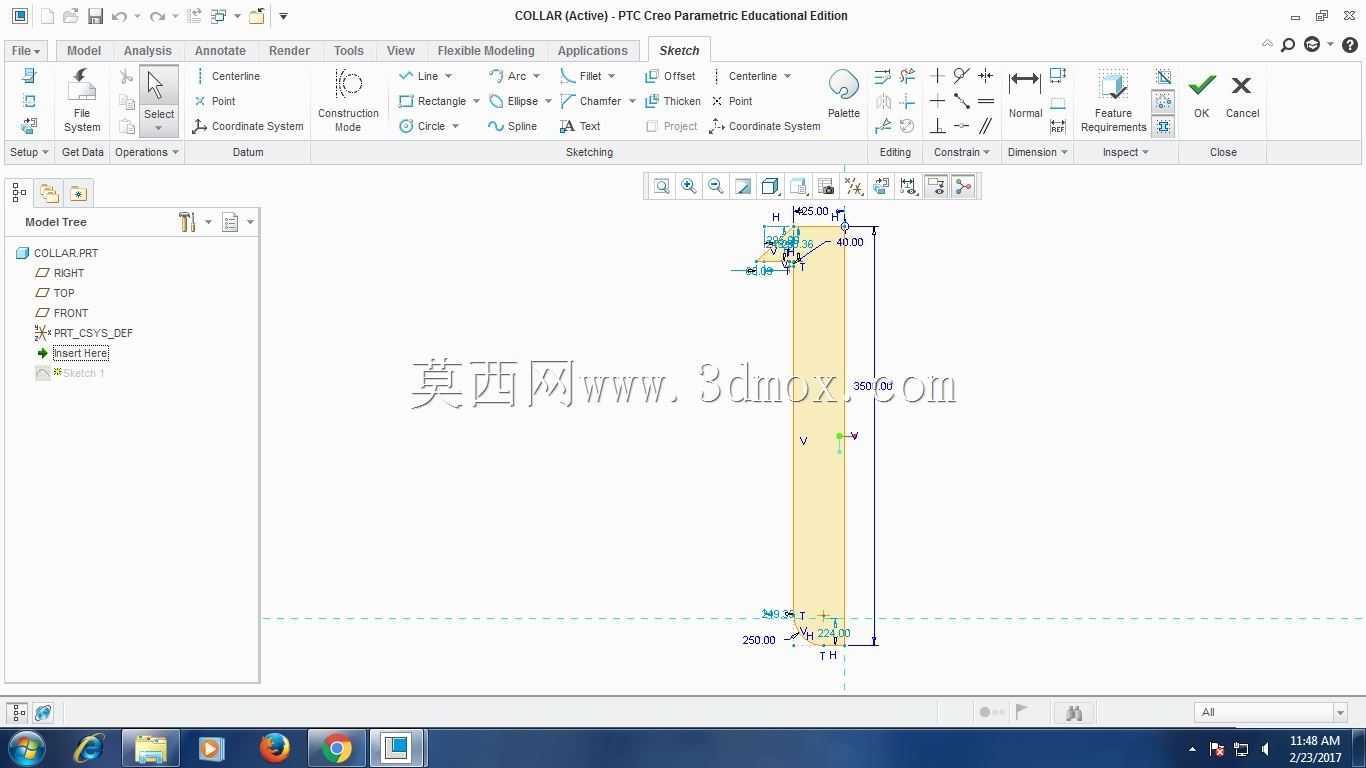

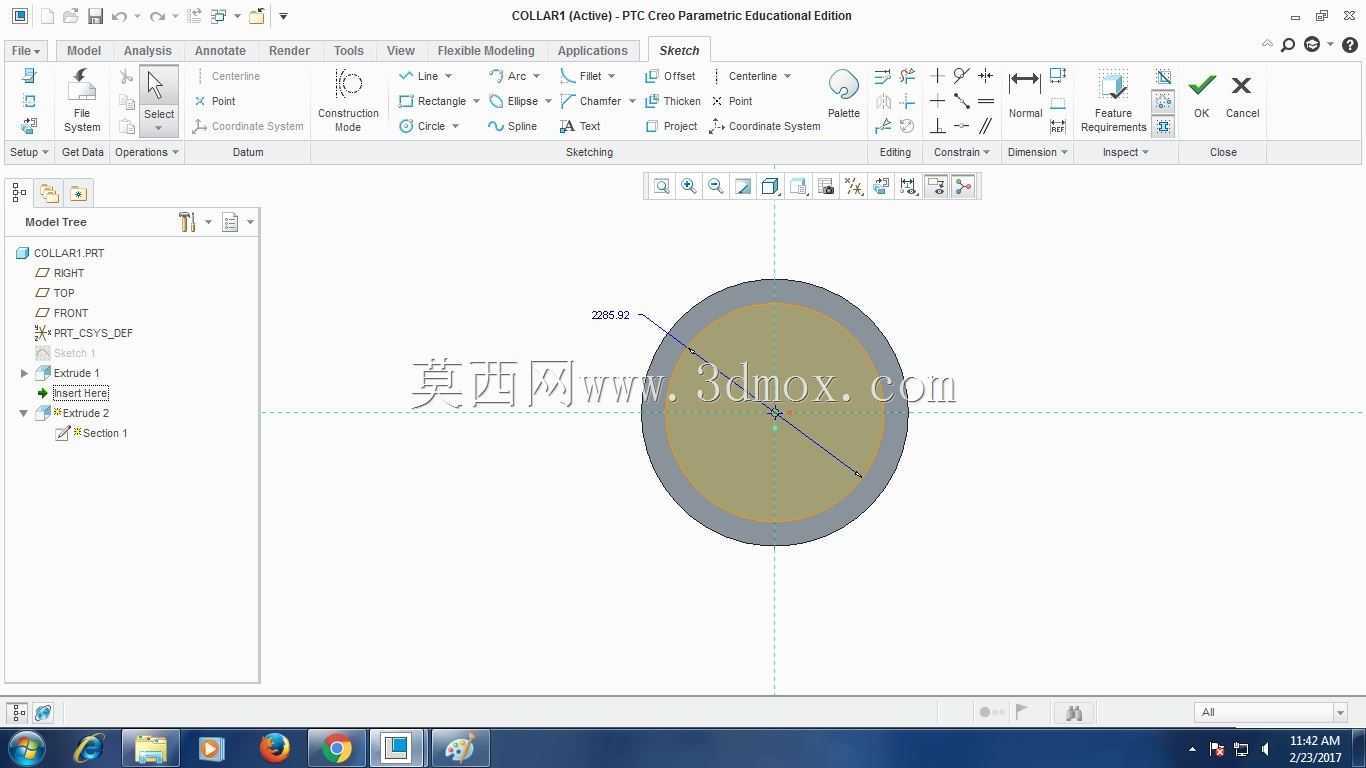

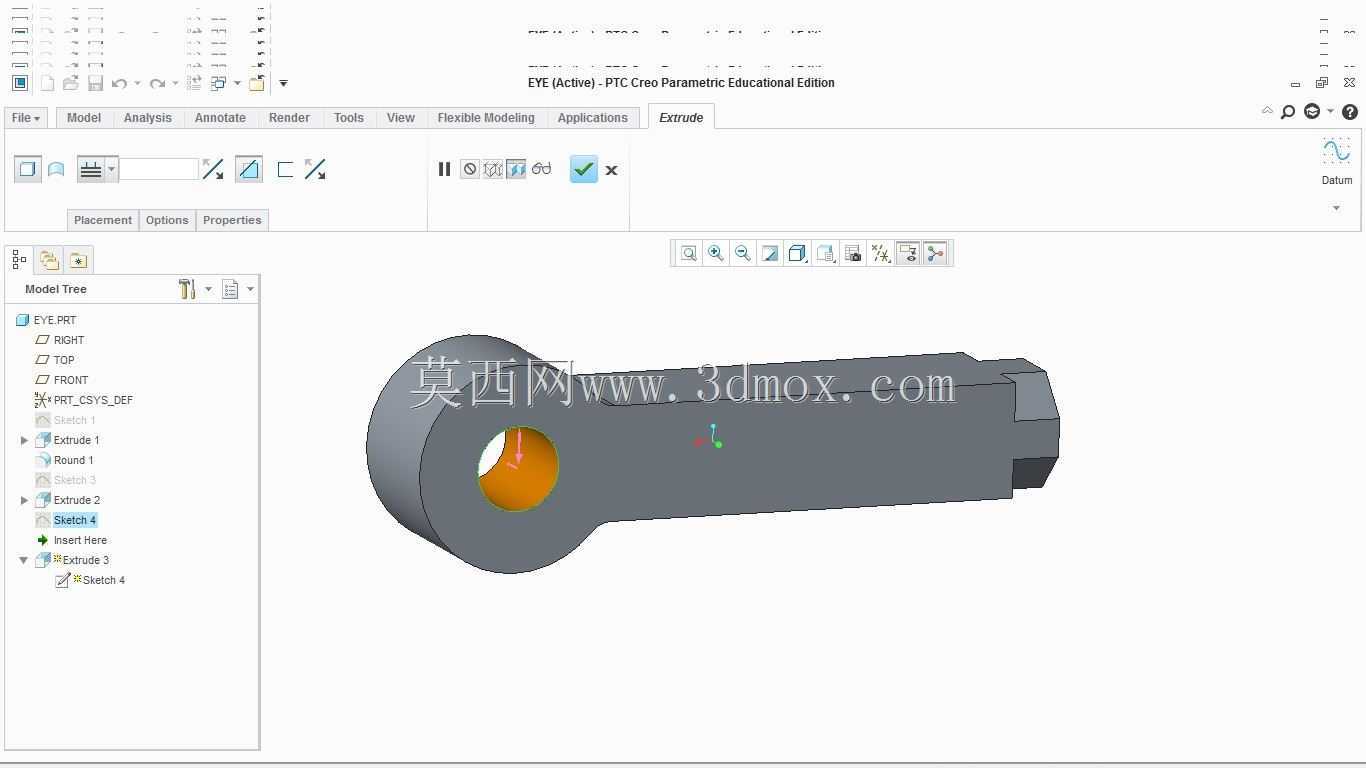

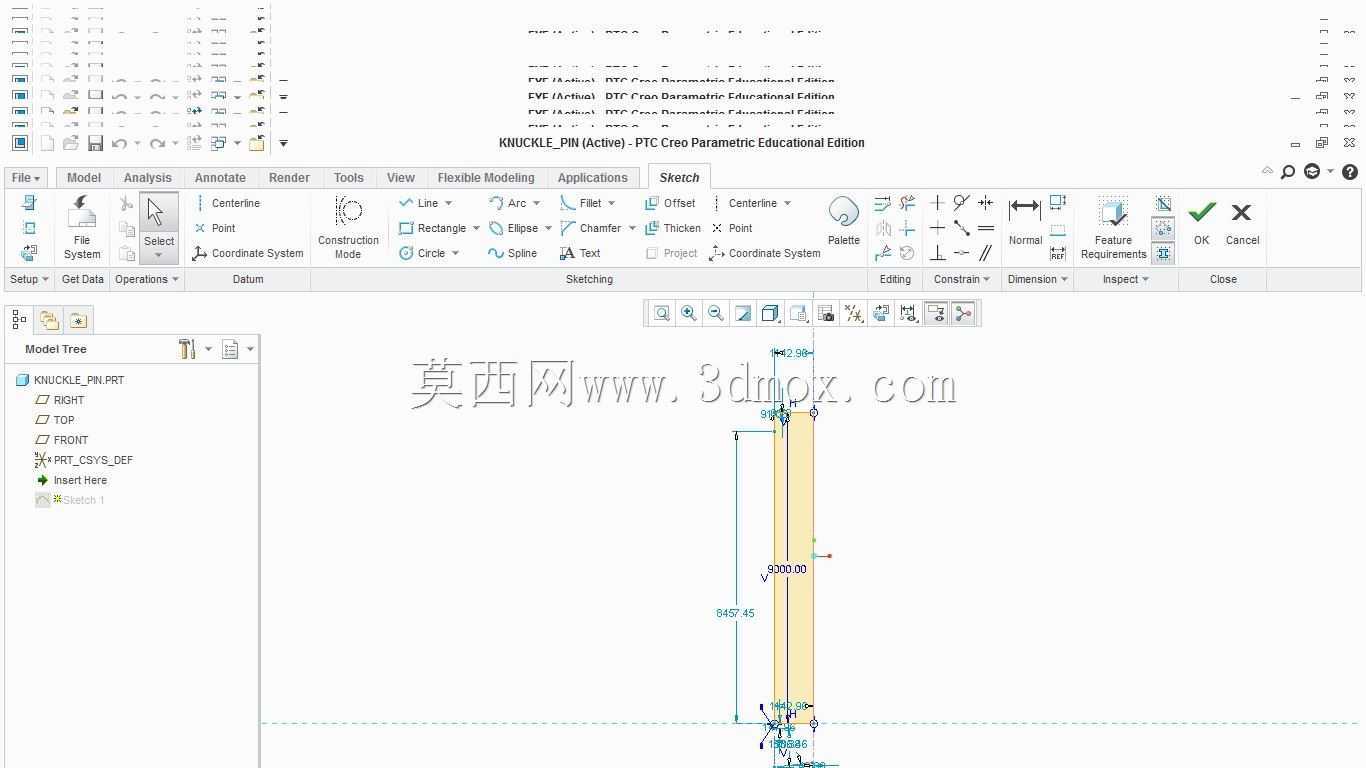

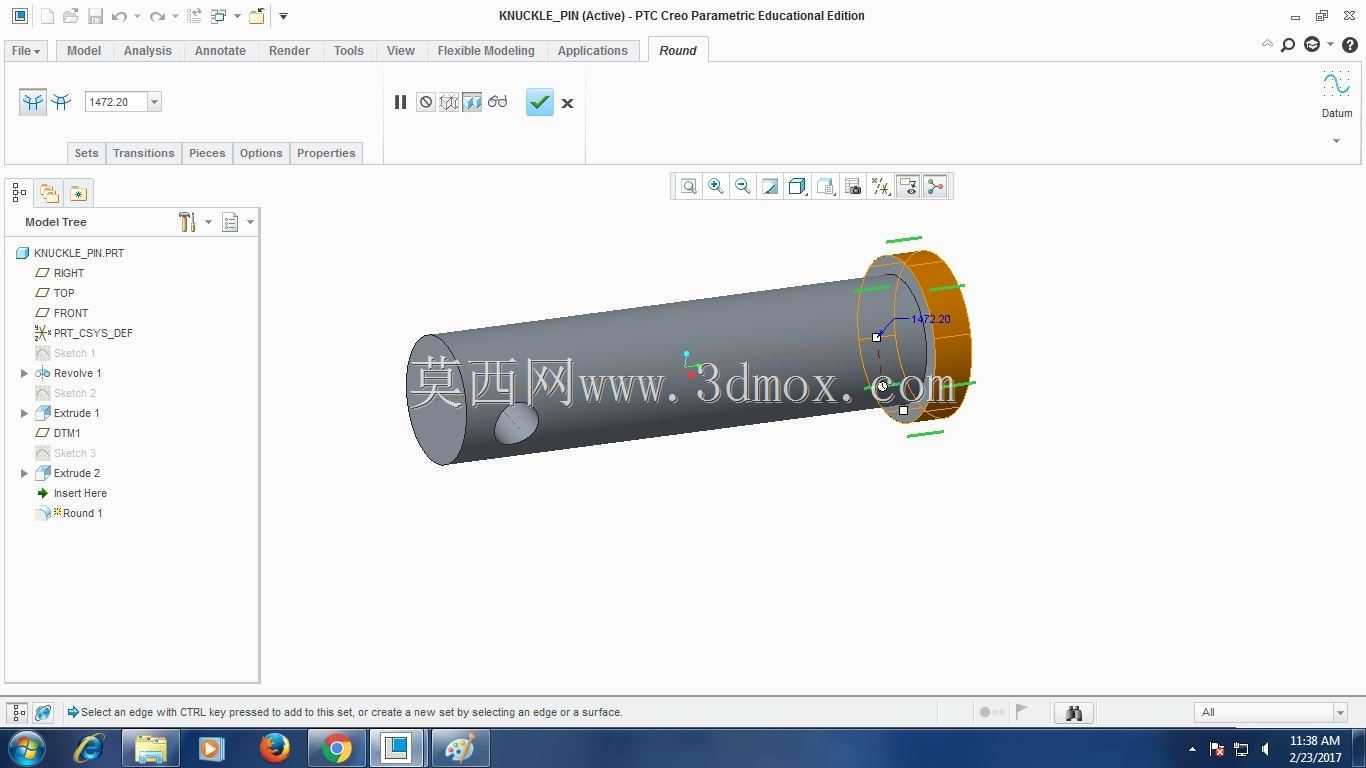

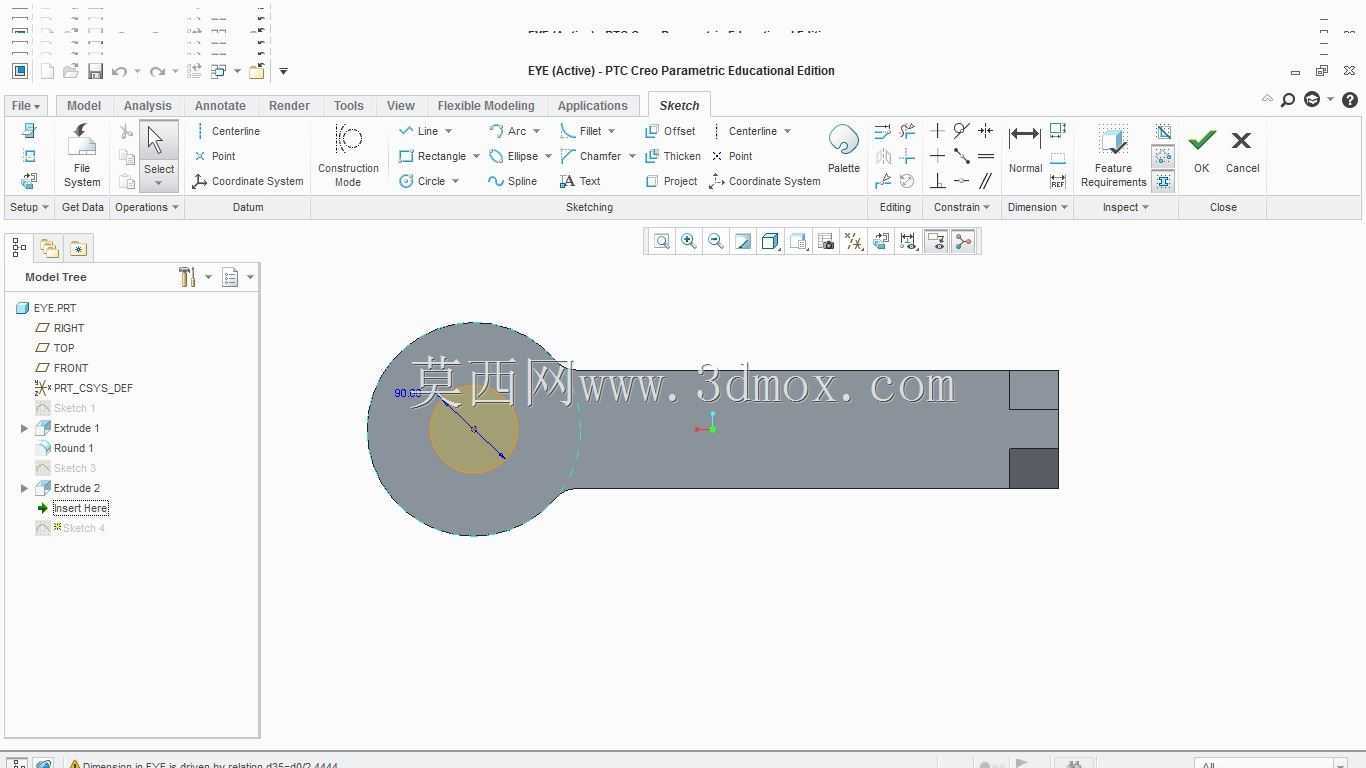

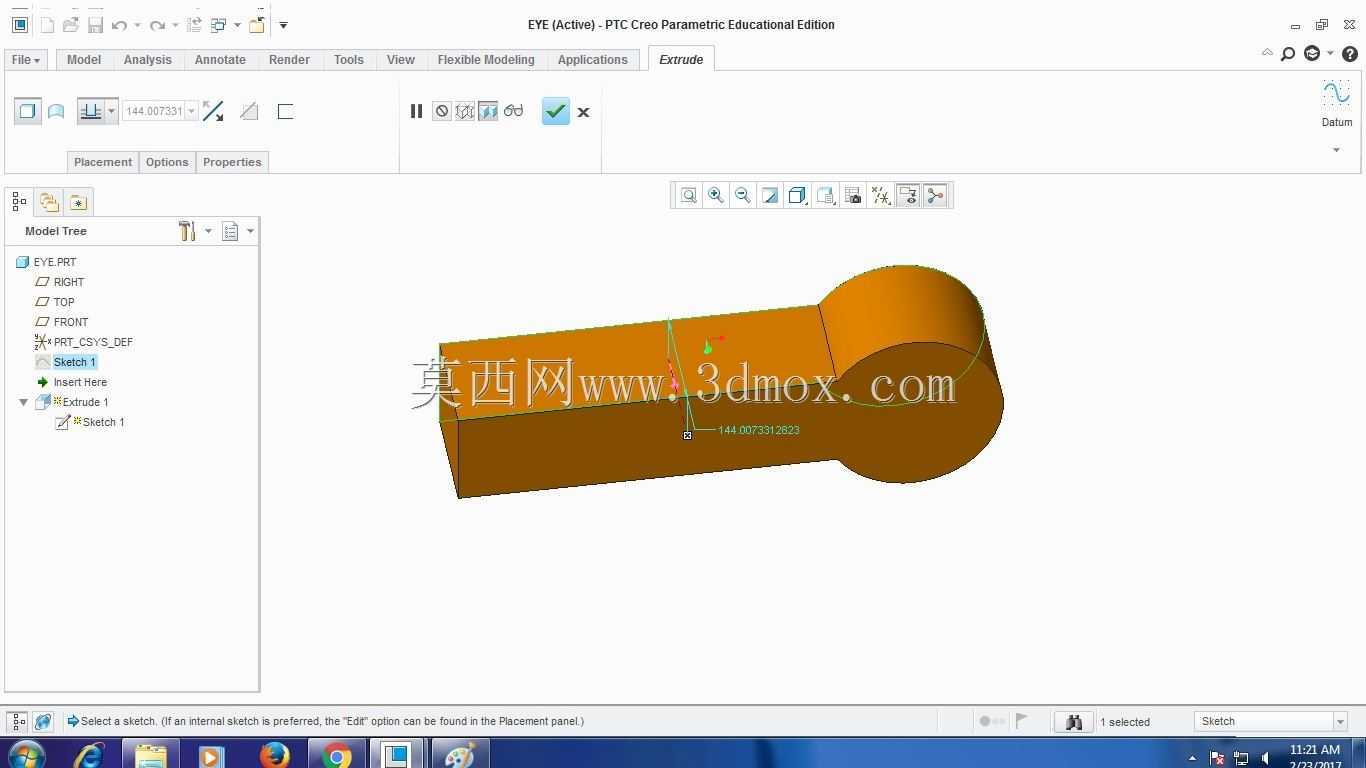

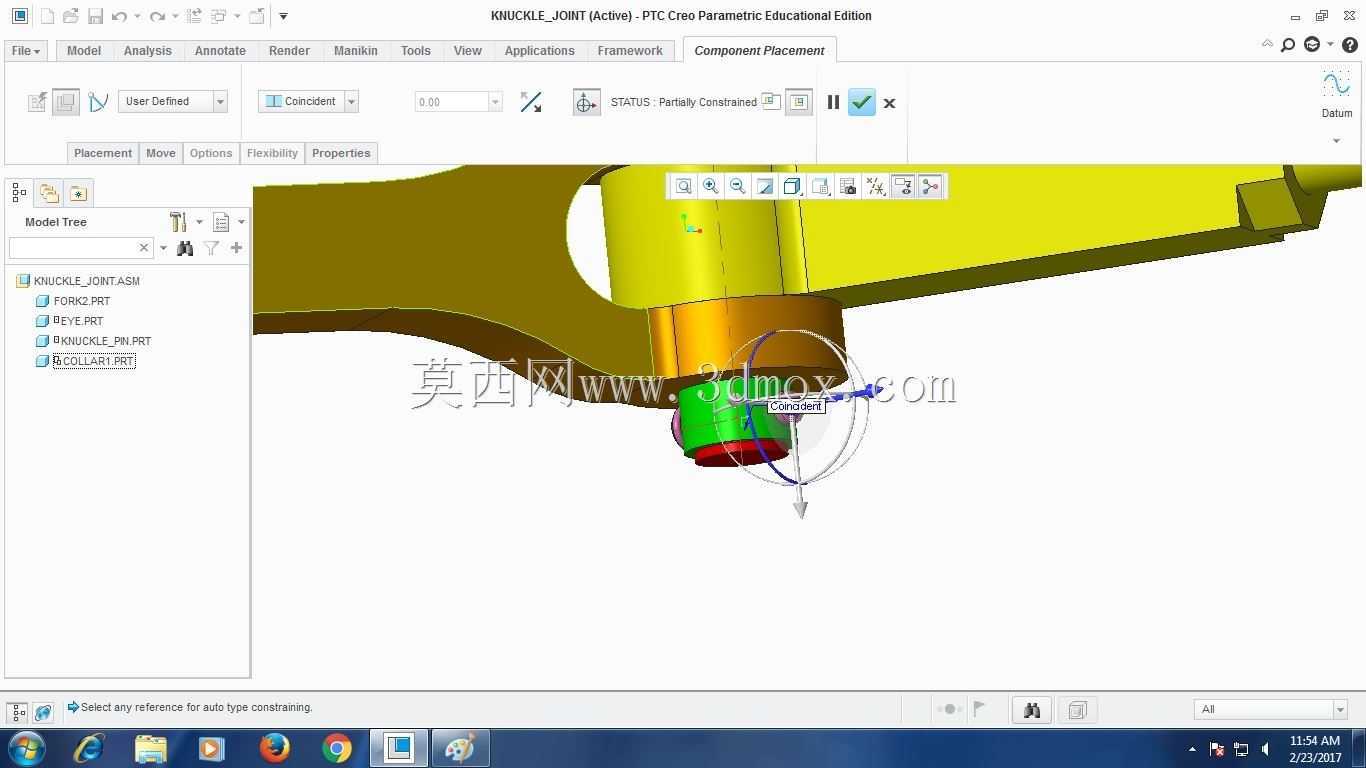

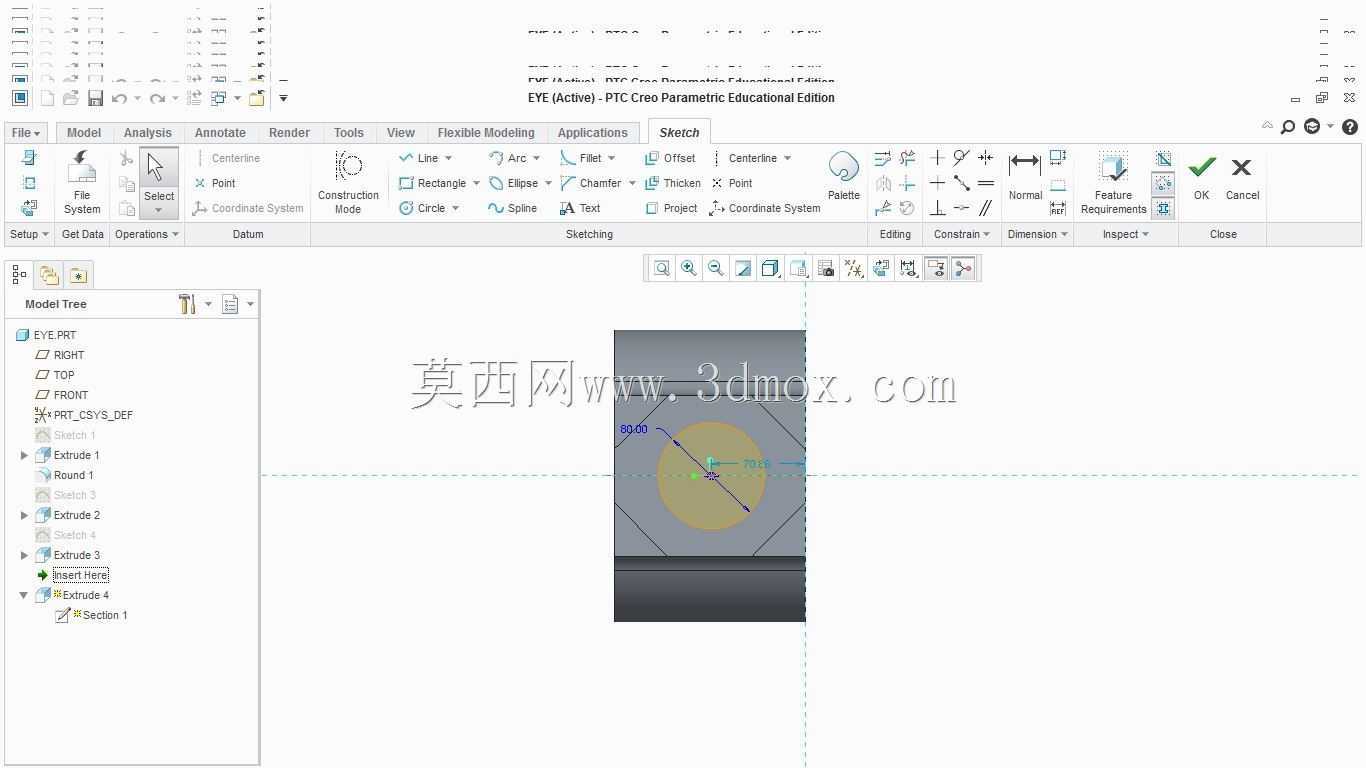

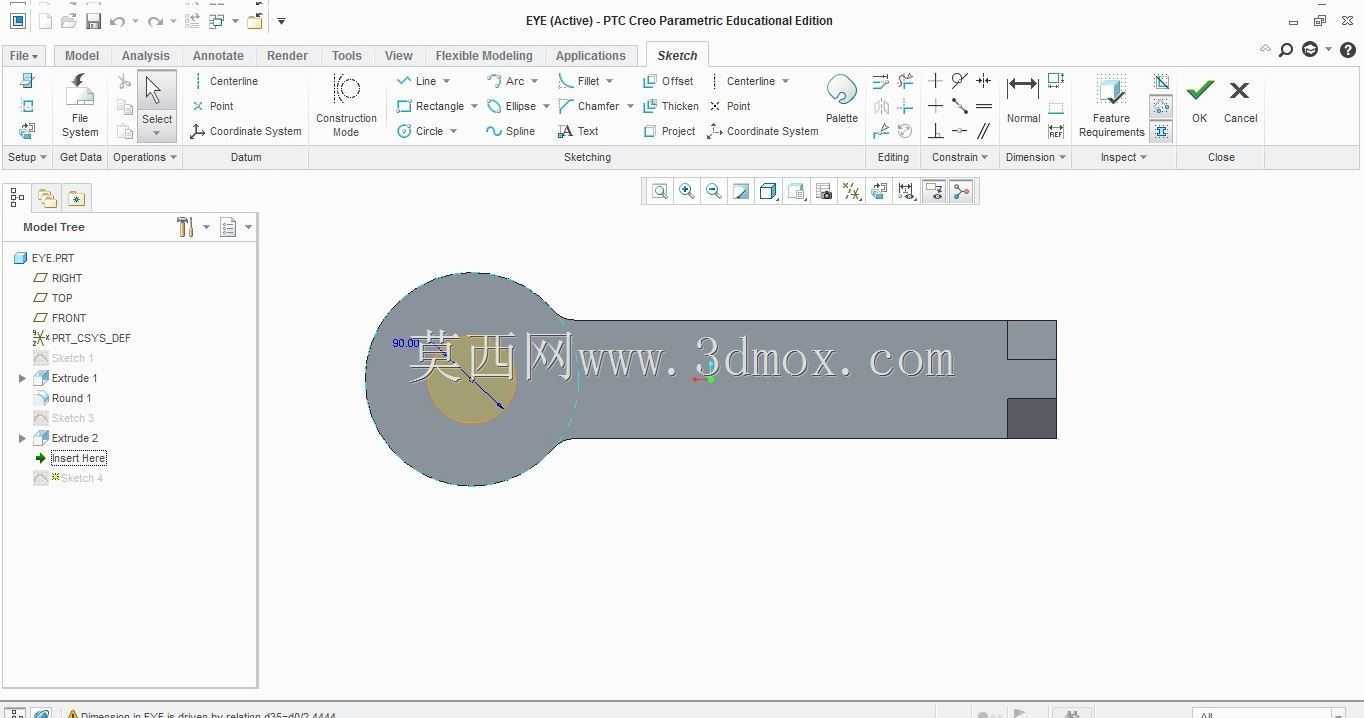

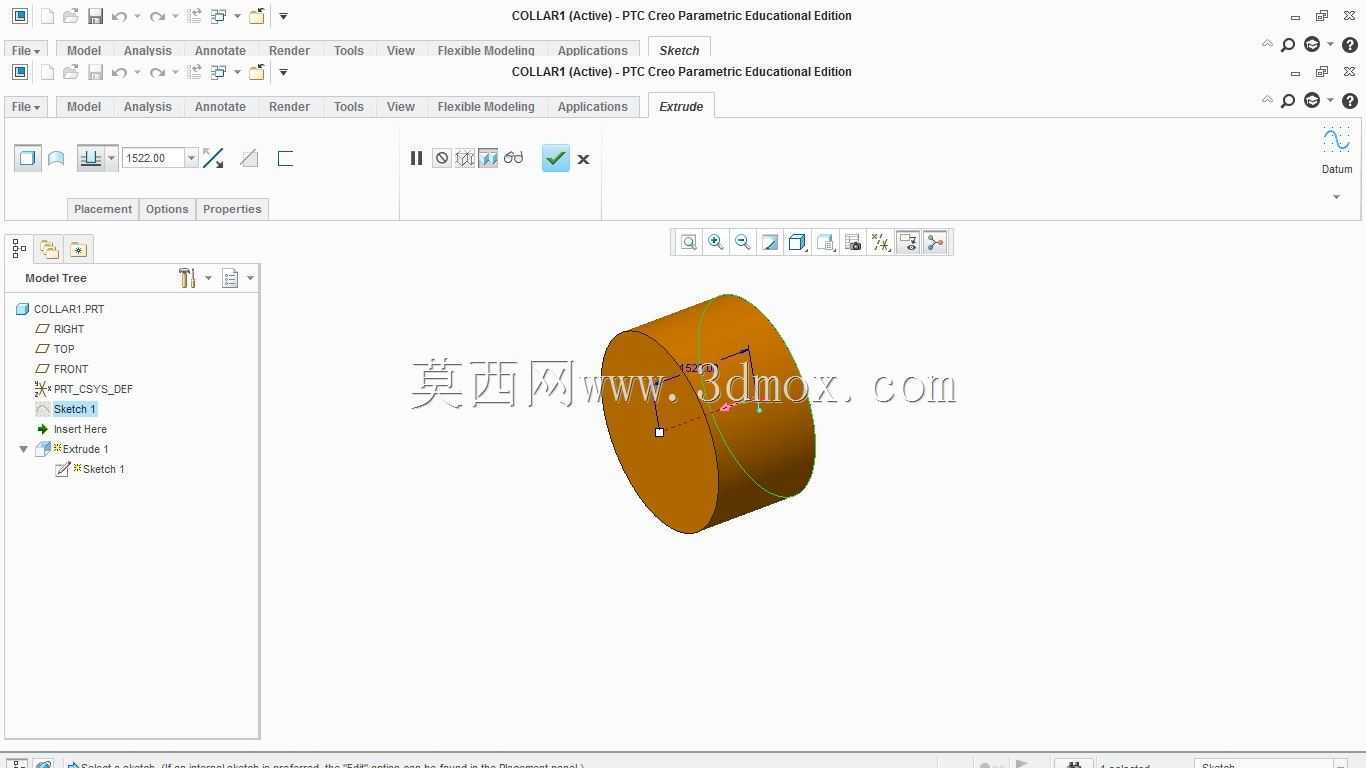

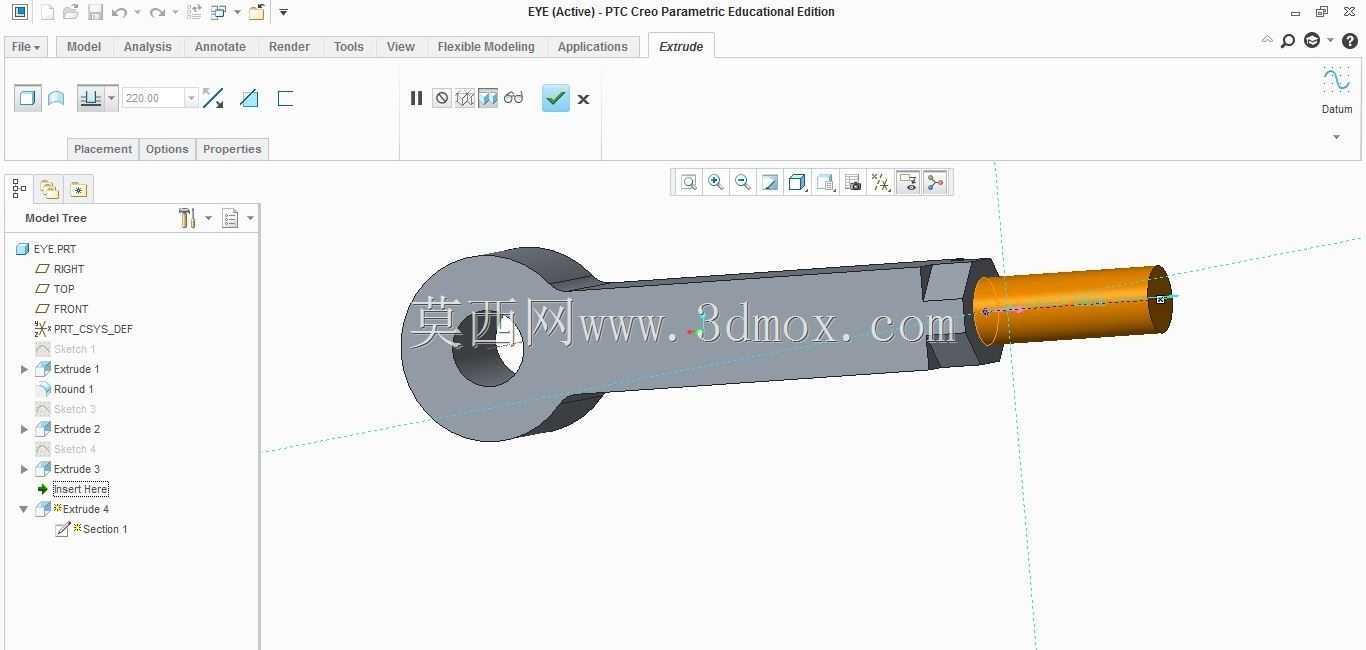

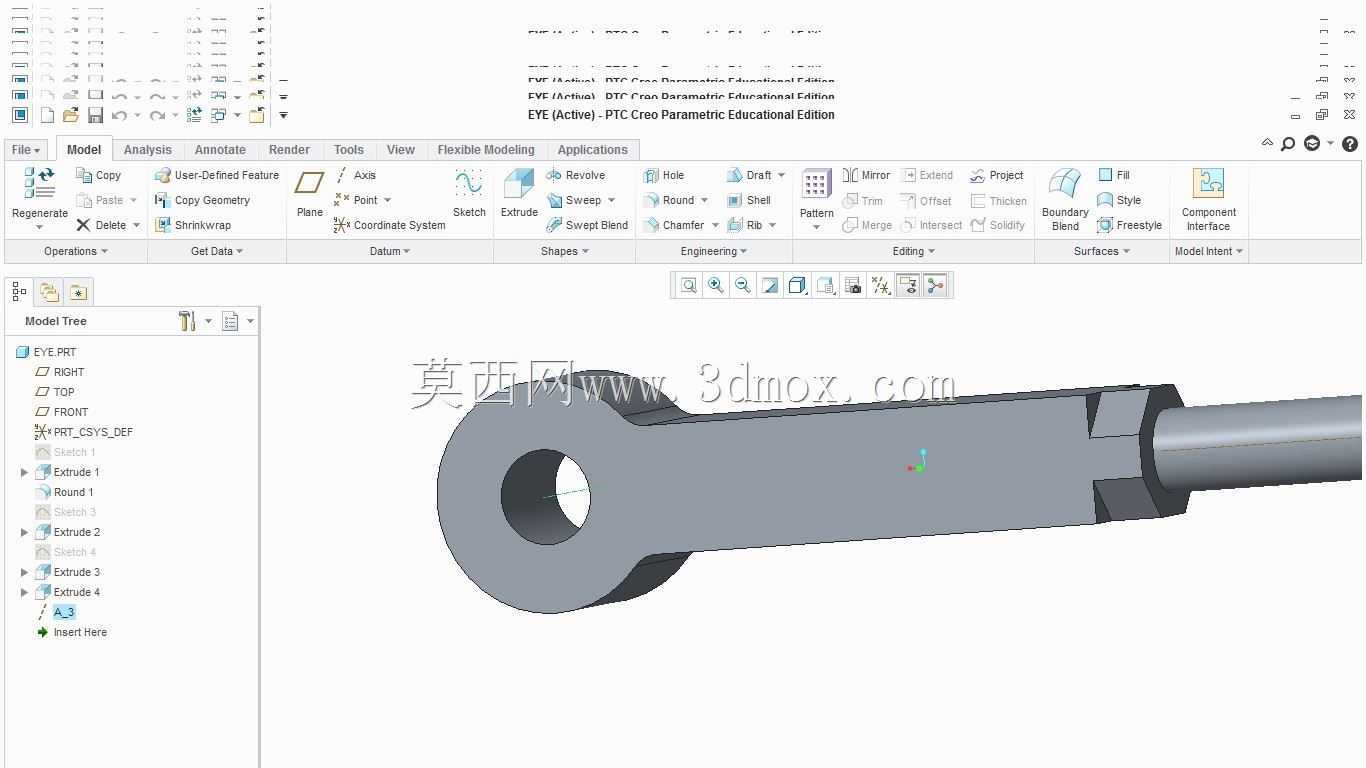

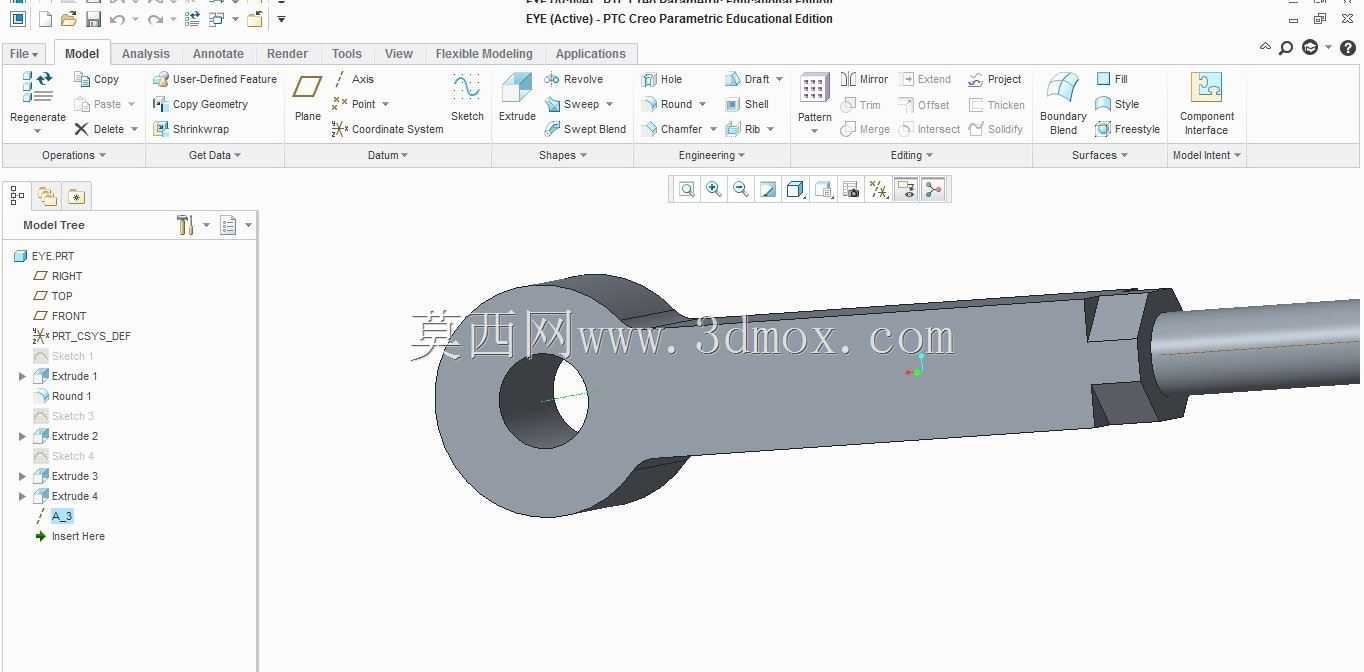

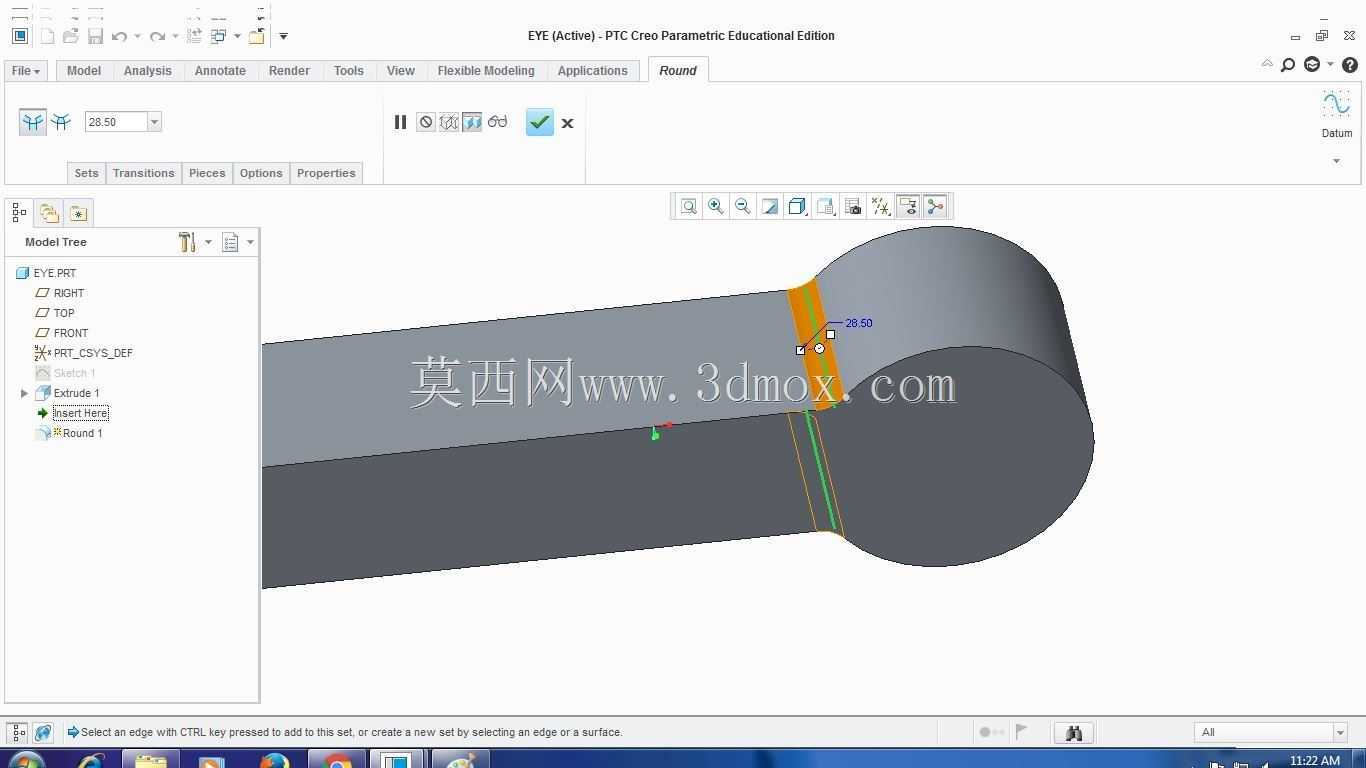

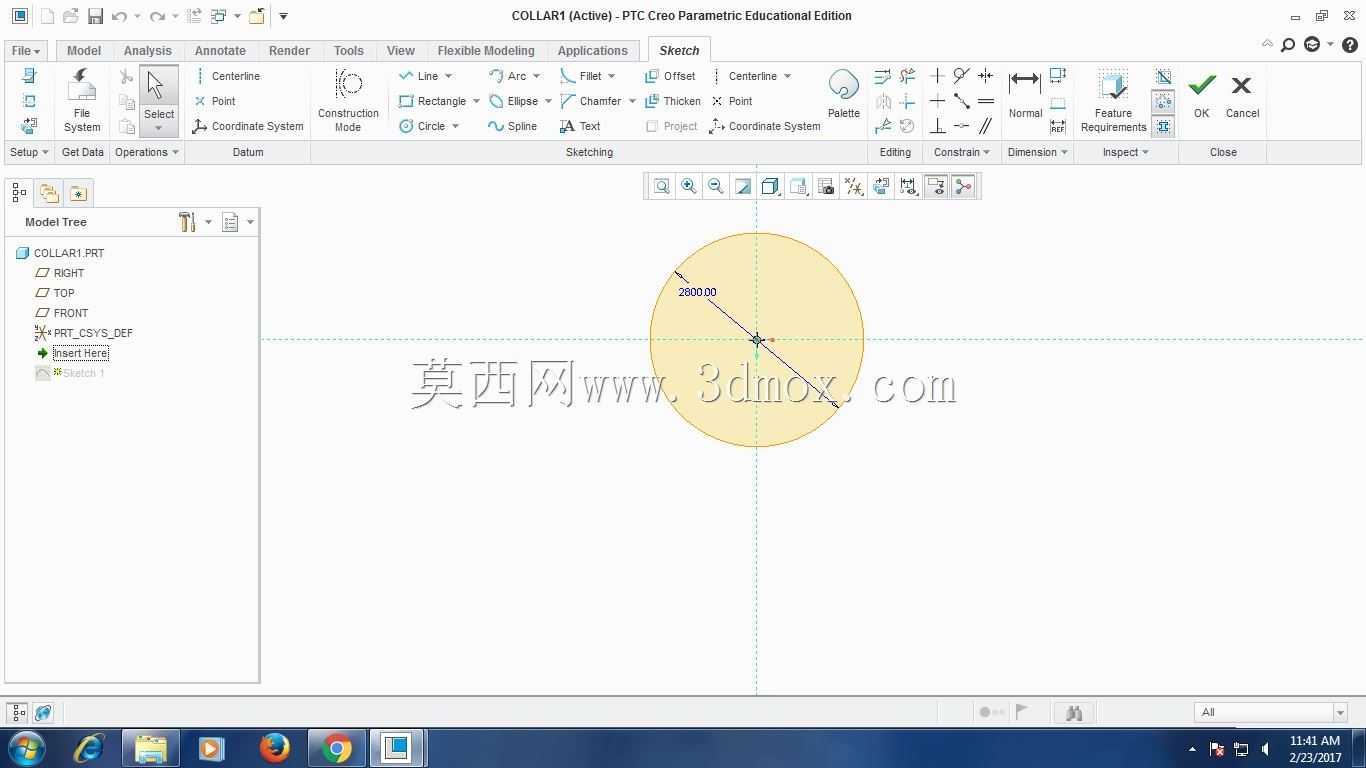

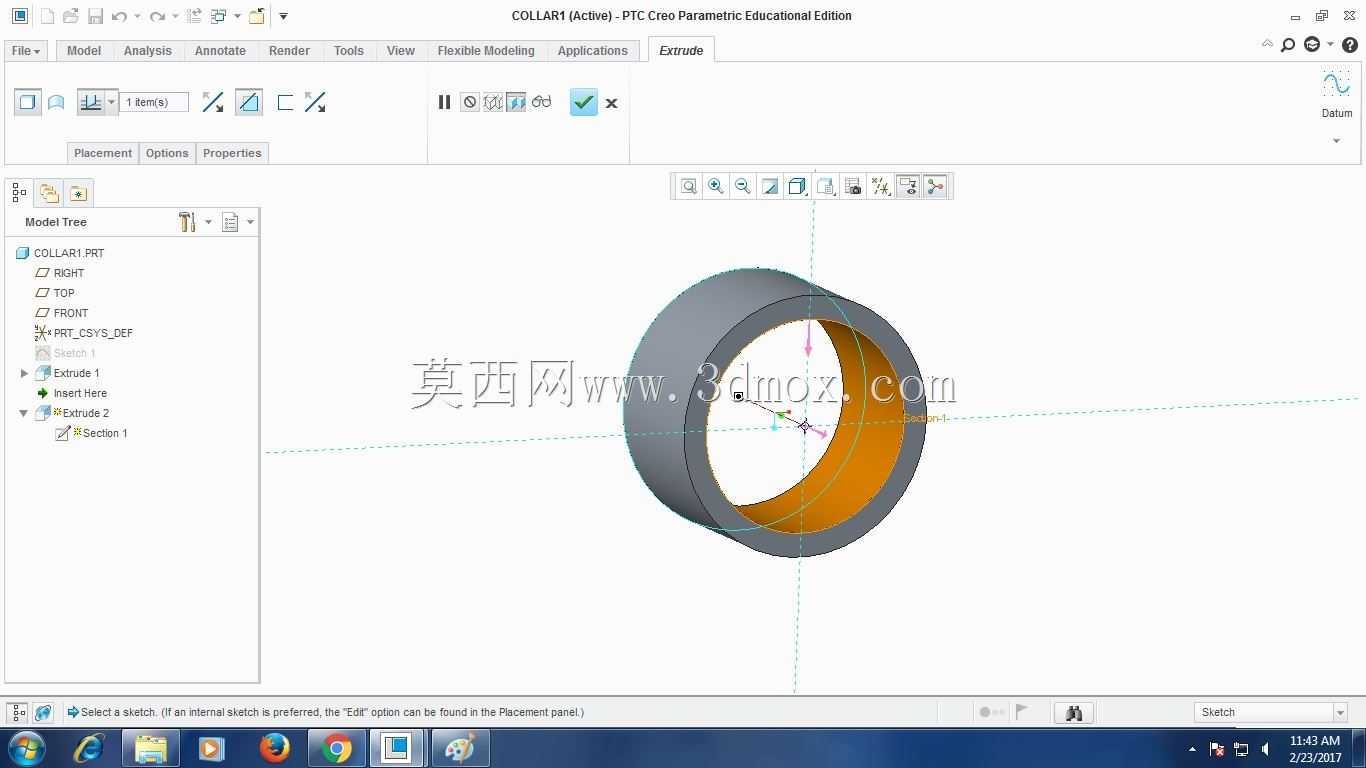

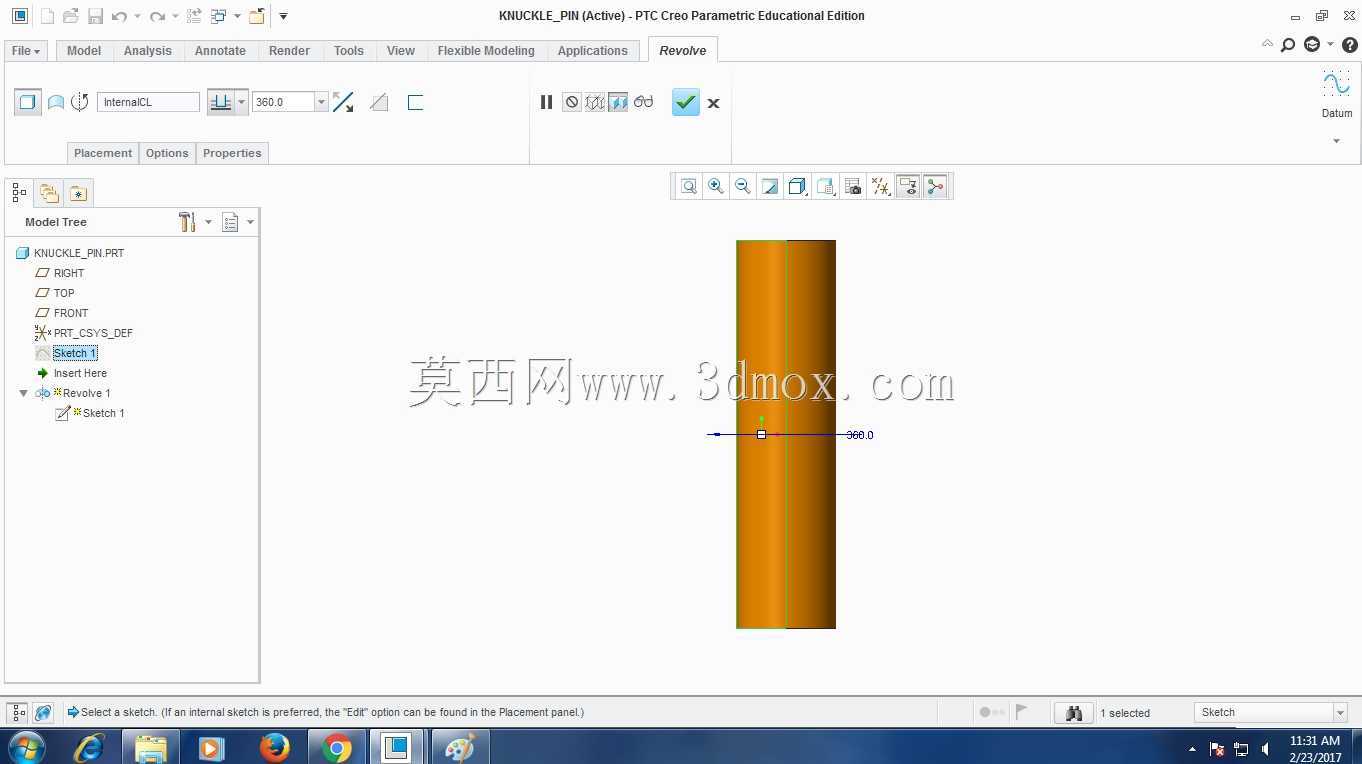

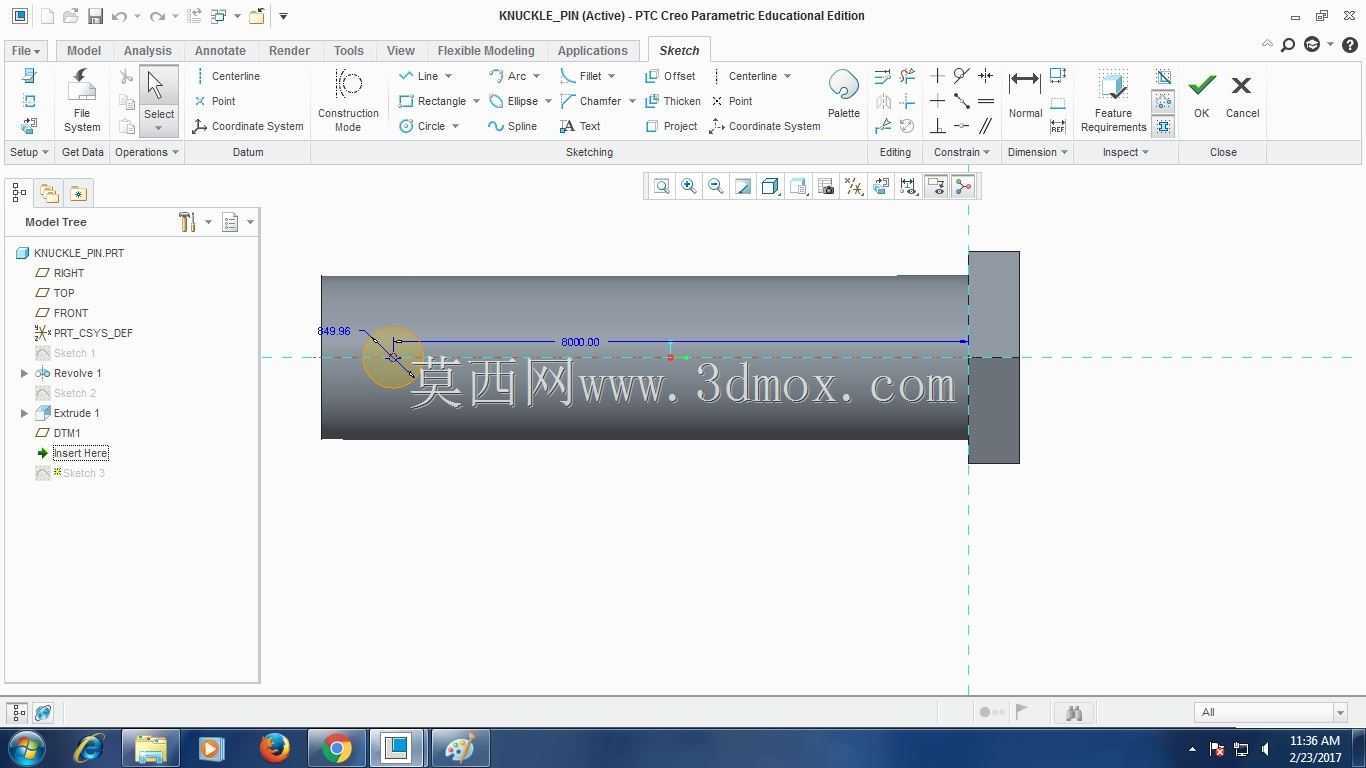

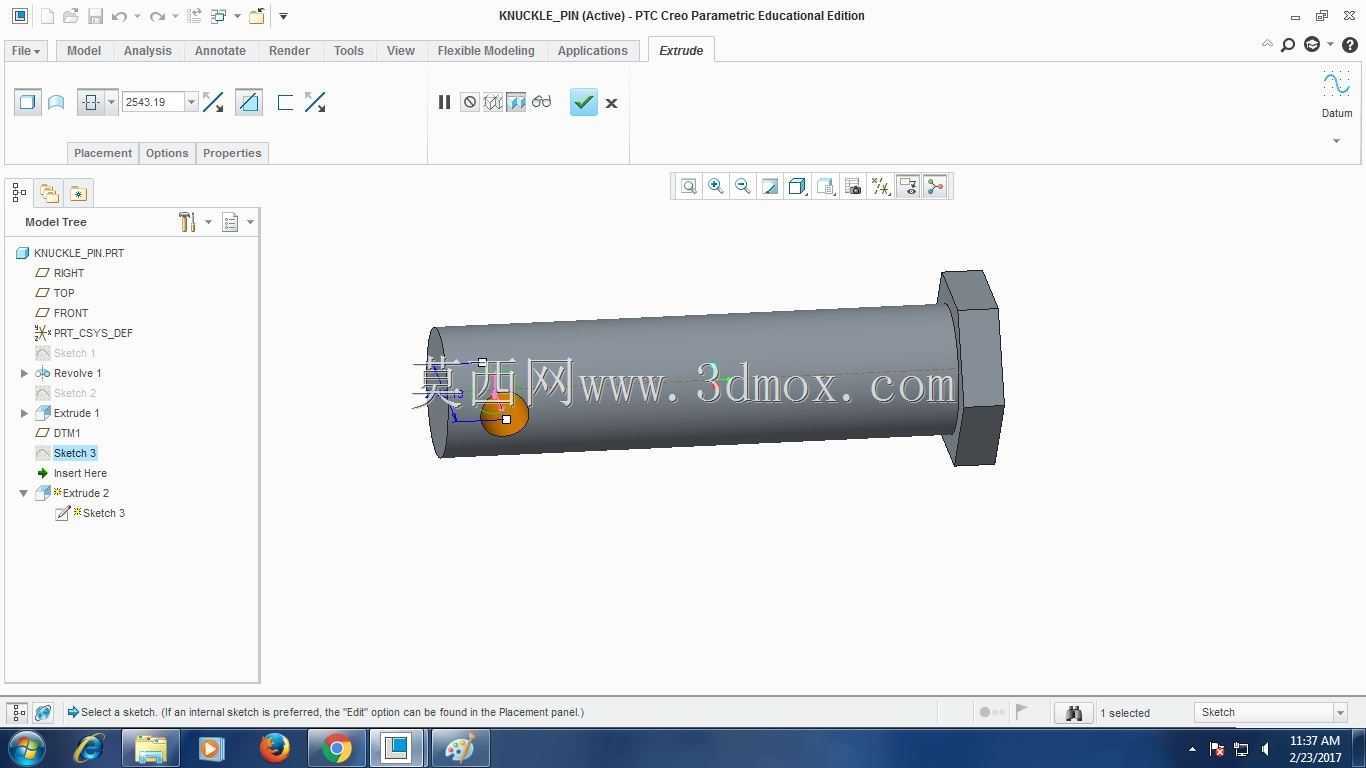

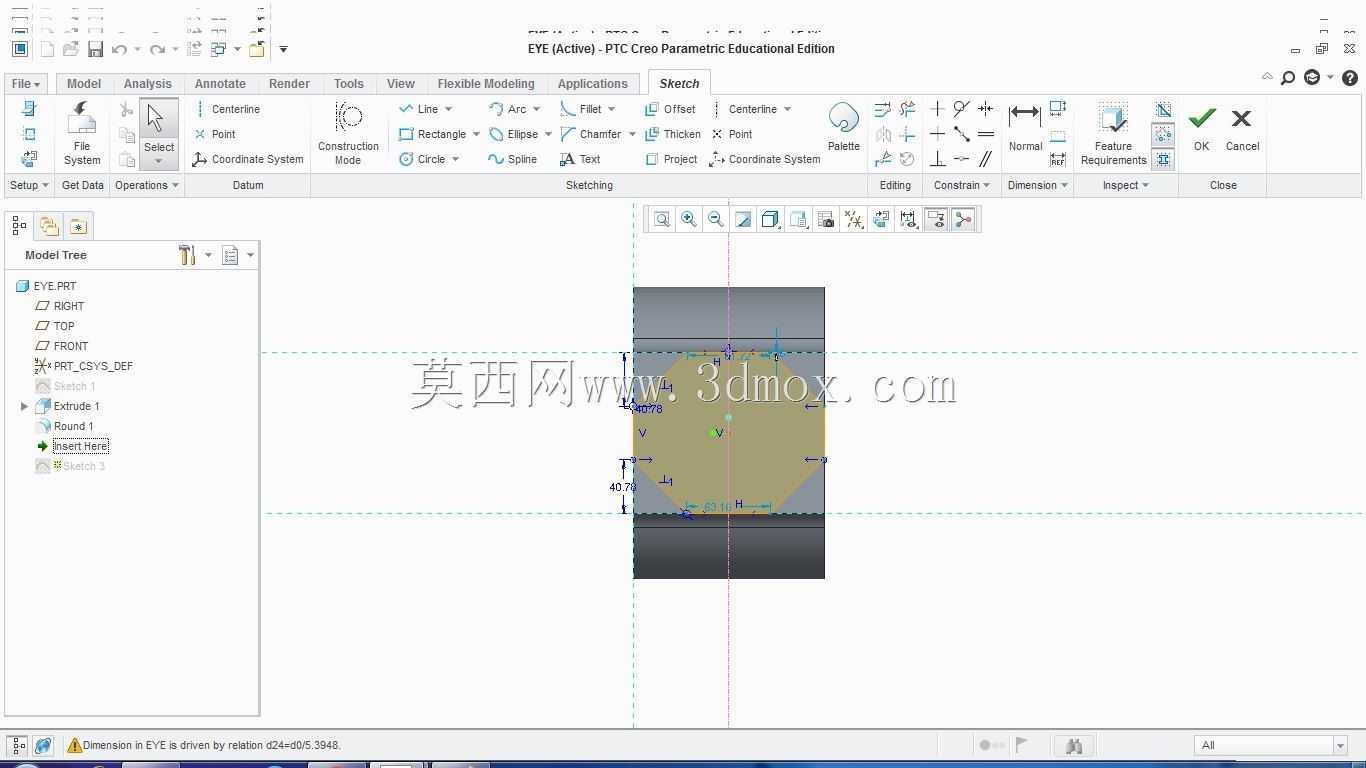

　　耳片内侧的贴合面经过平面度处理，保证与眼型接头端面的贴合间隙控制在合理范围，避免运行时出现窜动。眼型接头的一端为带内孔的球头配合端，与关节销形成转动副，可实现绕销轴的周向转动以及小角度的径向摆动，另一端同样设计有外螺纹连接段，用于对接另一侧的传动部件。锁紧套套设在眼型接头与叉形架的配合位置，用于限制关节销的轴向窜动，同时通过锥销实现锁紧套与关节销的周向固定，防止设备长期运行后销轴出现转动磨损。设计过程中首先需要确定接头的额定负载，以此反推各零件的截面尺寸、销轴直径以及螺纹规格，叉形架耳片的厚度需要根据剪切强度校核，保证在最大冲击负载下不会出现耳片断裂的情况；关节销与销孔的配合选择过渡配合，既保证装配时的同轴度，

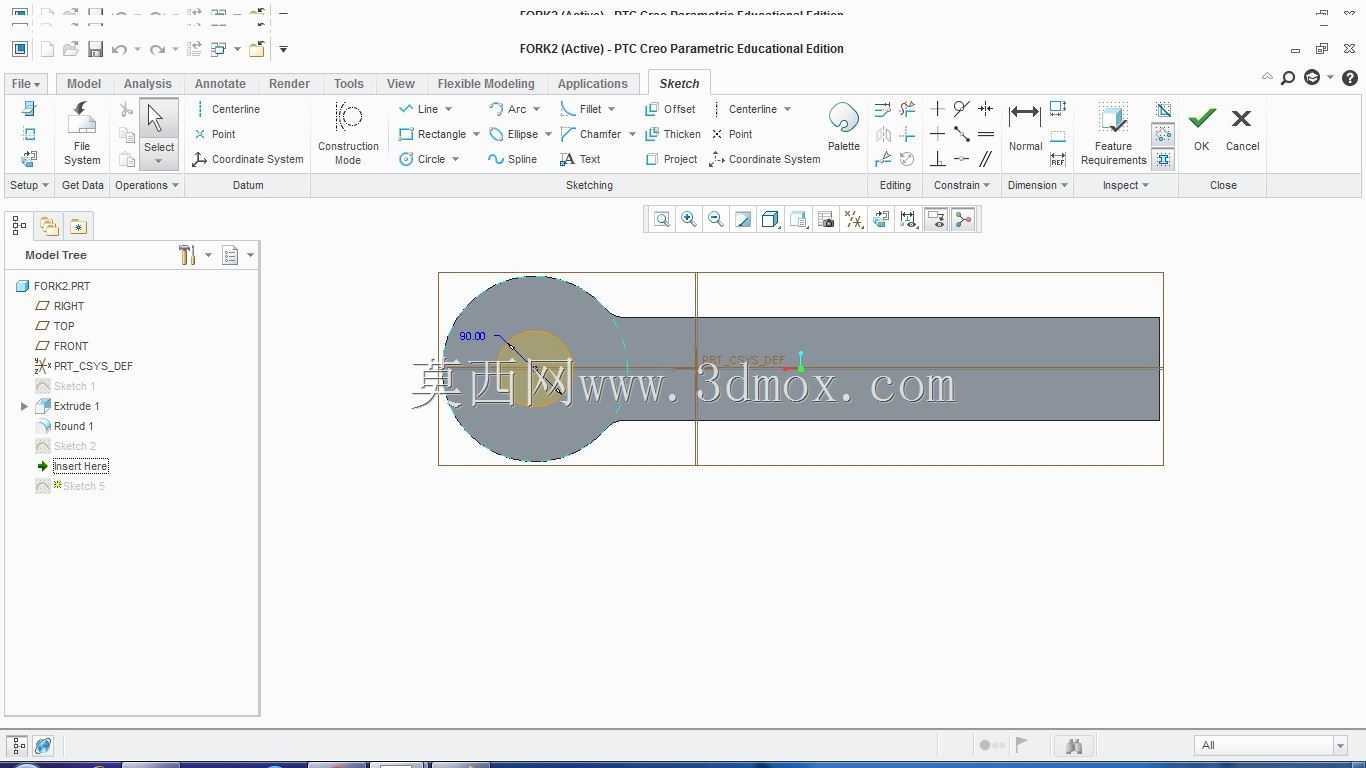

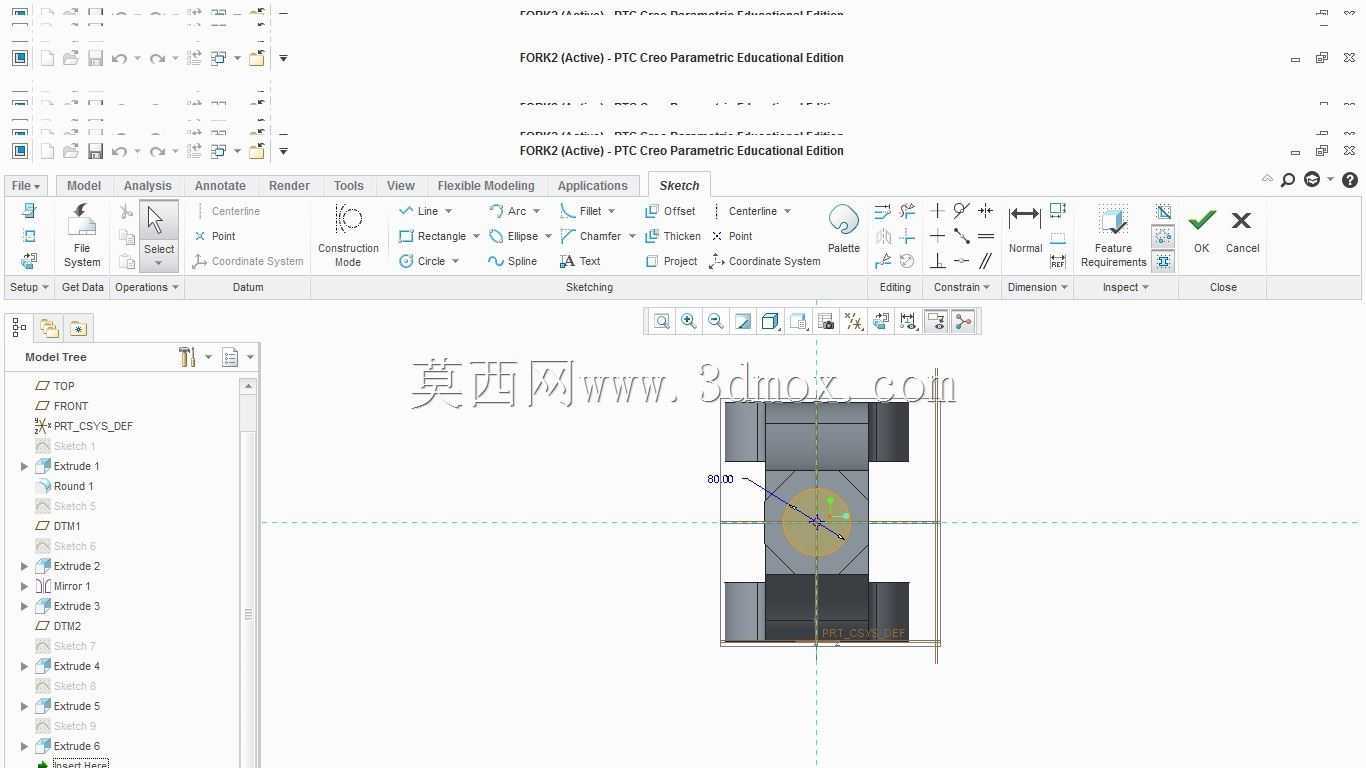

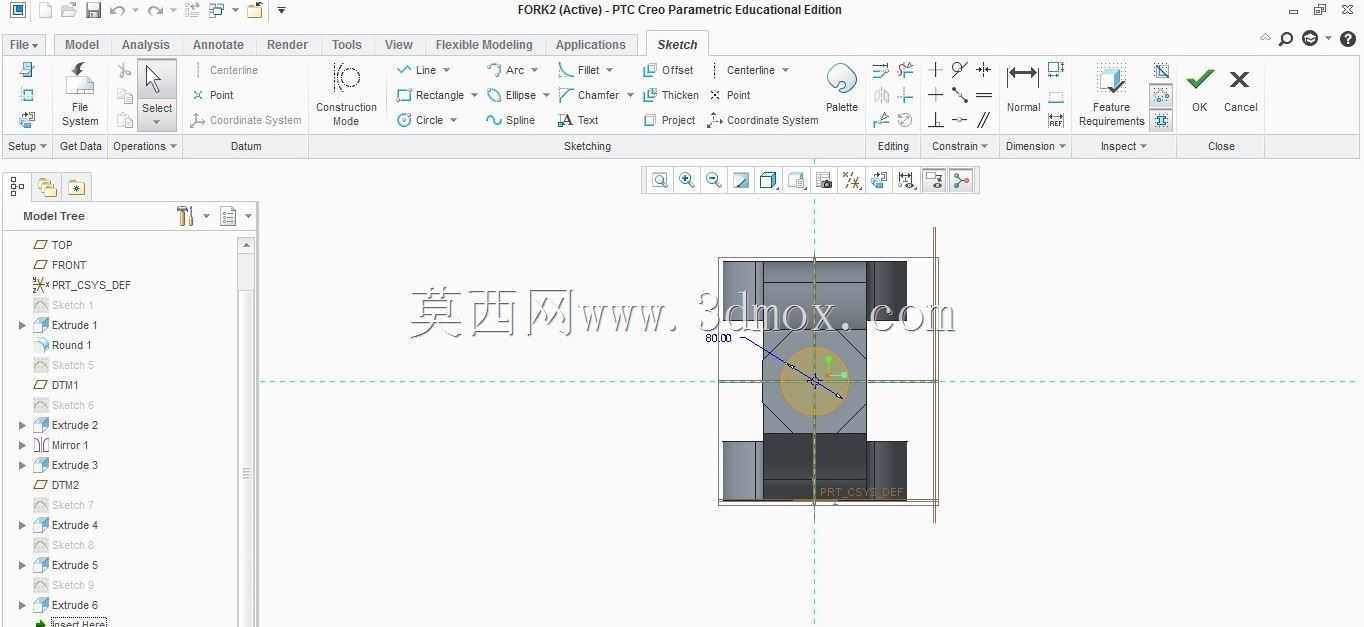

　　又避免过盈量过大导致装配困难，同时销轴表面需要做硬化处理，提升耐磨性能。安装边界方面，接头两端的螺纹段需要预留足够的旋合长度，一般不小于螺纹公称直径的1.2倍，保证连接强度；摆动角度范围内不能存在其他构件干涉，需要在建模时预留至少3mm的安全间隙，避免运行过程中出现碰撞。整个组件的所有零件均采用参数化建模方式完成，各配合面的尺寸关联设置合理，修改核心参数即可快速衍生出不同负载规格的同系列接头，方便后续设计选型时直接调用。
