交流稳压器配套离心叶轮外壳结构

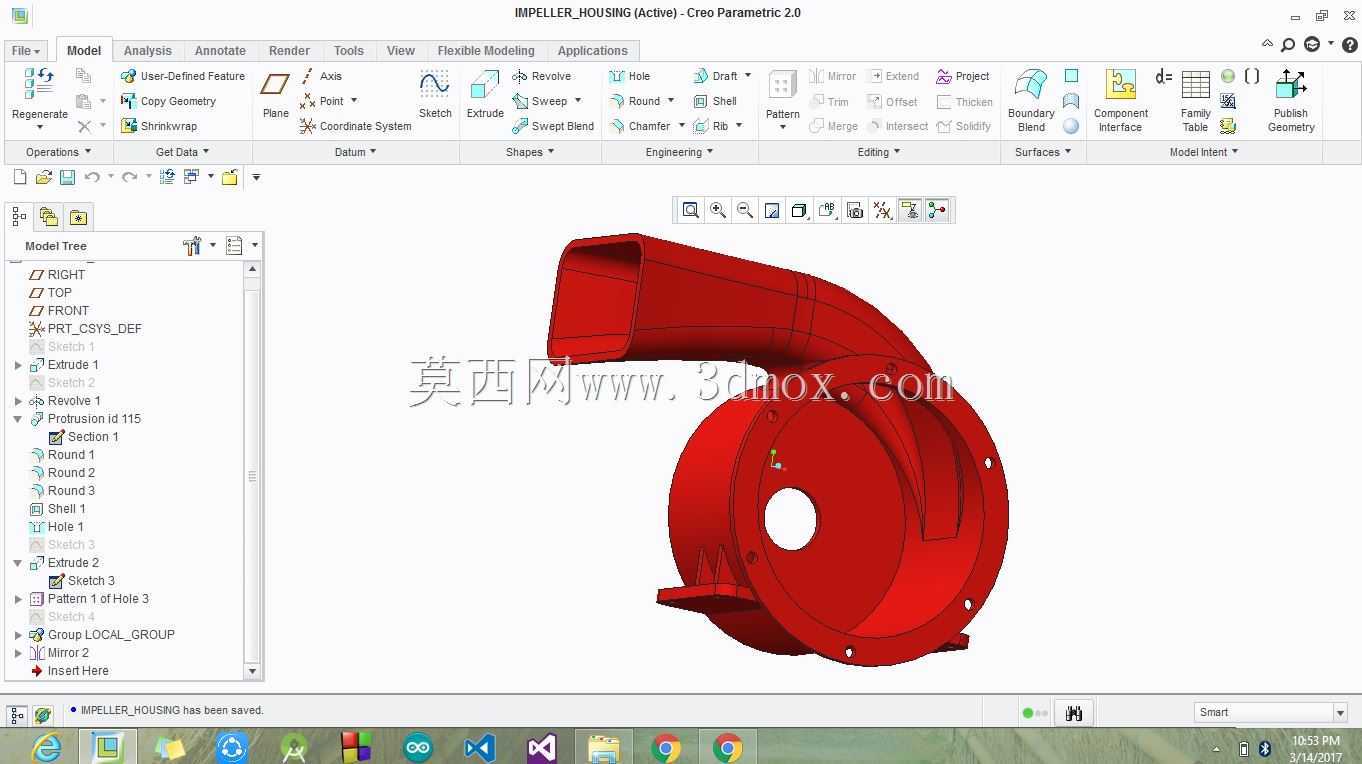

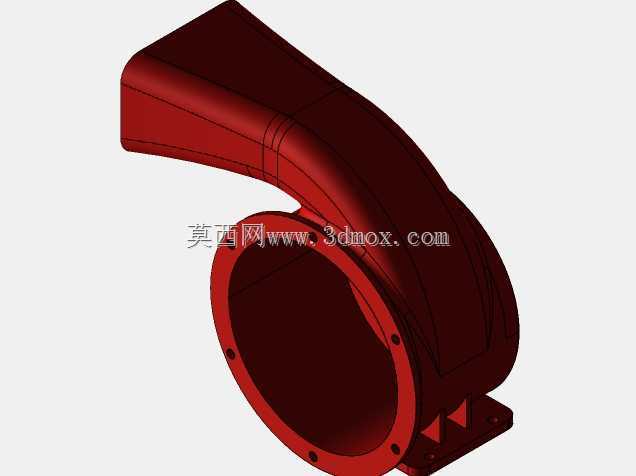

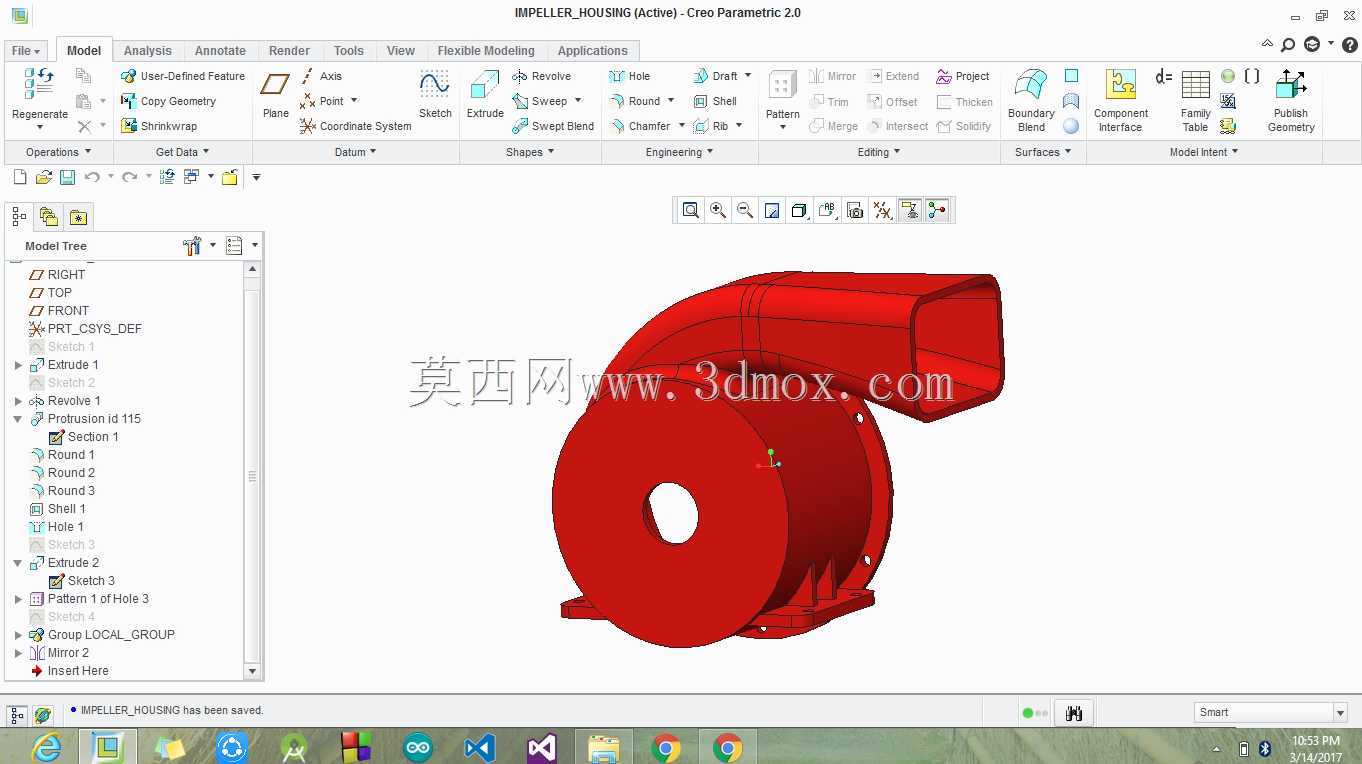

　　这款蜗壳式叶轮外壳是交流稳压设备散热风机单元的核心承载构件，主要适配小功率离心式风轮装配，为稳压设备内部功率模块、调压绕组等发热元件提供定向风冷气流的导流通道。从结构设计逻辑来看，整体采用类阿基米德螺旋线的蜗壳型线，沿叶轮旋转方向逐步扩压，能将叶轮旋转产生的动压高效转化为静压，降低气流在壳体内的湍流损耗，相比直吹式风道可提升15%左右的送风效率，同时减少气流脉动带来的壳体振动与运行噪音。壳体一侧设置圆形法兰安装面，法兰面均布多个安装孔位，可直接与稳压器内部的安装支架通过螺栓紧固，安装面预留的中心圆孔为叶轮轴的穿装避让位，孔径与常规小型风机轴系的密封件尺寸匹配，可避免装配后出现轴系干涉。壳体上方延伸出矩形截面的出风通道，

　　通道出口朝向稳压器内部发热元件的集中排布区域，可将冷却气流精准导向绕组与功率器件的散热翅片，减少无效送风。在安装边界设计上，壳体整体轮廓尺寸适配常规桌面式交流稳压器的内部安装腔，蜗壳最外侧轮廓与相邻的电容、接线端子排预留了不小于8mm的安全间隙，避免装配后出现电气安全距离不足的问题；出风通道的长度经过匹配计算，出口端与发热元件表面的距离控制在30-50mm区间，既保证气流覆盖范围，又不会因距离过近导致风阻升高。壳体侧壁预留了多个定位凸台，可直接卡装风机的驱动电机端盖，无需额外设计电机固定支架，减少整机的零件数量与装配工序。从实际应用场景出发，这类叶轮外壳除了适配交流稳压器的散热系统，也可通用在小功率工业控制柜、

　　小型电子设备的风冷单元中，其壁厚设计兼顾了结构强度与成型难度，采用薄壳结构设计，在保证壳体刚性、避免叶轮高速旋转时产生共振的前提下，尽可能降低构件自重，减少对设备内部安装支架的载荷。壳体的进风侧设置了翻边结构，可直接贴合安装防尘滤网，阻挡外部环境中的粉尘进入风机与设备内部，延长内部元器件的使用寿命。
