两轮动力设备用活塞结构三维设计

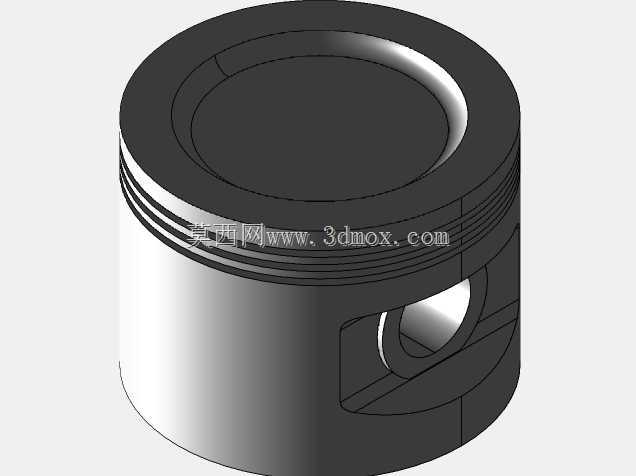

　　这款活塞主要适配小排量两轮动力设备的内燃机组，在缸体内部承担往复运动传递动力的核心作用，是内燃机构中将燃料燃烧产生的压力能转化为曲轴旋转机械能的关键部件。实际运行过程中，活塞需要在高温高压的燃气冲击下保持稳定的往复直线运动，同时要配合活塞环完成缸内密封，避免燃气窜入曲轴箱、润滑油窜入燃烧室的问题。从结构设计来看，活塞顶部采用平顶结构，这类结构加工工艺简单，吸热面积小，适配小排量高转速的两轮动力设备工况，顶部的燃烧室配合造型能够匹配对应缸盖的压缩比设计，保证混合气燃烧效率。活塞头部设置了多道环槽，分别用于安装气环与油环，气环主要作用是密封活塞与缸壁之间的间隙，阻断高压燃气下窜通道，油环则负责刮除缸壁上多余的润滑油，

　　避免机油参与燃烧造成积碳与排放超标。环槽的位置与宽度经过匹配计算，能够保证活塞环在热胀冷缩的工况下保持合适的侧隙与背隙，既不会因为间隙过大造成密封失效，也不会因为间隙过小导致活塞环卡滞。活塞裙部设计为椭圆形截面，这是考虑到活塞工作时受热不均匀，销座方向金属量多热膨胀量大，裙部在工作状态下会因侧压力作用产生变形，椭圆形的设计能够保证活塞在热态工况下裙部接近正圆形，与缸壁保持均匀的贴合间隙，避免出现拉缸故障。活塞销孔的位置经过偏心设计，能够在活塞换向时减小敲缸噪音，提升运行平顺性，销孔内部的精度要求较高，需要与活塞销保持合适的配合间隙，保证活塞销能够自由转动同时不会出现松旷异响。安装边界方面，活塞的外径尺寸与对应缸径保持严格的配合公差，

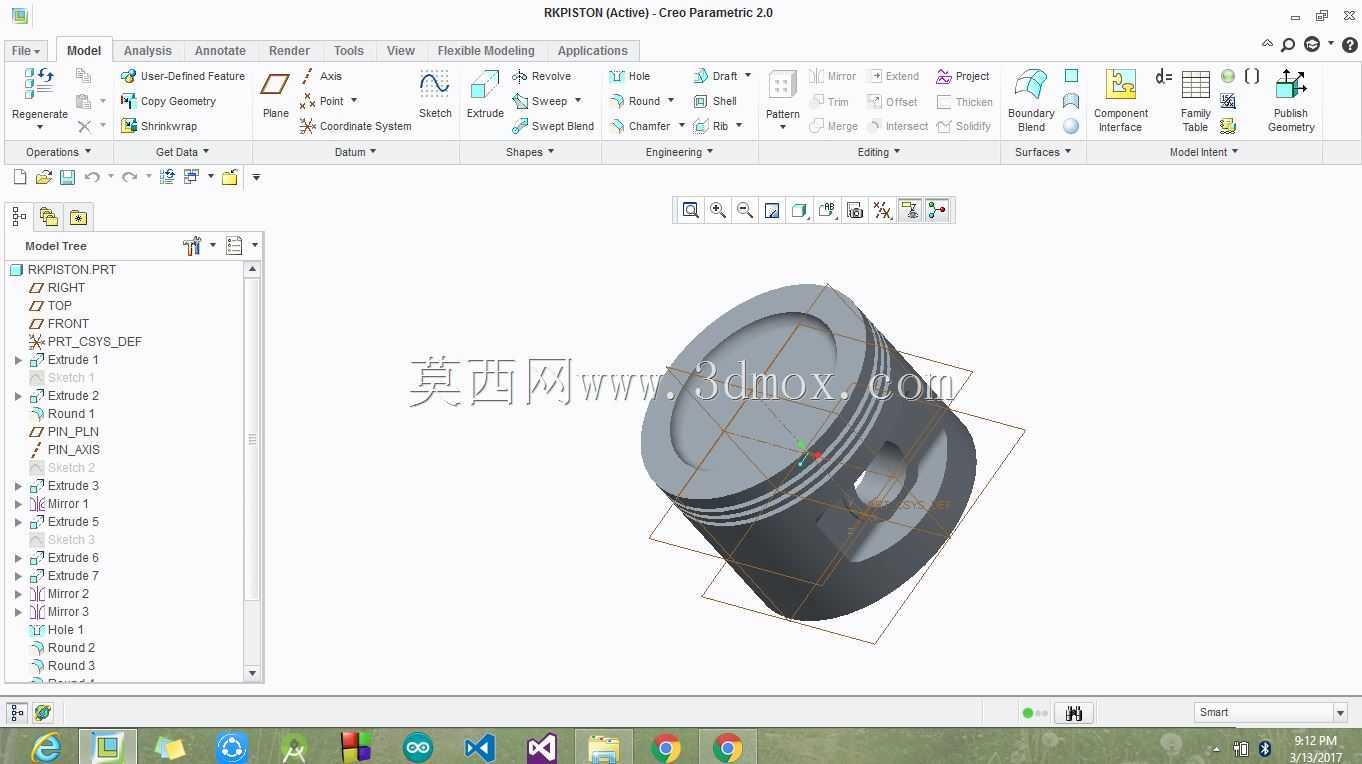

　　裙部的长度设计需要保证活塞在上下止点位置时不会与曲轴平衡块、缸盖气门发生运动干涉，活塞销的直径与长度需要匹配连杆小头的衬套尺寸，装配时需要注意活塞顶部的朝向标记，避免装反导致配气相位失准、气门碰撞活塞的故障。在实际选型替换时，除了匹配缸径尺寸，还需要确认活塞的压缩高度、销孔直径、环槽数量与宽度参数，保证与原有缸体、连杆、活塞环组件完全适配，避免出现装配后压缩比异常、密封失效等问题。建模过程中对活塞的各个过渡圆角做了细化处理，这些圆角位置是应力集中的高发区域，合理的圆角设计能够降低活塞工作时的应力水平，提升部件的疲劳寿命，避免在高频往复运动中出现开裂失效的问题。
