标准六角内螺纹紧固件结构设计

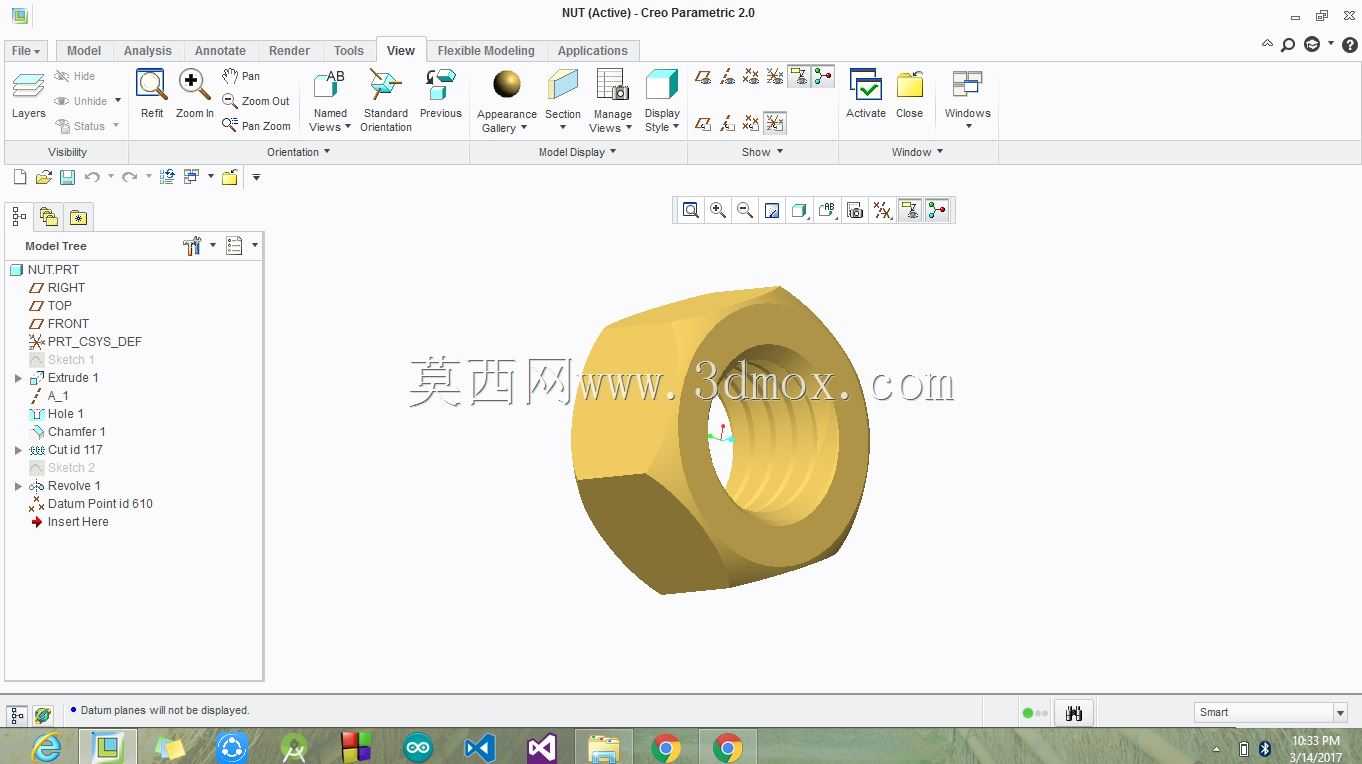

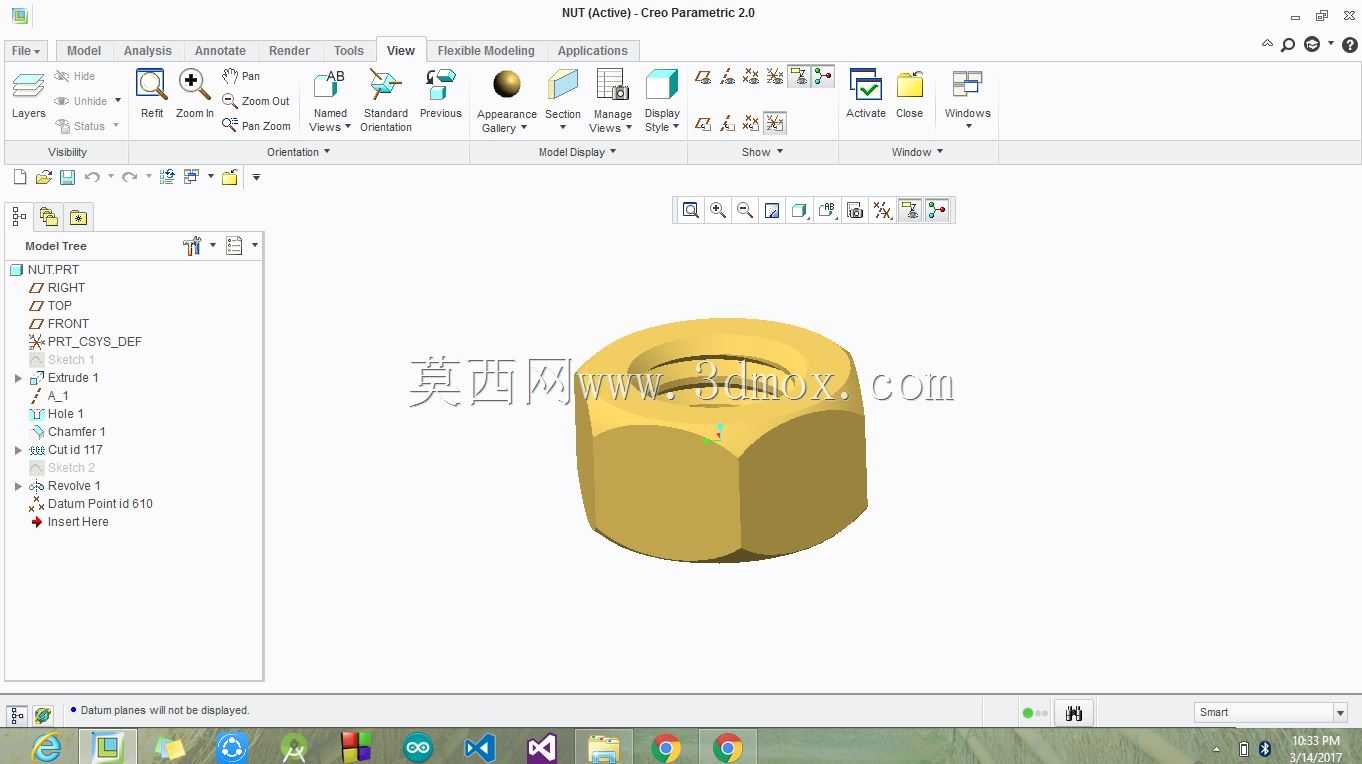

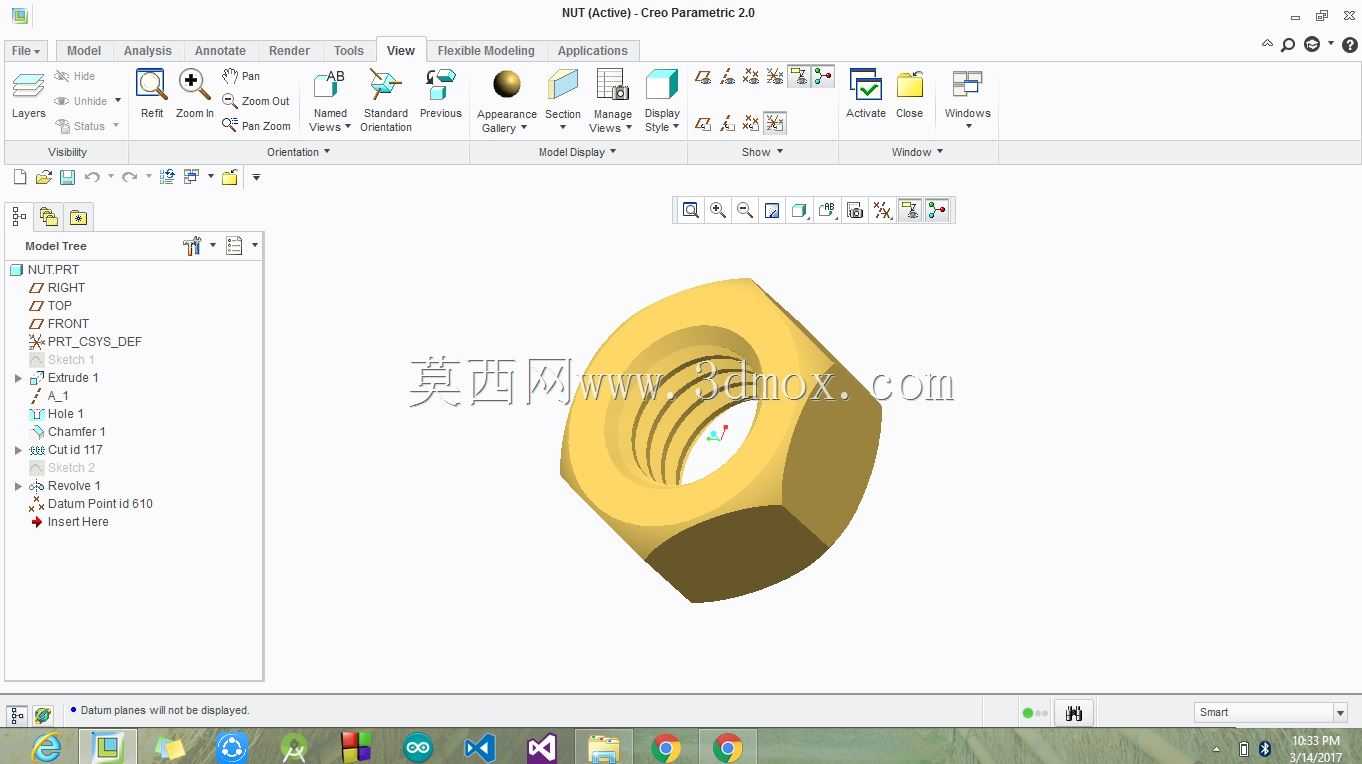

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，六角螺母作为配套螺栓、螺柱实现可拆卸紧固的核心零件，几乎覆盖从普通民用设备到重型工业装备的全场景装配需求。这款六角螺母的设计完全遵循公制螺纹连接的通用受力逻辑，外形采用正六棱柱结构，核心考量是适配常规开口扳手、套筒扳手的拧紧作业，六个受力平面均匀分布，可在30度转角范围内实现扳手的卡合操作，即便在装配空间受限、扳手无法整周转动的工况下，也能顺利完成拧紧或拆卸动作，这一结构特性也是六角螺母相较方形螺母、圆形螺母在通用装配场景中普及率更高的核心原因。从功能设计层面看，螺母内孔加工有连续的标准三角内螺纹，螺纹牙型角采用通用公制螺纹的60度设计，牙侧受力均匀，配合外螺纹件拧紧后可产生足够的轴向预紧力，依靠螺纹副的自锁特性与接触面的摩擦力，实现被连接件之间的刚性紧固，可承受一定范围内的轴向拉力与横向剪切力，满足静态载荷与常规动态载荷下的连接可靠性要求。设计过程中，首先确定适配的螺纹公称直径与螺距参数，以此推导内螺纹的小径、中径、大径尺寸，再根据螺纹规格匹配对应的六角对边尺寸、对角尺寸与螺母厚度，所有外形尺寸均参考通用紧固件的标准规范设定，确保与市面常规扳手工具、配套螺栓的完全互换性，无需定制专用工装即可完成装配。安装边界方面，螺母的六角对边尺寸决定了装配时扳手所需的最小回转空间，厚度尺寸则直接影响螺纹啮合的有效牙数，常规设计下有效啮合牙数控制在5到8牙区间，既避免螺纹啮合过少导致的牙型剪切失效，也不会因螺母过厚造成材料浪费与装配空间占用。在实际设备应用中，这类螺母可用于钢结构框架连接、机床零部件装配、输送设备紧固件配套、工程机械检修替换等诸多场景，设计时还需考虑端面的平整度要求，两端支撑面与螺纹轴线的垂直度公差控制在合理范围内，避免拧紧后出现偏载，导致螺纹受力不均引发滑牙、松动等问题。建模过程中，先通过拉伸生成六棱柱基体，再通过螺旋扫描切除生成内螺纹特征，最后对棱边做微小倒角处理，既去除加工毛刺，也便于装配时与螺栓的对中导入，避免螺纹牙磕碰损伤。
