肘节式拉杆铰接传动连接件

　　该铰接连接件多用于需要在两根受拉杆件之间传递角向力矩、补偿小范围偏摆的传动链路中，常见于手动操纵机构、轻载连杆锁止装置、工装夹具联动组件、阀门执行端拉杆以及小型设备的张力调节部位。结构设计的核心出发点，是在保证轴向拉伸承载能力的前提下，让两侧杆件不再保持严格同轴，允许接头处形成可控折角，从而把直线推拉动作转化为带角度变化的力传递，避免刚性直杆在安装误差或运动偏转中产生附加弯曲应力。

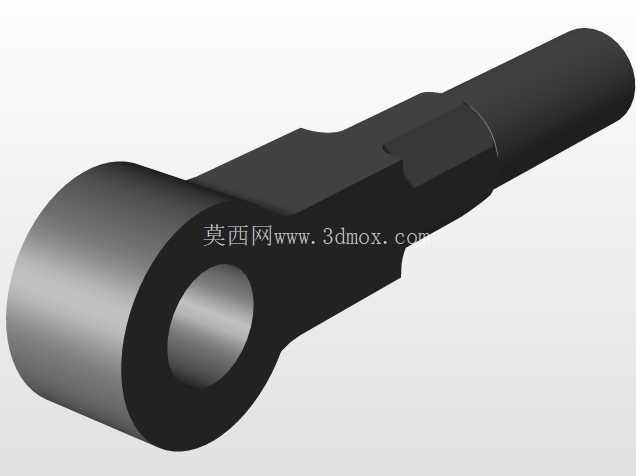

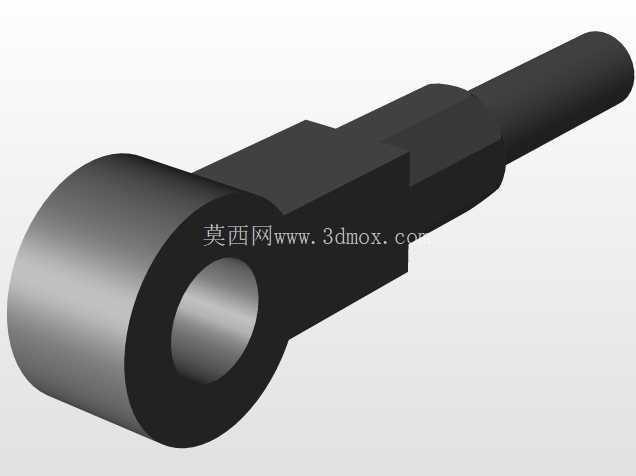

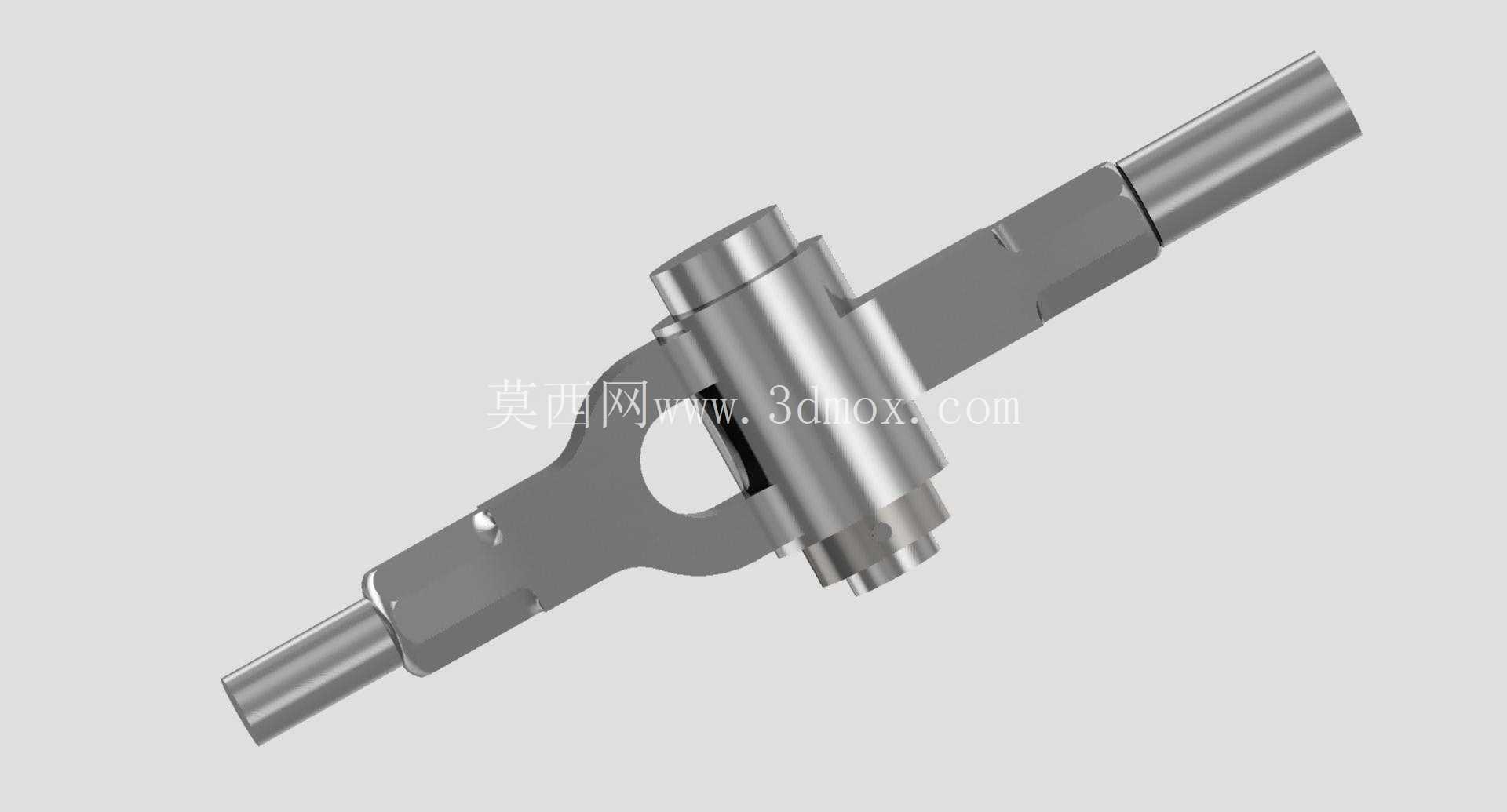

　　从三维结构拆解来看，中部主体为带通孔的铰接座，销轴贯穿座体与两侧叉耳配合，形成回转副；两端延伸出圆柱杆段并加工出六方夹持位，方便装配时使用扳手锁紧，末端外螺纹段用于和调节螺母、叉杆或锁紧套连接。六方结构并非装饰特征，而是现场装配的工艺边界：拧紧时必须在该位置施加扭矩，不能夹持光滑圆柱面，否则会划伤杆部并影响同轴度。中部铰接座的厚度、销轴直径与耳板间距决定了侧向抗载能力，建模时需保证销轴与孔为间隙配合，既要转动灵活，又不能因间隙过大造成传动空程。

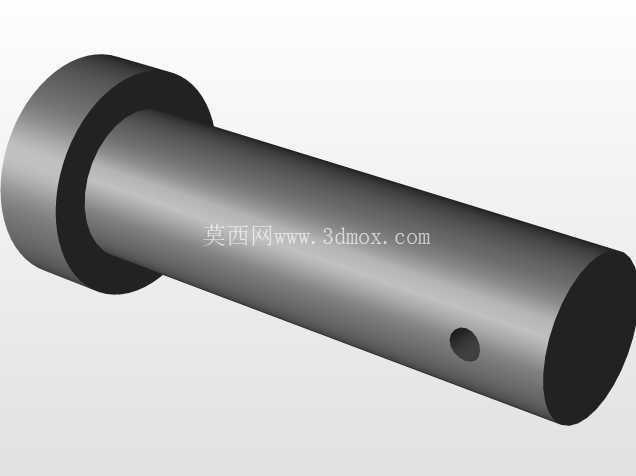

　　安装边界方面，两端杆部同轴状态下的总长度决定了机构的基础跨距，而折角工作范围受耳板开口和杆身干涉限制；设计运动包络时，不能只画直线装配位，必须校核最大摆角时杆身与铰接座侧面、周边机架之间的最小间隙。端部螺纹旋入深度要满足拉伸载荷要求，锁紧螺母压紧后应保留足够余扣，防止振动松脱。销轴端部可采用卡簧、开槽螺母或铆接限位，具体形式取决于维护频次与冲击载荷大小。

　　实际选型时，若杆件主要承受稳定拉力且偏角很小，可采用该类肘节接头简化安装；若机构持续高速摆动或承受反复冲击，则需重点校核销轴磨损、耳板孔挤压应力以及螺纹根部疲劳。三维建模过程中，应把铰接回转中心、两端螺纹轴线、六方对边尺寸和杆部直径作为关键参数，装配时利用销轴同轴约束与杆端螺纹配合还原真实运动关系，再通过角度驱动检查折角极限，确保结构在拉伸传力、角向补偿和装拆工艺之间取得平衡。
