立式铰接式减震缓冲支座总成结构

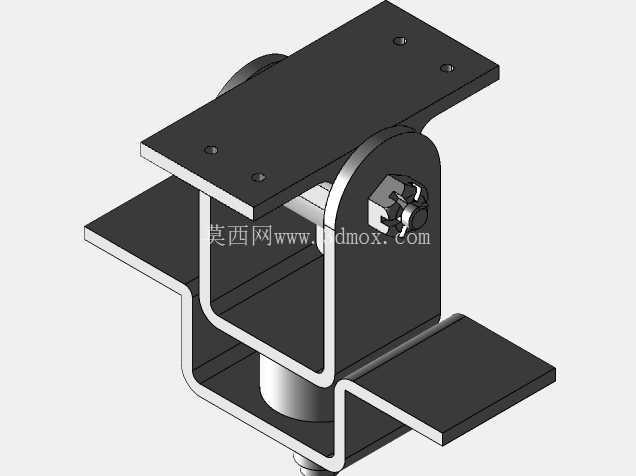

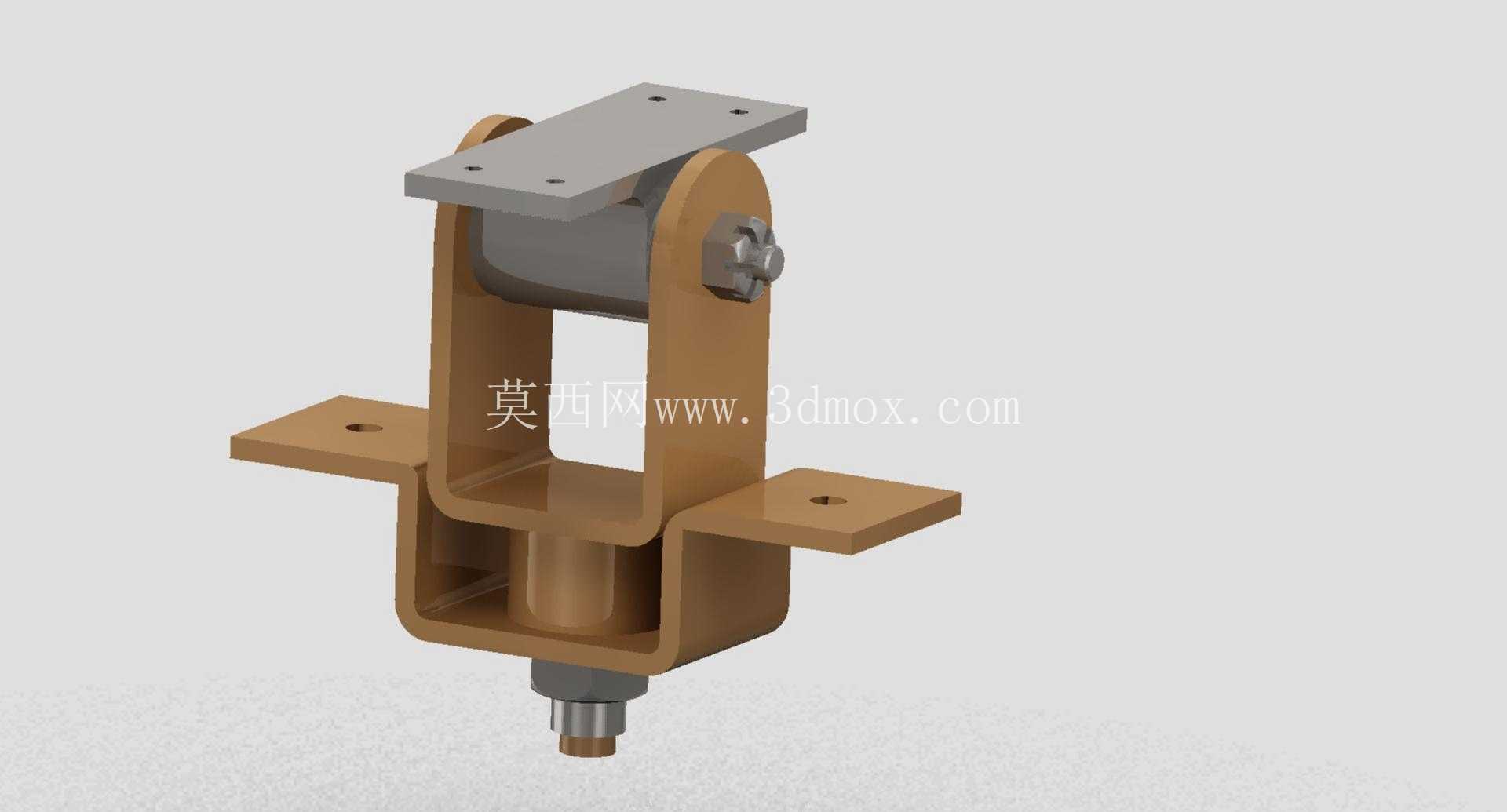

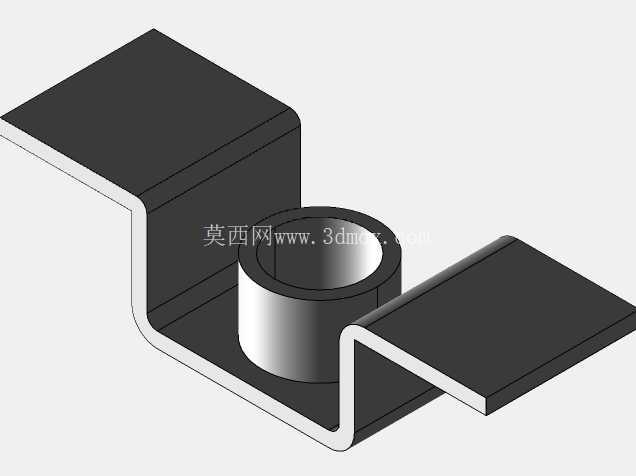

　　该缓冲支座采用上下分层的承载思路，下部为带双侧翼板的U形安装座，上部为可绕横向销轴摆动的顶板组件，中间通过弹性阻尼元件承接垂向载荷。现场布置时，下座两翼板预留螺栓孔，可直接固定在设备底盘、机架平台或移动车体的安装面上；上座顶板同样开设连接孔，用于对接被支撑设备的底部接口。上下连接面之间保留明确的安装高度，销轴侧向留出锁紧与装配空间，选型时需要同时核对顶板孔距、翼板孔距、总高度以及销轴中心到安装基面的距离，避免与周边管路、梁体或护罩发生干涉。

　　从功能上看，这类部件主要处理上下方向的冲击和振动。设备经过不平路面、启停换向、落料冲击或旋转件激励时，弹性元件先吸收高频小幅振动，铰接结构再释放少量转动自由度，使被支撑件不会因刚性约束而产生附加弯矩。与完全刚性的支腿相比，它能够降低振动向机架传递的幅值，减少紧固件松动、焊缝疲劳和仪表误动作；与纯橡胶垫相比，金属支架提供了更明确的承载边界，销轴连接也便于控制横向位移。

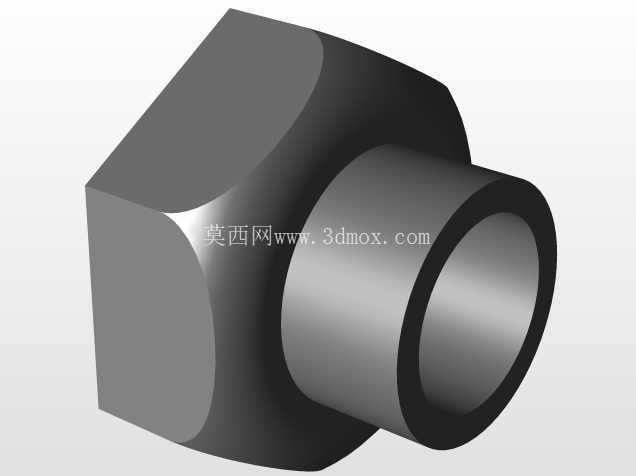

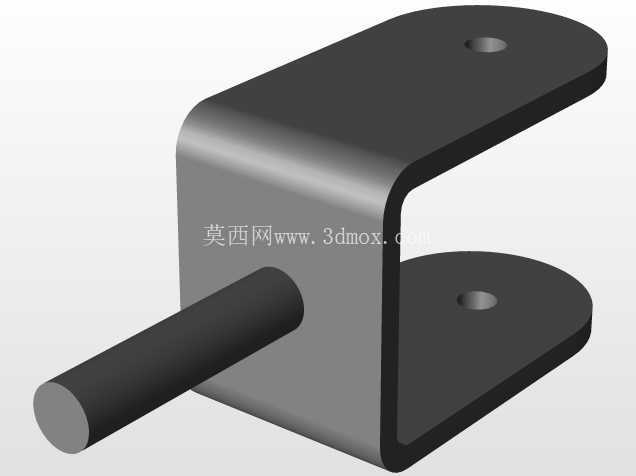

　　结构建模时，U形座两侧立板需要保证同轴度，销孔区域承受反复摆动和剪切，应关注板厚、衬套长度及销轴端部固定方式。下座底部的弹性元件安装腔与中心导柱形成导向关系，可避免压缩过程中出现明显偏载；顶板下方的压块与弹性元件端面贴合，其接触面应尽量平整，使载荷均匀分布。侧翼板与立板交接处属于应力集中位置，实际设计中常通过圆角、加强弯边或增加焊接过渡来改善疲劳性能。

　　应用场景并不局限于单一设备，车载仪器平台、小型动力单元、输送线张紧机构、工业小车支承以及需要隔振的阀组支架都可采用类似结构。若设备以垂向振动为主，可优先校核弹性元件的静挠度和额定载荷；若存在侧向加速度，则还要检查销轴剪切强度、支架开口变形量以及顶板摆动角度。三维建模过程中，应将安装板、销轴、锁紧件、弹性体和导向柱分别表达清楚，保留装配间隙与转动关系，这样在出工程图、做干涉检查或进行选型替换时，才能直接反映真实装配状态。
