本田摩托集成保险丝座盖电磁阀结构

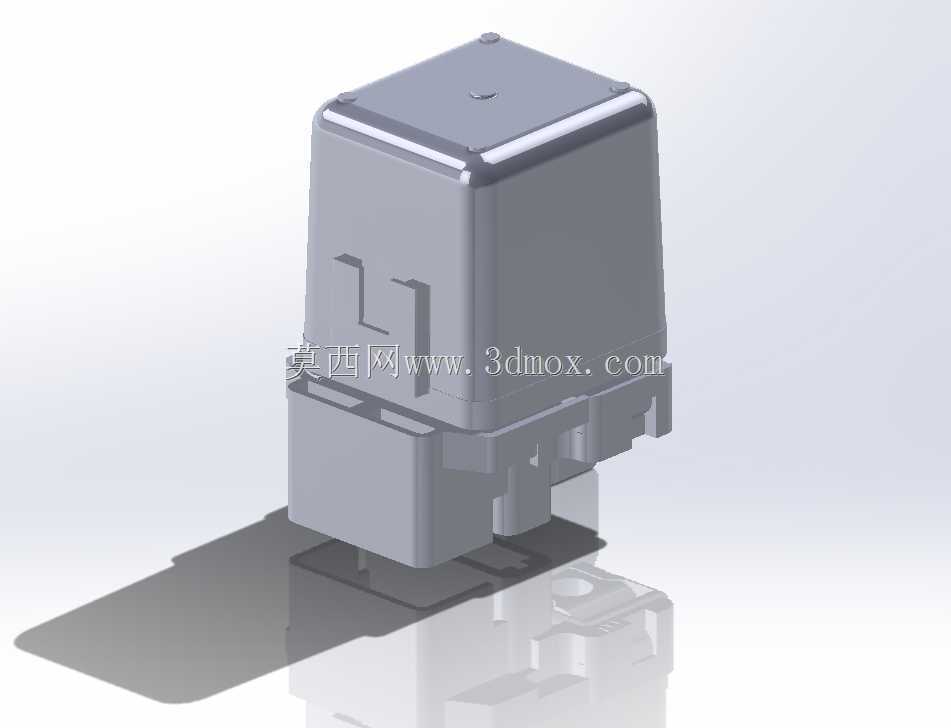

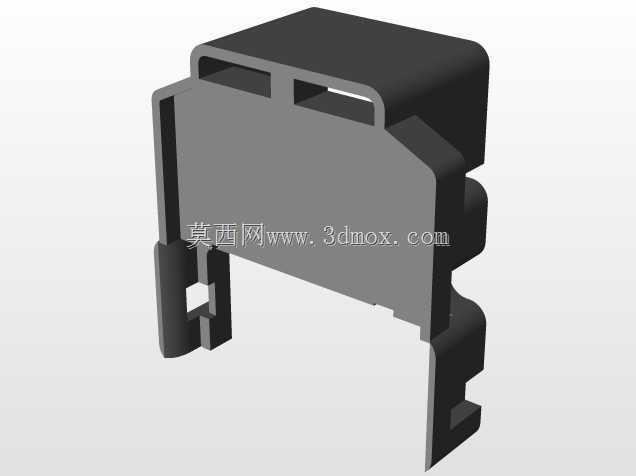

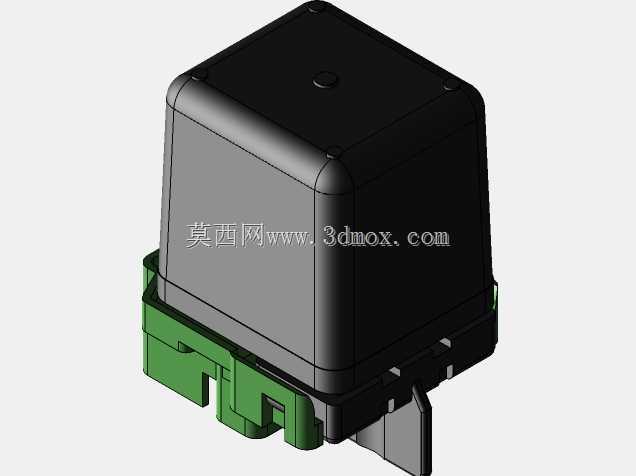

　　这款电磁阀组件主要适配大排量摩托车的电气控制回路，在整车电路系统中承担气路通断切换、启动回路联动控制的核心作用，日常骑行场景下，它直接关联车辆启动响应、电路过载保护的可靠性，是摩托电气系统里不起眼但直接影响骑行体验的关键部件。从结构设计来看，组件集成了保险丝座盖结构，没有采用电磁阀与保险丝座分体布置的常规方案，而是将两个功能模块整合在同一个注塑壳体内，这样的设计首先压缩了整车线束的布置空间，在摩托侧盖内部有限的安装腔体内，不需要额外预留两个独立部件的安装位，也减少了线束接插件的数量，降低了行驶震动过程中接插件松脱的故障概率。壳体的外形采用多段阶梯式的卡扣结构，侧面预留的卡槽直接对应摩托车架上的安装定位点，不需要额外设计转接支架，

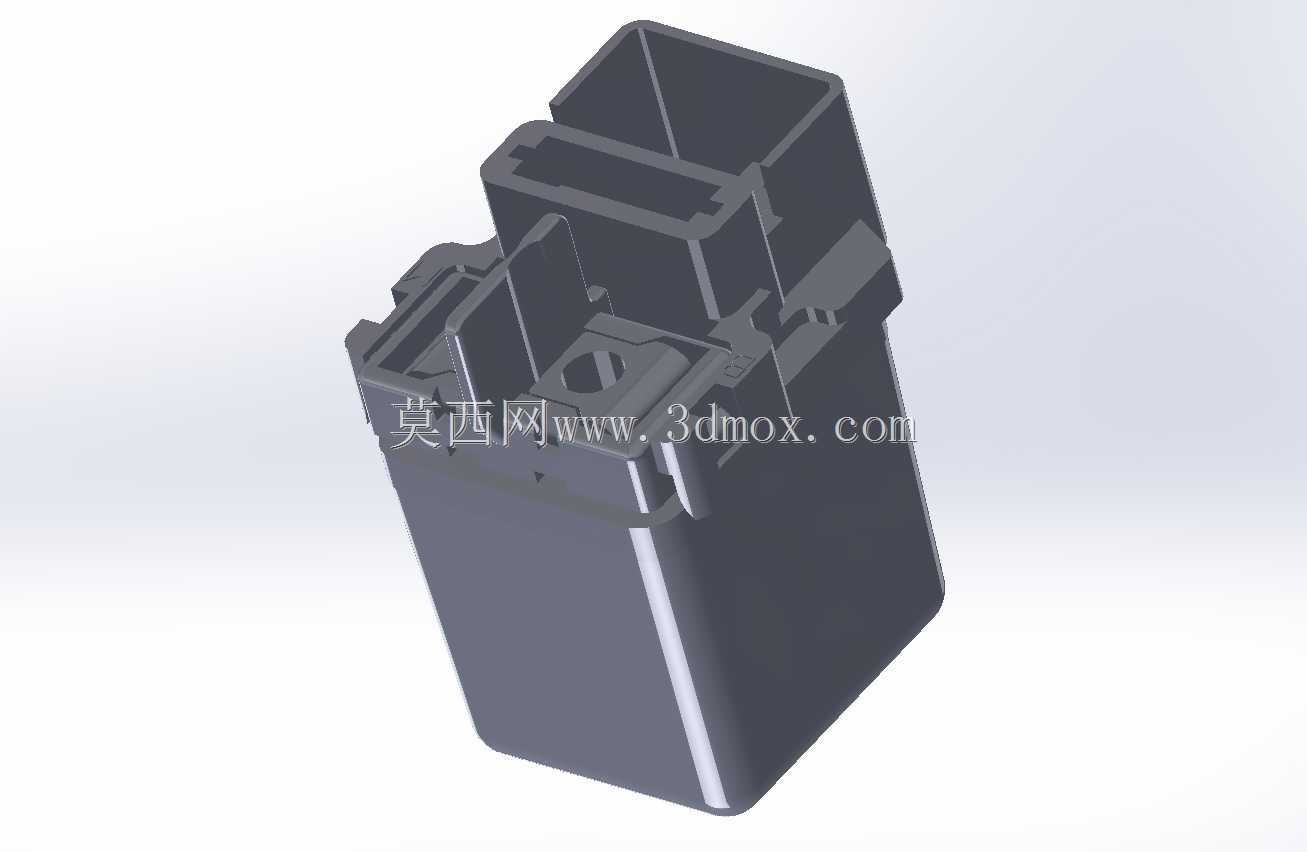

　　安装时直接将壳体卡入预设的安装位即可，配合侧面的定位筋，能在车辆长期行驶的震动工况下保持位置稳定，不会出现移位、线束拉扯的问题。壳体上部的两个独立槽位分别对应电磁阀的接线端与保险丝的安装位，槽位边缘做了加厚的挡边结构，一方面可以避免日常维护时误碰接线端子造成短路，另一方面也能阻挡骑行过程中溅起的泥水、灰尘进入接线区域，提升部件在户外复杂工况下的防护能力。设计过程中优先考虑了部件的维护便捷性，保险丝座盖与电磁阀壳体采用卡扣式连接，不需要借助专用工具就能徒手打开座盖更换保险丝，在户外出现电路过载熔断保险丝的故障时，骑士可以快速完成更换，不需要拆解大量外观覆盖件。组件的安装边界完全匹配对应车型的原有安装位，

　　整体外轮廓没有超出原有部件的尺寸范围，替换安装时不需要修改周边的线束走向、也不会和周边的油箱、侧盖覆盖件产生干涉，壳体的壁厚经过针对性优化，在保证结构强度能抵御行驶中飞石撞击的前提下，尽可能压缩了壳体壁厚，控制了部件整体重量，符合摩托车零部件轻量化的设计要求。电磁阀的接线端子采用内嵌式设计，端子完全藏在壳体的槽位内部，接线完成后盖上座盖就能实现端子区域的半密封，减少水汽侵蚀造成的端子氧化问题，延长部件的实际使用寿命。
