摩托车12V三相整流调压散热结构件

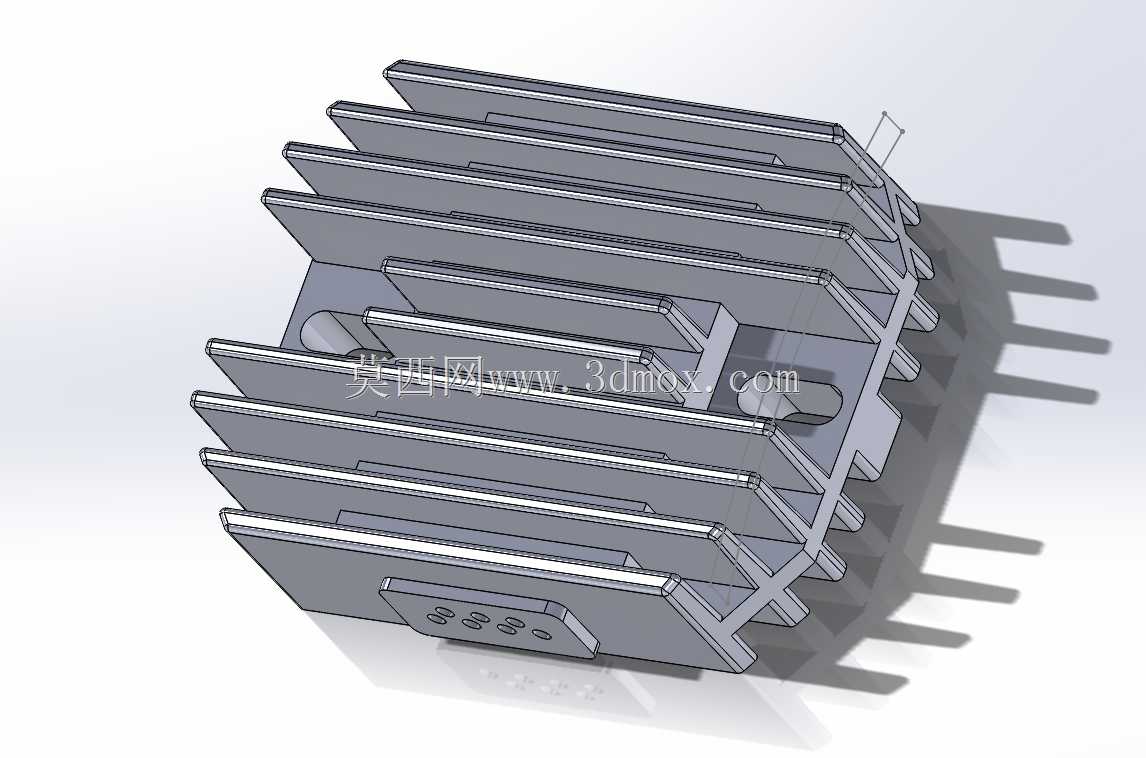

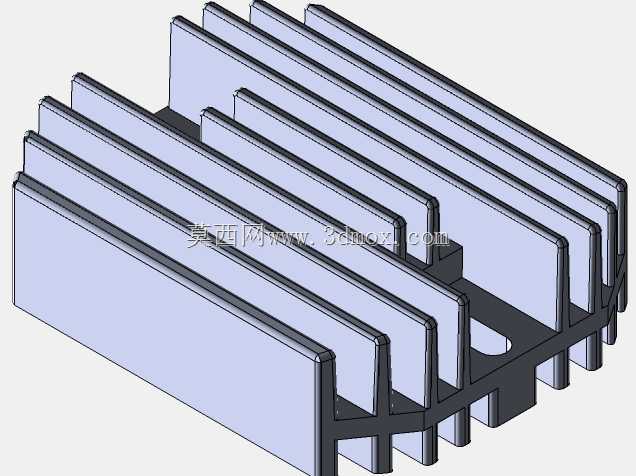

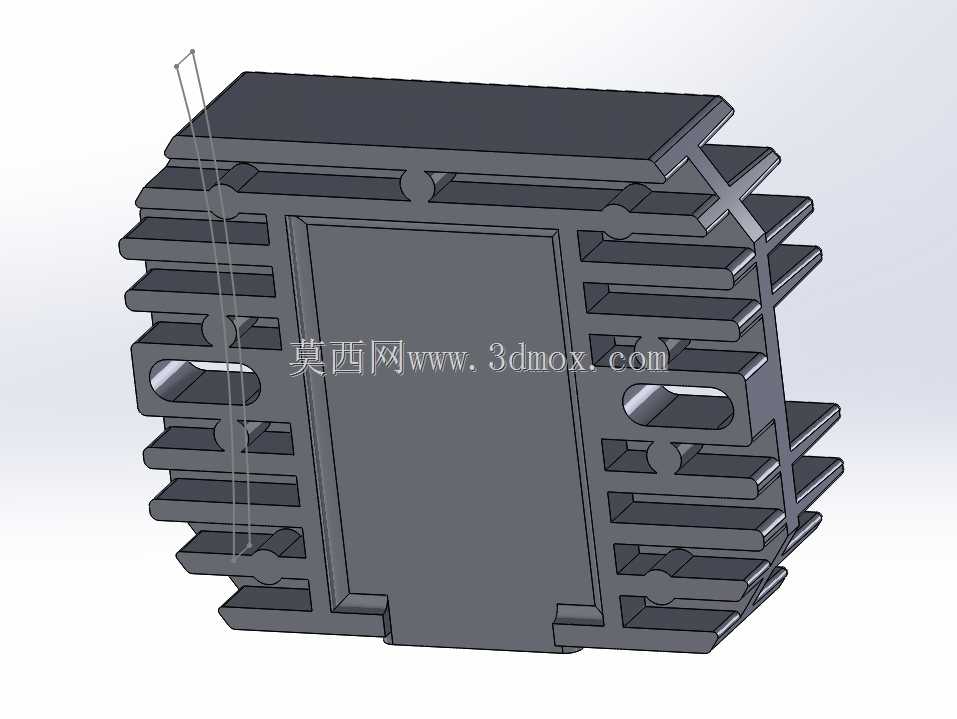

　　该调压整流部件主要适配小排量跨骑摩托车的车载供电回路，承担磁电机三相交流输入到直流稳压输出的转换职能，同时负责把充电回路、车载用电负载的多余功耗以热量形式散出，避免电压波动烧毁车载灯具、点火模块与电瓶。从结构设计来看，主体采用一体化压铸铝壳体作为散热基底，上方平行排布等间距的散热鳍片，鳍片厚度、间距经过匹配自然对流散热的工况核算——摩托车行驶过程中迎面气流可顺着鳍片间隙快速穿过，带走功率器件工作产生的热量，不需要额外加装散热风扇即可满足持续大负载工况下的温升要求。壳体底部预留了功率器件的安装贴合面，平面度控制在合理公差范围内，安装时涂抹导热硅脂即可保证MOS管、整流桥与壳体的热阻处于较低水平，避免器件结温过高触发过温保护。

　　接线端布置在壳体侧方的下沉式槽位内，接口引脚的排布间距符合车载接插件的通用安装规范，接线完成后线束可顺着车身走线槽固定，不会与周边车架、覆盖件产生运动干涉。安装固定位采用凸台嵌装衬套的结构，衬套内径匹配摩托车常用的M6安装螺栓，凸台高度经过核算，保证安装后壳体与车架安装面之间留有足够的空气流通间隙，同时避免螺栓锁紧时压裂压铸铝壳体。从实际使用场景出发，该部件安装在摩托车车架前部的通风位置，日常行驶中会面临泥水飞溅、持续振动、环境温度宽幅变化的工况，因此壳体边缘做了圆角过渡处理，没有尖锐的应力集中棱角，鳍片与主体的连接根部做了加强筋结构，长期承受路面振动不会出现鳍片断裂的问题。

　　设计过程中优先考虑了维修替换的通用性，安装孔位的中心距与同排量车型常用整流稳压器的安装尺寸保持一致，不需要额外改装车架支架即可直接替换安装。散热鳍片的高度经过整车布置边界校核，安装后不会与周边的油箱护板、侧盖产生空间干涉，鳍片的朝向顺着车辆行驶方向布置，最大化利用行驶气流的散热效率。内部电路的灌封腔在壳体上做了围边结构，灌封环氧树脂后可以实现良好的防水防尘性能，满足雨天行驶、高压洗车的防护要求，避免水汽进入电路部分造成短路故障。功率器件的引脚走线在壳体内部做了隔离挡筋，强弱电回路之间保持足够的电气间隙，避免车载电压波动时出现拉弧击穿的问题。

　　输出端的电压采样回路位置靠近输出接线端，采样精度不受壳体温升影响，可在全工况范围内把输出电压稳定在车载用电设备的额定电压区间，既保证电瓶的正常充电电流，也不会因为电压过高烧毁灯泡、点火器等车载电器。从安装边界来看，整体外形的长宽高尺寸适配多数中小排量摩托车的预留安装空间，壳体最外侧没有突出的易碎结构，日常拆装维护时不需要拆解周边过多的覆盖件即可完成拆装作业。散热表面没有做额外的喷涂处理，保持压铸铝的原生金属表面，最大化提升热辐射散热效率，同时避免长期使用后涂层老化脱落影响散热效果。
