本田VFR起动机电磁阀阀体结构设计

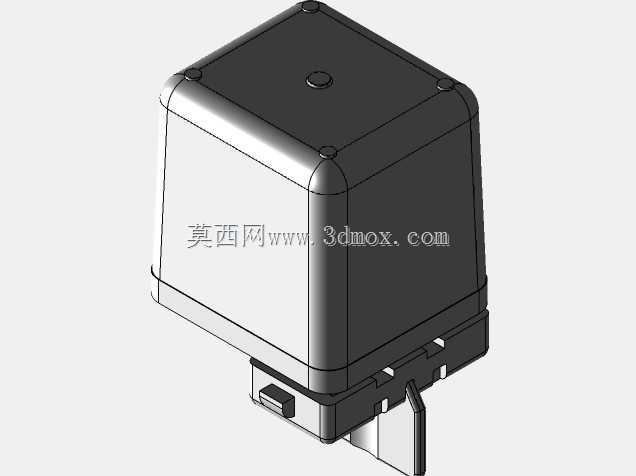

　　这款阀体属于摩托车起动机电磁控制回路的核心承载构件，主要应用在大排量摩托车型的起动系统控制链路中，承担电磁驱动气路通断、内置保险模块承载的双重作用。在实际装车场景中，阀体直接插接在车体线束端的对应接插口上，外部壳体需要耐受发动机舱周边的持续振动、高低温交变以及雨天行车的泥水飞溅侵蚀，因此结构设计阶段首先对壳体的壁厚做了均匀化处理，整体采用方正带导向斜角的块状构型，边角位置全部做了R角过渡，既避免注塑成型过程中出现应力集中导致的开裂问题，也能在装配时快速对准安装卡槽，减少总装工位的对位调整时间。

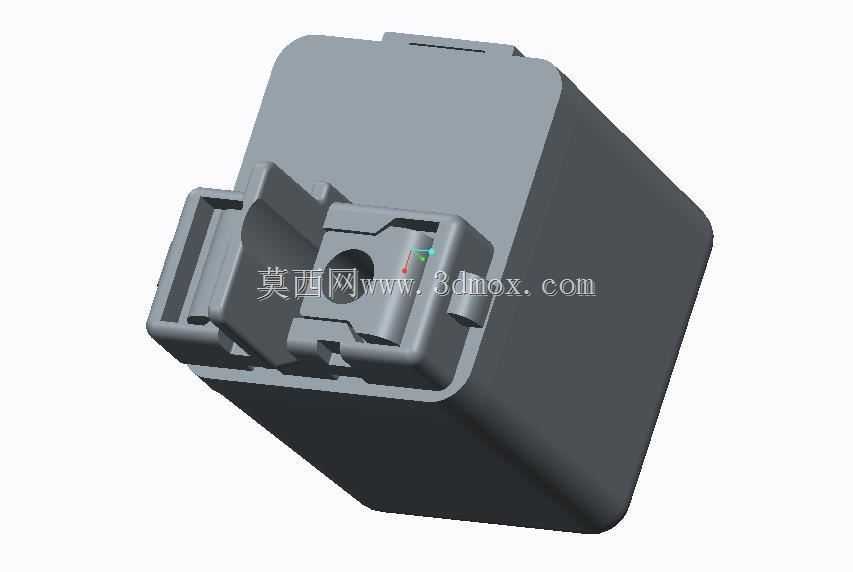

　　从功能集成角度看，这款阀体没有采用传统电磁阀阀体与保险丝座分体布置的方案，而是将保险丝安装位直接集成在壳体内部腔室中，省去了外接保险丝座的固定支架与转接线束，一方面减少了整个起动回路的接插件数量，降低线路接触不良的故障概率，另一方面也压缩了相关部件在车体上的安装占用空间，适配RC30这类克隆子框架组件的紧凑布局要求。壳体外侧设计的两处凸台卡扣结构，不需要额外的螺丝固定，直接卡接在车架对应的安装位上即可完成固定，拆卸维护时只需要撬动卡扣解锁点就能快速取下阀体，大幅提升售后检修的效率。

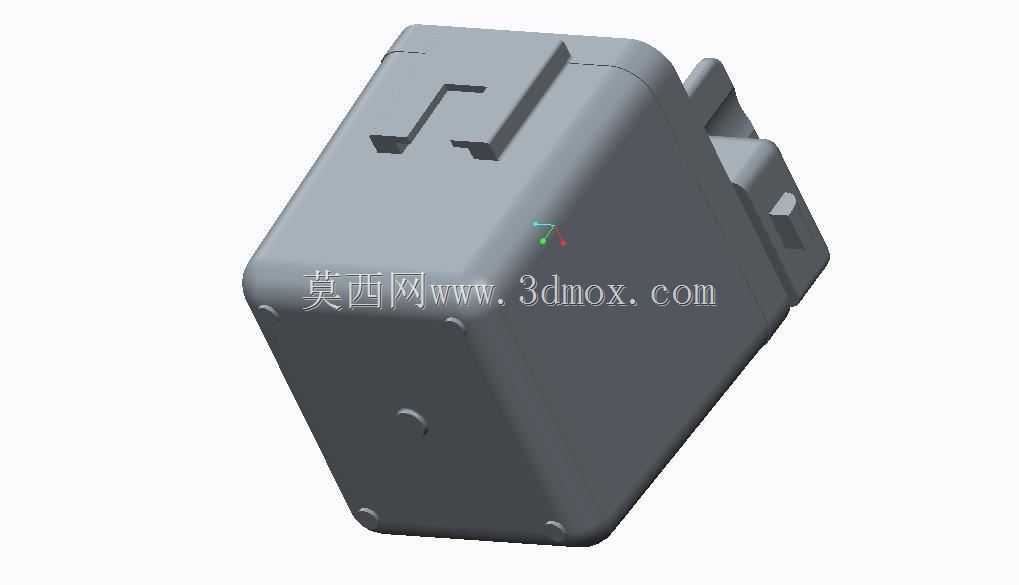

　　在安装边界的尺寸控制上，阀体整体外轮廓的长宽高比例适配原车接插件的插拔行程，尾部的接插端做了阶梯式导向结构，公端插针的外围设置了一圈防护凸缘，避免插拔过程中插针受侧向力出现弯折变形；壳体表面的两处凹槽定位特征，和接插件端的锁止凸点完全匹配，插装到位后会发出清晰的锁止反馈，避免车辆行驶过程中因振动出现接插件松脱的问题。内部腔室的流道走向经过优化，电磁阀芯的运动行程控制在合理区间，既保证电磁阀吸合、断开的响应速度满足起动机的启动时序要求，也能减少阀芯动作过程中对壳体内壁的冲击，延长阀体的整体使用寿命。

　　设计过程中还充分考虑了不同年款同系列车型的部件通用性，壳体的外部安装卡扣位置、接插端的针脚定义都和同系列车型的起动电磁阀保持一致，不需要修改车架安装位或者调整线束定义就能直接替换装车，降低了配件的适配成本。壳体表面的分型线位置设置在非装配面，不会影响卡扣、接插口的装配精度，外表面的平整区域也预留了标识激光打标的位置，方便生产过程中做批次追溯标识。
