本田VFR车型配套燃油输送泵结构

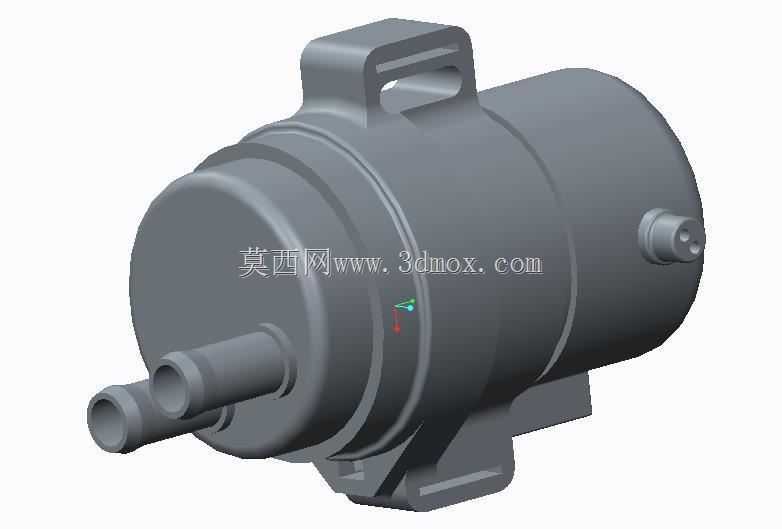

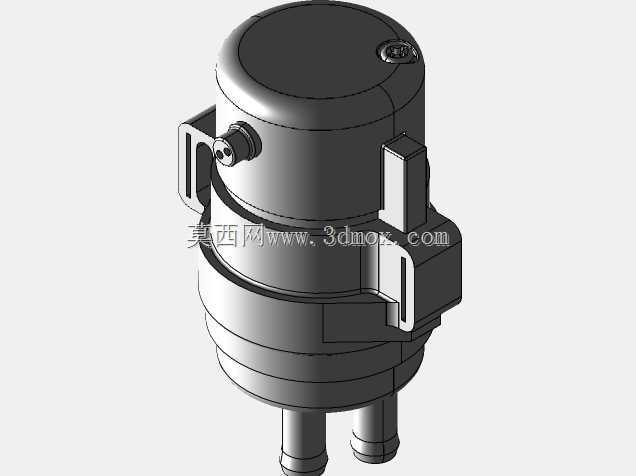

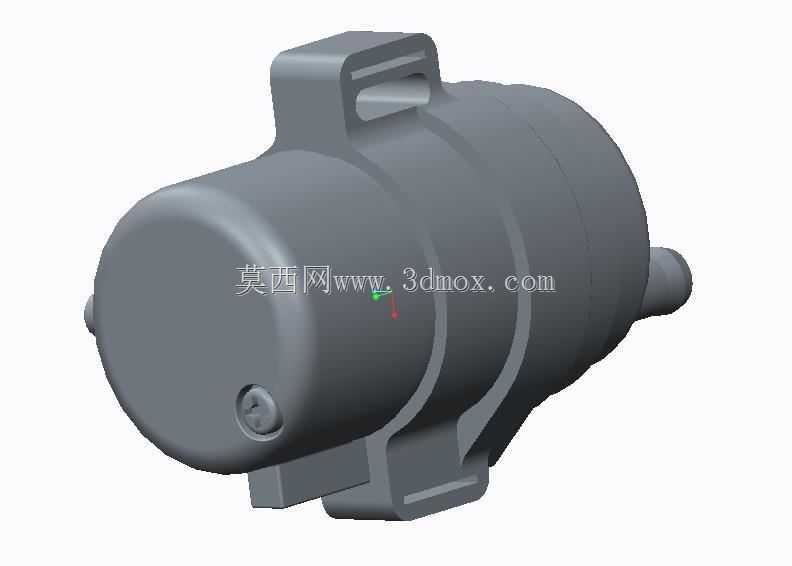

　　这款燃油泵主要适配大排量摩托车的燃油供给系统，安装在副车架区域的燃油管路节点上，负责将燃油箱内的汽油加压后稳定输送至喷油机构，是电喷燃油系统里保障供油压力稳定的核心执行部件。从结构设计来看，整体采用圆柱式主体布局，顶部设置带镂空的一体式安装吊耳，可通过橡胶减震衬套与车架安装位连接，既能够抵消车辆行驶过程中产生的振动冲击，也能避免泵体工作时的振动传递到车架引发驾乘不适。主体侧面预留的快插式进出油接口采用阶梯式管径设计，不同直径的接口分别对应进油与出油端，装配时可直接与对应规格的燃油软管卡接，无需额外加工转接接头，能有效缩减装配工序，同时接口处的环形凸台结构可提升软管连接后的拉脱强度，避免车辆颠簸工况下出现管路松脱漏油的问题。

　　主体侧方的小型凸台结构为压力调节模块的安装位，内置的泄压阀可在供油压力超出设定阈值时自动旁通回流，保证输出燃油压力始终维持在电喷系统要求的工作区间，避免压力过高导致喷油量失准、或是压力过低引发供油不足动力缺失的问题。底部的支撑脚结构与主体采用一体化成型设计，安装时可贴合副车架的安装平面，配合顶部吊耳形成两点式固定，相比单吊耳悬挂的安装方式，可大幅降低泵体在车辆加减速、过弯时的摆动量，减少管路连接处的交变应力，提升长期使用的可靠性。建模过程中对安装边界做了完整还原，吊耳的镂空尺寸、安装孔位间距、进出油接口的伸出长度与管径、底部支撑脚的高度与定位尺寸均按照实车装配公差做了匹配，可直接用于副车架总成的装配干涉检查，

　　也可作为燃油系统管路布局的参考模型，在做整车三维布线布管时，可直接调用该模型验证管路走向是否存在运动干涉，避免实车装配时出现部件磕碰、管路弯折角度过大影响通流的问题。泵体表面的加强筋布局也做了还原，沿主体轴向分布的环形加强筋可提升壳体的耐压能力，在燃油持续加压的工况下，可降低壳体受内压影响产生的形变，避免长期使用出现壳体渗油的问题。
