叉式万向联轴节传动连接结构

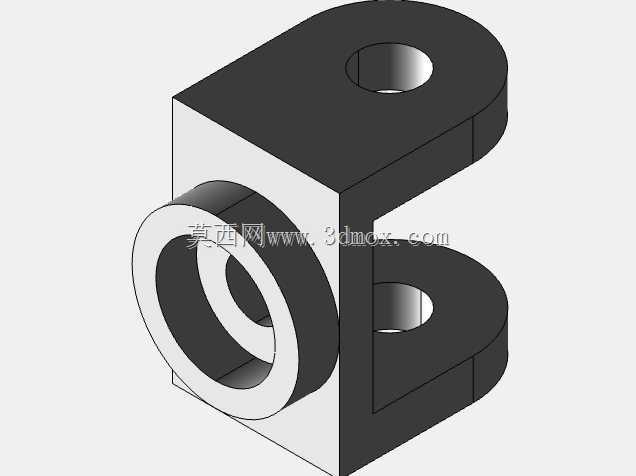

　　在各类需要补偿两轴间角度偏移的传动场景中，叉式万向联轴结构是应用极为广泛的轴系连接部件，常见于汽车底盘传动、工业设备变角度动力传递、农机传动系统等场景，用来解决主动轴与从动轴存在轴线夹角时的扭矩连续传递问题，避免刚性连接在轴系存在安装偏差或工作中出现角度位移时产生的附加载荷、轴系卡滞甚至部件断裂问题。该结构采用叉形架配合十字轴的经典传动逻辑，两个对称布置的叉形耳板分别对应连接主动轴端与从动轴端，耳板上开设同轴销孔，用来装配十字传动销，实现两个方向的转动自由度补偿。从结构设计来看，主体叉架采用一体化铣削成型思路，主体连接块为矩形承载基体，一侧伸出同轴的环形轴套结构，用来与待连接的轴端实现套接固定，轴套内孔可根据适配轴径设计为光孔、

　　键槽孔或者花键孔，保证扭矩传递过程中不会出现轴与联轴节的相对滑转；另一侧上下对称伸出两个带孔耳板，两耳板的销孔保持严格同轴，孔位与环形轴套的轴线保持垂直相交，保证十字销装配后两轴的转动中心交汇于一点，避免传动过程中出现转速波动。安装边界方面，环形轴套的外径、长度根据传递扭矩大小匹配对应轴径设计，耳板的间距、销孔直径根据十字销的承载能力核算，保证在额定扭矩下耳板不会出现弯曲变形、销孔不会出现挤压溃缩；整体结构的外形轮廓无多余突出结构，安装时需要预留耳板绕十字销摆动的空间，避免摆动过程中与周边机架、管线产生干涉。实际选型应用时，需要根据轴系的最大工作夹角、额定传递扭矩、最高工作转速匹配对应尺寸的联轴节，

　　当单节万向节无法满足大角度偏移或者需要实现等速传动时，可采用双节串联的布置方式，抵消单节万向节传动时的转速脉动问题。建模过程中需要重点保证两耳板销孔的同轴度、销孔轴线与轴套轴线的垂直度、轴套内孔与外圆的同轴度，这些形位公差直接影响联轴节装配后的转动灵活性与传动平稳性，若公差超差，装配后会出现转动卡滞、传动阻力大、工作中异常磨损等问题，大幅缩短部件使用寿命。
